Компактный цилиндр/направляющий стержень серии CQM

Тонкий направляющий тонкий цилиндр SOLH CQM взаимозаменяем с SMC CQM/CDQM. Созданный на основе тонкой цилиндрической конструкции CQ2 со встроенными двойными параллельными направляющими стержнями, он сохраняет ту же длину корпуса, что и CQ2, и устраняет необходимость во внешних направляющих. Его сопротивление боковой нагрузке в 2–4 раза выше, чем у стандартных цилиндров CQ2, с допуском вращения штока поршня ≤±0,2°. Варианты включают немагнитный CQM, CDQM с магнитом и модель CQM-XB24 с длительным сроком службы. Оснащен резиновыми амортизаторами на обоих концах и обеспечивает работу без масла. Размеры отверстия φ12~100 мм, монтажные размеры совместимы с CQ2/CQS. Идеально подходит для прецизионного перемещения с коротким ходом и зажима приспособлений со смещенной нагрузкой в автоматизации сборки электроники.

Отправить запрос

Описание продукта

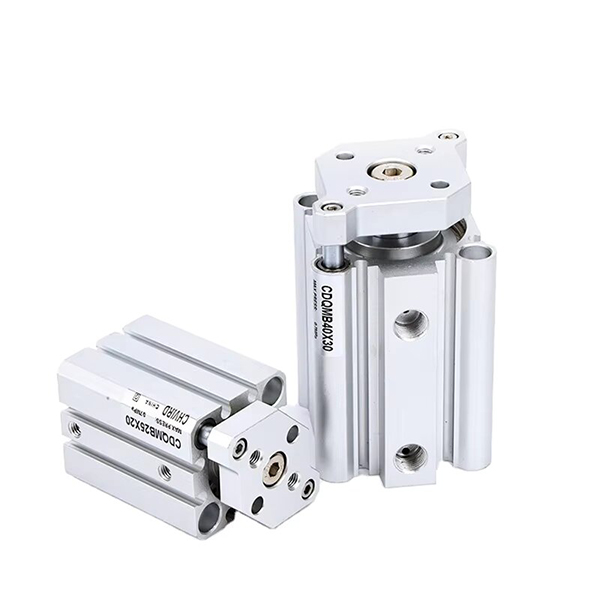

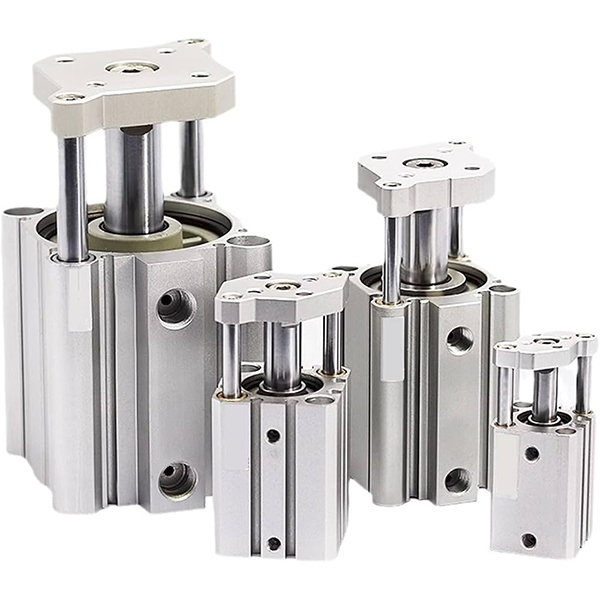

Тонкий пневматический цилиндр с направляющими серии CQM

Бренд: SOLH от Richge Technology

Обзор продукта

Тонкий цилиндр с направляющими высокой жесткости серии SOLH CQM, взаимозаменяемый с импортными CQM/CDQM. Встроенный двойной направляющий стержень на основе конструкции тонкого цилиндра CQ2. Значительно улучшает сопротивление боковой нагрузке и устойчивость к вращению. Длина корпуса такая же, как у CQ2, дополнительная внешняя направляющая не требуется. Монтажный размер совместим с CQ2/CQS, широко используется для точного позиционирования, зажима и толкания с боковой нагрузкой.

Структура и основные характеристики

-- Интегрированный тонкий корпус цилиндра + параллельные двойные направляющие стержни, монтажная пластина для нагрузки на передней части;

-- Ствол из твердого анодированного алюминия, хромированный шток поршня и направляющие стержни;

-- Варианты: CQM (немагнитный), CDQM (с магнитом), версия с длительным сроком службы CQM-XB24;

-- Допустимая боковая нагрузка в 2–4 раза выше, чем у стандартного цилиндра CQ2, допуск на вращение ≤±0,2°;

-- Стандартный резиновый буфер на обоих концах, без воздушной подушки;

-- Встроенный магнит CDQM для обнаружения магнитного переключателя, гибкая установка датчика.

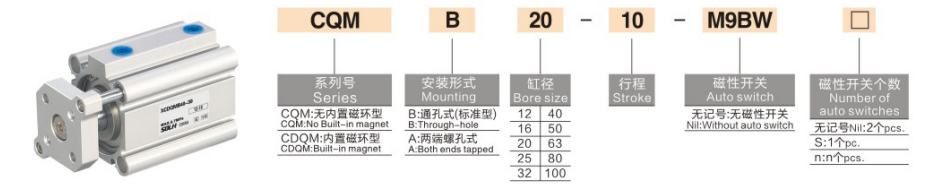

Правило кодирования модели

1. Пример: CDQMB20-50-M9B

-- C: Встроенный магнит (CDQM); пустой = немагнитный (CQM)

-- DQM: код серии тонкого цилиндра с направляющей.

-- B/A: Тип крепления; B=сквозное отверстие; A=концевое резьбовое отверстие

-- 20: Размер отверстия: 12/16/20/25/32/40/50/63/80/100 мм.

-- 50: длина хода 5–100 мм.

-- M9B: опция магнитного переключателя.

Технические характеристики

Параметр	Спецификация
Размер отверстия	12~100 мм
Рабочее давление	0,1~1,0 МПа; φ12/16 мин 0,12 МПа
Испытательное давление	1,5 МПа
Температура	Немагнитный: -10~+70℃; Версия с магнитом:-10~+60℃
Скорость поршня	50~500 мм/с
Подушка	Резиновый бампер (без воздушной подушки)
Порт Резьба	М5/Г1/8/Г1/4/Г3/8/Г1/2
Смазка	Безмасляная работа
Толерантность к инсульту	≤50 мм: ± 0,5 мм; >50 мм: ± 1,0 мм

Теоретическая тяговая сила и максимальная боковая нагрузка при 0,5 МПа

Отверстие (мм)	Тяга (Н)	Потянуть (Н)	Макс. допустимая боковая нагрузка (Н)
12	57	49	120
16	101	89	200
20	157	141	350
25	245	220	500
32	402	362	800
40	628	565	1200
50	981	882	1800

Краткое изложение одним предложением

В серию SOLH CQM встроен тонкий пневматический цилиндр с двойным направляющим стержнем, превосходной защитой от скручивания и высокой боковой нагрузкой, совершенным прецизионным приводом для замены стандартного цилиндра CQ2 для автоматизации зажима и позиционирования.
