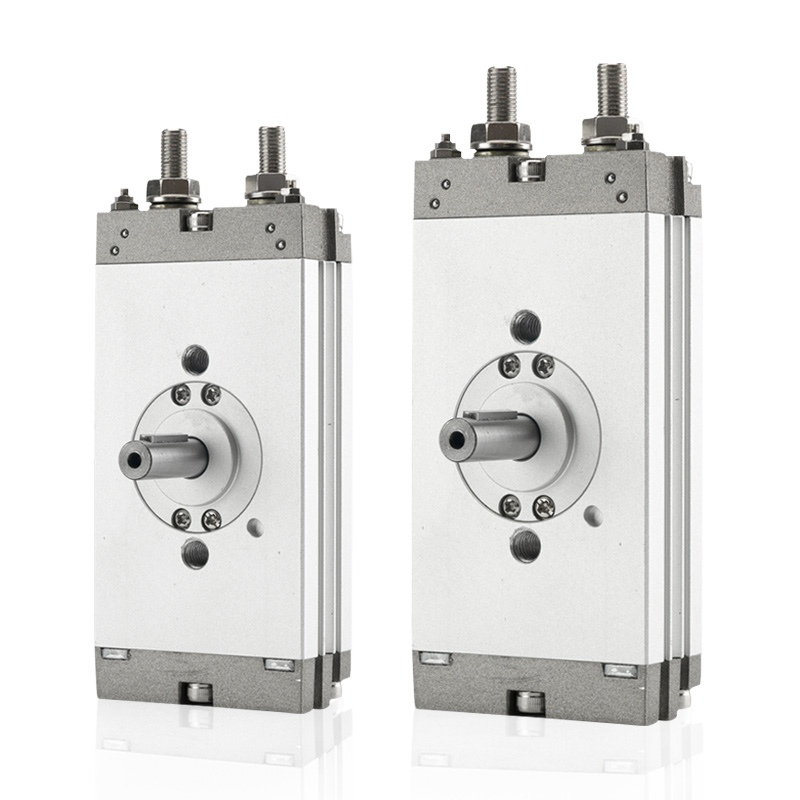

Ультратонкий реечный вращающийся цилиндр серии CRQ2 | Компактный поворотный цилиндр с нулевым люфтом

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные преимущества

     Серия SOLH CRQ2 представляет собой ультратонкий поворотный цилиндр с плоской реечной передачей и двухпоршневой конструкцией с нулевым люфтом. Благодаря сверхнизкой высоте корпуса и встроенной конструкции фланцевого крепления он поддерживает широкий диапазон углов поворота 90°/180°/360° и подходит для отверстий диаметром от φ10 до φ40. Оптимизированный для размещения оборудования в условиях ограниченного пространства, этот цилиндр обеспечивает высокую точность и стабильность вращения для индексирующих, переворачивающих и вращающихся станций легкой и средней нагрузки, выступая в качестве предпочтительного компактного вращающегося решения для 3C, упаковочного и медицинского оборудования автоматизации.

2. Полные технические характеристики

 2.1 Основные параметры

     • Размер отверстия: φ10/φ15/φ20/φ30/φ40 (сверхтонкая плоская конструкция)

     • Режим работы: Реечный привод двойного действия.

     • Диапазон рабочего давления: 0,15~0,7 МПа; φ20/φ30/φ40 до 1,0 МПа

     • Испытательное давление: 1,05 МПа

     • Температура окружающей среды: 0℃~60℃ (без льда)

     • Смазка: Безмасляная самосмазывающаяся работа.

     • Конфигурация буфера: φ10/φ15 только со встроенным резиновым буфером; φ20/φ30/φ40 с двойным резиновым буфером + дополнительный регулируемый воздушный буфер (суффикс C)

     • Регулировка угла: Стандартная точная регулировка ±5° с помощью концевых болтов

     • Магнитная совместимость: Встроенное магнитное кольцо CDRQ2, совместимое с переключателями серии D-M9B / D-A93.

  2.2 Таблица теоретических крутящих моментов (@0,5 МПа, Н·м)

  2.3 Стандартный угол поворота и регулируемый диапазон

     • поворот на 90°: Регулируемый диапазон 80°~100°

     • поворот на 180°: Регулируемый диапазон 170°~190°

     • Расширенный поворот на 360°: Регулируемый диапазон 350°~370° для особых требований полного вращения.

  2.4 Спецификация размера порта

     • φ10/φ15: М5×0,8

     • φ20/φ30/φ40: Стандартный Rc1/8; Дополнительная резьба G1/8 и NPT

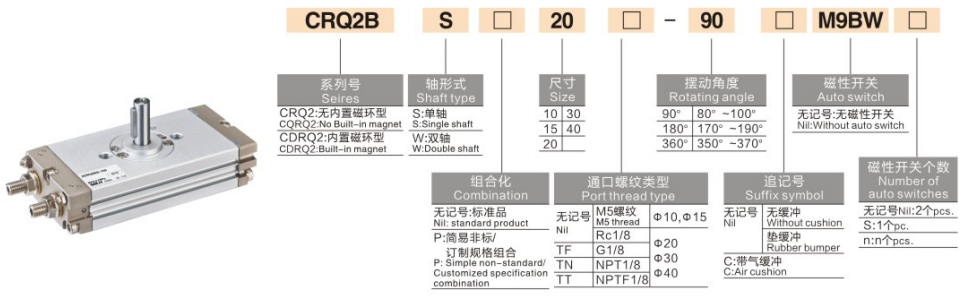

3. Правила именования моделей и примеры заказа

  1. Полная структура модели.: CDRQ2BS20-180C

  2. Типичные примеры заказов

     • Стандартная безбуферная модель: CRQ2BW15-90 (базовый тип, двойной вал, отверстие φ15, поворот на 90°, немагнитный, резиновый буфер)

     • Высокоточная модель буфера: CDRQ2BS40-180C (с магнитным кольцом, один вал, отверстие φ40, поворот 180°, воздушный буфер)

4. Структурный принцип и основные сильные стороны

  4.1 Внутренняя структура и принцип работы

     В серии CRQ2 используется симметричная двухпоршневая структура с двойной стойкой. Сжатый воздух приводит в движение два поршня, обеспечивая синхронное линейное движение, которое заставляет зубчатую рейку выдавать стабильный крутящий момент. Интегрированный плоский корпус оснащен встроенным буферным механизмом, болтами регулировки концевого угла, односторонним интерфейсом для труб и двусторонними канавками для магнитных переключателей. Симметричная силовая структура исключает тряску и люфт во время работы, обеспечивая сверхстабильное и высокоточное поворотное позиционирование.

  4.2 Уникальные основные преимущества

     • Ультратонкий плоский корпус: Чрезвычайно малая высота корпуса (17–37 мм), корпус цилиндра можно использовать непосредственно в качестве фланца, что исключает необходимость использования дополнительных монтажных кронштейнов и значительно экономит пространство для вертикальной установки.

     • Конструкция с нулевым люфтом: Двухстоечная конструкция с полным зацеплением обеспечивает вращение с нулевым зазором, обеспечивая высокую повторяемость позиционирования и работу системы старт-стоп без дрожания.

     • Аккуратные трубопроводы и проводка: Односторонний воздушный интерфейс и двойные пазы для переключателей на одной стороне упрощают прокладку проводки и трубопроводов на месте, обеспечивая более чистую конструкцию оборудования.

     • Точная настройка угла: Стандартный регулируемый угол поворота ±5° адаптируется к различным требованиям точного позиционирования.

     • Разнообразные варианты валов: Опциональный одиночный вал (универсальный) или двойной вал (двунаправленная связь) для соответствия различным режимам автоматического соединения.

5. Рекомендации по установке и выбору

  5.1 Режим установки

      Базовый тип Б: Нижняя часть корпуса цилиндра поддерживает прямой монтаж с помощью зарезервированных установочных отверстий. Интегрированная фланцевая конструкция не требует дополнительных крепежных приспособлений, обеспечивает быструю установку и высокую точность позиционирования.

  5.2 Основные критерии выбора

     • Приоритет ограничения пространства: выберите ультратонкую серию CRQ2 для сценариев с ограниченной вертикальной высотой; выберите серию MSQ/HRQ, чтобы обеспечить достаточное пространство для установки.

     • Требования к точности и люфту: Реечная шестерня CRQ2 для высокоточного позиционирования без люфта; лопастной тип CRB2 для недорогого вращения под большим углом при небольшой нагрузке.

     • Подтверждение угла поворота: Стандартный угол 90°/180° для обычного переворота/позиционирования; Удлиненный тип на 360° для условий работы с полным круговым вращением.

     • Сопоставление буферов: выберите воздушный буфер C для работы на высоких скоростях и при средне-тяжелых нагрузках; стандартный резиновый буфер соответствует требованиям к низкой скорости и легкой нагрузке.

     • Требование обратной связи по сигналу: выберите версию с магнитным кольцом CDRQ2 для определения положения ПЛК и автоматического управления связью; Немагнитная версия CRQ2 для простого вращательного движения без обратной связи.

6. Типичные сценарии применения

     • 3C и электронная промышленность: переворот печатной платы, сортировка чипов, вращение небольшого приспособления и точное позиционирование компонентов.

     • Упаковочное и полиграфическое оборудование: Поворот этикетки, позиционирование запечатывания коробки, отклонение перегородки и непрерывное переключение направления упаковочной линии.

     • Компактные станции автоматизации: Миниатюрное переключение клапанов, точное индексирование и поворотное управление в узком пространстве для оборудования.

     • Медицинское и точное оборудование: Небольшое вращение манипулятора, прецизионное переворачивание медицинских принадлежностей и мини-автоматизированные поворотные платформы.

7. Сравнительная таблица CRQ2B и CDRQ2B

Краткое изложение одним предложением

     Ультратонкий безлюфтовый поворотный цилиндр серии SOLH CRQ2 отличается плоской интегрированной фланцевой конструкцией, возможностью поворота под разными углами и компактной установкой, что обеспечивает высокоточные, стабильные и компактные поворотные решения для небольших и средних автоматических переворачивающих и индексирующих станций в узком пространстве.
