Бренд: SOLH от Richge Technology

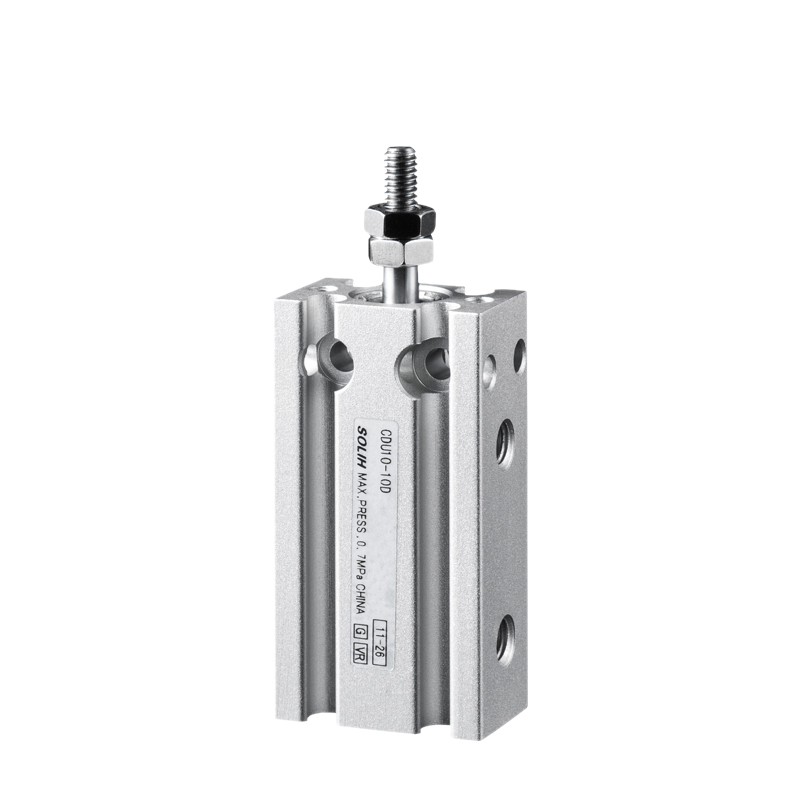

Цилиндр со свободным креплением прямоугольного блока серии SOLH CU/CDU. Отверстия для крепления на разные поверхности обеспечивают прямую установку в любой ориентации без кронштейнов. Ультратонкая компактная конструкция, широко используемая для перемещения, зажима и позиционирования легких грузов в средствах автоматизации с ограниченным пространством для установки.
|
Модель |
Особенность |
Приложение |
| КУ |
Без магнитного кольца, не подходит для магнитных переключателей. |
Экономически чувствительные проекты без обратной связи |
| ХДС |
Встроенный магнит, поддержка магнитных датчиков CMSH/DMSH. |
Требуется определение положения выдвижения/втягивания |
| CUK/CDUK |
Невращающийся шток поршня |
Угол заготовки должен быть зафиксирован, предотвращать вращение вала. |
| CUW/CDUW |
Двойной поршневой шток, встроенная направляющая, защита от скручивания |
Применение с боковой нагрузкой и смещением силы |
-- Разнонаправленный монтаж: Установите снизу, сбоку или с торца, сохраните монтажный кронштейн;
-- Тонкий прямоугольный корпус, на 40% тоньше стандартного цилиндра рулевой тяги;
-- Несколько конструкций: стандартный одинарный стержень, стержень с защитой от вращения, стержень с двойной направляющей;
-- Версия со встроенным магнитом (CDU) с регулируемыми гнездами для датчиков;
-- Самосмазывающийся подшипник, непрерывная работа без масла;
-- Фиксированные резиновые буферные прокладки для уменьшения ударов и шума.

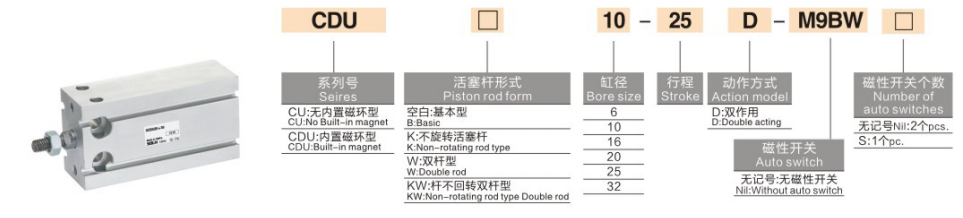

1. Пример: CDU16×30S
-- CDU: название серии, C = встроенный магнит; К = невращающийся стержень; W = двойной стержень
-- 16: Размер отверстия (мм): 6,10,16,20,25,32
-- 30: Длина хода (мм)
-- S: Стандартная спецификация
|
Параметр |
Спецификация |
| Размер отверстия |
6,10,16,20,25,32 мм |
| Стандартный ход |
5~60 мм |
| Тип действия |
Двойное действие (по умолчанию); пружинный возврат/выдвижение одностороннего действия |
| Рабочее давление |
Двойного действия: 0,05~0,7 МПа; Одностороннего действия: 0,15~0,7 МПа. |
| Испытательное давление |
1,05 МПа |
| Температура |
-10~60℃ (без льда в воздухе) |
| Скорость поршня |
50~500 мм/с |
| Подушка |
Фиксированный резиновый буфер на обоих концах |
| Порт Резьба |
М5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Смазка |
Безмасляная работа |
|
Отверстие (мм) |
Площадь тяги/тяги |
0,2 МПа |
0,4 МПа |
0,6 МПа |
0,7 МПа |
|
6 |
28,3/25,4 |
5,7/5,1 |
11,3/10,2 |
17,0/15,2 |
19,8/17,8 |
|
10 |
78,5/70,7 |
15,7/14,1 |
31,4 / 28,3 |
47,1/42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7/108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2/90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C и полупроводниковое микроприспособление, пробка, пресс-фитинг;
-- Общая автоматизация зажима, позиционирования и переключения материалов;
-- Сборка бытовой техники и оборудования; упаковочное оборудование для сортировки легких грузов.
Прямоугольный пневматический цилиндр со свободным креплением SOLH CU/CDU поддерживает многоугольную установку без кронштейнов, с вариантами невращающегося и двойного направляющего стержня, широко используемыми для короткоходного автоматического позиционирования и зажима в легких условиях эксплуатации.
