Цилиндр с двойным штоком серии CX2 | Низкопрофильный пневматический цилиндр большой тяги

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

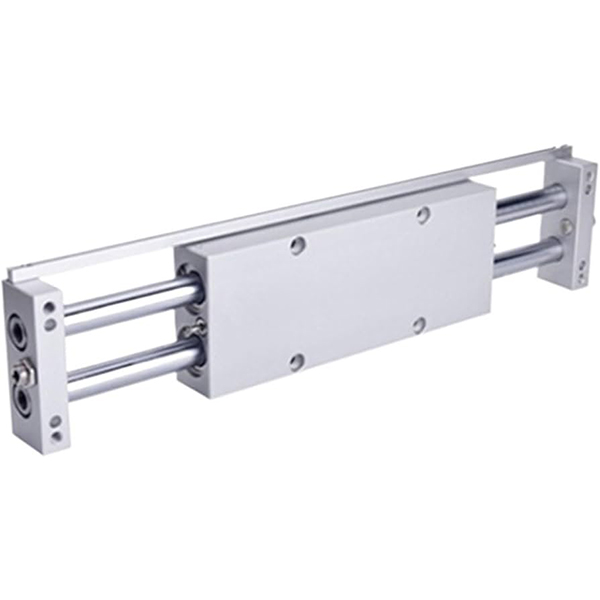

Серия SOLH CX2 представляет собой профессиональный двухпоршневой цилиндр с подшипником скольжения с двумя штоками, отличающийся сверхнизким профилем, двойной выходной мощностью, превосходной точностью предотвращения вращения и высокой устойчивостью к поперечным нагрузкам. Он охватывает отверстия диаметром 10 мм, 15 мм и 25 мм со стандартным ходом от 25 мм до 200 мм. Эта серия, предназначенная для компактного места установки, прецизионного управления и операций по перемещению/вытягиванию среднетяжелых грузов, широко применяется на различных прецизионных автоматизированных станциях. Расширенные модели, включая CXWM (подшипник скольжения с гидравлическим буфером) и CXWL (шарикоподшипник с гидравлическим буфером), доступны для высокоскоростных и тяжелых условий работы.

Ключевые структурные преимущества

• Двойной шток, двойная тяга: Благодаря интегрированной конструкции с двумя поршнями и двумя штоками теоретическая тяга в два раза превышает тягу одноштокового цилиндра с тем же размером отверстия, что обеспечивает мощную движущую силу и превосходную общую жесткость конструкции. Стандартная модель CX2 оснащена высокоточной направляющей подшипника скольжения для стабильного линейного движения.

• Сверхвысокая точность предотвращения вращения и позиционирования: Симметричная конструкция с двумя стержнями обеспечивает надежную механическую защиту от вращения. Точность предотвращения вращения достигает ±0,1° (φ10) и ±0,02° (φ25), обеспечивая исключительную стабильность многократного позиционирования. Высокоточная параллельная обработка установочной поверхности и штоков поршней значительно повышает устойчивость к боковым и эксцентричным нагрузкам.

• Низкопрофильный и гибкий монтаж в разных направлениях: Ультратонкий компактный корпус идеально адаптируется к узкому и ограниченному пространству для оборудования. Корпус цилиндра и торцевая пластина поддерживают фиксированную установку, обеспечивая два режима работы:Корпус цилиндра зафиксирован подвижной торцевой пластиной илиторцевая пластина, закрепленная на подвижном корпусе цилиндра. Оснащенный четырьмя боковыми монтажными отверстиями и трехнаправленными отверстиями для труб, он поддерживает крепление сверху, снизу и сбоку с гибкой прокладкой воздухопроводов.

• Плавная работа и длительный срок службы: Возвратно-поступательная конструкция двойного действия с двойными резиновыми буферами в стандартной конфигурации эффективно снижает воздействие движения и рабочий шум. Дополнительные версии гидравлического буфера CXWM/CXWL обеспечивают отличную амортизацию как при высокой, так и при низкой скорости работы, обеспечивая снижение шума и не требующую технического обслуживания буферизацию. Безмасляная конструкция адаптируется к чистой рабочей среде и сводит к минимуму ежедневные затраты на техническое обслуживание.

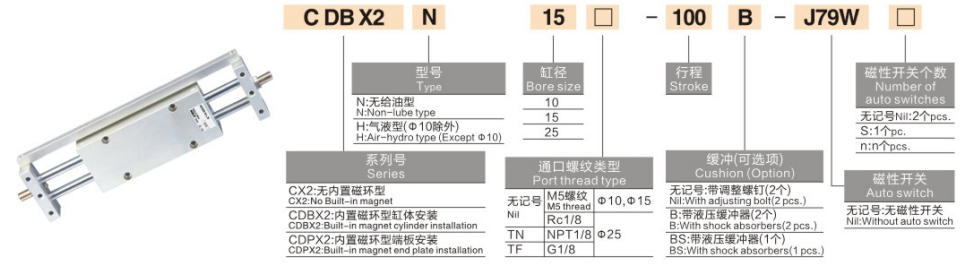

Полные правила именования моделей

Примеры моделей: CX2N15-50 | CX225-100-M9BW

Примеры стандартных заказов

• CX210-25: диаметр отверстия 10 мм, ход 25 мм, стандартный тип без магнитного переключателя.

• CX215-75-2S: диаметр отверстия 15 мм, ход 75 мм, двойные магнитные переключатели для обнаружения двух положений.

• CX2N25-100: диаметр отверстия 25 мм, ход поршня 100 мм, безмагнитный тип для сценариев, чувствительных к магнитным полям.

Стандартные основные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное давление 0,5 МПа)

1. Общие характеристики производительности

• Режим работы: Двойного действия (двухпоршневой синхронный привод)

• Диапазон рабочего давления: 0,15~0,7 МПа; Испытательное давление: 1,05 МПа

• Температура окружающей среды: -10℃~60℃ (обычная среда безо льда)

• Рабочая скорость поршня: 50–500 мм/с (стандарт CX2); до 800 мм/с (высокоскоростные версии CXWM/CXWL)

• Буферный режим: Двусторонний резиновый буфер (стандарт); дополнительный гидравлический буфер для моделей CXWM/CXWL

• Режим смазки: Работа без масла и обслуживания, подходит для чистых промышленных сред.

2. Теоретические данные двойной тяги (единица измерения: Н)

3. Данные о допустимом поперечном крутящем моменте (единица измерения: Н·м)

4. Данные о весе продукта (ход поршня 50 мм, единица измерения: кг)

Типичные сценарии применения

• Прецизионная передача материала: Идеально подходит для перемещения электронных и полупроводниковых деталей, замены поддонов и перемещения/вытягивания приспособлений. Сверхвысокая точность предотвращения вращения обеспечивает смещение нуля во время процессов высокоточного позиционирования и перемещения.

• Подъем средних и тяжелых грузов: Подходит для подъема заготовок на производственной линии, выброса пресс-форм и короткоходного перемещения тяжелых грузов. Уникальная конструкция с двойной тягой и высокая противоэксцентриковая нагрузка обеспечивают стабильные и мощные ходовые качества.

• Станции автоматизации замкнутого пространства: Идеально подходит для установки оборудования в узких зазорах, горизонтальной компактной компоновки и плотного размещения нескольких цилиндров. Низкопрофильный корпус и разнонаправленная конструкция крепления позволяют максимально эффективно использовать пространство.

• Высокая чистота рабочей среды: Безмасляная конструкция с низким содержанием пыли подходит для медицинского, пищевого и прецизионного электронного оборудования. Опциональная безмагнитная версия (тип N) идеально подходит для сценариев применения, чувствительных к магнитным полям, без магнитных помех.

Трехэтапное руководство по быстрому выбору

1. Выбор размера отверстия: Выберите размер отверстия в соответствии с фактической рабочей нагрузкой. Обеспечьте теоретическую двойную тягу ≥ фактической нагрузки × 1,5 с достаточным запасом прочности. Отдайте предпочтение модели большого диаметра φ25 для условий работы с тяжелыми боковыми нагрузками.

2. Выбор обводки: Стандартный ход варьируется от 25 до 200 мм, выбирайте в соответствии с фактическими требованиями к перемещению. Отдайте предпочтение моделям буферов CXWM/CXWL для условий работы с длинным ходом, высокой скоростью и частыми ударами.

3. Выбор функциональной конфигурации

￮ Обнаружение положения двойного конца: выберите конфигурацию двойного магнитного переключателя 2S для точного позиционирования предела хода.

￮ Условия работы на высоких скоростях и в тяжелых условиях: выберите модернизированные версии CXWM (подшипник скольжения + гидравлический буфер) или CXWL (шарикоподшипник + гидравлический буфер).

￮ Сценарии, чувствительные к магнитному полю: используйте безмагнитный цилиндр N-типа, чтобы избежать магнитных помех.

Краткое изложение одним предложением

     Цилиндр с двойным штоком серии SOLH CX2 сочетает в себе двойную мощность тяги, сверхвысокую точность предотвращения вращения, низкопрофильную компактную конструкцию и многонаправленную гибкость монтажа, обеспечивая стабильные и надежные решения для управления средне-тяжелыми нагрузками для прецизионного автоматизированного оборудования в ограниченном пространстве.
