Бесштоковый цилиндр с магнитной муфтой серии CY1 | Классическая базовая экономическая модель

Бренд: SOLH от Richge Technology

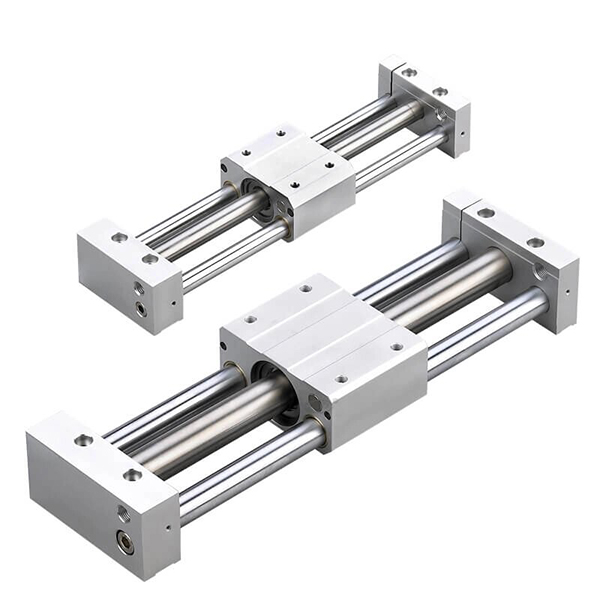

CY1S

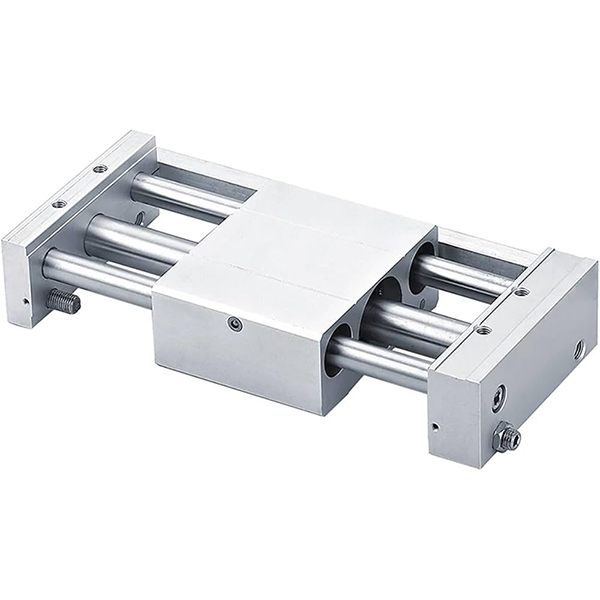

CY1L

Обзор продукта

     Серия SOLH CY1 представляет собой классический и экономичный бесштоковый цилиндр с магнитной муфтой, являющийся основным предшественником модернизированной серии CY3. Он использует бесконтактную магнитную синхронную приводную структуру, в которой внутренний поршень и внешний подвижной стол движутся одновременно под действием сильной магнитной силы. Обладая полностью закрытой работой с нулевой утечкой, компактной конструкцией и экономичной производительностью, он предназначен для применения в приложениях линейного привода с легкой и средней нагрузкой и средней длиной хода. Благодаря диапазону отверстий от 6 до 63 мм, стандартному ходу до 1000 мм и максимальному удлиненному ходу 1500 мм, эта серия охватывает разнообразные модели направляющих, отвечающие требованиям различных сценариев, что делает ее предпочтительным недорогим бесштоковым приводом чистого класса для общих автоматизированных производственных линий.

Основное позиционирование и структурные особенности

• Привод с магнитной муфтой и отсутствие утечек: Встроенные высокопрочные постоянные магниты на поршне и подвижном столе обеспечивают немеханическую синхронную передачу. Полностью закрытый цилиндр цилиндра исключает утечку воздуха и выброс пыли, полностью адаптируясь к строгим чистым рабочим условиям в электронике, медицинском оборудовании и пищевой промышленности.

• Классическая базовая структура и высокая экономичность: Благодаря минималистской механической конструкции с меньшим количеством компонентов серия CY1 эффективно снижает производственные затраты и обеспечивает более высокую конкурентоспособность, чем модернизированная серия CY3. Базовая модель CY1B не имеет встроенной монтажной поверхности и для установки требует двусторонних опорных кронштейнов. Оснащенный базовой конфигурацией износостойкого кольца и пылезащитного кольца, он имеет минимальное рабочее давление 0,18 МПа, немного более короткий срок службы, но полностью пригоден для обычных стандартных условий работы.

• Диверсифицированные производные модели для полного покрытия: Полный ассортимент продукции охватывает несколько типов направляющих, соответствующих различным требованиям по точности и нагрузке:

• CY1B: базовый тип без направляющей конструкции и монтажной поверхности, требует внешних направляющих и двусторонних кронштейнов.

• CY1S: Тип направляющей со встроенным подшипником скольжения, обеспечивающий работу при небольших нагрузках без внешних направляющих.

• CY1L: Направляющая шарикоподшипникового типа с ультраплавным скольжением и повышенной грузоподъемностью для стабильного высокочастотного движения.

• CY1H: Высокоточные направляющие с превосходной точностью повторного позиционирования для сценариев точного перемещения.

• CY1F: Низкопрофильный, тонкий тип с уменьшенной на 29 % общей высотой, идеально подходит для установки сверхкомпактного оборудования.


• Стандартный буфер и дополнительная высокоскоростная конфигурация: Стандартные двухсторонние резиновые буферы эффективно поглощают рабочие удары и снижают шум при работе. Дополнительные внешние гидравлические буферы обеспечивают стабильную работу на максимальной скорости 500 мм/с в циклических условиях работы на средней и высокой скорости.

• Широкая совместимость магнитных переключателей: Зарезервированные универсальные пазы для переключателей на корпусе цилиндра совместимы с магнитными переключателями серий D-M9 и D-A9, что обеспечивает установку в произвольном положении и гибкую обратную связь по сигналу хода.

Полное правило кодирования модели

Примеры моделей: CY1B20-500 | CY1S40-800-M9PL

Примеры стандартных заказов

• CY1B20-500: диаметр отверстия 20 мм, ход 500 мм, базовый тип без магнитного переключателя.

• CY1S40-800-M9PL: диаметр отверстия 40 мм, ход 800 мм, направляющая с магнитным позиционным переключателем.

Основные технические характеристики (стандартное состояние 20 ℃)

1. Основные общие характеристики

• Режим работы: Бесконтактная синхронная передача с магнитной муфтой двойного действия.

• Рабочая жидкость: Сжатый воздух (стандарт работы без масла)

• Температура окружающей среды: 5~60℃ (рабочая среда не замерзает)

• Диапазон рабочего давления: 0,18~0,7 МПа; Испытательное давление: 1,05 МПа

• Стандартная рабочая скорость: 50~500 мм/с

• Буферный режим: Стандартный двухсторонний резиновый буфер; дополнительный внешний гидравлический буфер для высокоскоростных сценариев

• Магнитная удерживающая сила: 49~2450 Н (постепенно увеличивается с размером отверстия)

2. Диаграмма ключевых параметров производительности (@0,5 МПа)

Основные рекомендации по конфигурации и выбору

1. Выбор размера отверстия в зависимости от нагрузки и осевого усилия

• φ6~φ15 (сверхлегкий режим): Подходит для нагрузки до 2,5 кг, предназначен для точной передачи компонентов с коротким ходом в миниатюрном электронном прецизионном оборудовании.

• φ20~φ32 (обычный легкий режим): Подходит для легкой нагрузки 4–10 кг, идеально подходит для обычных операций толкания и вытягивания с длинным ходом (≤1000 мм) на обычных автоматизированных производственных линиях.

• φ40~φ63 (средний режим работы): Применимо для средних нагрузок от 16 до 40 кг, идеально адаптировано для работы с длинным ходом и высокочастотными циклическими условиями работы в оборудовании автоматизации упаковки и логистики.

2. Выбор модели и направляющей системы

• CY1B базовый тип: Самая экономичная модель без встроенной направляющей. Внешние линейные направляющие обязательны, подходят для бюджетных проектов и оборудования с зарезервированными направляющими конструкциями.

• Тип направляющей CY1S: Оснащен встроенной направляющей на подшипниках скольжения, не требующей внешних вспомогательных направляющих для легких нагрузок (≤10 кг), отличается простой установкой и широкой универсальностью.

• Тип направляющей шарикоподшипника CY1L: Имеет высокоточную шарикоподшипниковую конструкцию со сверхнизким сопротивлением скольжению и увеличенным сроком службы, специально разработанную для высокоскоростных и высокочастотных циклических условий работы.

• CY1H Высокоточный тип: Оснащен прецизионным линейным направляющим механизмом, обеспечивающим повторяемость позиционирования до ± 0,02 мм, применимым для высокоточного позиционирования и сценариев переноса на микрорасстояния.

• CY1F Низкопрофильный тип: Оптимизированная тонкая конструкция с уменьшенной на 29% общей высотой, решающая проблему ограниченного пространства для вертикальной установки компактного автоматизированного оборудования.

3. Выбор среды и функциональной конфигурации

• Адаптация к чистой окружающей среде: Конструкция бесконтактной магнитной передачи с нулевой утечкой и отсутствием пыли соответствует гигиеническим производственным стандартам; Модели CY1S и CY1L предпочтительны для долгосрочной эксплуатации в чистых помещениях.

• Улучшение условий высокоскоростной работы: Оснащен внешними гидравлическими буферами для предотвращения ударов со стороны концов, стабильно поддерживая скорость непрерывной работы до 500 мм/с.

• Точная обратная связь по положению: Совместим с магнитными переключателями серии D-M9 или D-A9 для реализации многоточечного позиционирования хода и вывода сигнала в реальном времени.

Типичные сценарии промышленного применения

• Передача материалов в чистых помещениях: Конструкция магнитной муфты с нулевым загрязнением широко используется для перемещения материалов на большие расстояния в цехах по производству полупроводников и ЖК-дисплеев, где нет пыли, что позволяет избежать вторичного загрязнения чистой рабочей среды.

• Перемещение заготовки упаковочной линии: Высокоэффективная конструкция адаптируется к длинноходному толканию и вытягиванию заготовок легкой и средней нагрузки в упаковочном оборудовании для пищевых продуктов и фармацевтических препаратов, с низким уровнем отказов и простым ежедневным обслуживанием.

• Автоматизированное оборудование контроля дверей: Компактная конструкция без стержня экономит пространство для внешней установки, подходит для открытия и закрытия защитных дверей оборудования и пылезащитных экранов с длинным ходом.

• Позиционирование сборочной линии с длинным ходом: Сотрудничает с соответствующими направляющими модулями для достижения стабильного и точного позиционирования в пределах сверхдлинного хода 1–1,5 м, что соответствует требованиям непрерывного циклического позиционирования производственных линий.

• Экономическое альтернативное решение: Идеальная экономичная замена дорогостоящей серии CY3 в проектах автоматизации с ограниченным бюджетом, полностью удовлетворяющая базовым требованиям к линейному приводу с длинным ходом.

Сравнение производительности ядра серии CY1 и CY3

Трехэтапное руководство по быстрому выбору

1. Подтверждение размера отверстия: Рассчитайте необходимую тягу на основе веса груза с коэффициентом безопасности ≥2. Рекомендуемые правила: ≤2,5 кг → φ15; 4~10 кг → φ32; 16~40 кг → φ63.

2. Подтверждение типа модели: выберите CY1B для сверхнизкого бюджета; CY1S для установки без направляющих при небольшой нагрузке; CY1L для высокоскоростной высокочастотной работы; CY1H для требований высокоточного позиционирования.

3. Подтверждение спецификации хода: Для обычного использования выберите стандартный ход 50–1000 мм; опциональный увеличенный ход до 1500 мм для поездок на средние и длинные расстояния.

Краткое изложение одним предложением

     Классический бесштоковый цилиндр с магнитной муфтой серии SOLH CY1 представляет собой экономичный чистый привод с нулевой утечкой и разнообразными моделями направляющих, служащий экономичным базовым решением для линейного привода с длинным ходом для общей автоматизации легкой и средней нагрузки и оборудования для чистых помещений.
