Бесштоковый цилиндр с магнитной муфтой серии CY3 | CY3B Basic / CY3R Тип прямого монтажа

Бесштоковый цилиндр с магнитной муфтой серии CY3 | CY3B Basic / CY3R Тип прямого монтажа

Бренд: SOLH от Richge Technology

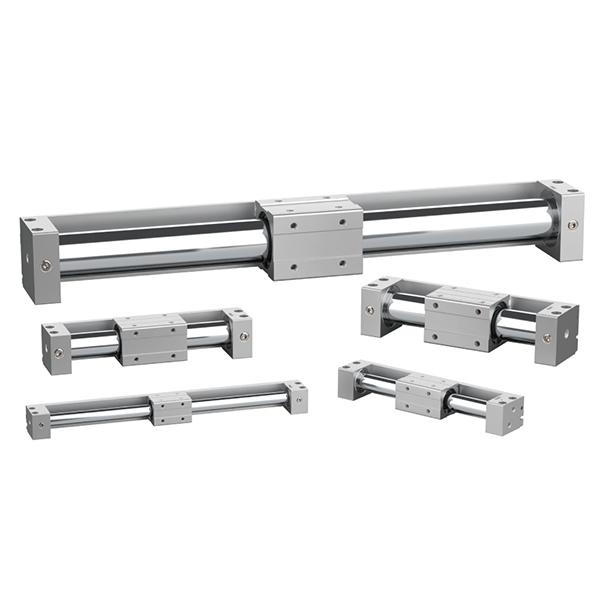

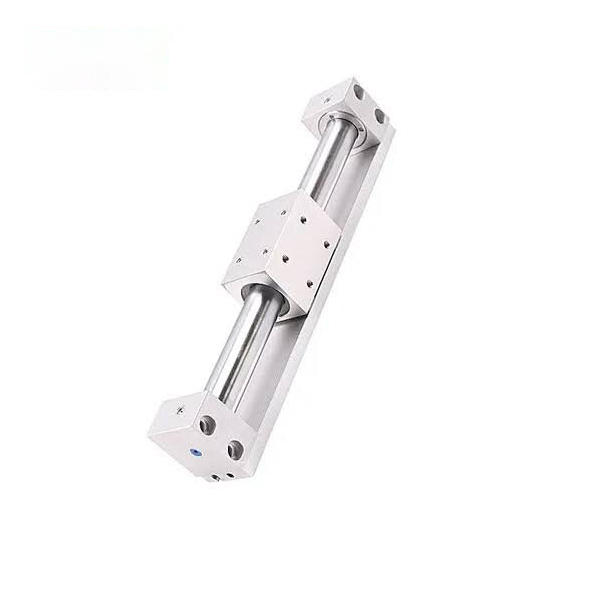

CY3R

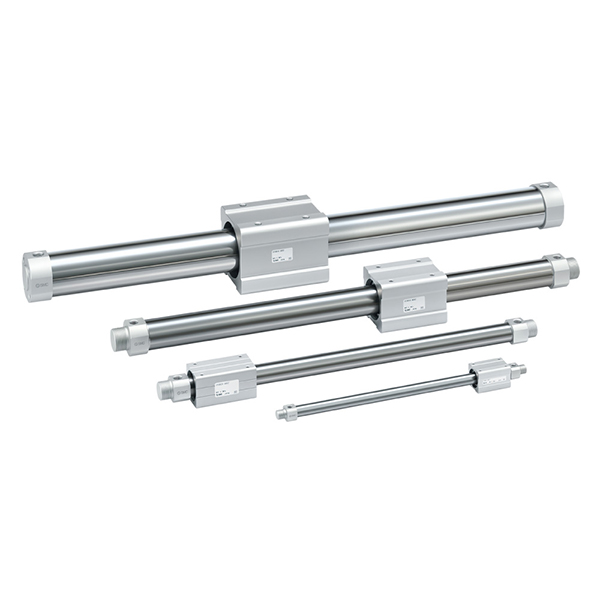

CY3B

Обзор продукта

     Серия SOLH CY3 представляет собой модернизированный бесштоковый цилиндр с магнитной муфтой, основанный на классической серии SMC CY1, разделенной на две основные модели: базовый тип CY3B без монтажной поверхности и тип CY3R с прямым монтажом. Он использует полностью закрытую магнитную бесконтактную конструкцию передачи, реализующую синхронное движение внутреннего поршня и внешнего подвижного стола посредством сильной магнитной муфты. Благодаря нулевой утечке, работе без пыли и загрязнений, сверхдлинному ходу и компактной установке, он широко применяется в сценариях линейного вождения с легкой и средней нагрузкой и на большие расстояния. Благодаря диапазону отверстий от 6 до 63 мм и максимальному ходу 5000 мм он экономит 50% монтажного пространства по сравнению с традиционными цилиндрами с рулевой тягой и служит предпочтительным решением для чистого длинноходового привода для высококлассных автоматизированных производственных линий.

Основное позиционирование и структурные особенности

• Передача с магнитной муфтой и чистая работа с нулевой утечкой: Поршень и направляющий стол имеют магнитный синхронный привод с полностью закрытой конструкцией цилиндра. Ни один шток поршня не выступает наружу, что обеспечивает полную герметичность, отсутствие утечек и отсутствие загрязнения пылью. Он идеально подходит для строгих производственных условий, таких как пищевая промышленность, медицинское оборудование и полупроводниковая электроника.

• Модернизированная версия CY1 с повышенной надежностью: по сравнению с традиционной серией CY1 длина износостойкого кольца увеличена на 70%, что эффективно повышает несущую способность и стабильность скольжения. Встроенный смазочный фиксатор пылезащитного кольца образует прочную защитную смазочную пленку, снижая минимальное рабочее давление до 0,12 МПа и значительно продлевая срок службы. За исключением спецификации φ6, все остальные модели сохраняют те же монтажные размеры, что и CY1, что позволяет осуществлять прямую замену и модернизацию.

• Базовый тип CY3B Минималистичная структура: Гладкий корпус цилиндра не имеет зарезервированной монтажной поверхности и требует для фиксации двусторонних опорных кронштейнов. Направляющий стол не оснащен встроенной направляющей конструкцией, поэтому для предотвращения эксцентричной нагрузки и отказа магнитной развязки необходимы внешние линейные направляющие или направляющие стержни.

• Стандартный резиновый буфер и высокоскоростная дополнительная спецификация: Встроенные двухсторонние резиновые буферы поглощают рабочие удары и снижают шум при работе, обеспечивая стабильную традиционную циклическую работу. Опциональная высокоскоростная спецификация X160 поддерживает максимальную рабочую скорость 1500 мм/с для адаптации к высокочастотным и быстродвижущимся рабочим условиям.

• Удобная установка магнитного переключателя: Предварительно зарезервированные пазы для переключателей на обеих сторонах корпуса цилиндра совместимы с магнитными переключателями серии D-M9, обеспечивая гибкую и точную обратную связь в реальном времени для позиционирования хода.

Полное правило кодирования модели

1.Примеры моделей: CY3B20-500 | CY3B40-800-M9PL

2. Примеры стандартных заказов

• CY3B20-500: диаметр отверстия 20 мм, ход 500 мм, базовый тип без магнитного переключателя.

• CY3B40-800-M9PL: диаметр отверстия 40 мм, ход поршня 800 мм, базовый тип с магнитным позиционным переключателем.

Основные технические характеристики (стандартное состояние 20 ℃)

1 Основные общие характеристики

• Режим работы: Бесконтактная передача с магнитной муфтой двойного действия.

• Рабочая жидкость: Сжатый воздух (стандарт работы без масла)

• Температура окружающей среды: 5~60℃ (без замерзания)

• Диапазон рабочего давления: 0,12~0,7 МПа; Испытательное давление: 1,0 МПа

• Рабочая скорость: 50–500 мм/с (стандартно); макс. 1500 мм/с (опция высокоскоростной модели X160)

• Буферный режим: Стандартный двухсторонний резиновый буфер.

• Магнитная удерживающая сила: 19,6~2450 Н (увеличивается с размером отверстия)

Диаграмма 2 ключевых параметров производительности (@0,5 МПа)

Основные рекомендации по конфигурации и выбору

1 Выбор размера отверстия в зависимости от нагрузки и осевого усилия

• φ6~φ15 (сверхлегкий режим): Подходит для нагрузки до 2,5 кг, предназначен для прецизионного переноса мини-компонентов в электронном и медицинском оборудовании с коротким ходом.

• φ20~φ32 (обычный легкий режим): Подходит для легкой нагрузки 4–10 кг, идеально подходит для обычного толкания и вытягивания с длинным ходом (≤1000 мм) на обычных автоматизированных производственных линиях.

• φ40~φ63 (средний режим работы): Применимо для средних нагрузок от 16 до 40 кг, идеально подходит для тяжелых операций с длинным ходом и высокочастотной циклической работы в пищевой и упаковочной промышленности.

2 Выбор системы хода и направляющих

• Диапазон хода: Стандартный ход составляет 50–1000 мм; удлиненный сверхдлинный ход до 5000 мм для особых требований к вождению на большие расстояния.

• Обязательное внешнее направляющее проектирование: Базовый тип CY3B не имеет встроенной направляющей. Внешние линейные направляющие или направляющие стержни должны быть оборудованы для поддержки груза и предотвращения магнитной развязки, вызванной отклонением эксцентрической силы.

• Стандартный метод крепления: Фиксируется с помощью дополнительных двусторонних опорных кронштейнов с подвешенным корпусом цилиндра и нулевым контактным трением, что обеспечивает стабильную работу магнитной муфты.

3 Выбор среды и функциональной конфигурации

• Приоритет чистой окружающей среды: Конструкция с нулевыми утечками и отсутствием загрязнений адаптируется к строгим беспыльным и стерильным условиям труда в пищевой, медицинской и электронной полупроводниковой промышленности.

• Улучшение условий высокоскоростной работы: выберите дополнительную высокоскоростную модель X160 (макс. 1500 мм/с), оснащенную внешними гидравлическими буферами для устранения ударов на высокой скорости и обеспечения стабильной работы.

• Точная обратная связь по положению: Оборудован магнитными переключателями серии D-M9 для реализации точного двухточечного или многоточечного позиционирования хода и обратной связи.

CY3B против CY3R | Сравнение различий моделей

Типичные сценарии промышленного применения

• Передача материалов в чистых помещениях: Конструкция магнитной муфты с нулевой утечкой и отсутствием пыли идеально подходит для перемещения материалов на большие расстояния в электронных, полупроводниковых и медицинских мастерских, где нет пыли, без загрязнения чистой окружающей среды.

• Линии упаковки продуктов питания и напитков: Цилиндр из нержавеющей стали, устойчивый к ржавчине, с легко очищаемой поверхностью, соответствует гигиеническим стандартам производства и подходит для перемещения легких и средних заготовок в оборудовании пищевой промышленности с длинным ходом.

• Привод дверцы и крышки оборудования: Конструкция без удлинения стержня экономит внешнее пространство, идеально подходит для компактного открытия и закрытия защитных дверей и защитных крышек автоматизированного оборудования с длинным ходом.

• Платформа точного позиционирования с длинным ходом: Сотрудничает с внешними высокоточными направляющими для достижения стабильной повторяющейся точности позиционирования, подходит для точного позиционирования на расстоянии 1–2 м и циклической транспортировки сборочных линий.

• Компактная замена цилиндров рулевых тяг: решает проблему занимаемого пространства традиционных цилиндров с рулевой тягой в сценариях с длинным ходом (>500 мм), сокращая общее пространство для установки оборудования на 50% за счет компактной конструкции оборудования.

Трехэтапное руководство по быстрому выбору

1. Подтверждение размера отверстия: Рассчитайте необходимую тягу на основе веса груза с коэффициентом безопасности ≥2. Рекомендуемые правила: ≤2,5 кг → φ15; 4~10 кг → φ32; 16~40 кг → φ63.

2. Подтверждение спецификации хода: Выберите стандартный ход 50–1000 мм для обычных требований; выберите расширенную спецификацию для сверхдлинного хода до 5000 мм.

3. Соответствие функциональной конфигурации: Приоритетный выбор чистых и незагрязненных условий труда; модернизация до высокоскоростной версии X160 + гидравлический буфер для быстрой работы; добавьте магнитные переключатели серии D-M9 для определения положения в реальном времени.

Краткое изложение одним предложением

     Бесштоковый цилиндр с магнитной муфтой серии SOLH CY3 представляет собой модернизированный безмасляный привод чистого класса CY1 с нулевой утечкой, сверхдлинным ходом 5000 мм, низким пусковым давлением и двойным типом крепления, который служит оптимальным компактным решением для линейного привода с длинным ходом для чистого автоматизированного оборудования легкой и средней нагрузки.
