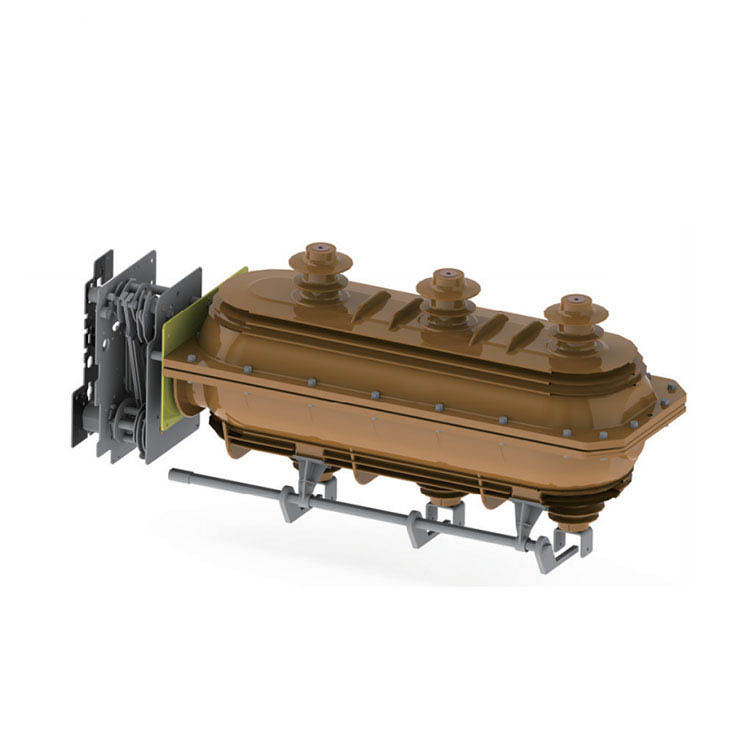

FLN36-24D Hightoor Hightoor Highttage SF6 переключатель нагрузки

FLN36-24D Hightoor Hightoor Highttage SF6 переключатель нагрузки

    Его можно разделить на два типа: FLN □ -24KV (K типа типа «Одиночный пружинный механизм»), FLRN □ -24KV (механизм работы двойной пружины типа). Последний тип может быть оснащен комбинацией предохранителей, выполняя функцию управления и защиты, которые могут использоваться для источника питания и подстанции в качестве устройства для защиты и управления, особенно подходящего для основного кольца, ящика для распределения кабелей и переключающей подстанции.

Ручной механизм

K Type Spring Dual-функциональный механизм:

В качестве блока управления входом для FLN □ -24 кВ, принцип работы рабочих механизма Pring Type Type-это пружинная пресса и высвобождение.

Работа заземления: приводящая в движение ручкой, верхняя рука с кривошипным шалом вращается и нажимает пружину 2, чтобы хранить энергию, когда максимальная энергия продолжает вращаться по рядовой руке, пружина хранения энергии начинает выделять энергию и управлять верхним триггером, позволяет соединительной стержне, чтобы управлять рукава кривошипа, рукоятка вращается и управляет движущимся контактом для заземления.

Работа переключения включения: приводимое к ручке, нижняя рука 1 -го шлека вращается, нажимает пружину 2, чтобы хранить энергию, когда выпущенная энергия, она приводит к спусковому триггеру 8, позволяет соединительной стержне для привлечения рукавов, рукаво -коленчатого рукавов и управляет движущимся контактором и включает переключатель разрыва нагрузки.

Выключите работу: поверните основной вал ручей с ручкой против ручки, отпустите пружину хранения энергии, а выключатель разрыва нагрузки выключает.

Типовой механизм с двойным функциями пружины:

В качестве блок управления выходом для FLRN □ -24KV. Принцип работы механизма типа такой же, как и K, кроме того, он имеет функцию удара с предохранителем. Для механизма типа. Электромагнитная поездка также доступна для требований клиентов.

Работа переключения включения: приводимо к ручке, нижняя рука 1 -й рука 1 вращается, чтобы нажать переключатель на пружине 12 и выключите пружину одновременно, чтобы обеспечить достаточную энергию, требуемую путем выключения. Когда нижняя рука 1 -й кривошипы 1 пристегивает штифт и триггер для движения, это заставляет рулевое колесо нижнего роллера и отключите переключатель на пружине, а переключатель нагрузки включается.

Выключите работу: нажмите кнопку выключения выключения или нажмите штифт 2 -го удара 2, отпустите выключатель пружины и выключатель загрузки.

Работа Земли: Заземление механизма типа такая же, как и у типа K.

Моторизованный эксплуатационный механизм:

Работа двигателя может быть добавлена ​​к обоим типам эксплуатационных механизмов, что означает, что она может работать вручную или моторизировать.

Операционное напряжение: DC48V AC/DC 110V 220V

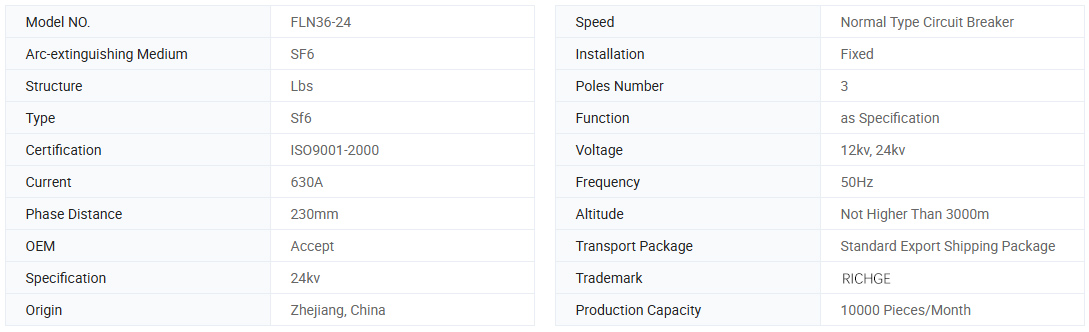

Основная информация.

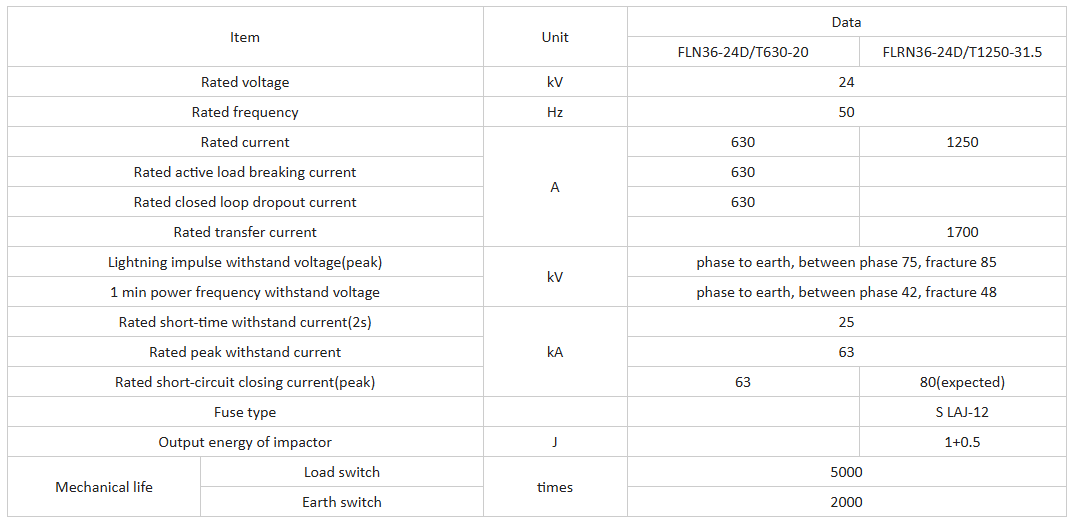

Технические параметры

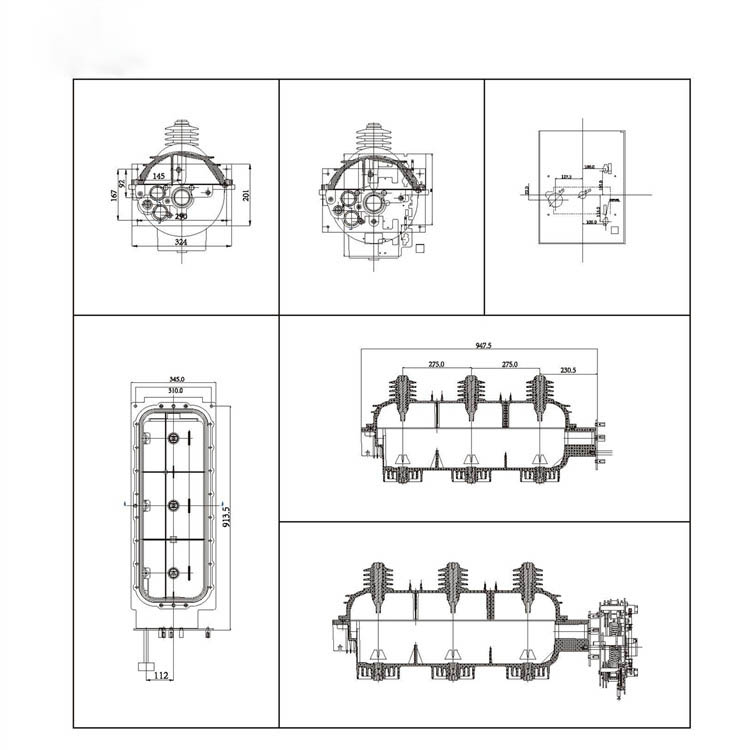

Рисунок

Применимые условия

1. Разумная температура: макс.+40ºC; Мин.-35ºC.

2. Хайдность: максимальная средняя относительная влажность ежедневно: ≤ 95%; Средний ежемесячный. 90%.

3. Власти: ≤ 2000 м.

4. Сейсмическое сопротивление: 8 градусов.

5. Окружающий воздух должен быть свободен от коррозийных, легковоспламеняющихся газов, водяного пара и т. Д., И не должен подвергаться частым и тяжелым вибрациям.

6. Уровень утечки; ≤0,1%.
