Электрический разъединитель переменного тока серии GW4 12 кВ, 40,5 кВ, однополюсная изолирующая ведьма

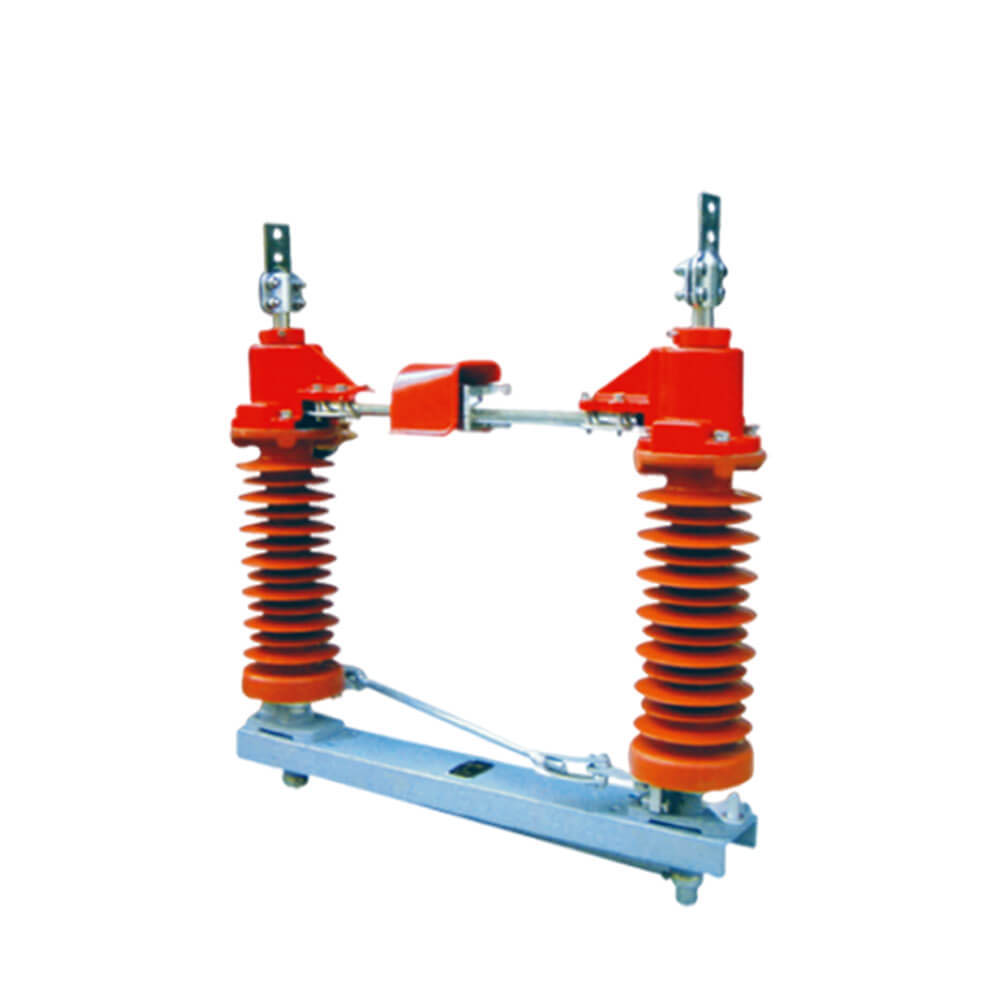

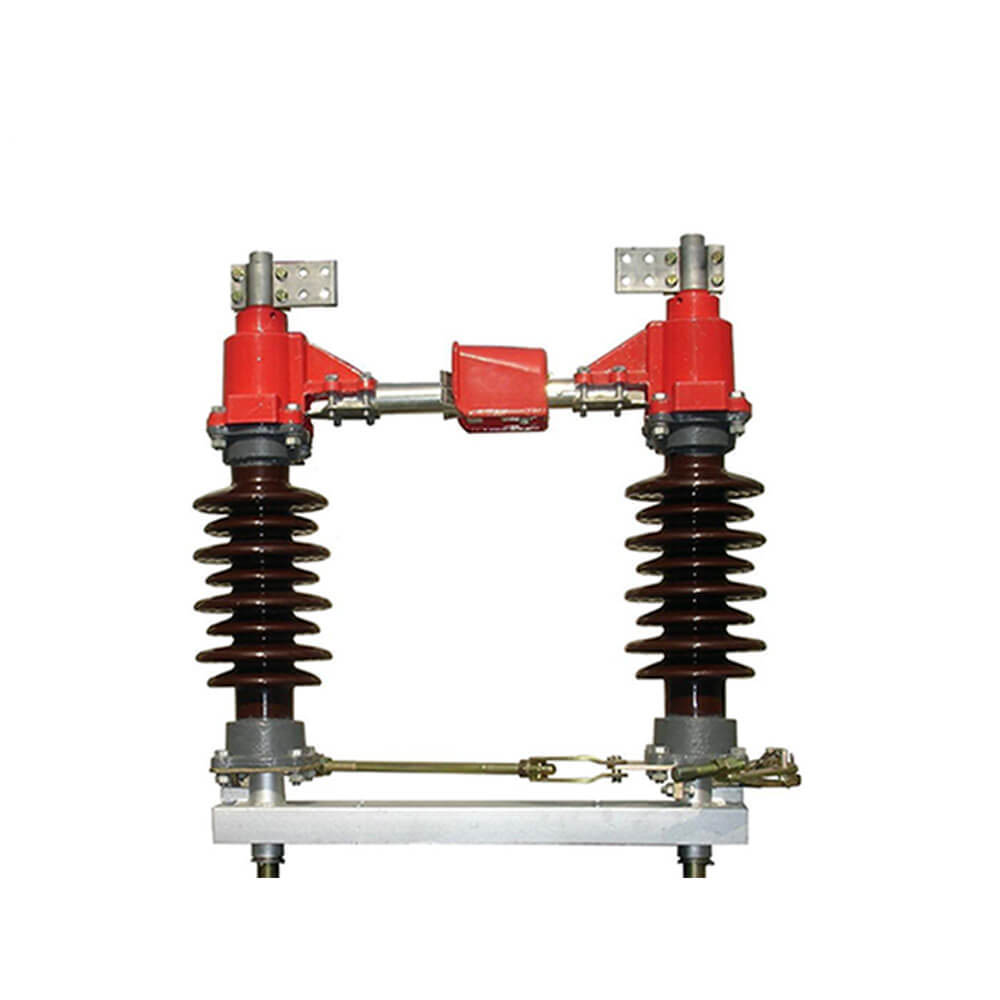

GW4-12(40,5) Высоковольтный разъединитель для наружного применения

  Разъединитель высокого напряжения является важным коммутационным устройством в электрической системе электростанции и подстанции, которое необходимо использовать вместе с выключателем высокого напряжения. Применяется для подключения, отключения или замены линий высоковольтного оборудования при наличии напряжения и нагрузки. Его основные функции: обеспечить безопасность высоковольтных электроприборов и устройств при проведении работ по техническому обслуживанию, изолировать напряжение, нельзя использовать и отключать, входной ток нагрузки и ток короткого замыкания, можно использовать только для некоторых коммутационных операций, которые не создают сильную дугу, то есть не имеют функции гашения дуги; В зависимости от места установки его можно разделить на внутренний и наружный тип, в зависимости от количества изоляционных столбов, одноколонный, двухколонный и трехколонный тип, с дополнительным оборудованием для каждого уровня напряжения.

  Высоковольтный разъединитель переменного тока GW4-12(40,5) для наружного применения используется для размыкания и замыкания цепи с напряжением, но без нагрузки, 50/60 Гц, энергосистема 12(40,5) кВ. Он соответствует стандартам IEC129-1984, разъединителю и заземлителю переменного тока, GB1985 и другим соответствующим стандартам.

Рабочий механизм

  Разъединитель высокого напряжения может обеспечить безопасность высоковольтных электроприборов и устройств при проведении работ по техническому обслуживанию и играет роль изолирующего напряжения. Его нельзя использовать для отключения, ввода тока нагрузки и отключения тока короткого замыкания. Его можно использовать только для некоторых операций переключения, при которых не возникает сильная дуга, то есть он не имеет функции гашения дуги. В зависимости от места установки его можно разделить на внутренний и наружный тип, а также на внутренний и наружный тип в зависимости от количества изоляционных столбов. Колонной тип, двухколонный тип и трехколонный тип, с дополнительным оборудованием для каждого уровня напряжения. Он также может надежно изолировать отключаемую часть высоковольтного распределительного устройства от части, находящейся под напряжением, чтобы обеспечить безопасность работ по техническому обслуживанию. Все контакты высоковольтного разъединителя выставлены на воздухе с явными местами обрыва. Разъединитель не имеет дугогасительного устройства, поэтому его нельзя использовать для отключения тока нагрузки или тока короткого замыкания. В противном случае под действием высокого напряжения в месте обрыва образуется сильная дуга, которую трудно погасить самостоятельно, и даже это может привести к пробою (короткому замыканию между фазами или фазами), сжечь оборудование и поставить под угрозу личную безопасность. Серьезной аварией является «выдергивание разъединителя под нагрузкой».

  Разъединитель высокого напряжения также может быть использован для переключения некоторых цепей с целью изменения режима работы системы. Например, в схеме с двойной шиной можно использовать разъединитель высокого напряжения для переключения рабочей цепи с одной шины на другую.

Особенность структуры

 Этот выключатель состоит из опоры, изолирующей скобы, электрического материала и приводного механизма. На каждой опоре имеется по две распорки, электрический нож установлен в верхней части каждой распорки, а точка соединения двух ножей находится между двумя распорками. Благодаря приводу рабочего механизма два лезвия могут поворачиваться горизонтально на девяносто градусов для закрытия. Мы можем соединить три однополюсных разъединителя в рычажный трехполюсный выключатель через соединительную тягу. Этот разъединитель можно сочетать с ручным механизмом типа CS11 или CS17, при этом CS17 можно использовать в качестве разъединителя с заземляющим фитингом. (механизм двигателя может быть установлен в соответствии с требованиями пользователя), разумная структура, гибкая работа; удобная установка, возможность использования однополюсного или трехполюсного варианта; широкое расстояние контакта, безопасная и надежная изоляция. Тип заземления может быть выбран в соответствии с требованиями пользователя, можно выбрать одиночное заземление, двойное заземление или без заземления.

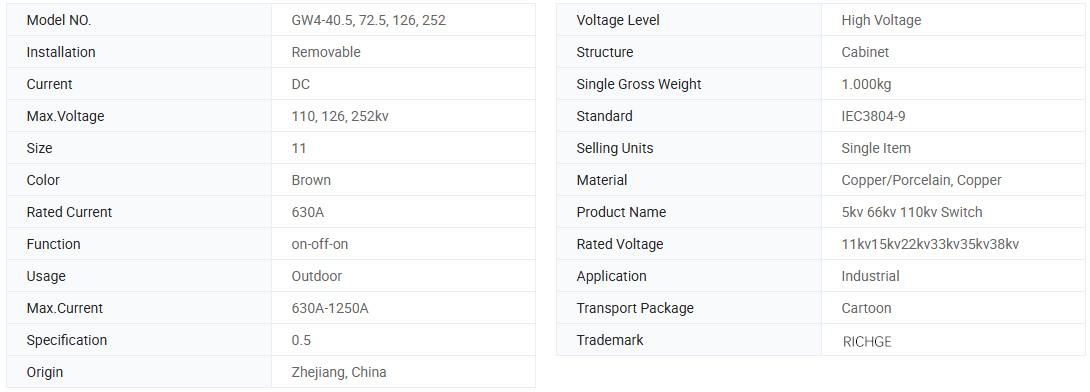

Основная информация.

Технический параметр

Модель	Номинальное напряжение (кВ)	Номинальный ток (А)	Выдерживаемый ток (кА)	4 секунды кратковременно выдерживать ток (кА)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 ГВ4-40.5Д	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

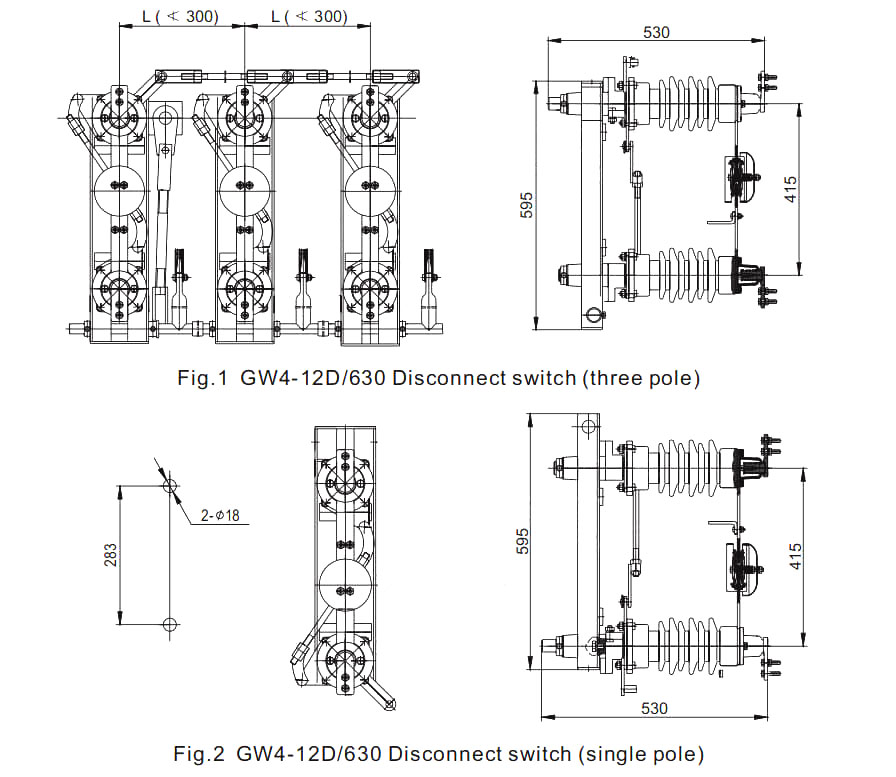

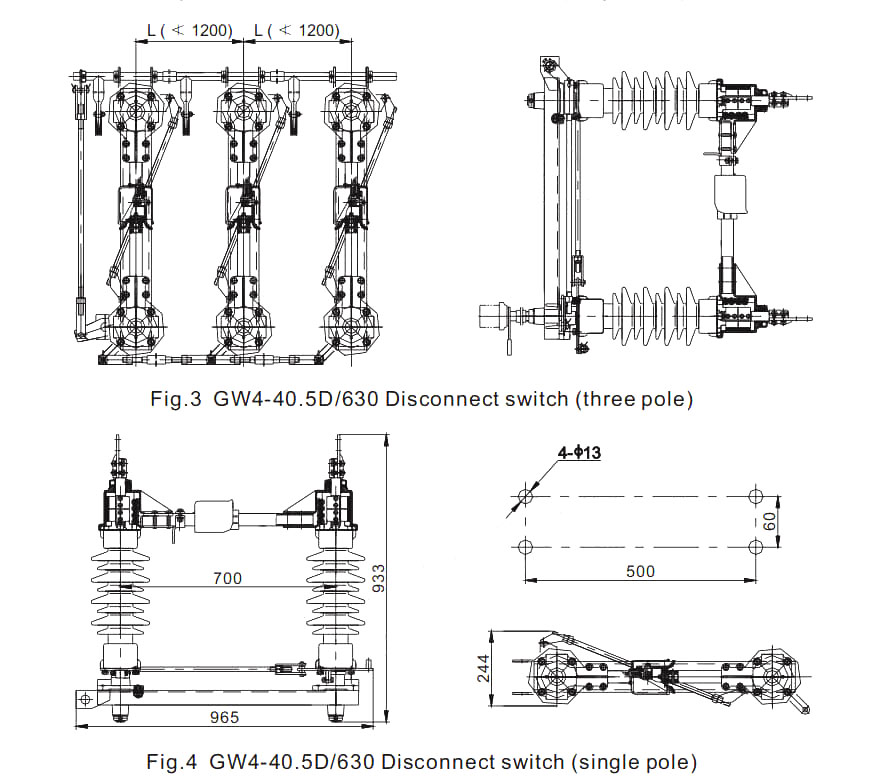

· Рисунок

Используйте условия окружающей среды

1. Высота: ≤3000 м;

2. Температура окружающей среды: -25℃~+40℃;

3. Скорость ветра: ≤35 м/с;

4. Степень загрязнения: ≤III;

5. Интенсивность землетрясения: степень ≤8;

6. В соответствующих случаях не должно быть легковоспламеняющихся, взрывчатых веществ и едких газов.

Инструкции по заказу

●Принимаем OEM и ODM: ДА

●Сертификат: CE, отчеты об испытаниях.

●Срок изготовления: 7~ 12 рабочих дней.

●Гарантийный срок: 12 месяцев.

●Срок поставки: 15 дней.

●При заказе этого переключателя укажите спецификацию модели, номинальное напряжение, номинальный ток и другие технические данные.

●Если есть особые требования, вы можете обсудить их решение.
