Поставки наружного высокого напряжения.

Структура и принцип работы

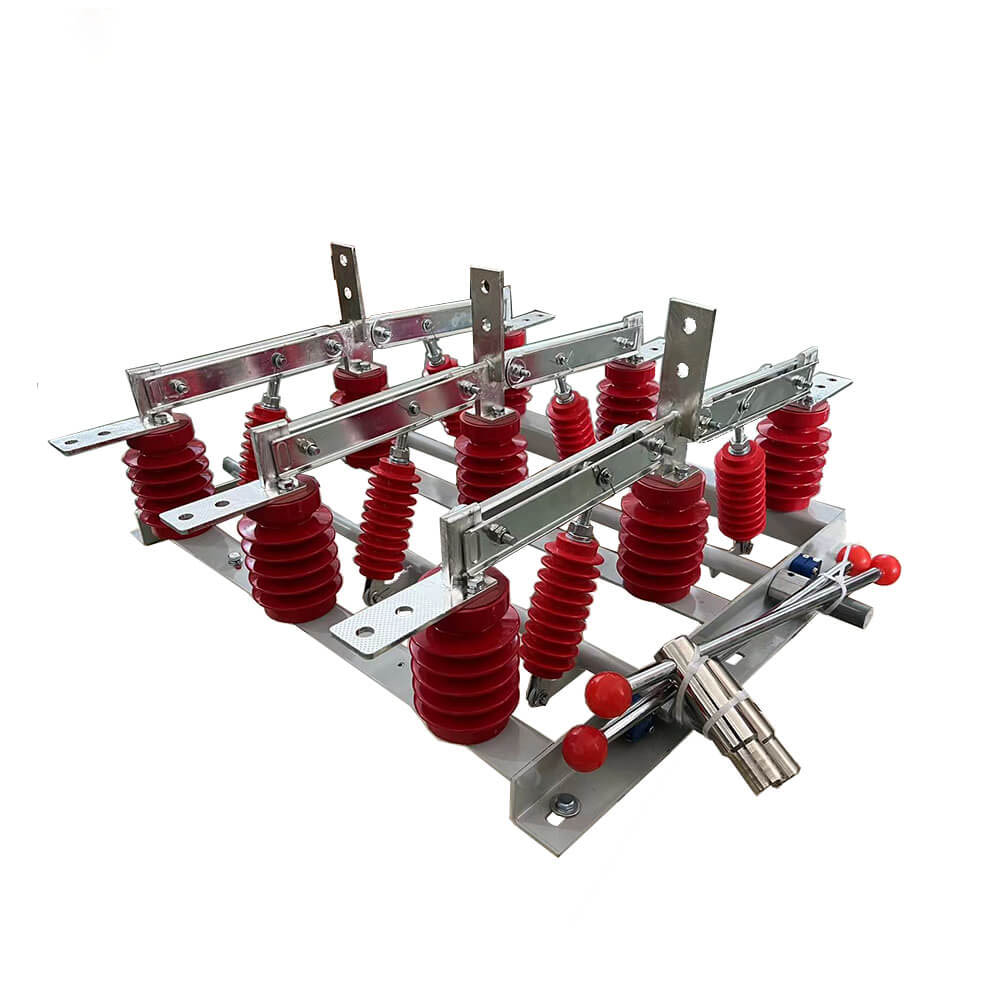

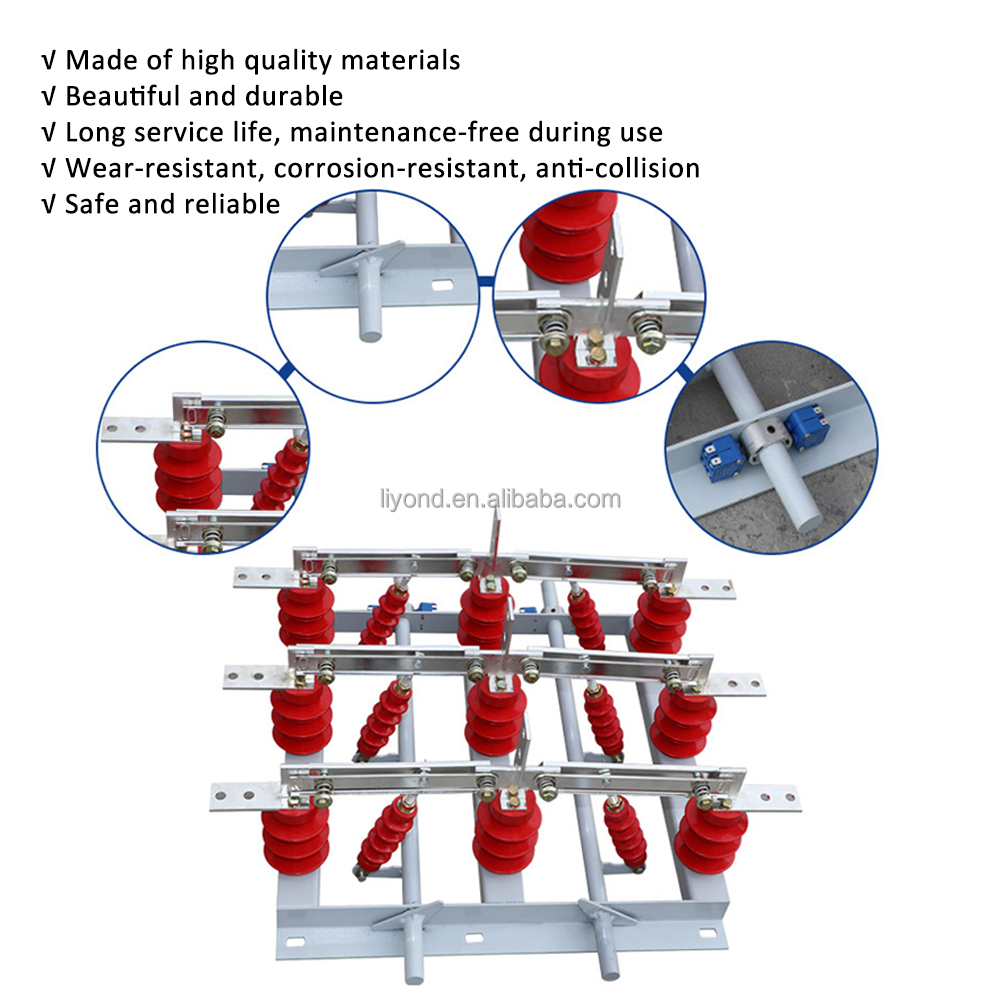

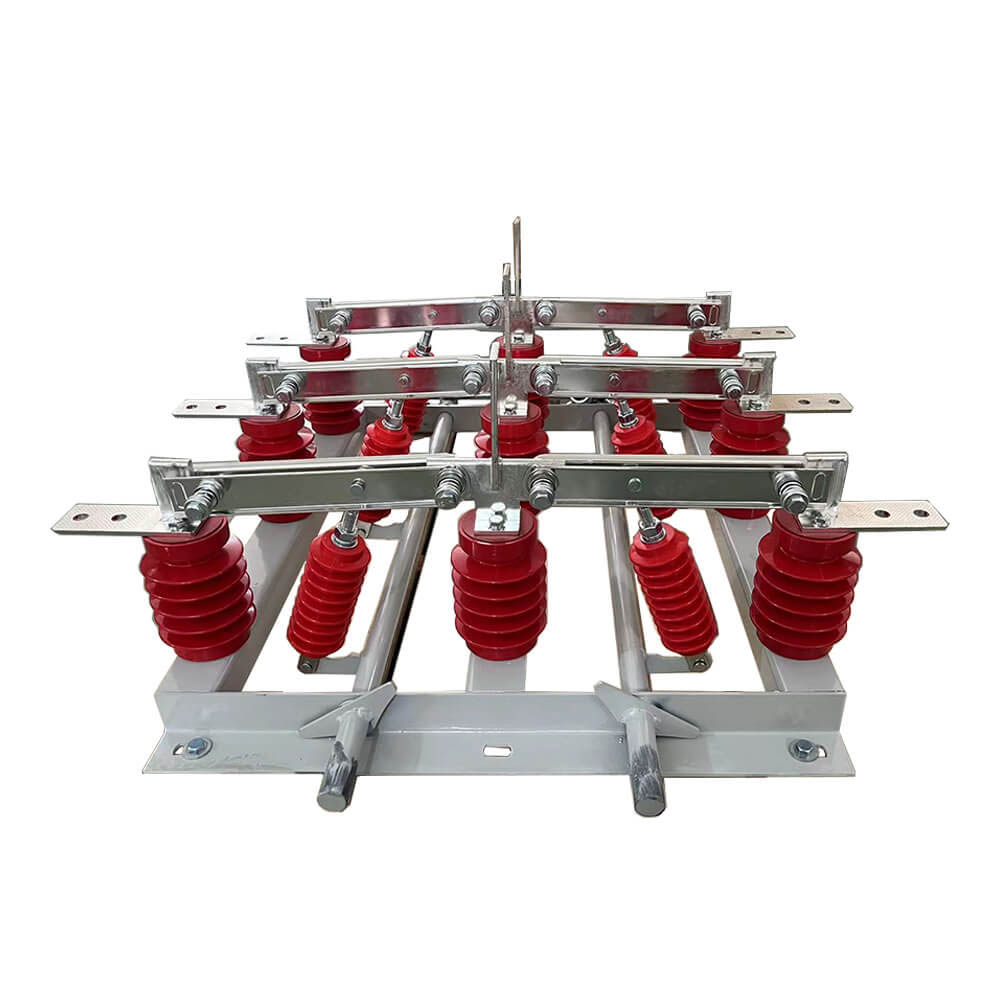

     Проводящая часть GN19-12/400, 630, 1000, 1250 типа переключатель отключена на основе двумя изоляторами столба для каждой фазы. (GN19-12C/400, 630, 1000, 1250 тип имеет один изолятор столба и один фарфоровый кожух.) Каждая фаза контактного ножа подключена к середине священного изолятора, связующего изолятора и установлена ​​на основе подключенного шпинделя. Шпиндель подключен к соединительному шатуну (предоставленное пользователем) и тип механизма движения CS6-1 через ручку. Соединительный контактный нож состоит из двух медных пластин, которые не только увеличивают область рассеяния тепла контактного ножа, чтобы снизить температуру нижней части, но также улучшает механическую прочность контактного ножа, так что динамическая стабильность переключателя улучшается. Один конец контактного ножа монтируется на контактном блоке (или на проводящем стержне) болтом (автомобиль Шоу). GN19-12/1000, 1250 в контакте с установкой магнитной фиксирующей пластины, а также целью магнитной блокирующей пластины является то, что при большом токе короткого замыкания для усиления двух контактного ножа Groove между | притяжение. GN19-12/400, 630 выключателей отключают небольшой предел через ток, поэтому нет необходимости добавлять магнитную блокирующую пластину.

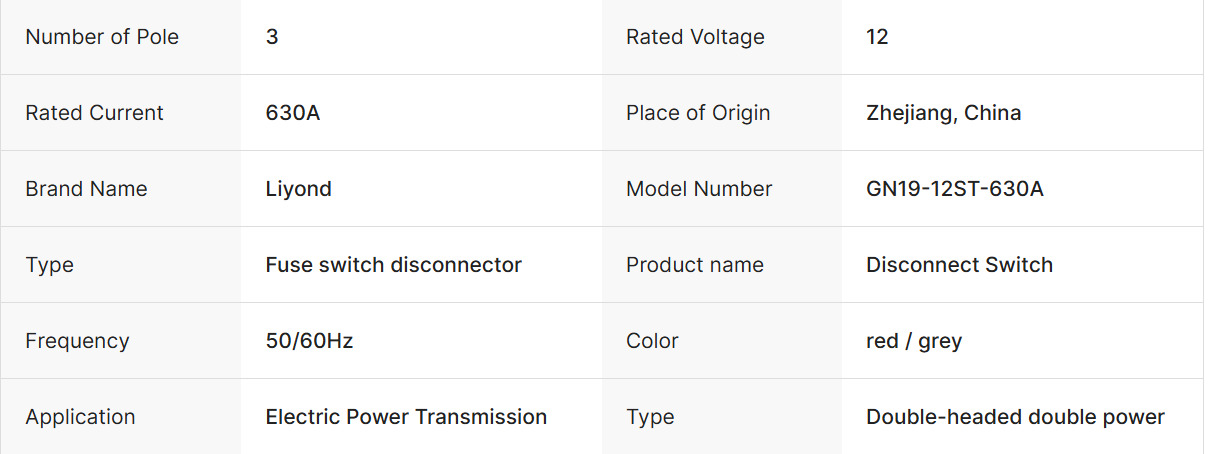

Ключевые атрибуты

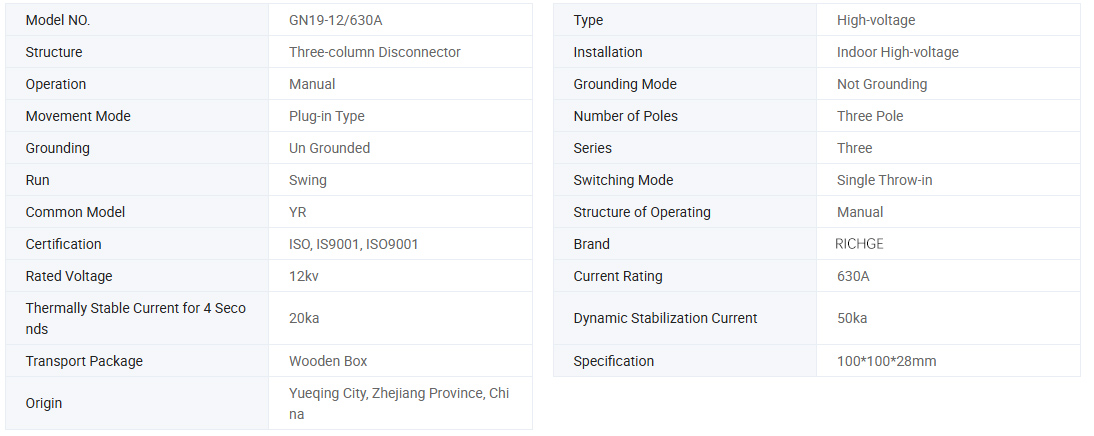

Технический параметр

Модель	Оцененное напряжение (кВ)	Рейтинг тока (А)	Оцененный короткий выдержанный ток ( / 4S)	Оцененный пик выдержанный ток ()
GN19-12 / 400-122,5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

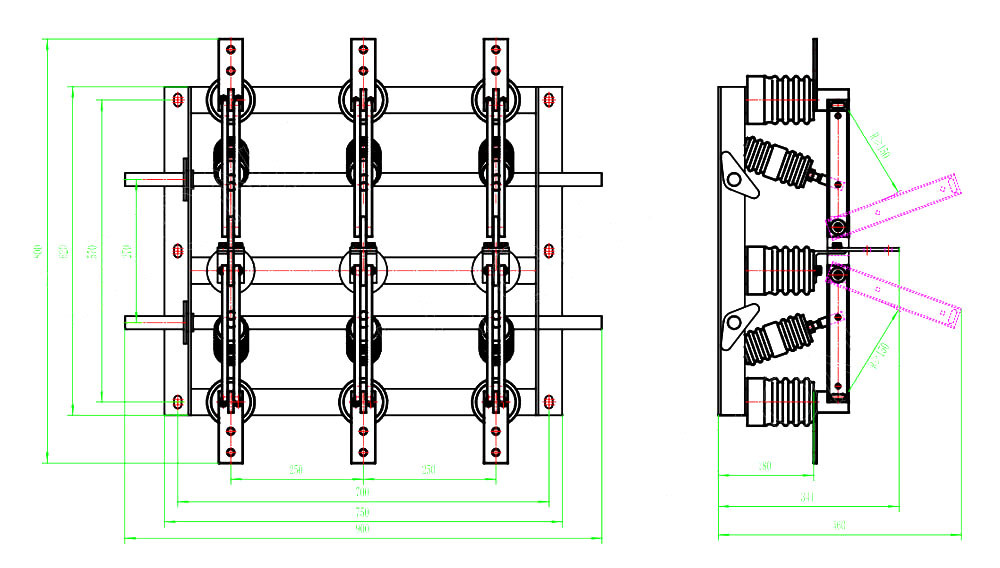

Рисунок

Используйте условия окружающей среды

1. Верхний предел температуры окружающей среды +40 ℃, нижний предел -L0 ℃, Примечание. Разрешить хранение и транспортировку при -25 ℃

2. Высота не более 1000 м

3. Относительная влажность: среднесуточный составляет не более 95%, среднемесячный средний не более 90%

4. Давление водяного пара: среднего дня не превышает 2,2 × 10-3 МПа, среднемесячное среднее не превышает 1,8 × 10-3 МПа

5. Окружающий воздух должен быть свободен от коррозийных или горючих газов, водяного пара и других очевидных загрязнений.

6. Нет регулярной и жестокой вибрации.

Примечание. Пожалуйста, проконсультируйтесь с производителем, чтобы решить проблему, если она не соответствует вышеуказанным условиям

Инструкции по заказу

● Принять OEM & ODM: Да

● Сертификат: CE, отчеты испытаний

● Время производства: 7 ~ 12 рабочих дней

● Гарантийный период: 12 месяцев

● Время доставки: 15 дней

● При заказе этого переключателя укажите спецификацию модели, номинальное напряжение, номинальное ток и другие технические данные.

● Если есть особые требования, вы можете договориться о наших разрешениях.
