Серия HFP Механическая параллельная конструкция

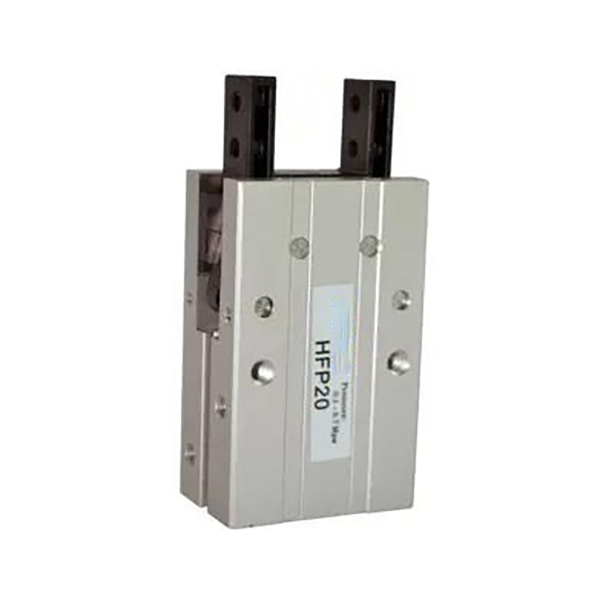

Экономичный параллельный пневматический захват рычажного типа серии HFP

Бренд: SOLH от Richge Technology

Обзор продукта

     В серии SOLH HFP используется механическая рычажная передача для параллельного открытия и закрытия с двумя кулачками. Сильные стороны: простой рычажный механизм по конкурентоспособной цене, стабильные характеристики зажима, универсальное трехстороннее крепление, предустановленный на заводе магнит и износостойкий длительный срок службы. Это основное экономичное параллельное захватное решение для высокочастотной погрузки/разгрузки легких грузов и экономичных автоматизированных станций.

Основная структура и рабочие характеристики

     -- Принцип работы: Поршень толкает узел рычага, приводя в движение две челюсти для параллельного движения. Чисто механический рычажный привод, меньше компонентов, низкие затраты на техническое обслуживание.

     -- Характеристика силы: Зажимы зажимаются, когда поршень выдвигается, и отпускают, когда он втягивается. Усилие зажима на 20–30 % выше, чем усилие открытия, что обеспечивает более безопасное удержание заготовки.

     -- Стабильность и точность: большая поверхность контакта между губками и основным корпусом уменьшает тряску и повышает точность зажима. Металлические сепарирующие пластины изолируют трущиеся поверхности, снижая истирание и продлевая срок службы.

     -- Гибкий монтаж: три монтажные поверхности (сбоку/снизу/сзади). Встроенные пазы для датчиков позволяют установить прямой магнитный переключатель без дополнительных кронштейнов.

     -- Материал и долговечность: корпус из твердого анодированного алюминия, износостойкие детали рычага и губки из нержавеющей стали. Срок службы механического цикла ≥5 миллионов раз, подходит для непрерывной высокочастотной автоматизации.

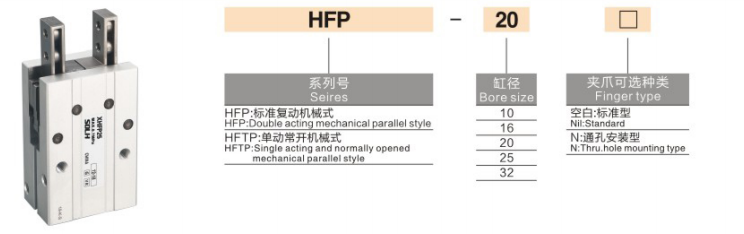

Полное правило кодирования модели

  1. Пример модели: HFP20+2CS1-G

 2. Примеры стандартных заказов

     -- HFP16: отверстие 16, базовая модель двойного действия без переключателя.

     -- HFP25N: отверстие 25, версия для монтажа через отверстие

     -- HFP32+2CS1-G: отверстие 32, оснащено двумя магнитными переключателями CS1-G.

Технические характеристики универсального ядра (двойного действия при 0,5 МПа)

Основные конкурентные преимущества

   1. Отличная рычажная структура по соотношению цена-качество.

     -- Простая механическая трансмиссия сокращает количество деталей. Производительность близка к высококачественным параллельным захватам, а цена составляет лишь 1/2~2/3 от моделей с направляющими.

   2. Более высокая сила зажима повышает безопасность.

     -- Усилие зажима во время выдвижения на 20–30 % больше, чем усилие отпускания, что снижает риск соскальзывания заготовки в условиях небольшой нагрузки.

   3. Универсальный монтаж в трех направлениях.

     -- Монтажные отверстия имеются сбоку, снизу и сзади, поддерживают горизонтальную, вертикальную и боковую сборку для облегчения ввода в эксплуатацию на месте.

   4. Встроенный магнит, готовый к установке датчика.

     -- Постоянный магнит встроен в стандартную комплектацию. На корпусе предусмотрены пазы для переключателей CS1-G; дополнительные монтажные кронштейны не требуются.

   5. Износостойкая конструкция для многоцикловой работы.

     -- Металлические антифрикционные сепараторы уменьшают истирание компонентов, обеспечивая длительный срок службы автоматизированных производственных линий непрерывного действия.

Монтажные формы и типичное промышленное применение

   1. Варианты монтажа

     -- Боковой монтаж: Горизонтальный зажим для загрузки/разгрузки сборочной линии.

     -- Нижний монтаж: вертикальный подъем для литья под давлением и перемещения станка.

     -- Задний монтаж: боковой захват для ограниченных узких станций

   3. Типичные сценарии применения

     -- 3C и электроника: захват миниатюрных пластиковых компонентов, деталей оборудования и корпусов батарей.

     -- Автомобильные компоненты: Перенос мелких штампованных деталей, резиновых элементов и внутренней отделки.

     -- Упаковка и логистика: сбор небольших коробок, пластиковых пакетов и миниатюрных поддонов.

     -- Общая автоматизация: зажим позиционирования станции и высокочастотное возвратно-поступательное движение.

Сравнение выбора: Рычаг HFP VS HFY Pivot VS MHZ2 Линейный направляющий захват

Трехшаговое руководство по быстрому выбору

   1. Выбор отверстия в зависимости от массы заготовки.

     -- 10 ≤1 кг; 16 = 1–2 кг; 20 = 2–3 кг; 25 = 3–5 кг; 32 = 5–8 кг. Резервный запас безопасности ≥30%.

   2. Проверка хода

     -- Во избежание механического воздействия убедитесь, что ход кулачков ≥ внешнего размера заготовки плюс зазор не менее 2 мм.

   3. Согласование конфигурации

     -- Автоматическая блокировка сигнала: оборудуйте два магнитных переключателя CS1-G для обнаружения открытого и закрытого состояния.

     -- Ограниченное размещение оборудования: трехсторонний монтаж HFP обеспечивает гибкие решения для установки.

Краткое изложение одним предложением

     Экономичный параллельный пневматический захват рычажного типа SOLH HFP оснащен механическим рычажным приводом с более высокой силой зажима, трехсторонним универсальным креплением и встроенным магнитным кольцом. Это идеальное недорогое решение для захвата легких и средних грузов для высокочастотных 3C, упаковки и общих экономичных автоматизированных погрузочно-разгрузочных станций.
