Параллельный пневматический захват с линейной направляющей серии HFZ

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH HFZ — это параллельные захваты высокой жесткости, оснащенные встроенной роликовой/шариковой линейной направляющей, приводимой в движение двойным поршнем и реечным синхронным механизмом. Полностью взаимозаменяем с серией SMC MHZ2.

     Доступны три варианта работы:

     -- HFZ: стандартный тип двойного действия.

     -- HFSZ: нормально закрытый одностороннего действия (пружинный зажим, удержание при отключении питания)

     -- HFTZ: нормально открытый одностороннего действия (с пружинным механизмом, открытие при выключении питания). Подходит для прецизионного зажима при легких и средних нагрузках, автоматизированной сборки и применения концевых эффекторов роботов.

Основная структура и принцип работы

  1. Трансмиссия: двойной поршень + реечный синхронный привод. Две челюсти поддерживают идеальное параллельное движение без смещения или отклонения.

  2. Система направляющих: встроенная роликовая/шариковая линейная направляющая с установочными штифтами внизу для предотвращения смещения. Превосходная жесткость, высокая точность повторения и высокая устойчивость к смещенной нагрузке.

  3. Режимы работы

     -- HFZ двойного действия: подача воздуха для открытого/закрытого универсального непрерывного производства.

     -- HFSZ одностороннего действия, НЗ: Подача воздуха открывает кулачки; пружинные зажимы при отключении воздуха (удержание заготовки при выключенном питании)

     -- HFTZ одностороннего действия НЕТ: Подача воздуха закрывает кулачки; пружина открывается при отключении воздуха (автоматическое отключение питания)

  4. Конструкция: корпус из алюминиевого сплава, губки из нержавеющей стали, встроенное магнитное кольцо. Двусторонние канавки для магнитных переключателей; несколько монтажных поверхностей: нижняя/боковая/сквозное отверстие.

  5. Точность положения: ±0,01 мм (отверстие 6–25); ±0,02 мм (диаметр отверстия 32~40), стабильность при высокочастотной езде на велосипеде.

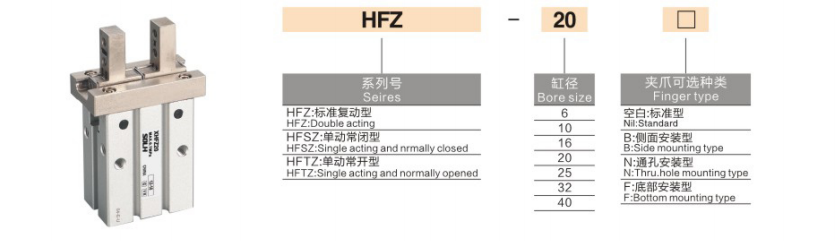

Полное правило кодирования модели

 1. Пример модели: HFZ20N-M9BW

 2. Стандартный номер заказа

     HFZ25N-M9BW Диаметр отверстия 25, двойного действия, монтаж в сквозное отверстие, магнитный переключатель M9B с кабелем длиной 1 м.

Технические характеристики универсального ядра

Справочная таблица хода и усилия зажима (0,5 МПа, стандартные кулачки)

⚠️ Важное примечание: Эффективная сила зажима уменьшается по мере увеличения длины выдвижения кулачка L. Проверка нагрузки с коэффициентом запаса ≥1,5 обязательна.

Предпочтительные сценарии применения

  ✅ Выбирайте серию HFZ, если:

     -- Нужна прямая замена SMC MHZ2; требуется функция удержания/снятия при выключении питания одностороннего действия

     -- Прецизионный параллельный зажим для легкой и средней нагрузки: электроника 3C, прецизионное оборудование, литье под давлением, упаковочное оборудование.

     -- Высокая жесткость и устойчивость к смещенной нагрузке, необходимые для концевых эффекторов роботов и прецизионных сборочных станций.

     -- Гибкий многонаправленный монтаж: установка через отверстие/сбоку/снизу для компактного встроенного механизма.

Ключевые рекомендации по выбору

   1. Выберите размер отверстия в соответствии с весом заготовки и режимом зажима (внешний/внутренний захват), убедитесь, что усилие зажима в ≥1,5 раз превышает фактическую нагрузку.

   2. Выбор режима работы

     -- Непрерывный зажим при выключенном питании → HFSZ нормально закрытый

     -- Автоматическое отключение питания → HFTZ нормально открыт

     -- Непрерывное массовое производство без необходимости в предохранительной пружине → HFZ двойного действия

  3. Выбор крепления: стандартное резьбовое отверстие (пустое) / сквозное отверстие (N) / боковое крепление (B) для установки на платформу или кронштейн.

  4. Обнаружение положения: оборудуйте магнитные переключатели -M9□, двухсторонние слоты поддерживают 2 переключателя для обратной связи по открытому и закрытому сигналу.

  5. Контроль смещения нагрузки: Ограничьте длину выдвижения кулачка L, избегайте превышения допустимого изгибающего момента линейной направляющей.

Краткое изложение одним предложением

     Параллельный пневматический захват с линейной направляющей SOLH HFZ оснащен роликовой/шариковой направляющей и реечным синхронным приводом, доступен в вариантах HFZ двойного действия, одностороннего действия NC HFSZ и NO HFTZ с вариантами многократного крепления и высокой точностью ± 0,01 мм, прямая взаимозаменяемость с MHZ2, идеальное прецизионное зажимное решение высокой жесткости для роботов EOAT, 3C, аппаратного обеспечения и общей автоматизации сборки.
