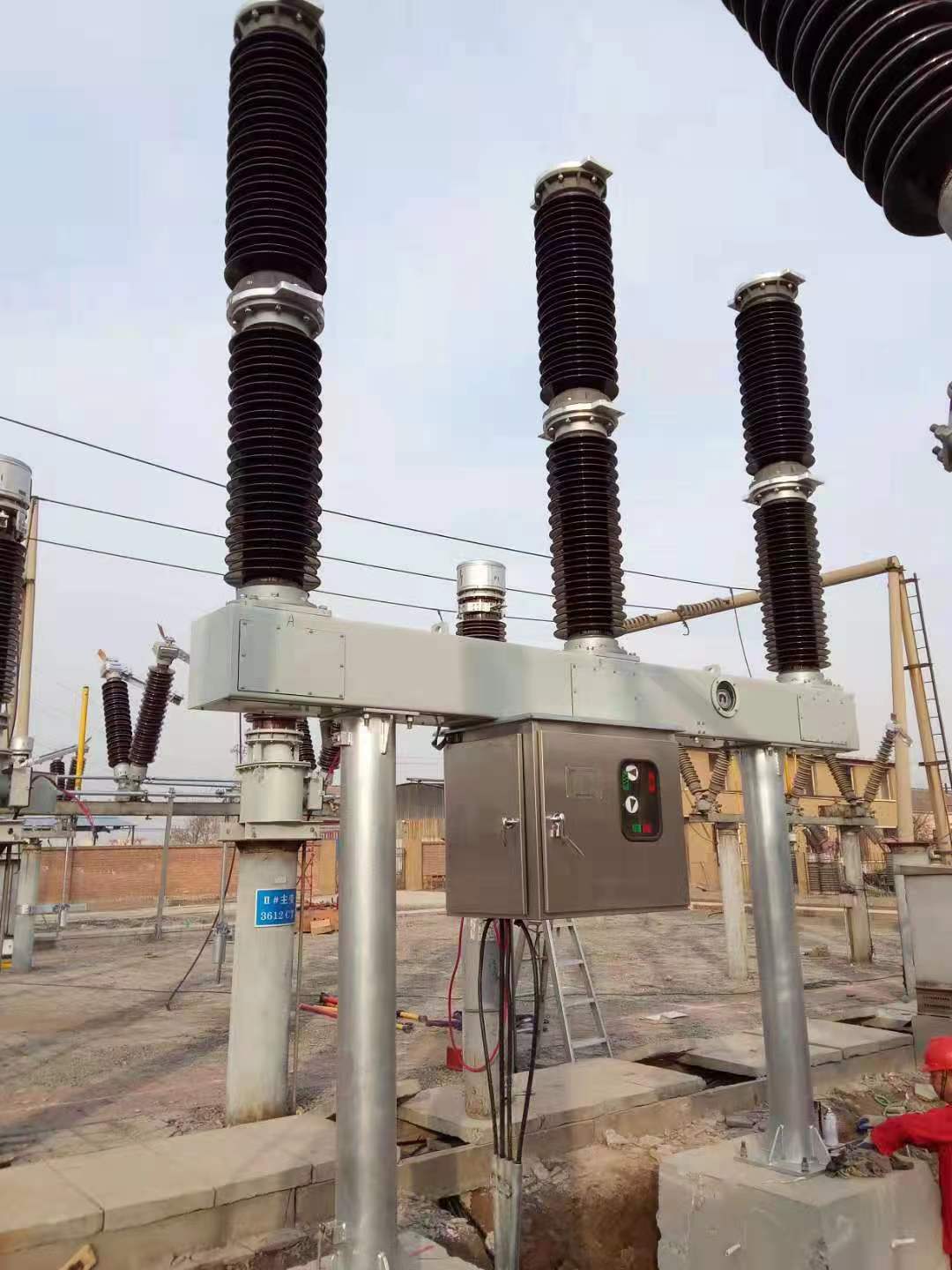

LW36-126/145-это комбинированный аппарат, включающий живой выключатель SF6 Life Tank с технологией вымирания дуги самостоятельно. Он способен выполнять регулярную работу, а также может использоваться в качестве соединительного выключателя цепи. Новый операционный механизм пружины обеспечивает высокую надежность и безопасность.

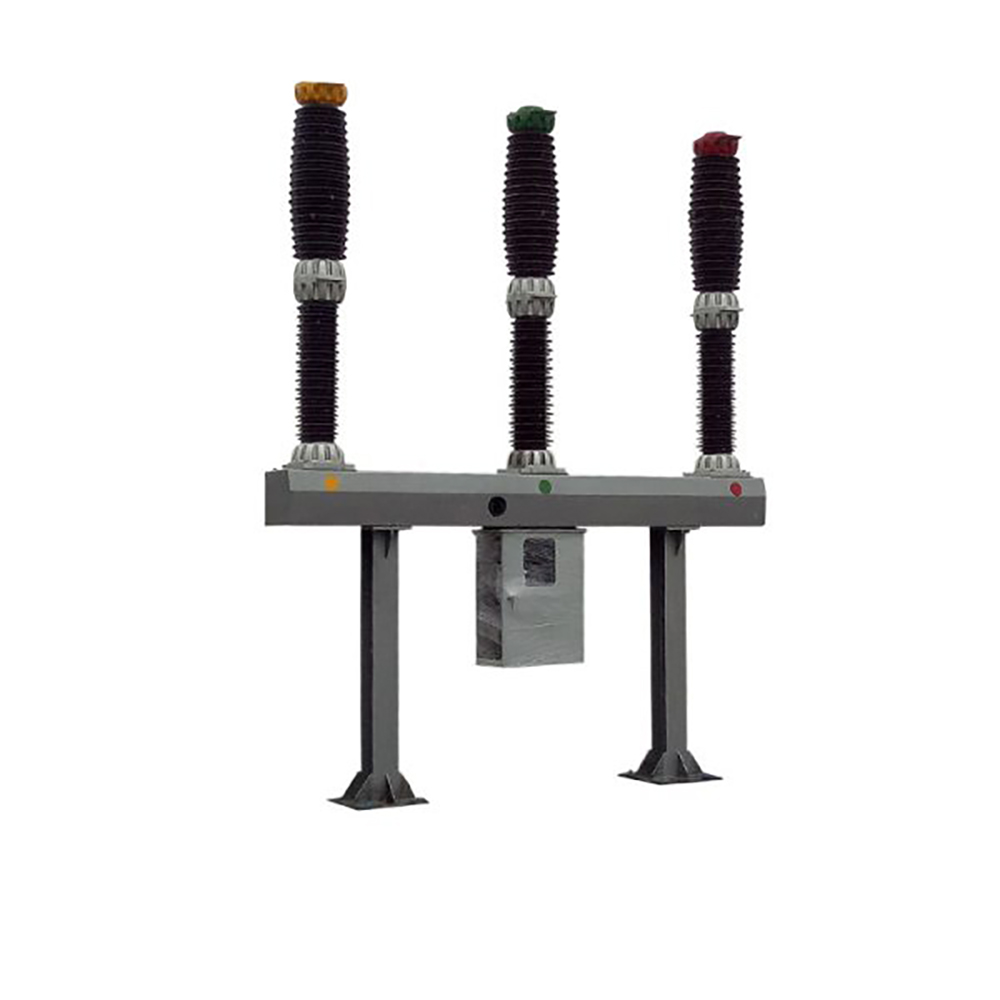

Самоунизившийся LW36-126/3150-40 Высокий выключатель высокого напряжения SF6-это выключатель на открытом воздухе, предназначенный для высоковольтных систем переменного тока. Он идеально подходит для использования в электрических сетках с максимальным напряжением 145 кВ и номинальной частотой 50 Гц. Этот автоматический выключатель используется для прерывания номинальных токов, токов неисправности или для переключения цепей, обеспечивая необходимое управление и защиту для систем питания. Он также подходит для использования в качестве разрыва ссылок в сетевых соединениях.
Этот продукт использует газ SF6 в качестве дуговой погашения, так и изолирующей среды. Он оснащен новейшей технологией самостоятельной засобии дуги и оснащена новым пружинным механизмом. LW36-126/3150-40 предлагает длительный электрический срок службы, низкие усилия по эксплуатации, низкий уровень шума и высокую надежность, что делает его наиболее надежным выбором для высотных областей или мощных систем 132 кВ. Это также может заменить импортируемые продукты того же типа.
Структурные особенности
Выключатель схемы принимает трехфазную структуру однократного столбца фарфорового столбца. Три фазы оснащены пружинным рабочим механизмом, который расположен в центре и трехфазной эксплуатации, поэтому внешний вид является новым и изысканным. Выключатель цепи использует газ SF6 в качестве изоляции и дуги. Во время эксплуатации подключен газ SF6 SF6 выключателя, а реле плотности типа указателя используется для контроля его давления и прогресса плотности. Из-за принципа погашения дуги самообучения и оптимизированной конструкции в системе движения автоматического выключателя, механическая эффективность эффективно улучшается, и работа по работе сведена к минимуму;
Отличная прерывание и длинная электрическая жизнь;
Монтажная рама и поддержка изготовлены из высококачественных стальных пластин, которые согнуты в целом. Обработка поверхности принимает процесс гальванизации горячих уколов. Все открытые крепежные элементы изготовлены из высокопрочных материалов и оцинкованных или стандартных деталей из нержавеющей стали. Оболочка для механизма изготовлена из нержавеющей стали, поэтому продукт обладает превосходной коррозионной стойкостью; высокая механическая надежность и может часто работать;
Из -за присущей высокой изоляции прочности гексафторидного газа серы и оптимального контактного движения автоматического выключателя, выключатель цепи разбивает емкостный ток без правления; Внешний уровень изоляции высок, внешняя изоляция разработана с большим расстоянием ползучий, расстояние коэффициента ползуп составляет ≥31 мм/кВ, а производительность сопротивления грязи превосходна. Он также может безопасно работать в суровых условиях;
Сильная пропускная способность переноса: тест на повышение температуры проводится в соответствии с в 1,2 раза превышает номинальный ток 3150А, то есть 3780a, и в каждой точке все еще существует большая маржа для повышения температуры;
Общий вид продукта является компактным, удобная установка и ввод в эксплуатацию, а рабочая нагрузка на техническое обслуживание невелика.
Приложения:
Защита от энергосистемы: широко используется в сетках 132 кВ или более высокого напряжения для защиты и контроля.
Операции переключения: подходящее для переключения схемы и в качестве разрыва ссылок в взаимосвязи питания.
Высокое использование: идеально подходит для использования в высотных областях из-за его надежного дизайна и передовых технологий.
Условия окружающей среды для использования
Нормальные условия окружающей среды для использования соответствуют следующим требованиям:
а) температура окружающего воздуха -25 ℃ (-40 ℃) ~ +40 ℃;
б) высота ≤2500 м (2000 м);
в) скорость ветра ≤34 м/с;
г) ежедневная разница температур ≤25 ℃;
д) интенсивность солнца ≤1000 Вт/м;
f) Интенсивность землетрясения на уровне землетрясения 8 градусов (горизонтальное ускорение 0,2 г, вертикальное ускорение 0,1 г);
G) толщина льда ≤10 мм;
H) уровень загрязнения воздуха не превышает уровня ⅲ в GB/T 5582;
i) Место установки на открытом воздухе.
Если у пользователя есть особые требования для условий использования среды, он может вести переговоры с экспертами Liyond.
 |
 |
 |
|

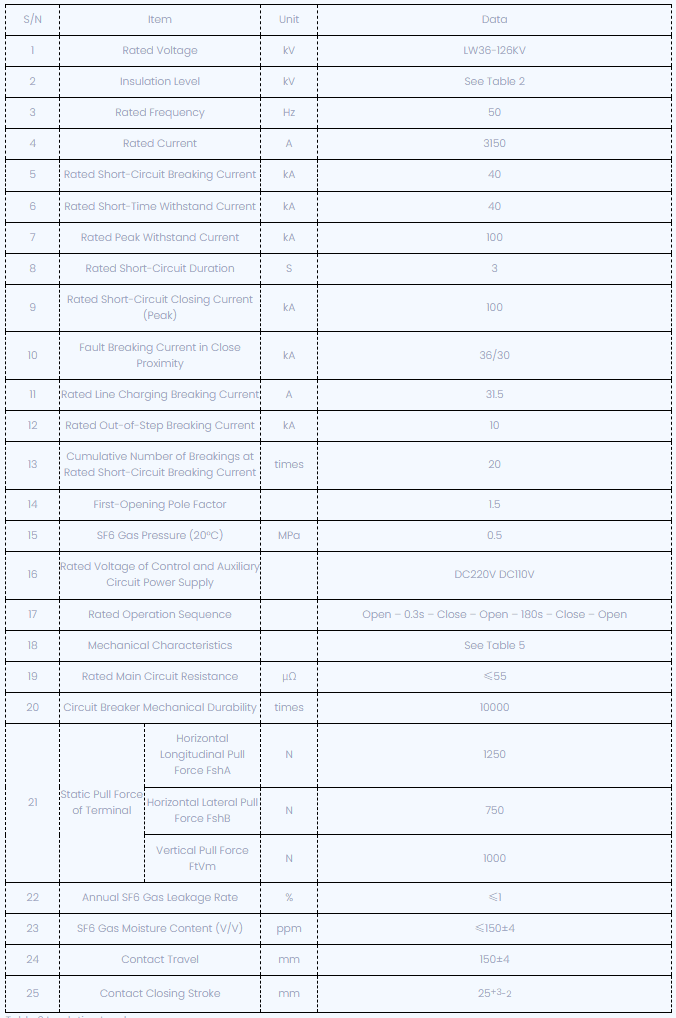

LW36-126 SF6 Технические параметры автоматического выключателя

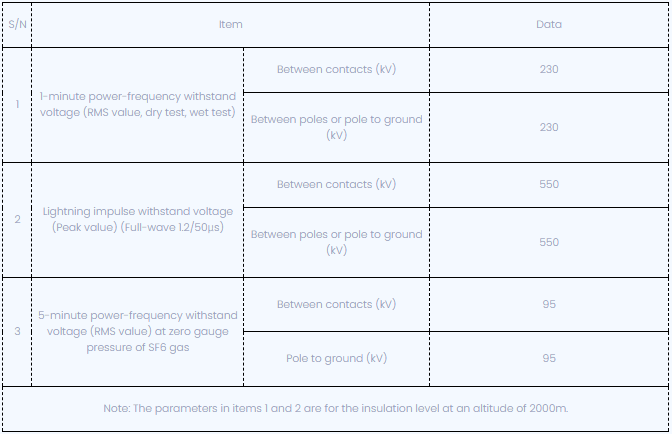

Таблица 2 Уровень изоляции

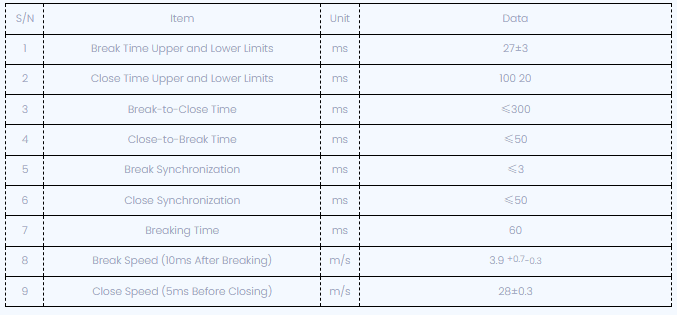

Таблица 3 Механические характеристики
LW36 SF6 Уведомление о выключателе с цепи
Модель и спецификации схемы выключателя;
Помещенные электрические параметры (напряжение, ток, ток разрыва и т. Д.)
Условия окружающей среды для использования (температура окружающей среды, высота, уровень загрязнения окружающей среды)
Электрические параметры управления с номинальной цепью управления (номинальное напряжение двигателя для накопления энергии, номинальное напряжение открывающейся и закрывающей катушки);
Название и количество запасных частей, специального оборудования и инструментов (необходимо (нужно заказать отдельно);
Направление проводки первичного верхнего терминала.
Модель и спецификации схемы выключателя;
Помещенные электрические параметры (напряжение, ток, ток разрыва и т. Д.)
Условия окружающей среды для использования (температура окружающей среды, высота, уровень загрязнения окружающей среды)
Электрические параметры управления с номинальной цепью управления (номинальное напряжение двигателя для накопления энергии, номинальное напряжение открывающейся и закрывающей катушки);
Название и количество запасных частей, специального оборудования и инструментов (необходимо (нужно заказать отдельно);
Направление проводки первичного верхнего терминала.
