Бренд: SOLH от Richge Technology

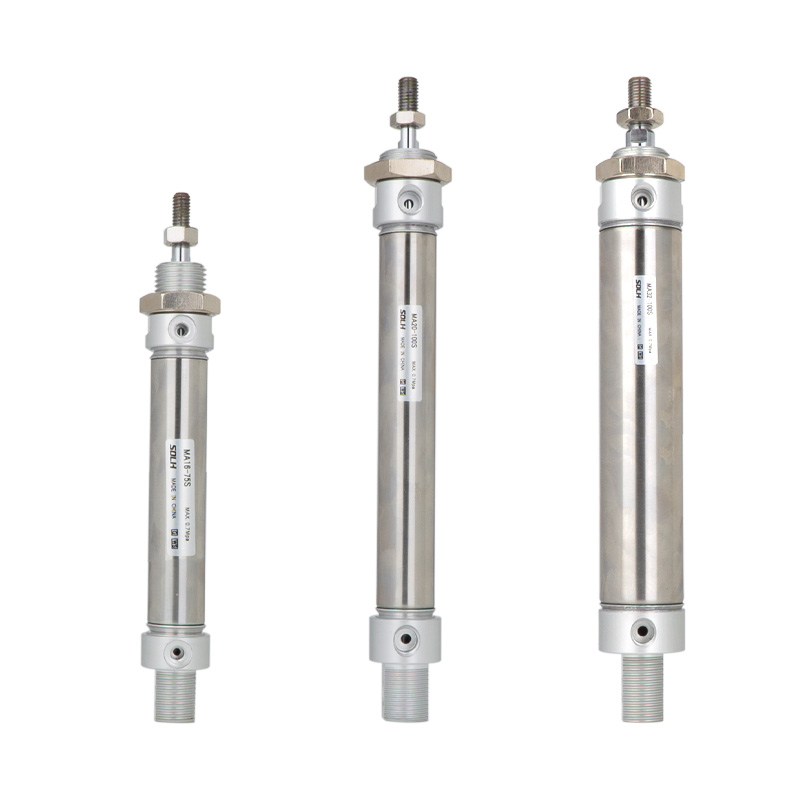

Экономичный мини-цилиндр из нержавеющей стали серии SOLH MA, диаметр отверстия φ16/20/25/32/40/50/63 мм. Взаимозаменяем с сериями SMC CM2/CM3. Высокие эксплуатационные характеристики, продуманная конструкция, универсальные монтажные размеры и устойчивость к коррозии. Широко применяется в легкой промышленности, электронике, упаковке, пищевой промышленности и небольшом автоматическом оборудовании для легких и средних нагрузок, экономичных, чистых или влажных условий труда.
1. Стандарт: внутренний стандарт предприятия, легко взаимозаменяемый с SMC CM2/CM3.
2. Материал: цилиндр и шток поршня из нержавеющей стали 304, торцевые крышки из алюминиевого сплава, устойчивые к ржавчине, устойчивые к влажной, слабой кислоте, слабой щелочи и чистой среде.
3. Структура: гофрированная торцевая крышка и соединение цилиндра, стабильная конструкция и конкурентоспособная стоимость, прямая цилиндрическая форма для простоты обслуживания.
4. Варианты операций
-- MA двойного действия: подача воздуха с обеих сторон, наиболее распространенная стандартная модель.
-- Выдвижение пружины одностороннего действия MSA: выдвигается автоматически при отключении воздуха.
-- Пружинный возврат MTA одностороннего действия: автоматически втягивается при отключении воздуха.
-- Двойной стержень MAD: стержень выдвинут с обеих сторон, синхронное движение, удвоенный эффективный ход.
-- MAJ Регулируемый ход: двойного действия с точной регулировкой хода для точного позиционирования.
5. Подушка: стандартная резиновая подушка для предотвращения столкновений; Дополнительная регулируемая воздушная подушка MAC для снижения ударов и шума при движении на высокой скорости.
6. Уплотнение: специальное двунаправленное уплотнение с канавкой для хранения масла, низкое давление запуска, работа без масла, срок службы ≥5 миллионов циклов.
7. Обнаружение положения: во всех моделях встроено магнитное кольцо (суффикс S), совместимое с магнитными переключателями AirTAC CS1-G или SMC M9B для обратной связи о положении поршня.

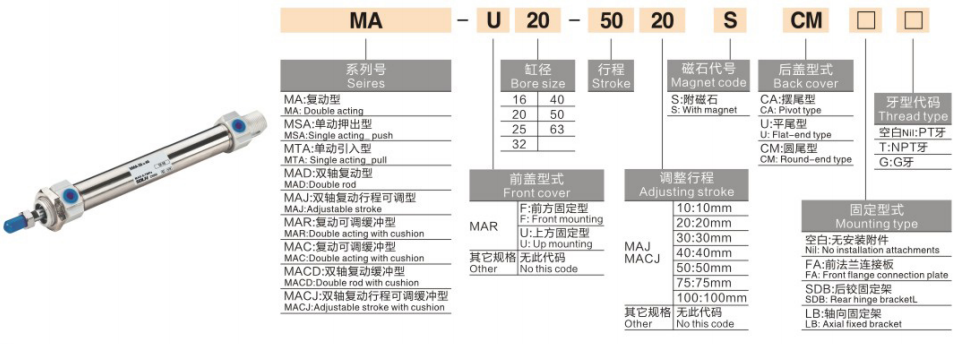

1. Пример модели: MA25-100S-CM-FA
|
Сегмент |
Код |
Определение |
| МА/MSA/MTA/MAD/MAJ |
Вариант серии |
МА=двойного действия MSA = растяжение пружины одностороннего действия MTA=Пружинный возврат одностороннего действия MAD=Двойной стержень MAJ = регулируемый ход |
| 16/20/25/32/40/50/63 |
Размер отверстия (мм) |
φ16~φ63 |
|
100 |
Длина хода |
Макс. 500 мм двойного действия Макс.100 мм одностороннего действия |
|
S |
Магнитное кольцо |
Встроенный магнит (стандартно, обязательно) |
| СМ/КА/У |
Тип задней части |
CM=Цилиндрический хвост; CA=хвост с головкой; U=Плоский хвост |
| ФА/ФБ/ЛБ/СДБ |
Монтажный аксессуар |
FA=Передний фланец; FB=Задний фланец LB=крепление на ножке; SDB=Двойная скоба |
-- MA32-75S-CM: диаметр цилиндра 32, ход 75, двойного действия, цилиндрический хвостовик, встроенный магнит
-- MTA20-50S-U: диаметр цилиндра 20, ход поршня 50, пружинный возврат одностороннего действия, плоский хвостовик
-- MAJ40-100S-CA: диаметр отверстия 40, ход поршня 100, регулируемый ход, хвостовая часть с шарнирной головкой
|
Параметр Элемент |
Спецификация |
| Размеры отверстий |
φ16,20,25,32,40,50,63 мм |
| Рабочее давление |
Двойного действия: 0,1~1,0 МПаОдностороннего действия: 0,2~1,0 МПа |
| Испытательное давление |
1,5 МПа |
| Температура окружающей среды |
-20~+70℃; -10~+60℃ для модели с магнитом |
| Скорость поршня |
50~750 мм/с |
| Подушка |
Стандартная резиновая подушка; Дополнительная регулируемая воздушная подушка MAC |
| Резьба воздушного порта |
PT1/8 (φ16/20/25/32); ПТ1/4 (φ40/50); PT3/8 (φ63) |
| Смазка |
Возможна работа без смазки и без масла. |
| Толерантность к инсульту |
±1,5 мм |
1. МА двойного действия
|
Отверстие (мм) |
Тяга (Н) |
Тяговое усилие (Н) |
Прибл. Горизонтальная нагрузка (кг) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. MTA одностороннего действия (с пружинным возвратом при 0,5 МПа).
|
Отверстие (мм) |
Тяга (Н) |
Усилие возврата пружины (Н) |
Прибл. Горизонтальная нагрузка (кг) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. Задний хвост и варианты крепления
-- Цилиндрический хвост CM: стандартный прямой монтаж (самый популярный)
-- Хвост CA Clevis: задний шарнирный для поворотного механизма.
-- U Плоский хвостовик: плоская установка для ограниченного осевого пространства.
-- Фланец FA/FB: крепление передней/задней фланцевой пластины
-- Крепление на ножке LB: установка бокового осевого кронштейна
-- Двойная скоба SDB: шарнирное соединение для поворотного движения.
2. Основные производные версии
-- MA: Стандартное двойного действия со встроенным магнитом.
-- MSA/MTA: пружина одностороннего действия, растяжение/возврат пружины
-- MAD: Двойной шток двойного действия
-- MAJ: регулируемый ход двойного действия.
-- MAC: двойного действия с регулируемой воздушной подушкой.
1. Выбор отверстия: рассчитайте необходимую тягу и горизонтальную нагрузку, запас прочности ≥50%; Выбирайте MA предпочтительно для проектов с легкой и средней нагрузкой и чувствительных к затратам проектов.
2. Подтверждение хода: добавьте дополнительный запас хода на 10–20 мм; Максимальный ход: двойного действия ≤500 мм, одностороннего действия ≤100 мм.
3. Соответствие конфигурации
-- Режим работы: двойного действия → MA; пружинный возврат одностороннего действия → MTA; точная настройка хода → MAJ
-- Подушка: выберите регулируемую воздушную подушку MAC при скорости бега> 500 мм/с.
-- Обратная связь по положению: все модели оснащены встроенным магнитом и соответствуют магнитным переключателям CS1-G/M9B.
Экономичный мини-цилиндр SOLH MA из нержавеющей стали взаимозаменяем с серией SMC CM2/CM3, обеспечивает множество вариантов и множество вариантов монтажа, экономичный линейный привод для автоматизации легких и средних нагрузок, упаковочных, пищевых и электронных производственных линий.
