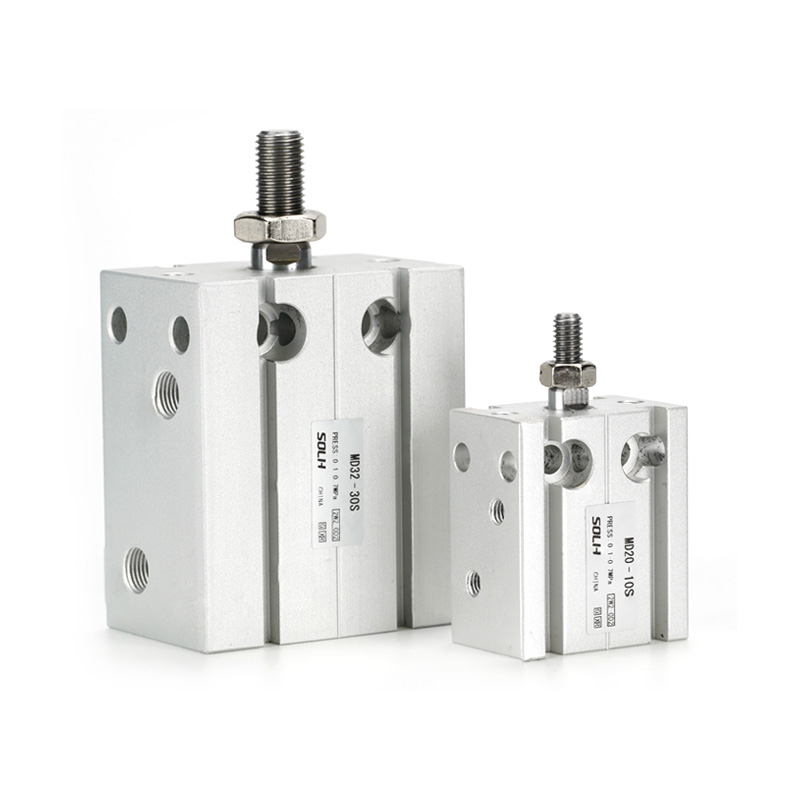

Компактный цилиндр с несколькими креплениями и свободной установкой серии MD

Бренд:SOLH от Richge Technology

Обзор серии продуктов

     Серия SOLH MD представляет собой стандартный многопозиционный миниатюрный цилиндр со свободным монтажом и полнокруглыми монтажными отверстиями, ультратонкой формой блока и возможностью установки под произвольным углом. Предназначен для размещения оборудования в узком пространстве, с высокой плотностью размещения и для рабочих станций прерывистого выталкивания и позиционирования с небольшой нагрузкой.

     5 полных подмоделей охватывают одинарный/двойной шток, одинарное/двойное действие, фиксированный/регулируемый ход.

     -- MD: одинарный шток двойного действия (стандартный универсальный тип)

     -- MSD: одноштоковый одностороннего действия (выдвинутая пружина)

     -- MTD: Одноштоковый, одностороннего действия (втягивание пружины).

     -- MDD: Двойной шток двойного действия (анти кручение, без вращения)

     -- MDJ: Двойной шток двойного действия с регулируемым сзади ходом.

Таблица технических характеристик универсального ядра

Структурный дизайн и основные преимущества производительности

  1. Полный многопозиционный монтаж в 6 направлениях.

     -- Равномерные резьбовые отверстия расположены спереди, сзади, слева, справа, сверху и снизу корпуса цилиндра; можно зафиксировать в любой плоскости и под любым углом. Несколько цилиндров, расположенных бок о бок параллельно, максимально эффективно используют пространство шкафа.

  2. Ультратонкий блочный легкий корпус.

     -- Толщина стенок на 30%~50% тоньше, чем у стандартных цилиндров с круглым корпусом, основной корпус из литого под давлением легкого алюминиевого сплава для миниатюрной конструкции механизма.

  3. Самосмазывающийся подшипник штока поршня.

     -- Встроенная самосмазывающаяся втулка с низким коэффициентом трения на штоке поршня, работа без масла, длительный срок службы и стабильное плавное движение.

  4. Стандартные монтажные пазы магнитного переключателя.

     -- Специальные трапециевидные канавки скольжения на обеих сторонах корпуса цилиндра; легкая сборка, разборка и перестановка положения магнитных герконов без дополнительных кронштейнов.

  5. Встроенная передняя резиновая буферная накладка.

     -- Встроенный буфер на конце стержня поглощает ударную вибрацию, снижает рабочий шум и защищает небольшие приспособления и заготовки.

  6. Расширяемый двойной шток и варианты с регулируемым ходом.

     -- Двойная штанга MDD: высокая устойчивость к скручиванию, нулевое вращательное отклонение, стабильная линейная направляющая при боковой нагрузке.

     -- Регулируемый ход MDJ: задний винт точной настройки для регулировки ограничения хода, гибкий для требований переменной длины позиционирования.

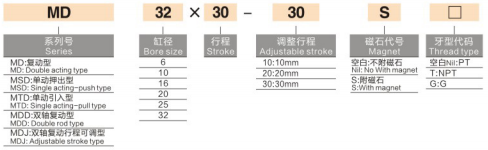

Полные правила именования моделей

  1. Модель 1: Стандартный одноштоковый двойного действия MD16×30S.

     -- MD = код серии, одноштоковый компактный цилиндр двойного действия

     -- 16 = Диаметр отверстия (мм)

     -- 30 = Базовая длина хода (мм)

     -- S = встроенное магнитное кольцо (пусто = нет магнита)

  2.Модель 2: Регулируемая двойная тяга MDJ20×20-10S.

     -- MDJ = Двойной шток двойного действия с регулировкой заднего хода

     -- 20 = Размер отверстия (мм)

     -- 20 = фиксированный базовый ход

     -- 10 = регулируемый дополнительный ход (общий ход = 20 + 10 = 30 мм)

     -- S = дополнительное суффикс встроенного магнитного кольца

Таблица теоретической выходной тяги (единица измерения: Н)

Пошаговое руководство по выбору и типичные области применения

  1. Основные правила выбора

     -- Приоритет ограничения пространства: узкая установочная полость, плотная компоновка, необходимость установки под разными углами → Выбирайте компактный блочный цилиндр серии MD.

     -- Проверка состояния нагрузки: Чистая осевая легкая нагрузка без бокового отклонения → Стандартный одиночный стержень MD; Имеется боковое скручивание/смещение боковой нагрузки → Модель MDD с двойной тягой и защитой от вращения

     -- Требование регулировки хода: переменный ход позиционирования требует точного ограничения → вариант с регулируемым ходом MDJ с двойной тягой

     -- Обратная связь по сигналу положения: добавьте суффикс S к магнитному переключателю CMSH/DMSH для обнаружения хода ПЛК.

  2. Типичные сценарии промышленного применения

     -- 3C и автоматизация производства полупроводников: зажим мини-приспособлений, проталкивание материала, обжатие компонентов, станции точного позиционирования.

     -- Общее автоматизированное оборудование: блокировка заготовки, переключение станций, небольшие линейные возвратно-поступательные механизмы.

     -- Сборка бытовой техники и оборудования: запрессовка мелких деталей, защелкивание, дозирование микроклея.

     -- Упаковочное и пищевое оборудование: транспортировка легких грузов, зажим продукции, автоматическое сортировочное разделение.

Краткое изложение одним предложением

     Компактный цилиндр SOLH MD со свободным креплением в разных направлениях охватывает варианты MDJ с одинарным/двойным штоком, одинарного/двойного действия и регулируемым ходом с полными 6-сторонними монтажными отверстиями, встроенным буфером и дополнительным магнитным кольцом, ультратонкая легкая конструкция, идеально подходящая для зажима, извлечения и позиционирования легких нагрузок в 3C, полупроводниковом, упаковочном и мини-автоматическом оборудовании.
