Цилиндр с длинноходовым направляющим стержнем серии MGG для тяжелых условий эксплуатации | Пневматический цилиндр сверхвысокой жесткости

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

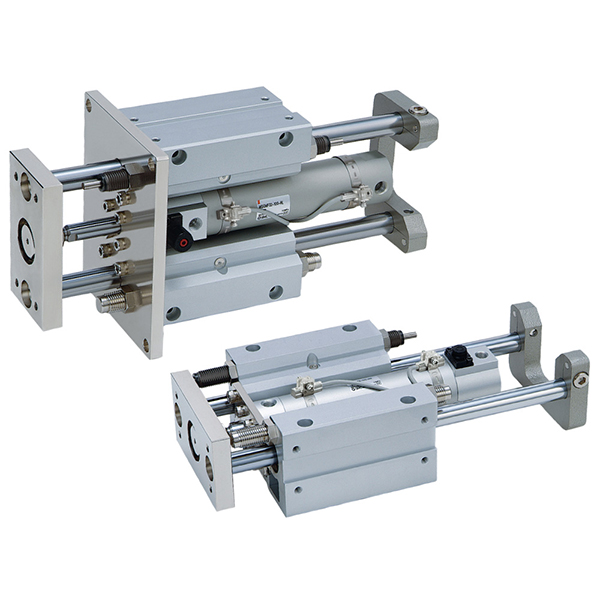

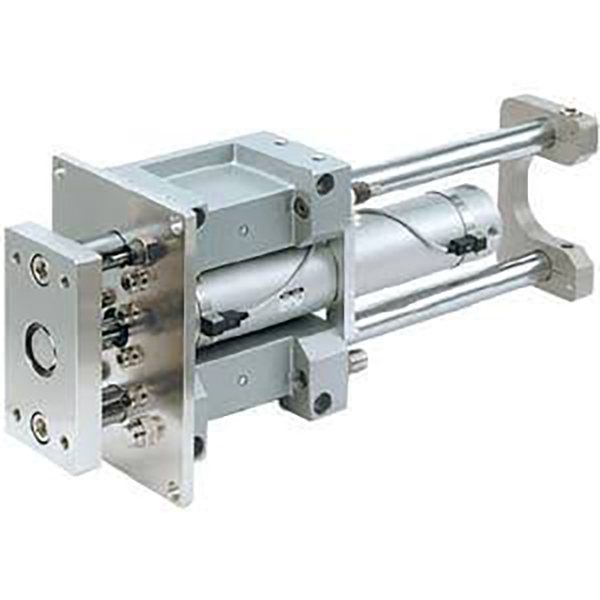

     Серия SOLH MGG — это профессиональные сверхмощные цилиндры с длинным ходом направляющего стержня, имеющие круглую трубку цилиндра + внешнюю конструкцию с двойным направляющим стержнем. Эта серия, разработанная для обеспечения сверхвысокой жесткости, экстремальной устойчивости к боковым нагрузкам, стабильной работы при больших перемещениях и высокоточной защиты от вращения, охватывает размеры отверстий от φ20 мм до φ100 мм и предлагает две настраиваемые модели: тип подшипника скольжения из углеродистого сплава MGGM и тип высокоточного шарикоподшипника MGGL. Он специально разработан для условий работы с длинным ходом, тяжелыми нагрузками, ударами и эксцентриками, широко применяется в автоматизированных подъемных, поступательных, останавливающих и толкающих станциях.

Ключевые структурные преимущества

• Конструкция сверхвысокой жесткости для тяжелых условий эксплуатации: Серия MGG, оснащенная толстой круглой цилиндрической трубкой и двойными внешними направляющими стержнями большого диаметра с широким пролетом, обеспечивает лучшую в отрасли устойчивость к изгибу, кручению и поперечным силам. Его боковая нагрузка более чем в 3 раза выше, чем у обычных цилиндров, что обеспечивает нулевое провисание при длинных ходах и нулевое смещение при тяжелых нагрузках.

• Лучшие в отрасли характеристики при большом ходе хода: Полная серия поддерживает максимальный стандартный ход 1300 мм, что значительно превышает пределы хода серий MGP и MGQ. Он идеально подходит для транспортировки материалов на большие расстояния, подъема платформ с большим ходом и расширенных сценариев линейного вождения.

• Конфигурации с двумя подшипниками для полных сценариев

￮ МГГM (подшипник скольжения): Оборудованная скользящей втулкой из углеродистого сплава, она обладает превосходной устойчивостью к поперечным нагрузкам, ударопрочностью и износостойкостью, что делает ее лучшим выбором для работы в тяжелых, пыльных и тяжелых условиях с высокими нагрузками.

￮ МГГЛ (Шарикоподшипник): Использование высокоточных линейных шарикоподшипников обеспечивает сверхнизкое трение, сверхплавное движение хода и стабильную высокочастотную езду на велосипеде, что идеально подходит для точного позиционирования с длинным ходом и высокоскоростного возвратно-поступательного движения.

• Стандартный встроенный гидравлический буфер: В отличие от обычных резиновых буферных цилиндров, серия MGG в стандартной конфигурации оснащена двусторонними встроенными гидравлическими буферами. Он эффективно поглощает огромную энергию удара, возникающую при длинном ходе и высокоскоростном движении, устраняя шум столкновений и защищая оборудование и детали от ударных повреждений.

• Сверхвысокая точность предотвращения вращения: Обеспечивает исключительную точность предотвращения вращения ±0,02°~±0,07°, а отверстия большего размера обеспечивают более высокую точность. Модель φ100 мм достигает максимальной точности ±0,02°, гарантируя чрезвычайно стабильное и надежное многократное позиционирование.

• Модульная конструкция, не требующая особого обслуживания: Корпус цилиндра и направляющая рама имеют независимую модульную конструкцию, позволяющую раздельно заменять трубку цилиндра и компоненты поршня, что значительно снижает затраты на последующее техническое обслуживание. Разнонаправленные канавки магнитных переключателей обеспечивают гибкую установку определения положения.

Полные правила именования моделей

Примеры моделей: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Примеры стандартных заказов

• МГГM40-300S: диаметр отверстия 40 мм, длина хода 300 мм, подшипник скольжения со встроенным магнитом.

• МГГL25-200J-30S: диаметр отверстия 25 мм, стандартный ход 200 мм, регулируемый ход 30 мм, прецизионный шарикоподшипник.

• МГГM63-400F-XB6: диаметр цилиндра 63 мм, ход поршня 400 мм, фланцевое крепление, устойчивый к высоким температурам цилиндр для тяжелых условий эксплуатации.

Стандартные основные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное давление 0,5 МПа)

1. Общие параметры производительности

• Диапазон рабочего давления: 0,1~1,0 МПа; Испытательное давление: 1,5 МПа

• Температура окружающей среды: -10℃~60℃ (обычная среда безо льда); -10℃~150℃ (высокотемпературная версия -XB6)

• Рабочая скорость поршня: 50~1000 мм/с, специально оптимизировано для работы на высоких скоростях с длинным ходом

• Буферный режим: Стандартный двухсторонний гидравлический буфер с мощным поглощением энергии удара.

• Режим смазки: Работа без масла и обслуживания, подходит для различных промышленных условий.

2. Теоретические данные по тяге (@0,5 МПа, единица измерения: Н)

3. Данные о весе продукта (ход поршня 100 мм, единица измерения: кг)

Сравнение выбора ядра MGGM и MGGL

Способы монтажа и типичные сценарии применения

1. Варианты двойного монтажа

• Базовый тип (Б): Предварительно зарезервированные отверстия для винтов на нижней и боковых поверхностях для прямого крепления. Отличается простой сборкой и разборкой, подходит для обычного горизонтального и вертикального расположения оборудования.

• Тип фланца (F): Монтажная конструкция с передним фланцем, специально разработанная для вертикального толкания вниз, тяги и подвешивания грузов, обеспечивает стабильную несущую нагрузку.

2. Основные промышленные применения

• Длинноходная подъемная платформа: Подъем оборудования и вертикальное перемещение верстака, поддержка сверхдлинного хода до 1300 мм, сохранение устойчивости с нулевым провисанием при полной нагрузке при полной нагрузке.

• Конвейерный перевод для тяжелых условий эксплуатации: перемещение заготовок, перемещение поддонов и перемещение материала на большие расстояния; Отличные антиэксцентриковые и антисмещающие характеристики обеспечивают постоянную точность работы.

• Ударопрочная остановочная станция: Остановка заготовок производственной линии, позиционирование и ограничение ударов; стандартный гидравлический буфер полностью поглощает мгновенную кинетическую энергию удара, обеспечивая защиту оборудования.

• Общая автоматизация Вождение в тяжелых условиях: Подъем приспособления, выброс тяжелых деталей и эксцентриковое перемещение груза; заменяет традиционные комбинации разъемного цилиндра и тяжелой направляющей стойки, что упрощает механическую конструкцию и повышает стабильность системы.

Сравнение основных различий между MGG, MGP и MGQ (руководство по выбору ключей)

Трехэтапное руководство по быстрому выбору

1. Выбор размера отверстия: Выберите размер отверстия в соответствии с фактической рабочей нагрузкой. Сохраняйте теоретическую тягу ≥ фактической нагрузки × 1,5; зарезервируйте 80% запас прочности для условий работы с длинным ходом, чтобы предотвратить провисание штока и отклонение положения.

2. Выбор типа подшипника: выбирайте подшипник скольжения MGGM для работы в тяжелых, пыльных и ударных условиях; Выбирайте шарикоподшипник MGGL для точного позиционирования с длинным ходом и высокочастотного циклического движения.

3. Выбор функциональной конфигурации

￮ Требование сверхдлинного хода: отдайте предпочтение серии MGG (макс. ход 1300 мм, что превышает возможности MGP/MGQ)

￮ Требование к обнаружению положения: Оборудуйте конфигурацию магнита S + разнонаправленные магнитные переключатели.

￮ Высокая температура: выберите вариант -XB6, устойчивый к высоким температурам (-10℃~150℃).

Краткое изложение одним предложением

     Сверхмощный цилиндр с длинным ходом направляющего стержня серии SOLH MGG отличается максимальной жесткостью, чрезвычайной ударопрочностью и лучшей в отрасли стабильностью длинного хода 1300 мм, оснащен стандартным гидравлическим буфером и сверхвысокой точностью предотвращения вращения, что становится оптимальным решением для тяжелых, дальнобойных и ударных автоматических приводных станций.
