Тонкий компактный цилиндр с направляющим стержнем серии MGP | Высокожесткий невращающийся пневматический цилиндр

Бренд: SOLH от Richge Technology

Обзор продукта и структурные особенности

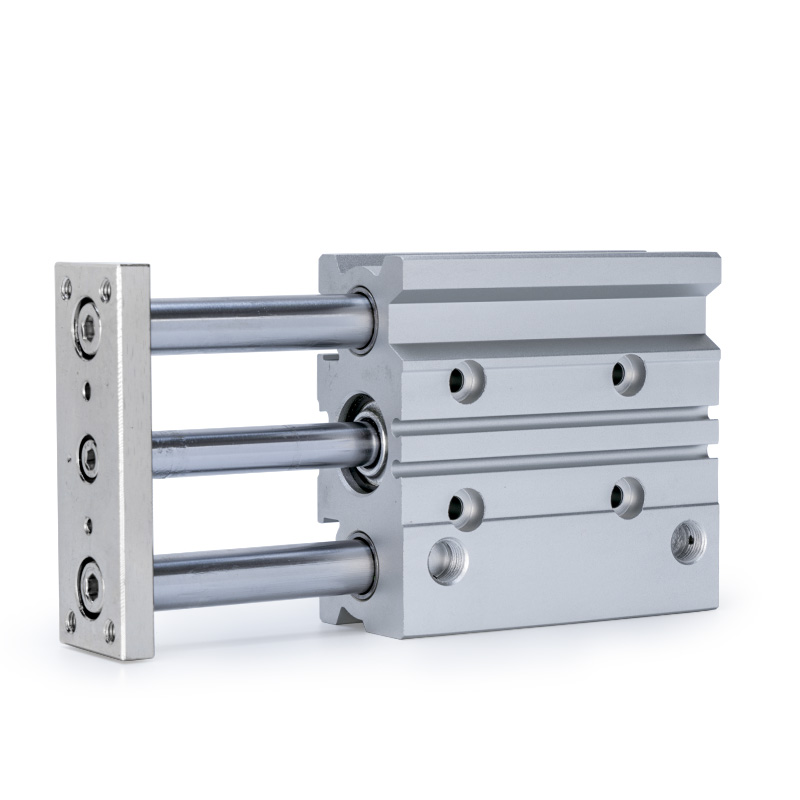

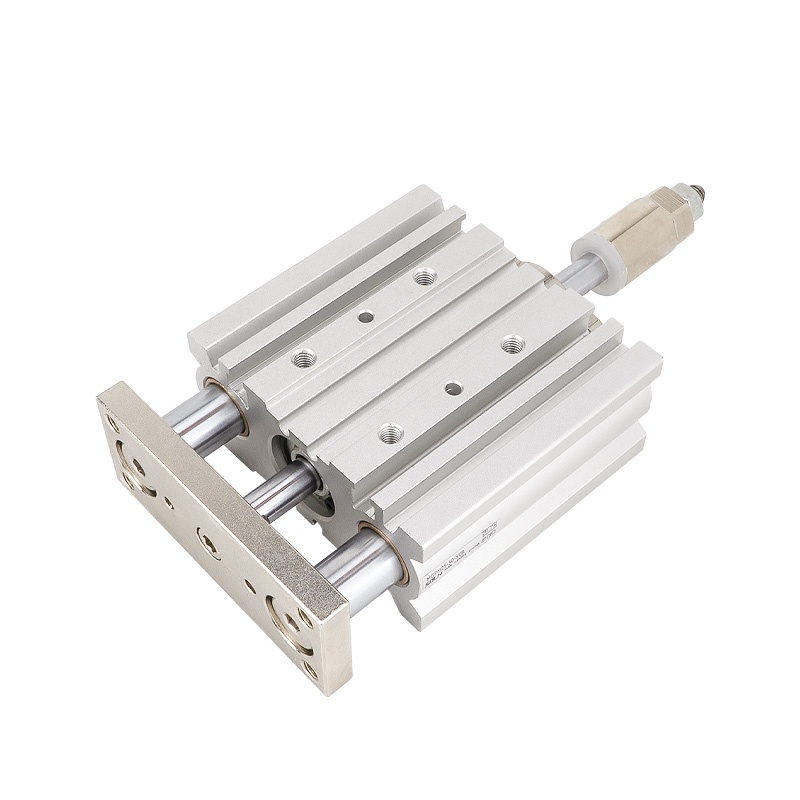

     Серия SOLH MGP представляет собой высокожесткий тонкий цилиндр с двойным направляющим стержнем, объединяющий корпус цилиндра, двойные направляющие стержни и прецизионные подшипники. Обладая встроенной защитой от скручивания и высокой устойчивостью к поперечным нагрузкам, он не требует внешнего направляющего механизма. Благодаря плоскому, сверхтонкому корпусу и легкому весу (вес уменьшен на 17–24 % по сравнению с обычными цилиндрами) он идеально подходит для компактных систем автоматизации для сценариев прессования, позиционирования, подъема и перемещения заготовок. Три взаимозаменяемых типа подшипников подходят для тяжелых, высокоскоростных и сверхточных условий работы, реализуя полноценные универсальные решения для линейного привода.

Основные структурные преимущества

• Коаксиальная конструкция с двумя направляющими стержнями: Поршень и двойные направляющие штанги имеют интегрированную коаксиальную компоновку, обеспечивающую синхронную работу, эффективно устраняющую отклонение и скручивание во время движения и значительно улучшающую общую жесткость и стабильность.

• Дополнительная многотипная буферизация: Стандартные двухсторонние резиновые буферы для стабильной работы в обычном режиме; дополнительный буфер с воздушной подушкой (тип AZ, доступен для диаметра отверстия ≥20 мм) для устранения жесткого удара во время циклического движения с высокой скоростью и большой нагрузкой.

• Ультратонкий легкий корпус: Оптимизированная плоская тонкая конструкция экономит место для установки и снижает общий вес оборудования, подходит для высокоинтегрированного компактного автоматизированного оборудования.

• Встроенная магнитная канавка: Зарезервированный паз для направляющего стержня для прямой установки магнитного переключателя без дополнительных кронштейнов, что обеспечивает простую и аккуратную настройку обратной связи по положению.

Три основные подсерии (классификация подшипников и основные принципы выбора)

     Серия MGP разделена на три подмодели, основанные на внутренних несущих конструкциях, охватывающие высокоскоростные, износостойкие, тяжелые условия эксплуатации и сверхточные сценарии с нулевым зазором, что является основной основой для быстрого выбора модели.

Полные правила именования моделей

Пример модели: MGPM20-50Z-M9B

1. Определение сегмента кода

• Код серии: MGP + суффикс подшипника (M/L/A), обозначающий тонкий цилиндр с двумя направляющими штоками и различными конфигурациями подшипников.

• Размер отверстия: 12/16/20/25/32/40/50/63/80/100 (мм, полный промышленный стандарт)

• Длина хода: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 мм (стандартный полный диапазон хода)

• Конфигурация буфера и магнитного кольца

￮ Z: Стандартный тип, двойной резиновый буфер + встроенное магнитное кольцо, совместимо с установкой магнитного переключателя.

￮ AZ: Буферный тип с воздушной подушкой (только для диаметра отверстия ≥20 мм), эффективно противостоит ударам при работе на высоких скоростях и при больших нагрузках.

￮ Нет суффикса: Без магнитного кольца магнитный переключатель установить невозможно.

• Магнитный переключатель: Опционально M9B, A93, D-M9N и другие модели, устанавливаются непосредственно в пазы направляющих стержней без монтажных кронштейнов.

2. Типичные примеры заказов

• МГПМ20-50Z: диаметр отверстия 20 мм, ход поршня 50 мм, подшипник скольжения, стандартный резиновый буфер с магнитным кольцом.

• МГПЛ25-100Z-A93: диаметр отверстия 25 мм, ход 100 мм, высокоскоростной шарикоподшипник, с магнитным переключателем A93.

• МГПА32-75AZ: диаметр отверстия 32 мм, ход поршня 75 мм, высокоточный подшипник, буфер на воздушной подушке для высокоточной защиты от ударов.

Общие основные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное рабочее давление)

• Режим работы: Возвратно-поступательное движение двойного действия.

• Диапазон рабочего давления: 0,12~1,0 МПа; Минимальное стартовое давление: 0,1 МПа.

• Испытательное давление: 1,5 МПа

• Температура окружающей среды: -10℃~60℃ (требуется свободная ото льда среда)

• Рабочая скорость: 50~500 мм/с (MGPL макс. 500 мм/с; MGPM/MGPA макс. 400 мм/с)

• Буферный режим: Стандартный двухсторонний резиновый буфер; Буфер на воздушной подушке опционально для диаметра отверстия 20–100 мм.

• Точность без вращения: MGPM ±0,05~0,07 мм; МГПЛ ±0,03~0,05 мм; МГПА ±0,01 мм

Спецификация размера порта

• Отверстие 12/16 мм: M5×0,8

• Отверстие 20/25/32 мм: PT1/8

• Отверстие 40/50 мм: PT1/4

• Отверстие 63/80/100 мм: PT3/8

Теоретические данные по усилию и натяжению (@0,5 МПа, единица измерения: Н)

Рекомендации по быстрому выбору из одного предложения

1. Выбор модели подшипника: Выбирайте MGPM для тяжелых, износостойких и пыльных сред; выбирайте MGPL для высокой скорости, низкого трения и частой езды на велосипеде; Выбирайте MGPA, если вам требуется сверхточное позиционирование и высокая повторяемость.

2. Конфигурация магнитного кольца: выберите суффикс Z для оборудования, требующего определения положения и обратной связи по сигналу; выберите базовый тип, отличный от Z, если функция переключения не требуется.

3. Выбор режима буфера: Использование буфера на воздушной подушке AZ для условий работы на высоких скоростях, с длинным ходом и сильными ударами; стандартный резиновый буфер применим для обычных общих сценариев.

4. Соответствие диаметра и хода поршня: Выберите подходящий размер отверстия в соответствии с фактическими требованиями к нагрузке и осевой нагрузке; стандартный диапазон хода составляет 5–300 мм, что соответствует большинству требований промышленной автоматизации.

Типичные сценарии применения

• Электронная автоматизация: позиционирование печатной платы, прессование компонентов, подъем микромодулей и точная сборка электронных деталей.

• Оборудование точного обнаружения: Обнаружение подъема зонда, позиционирование и зажим заготовки, высокоточная установка и калибровка.

• Упаковочное и логистическое оборудование: Передача заготовки на короткие расстояния, подъем и позиционирование материала, стабильная возвратно-поступательная подача.

• Общая промышленная автоматизация: Компактное оборудование предельного позиционирования, штамповочное вспомогательное прессование, тихоходная сверхмощная циклическая работа в пыльных цехах.

Краткое изложение одним предложением

     Тонкий компактный цилиндр с направляющим стержнем серии SOLH MGP объединяет три конфигурации подшипников для работы в тяжелых, высокоскоростных и сверхточных сценариях, отличается высокой жесткостью, высокой устойчивостью к боковым нагрузкам и компактной конструкцией, что делает его самым универсальным универсальным линейным приводным цилиндром с двойной направляющей для промышленной автоматизации.
