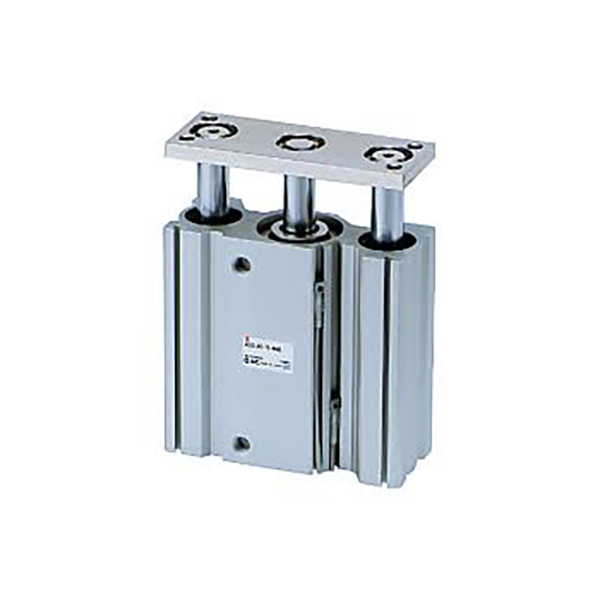

Компактный цилиндр с направляющей тягой серии MGQ

Тонкий компактный цилиндр с направляющим стержнем серии MGQ | Пневматический цилиндр высокой жесткости, предотвращающий вращение

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

     Серия SOLH MGQ представляет собой тонкий интегрированный цилиндр с направляющим стержнем, предназначенный для станций автоматизации с ограниченным пространством. Благодаря ультратонкой конструкции интегрированного направляющего стержня он обеспечивает выдающуюся устойчивость к поперечным нагрузкам и высокоточные характеристики предотвращения вращения. Охватывая полный диапазон диаметров от φ12 мм до φ100 мм, эта серия предлагает две конфигурации подшипников с сердечником: подшипник скольжения MGQM и шарикоподшипник MGQL. Он широко применяется для точного перемещения, подъема, остановки и позиционирования заготовок, которые требуют компактной установки, жесткого направления и работы с нулевым отклонением.

Ключевые структурные преимущества

• Ультратонкий интегрированный корпус: Направляющие стержни и корпус цилиндра отлиты за одно целое, что позволяет сократить общую толщину на 50% по сравнению с традиционными цилиндрами с направляющими стержнями. Это оптимальный выбор для очень компактной конструкции оборудования и мест установки в ограниченном пространстве.

• Конструкция высокой жесткости с двумя направляющими: Симметричная двойная опора направляющего стержня значительно повышает устойчивость к поперечным нагрузкам, а боковая нагрузка более чем в два раза выше, чем у обычных стопорных цилиндров. Он эффективно противостоит изгибу и кручению, адаптируясь к эксцентричной нагрузке и ударным условиям работы.

• Лучшая в своем классе точность предотвращения вращения: Шарикоподшипниковый тип MGQL обеспечивает сверхвысокую точность без вращения ±0,04°~±0,08° (более высокая точность при большем диаметре отверстия); Тип подшипника скольжения MGQM обеспечивает стабильную точность позиционирования ±0,05°~±0,10°, отвечая разнообразным требованиям к точности позиционирования.

• Конфигурация с двумя подшипниками для полных сценариев: Подшипник скольжения (MGQM) для тяжелых, пыльных и суровых условий эксплуатации с низкой стоимостью; шарикоподшипник (MGQL) для сверхплавного движения с низким коэффициентом трения и высокочастотной точной езды на велосипеде.

• Стандартная премиум-конфигурация: Встроенное магнитное кольцо для совместимости с магнитными переключателями, двухсторонние резиновые буферы для стабильной работы, безмасляная и необслуживаемая конструкция, подходящая для чистых промышленных сред.

• Полные стандартные характеристики: Полные размеры отверстий от φ12 мм до φ100 мм, со стандартным ходом от 25 мм до 250 мм, что соответствует большинству сценариев автоматического вождения со средней и большой нагрузкой.

Полные правила именования моделей

Пример модели: MGQM32-50-M9BW-XB6

Примеры стандартных заказов

• МГКM25-30: диаметр отверстия 25 мм, ход поршня 30 мм, подшипник скольжения стандартного типа.

• МГКL40-75-2M9B: диаметр отверстия 40 мм, ход поршня 75 мм, шарикоподшипниковый тип с двойными магнитными переключателями.

• МГКM50-100-XB6: диаметр отверстия 50 мм, ход поршня 100 мм, модель с устойчивым к высоким температурам подшипником скольжения.

Стандартные основные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, номинальное давление 0,5 МПа)

1. Общие параметры производительности

• Диапазон рабочего давления: 0,12~1,0 МПа (φ12/16); 0,1~1,0 МПа (φ20~100)

• Температура окружающей среды: -10℃~60℃ (обычная среда безо льда); -10℃~150℃ (высокотемпературная версия XB6)

• Рабочая скорость поршня: 50–500 мм/с (φ12–63); 50~400 мм/с (большое отверстие φ80/100)

• Буферный режим: Стандартный двухсторонний резиновый буфер; дополнительный буфер на воздушной подушке для тяжелых условий работы

• Режим смазки: Работа без масла и обслуживания, подходит для чистых мастерских.

2. Теоретические данные по тяге (@0,5 МПа, единица измерения: Н)

3. Данные о весе продукта (ход поршня 50 мм, единица измерения: кг)

Сравнение выбора ядра MGQM и MGQL

Способы монтажа и типичные сценарии применения

1. Гибкая конструкция с несколькими креплениями

• Прямой монтаж на кузове: Зарезервированные отверстия для винтов сверху, снизу и по бокам для прямого крепления; модели диаметром более 32 мм имеют 4-сторонние пазы для переключателей для установки всенаправленных магнитных переключателей, что обеспечивает быструю сборку и техническое обслуживание.

• Дополнительный вспомогательный монтаж: Доступны аксессуары для фланцев (F) и опорных кронштейнов (L), поддерживающие горизонтальное и вертикальное расположение под разными углами для адаптации к различным конструкциям оборудования.

2. Основные промышленные применения

• Автоматизация конвейерных линий: остановка заготовки, позиционирование паллеты и подъем материала; Высокая ударопрочность предотвращает смещение заготовки при высокоскоростной транспортировке и ограничении.

• Электронная прецизионная обработка 3C: выталкивание выводов печатной платы, позиционирование обжатия клемм и легкий перенос заготовки; Высокая точность предотвращения вращения обеспечивает точную сборку с нулевым отклонением.

• Упаковочное оборудование: Привод перегородки материала, переключение ворот силоса и толкание материала на короткие расстояния; ультратонкий корпус идеально адаптируется к компактной компоновке упаковочного оборудования.

• Общая промышленная автоматизация: Подъем приспособления, выброс деталей и эксцентриковое перемещение груза; заменяет традиционные отдельные комбинации цилиндра и направляющего стержня, что упрощает конструкцию оборудования и снижает затраты.

Комплексное сравнение серий MGQ, MGP и MGG

Трехэтапное руководство по быстрому выбору

1. Выбор размера отверстия: Рассчитайте необходимую тягу на основе фактической нагрузки; выберите размер отверстия с теоретической осью ≥ фактической нагрузки × 1,5, оставив 50% запас прочности во избежание перегрузки.

2. Выбор типа подшипника: Выбирайте подшипник скольжения MGQM для работы в тяжелых, пыльных и эксцентричных условиях; выберите шарикоподшипник MGQL для высокоточного позиционирования и высокочастотного циклического движения.

3. Выбор функциональной конфигурации

￮ Требование к обнаружению положения: оборудуйте магнитные переключатели M9B/M9BW (возможна 4-сторонняя установка для диаметра отверстия ≥32 мм)

￮ Высокая температура: выберите вариант -XB6, устойчивый к высоким температурам (макс. 150 ℃).

￮ Ударопрочная работа: переход на дополнительный буфер с воздушной подушкой (в стандартной комплектации с резиновым буфером)

Краткое изложение одним предложением

     Ультратонкий цилиндр с направляющим стержнем высокой жесткости серии SOLH MGQ сочетает в себе компактную конструкцию, высокую устойчивость к поперечной нагрузке и сверхвысокую точность предотвращения вращения, обеспечивая экономичные и высокостабильные решения для линейного привода для компактных, точных и тяжелых автоматических остановочных, подъемных и толкающих станций.
