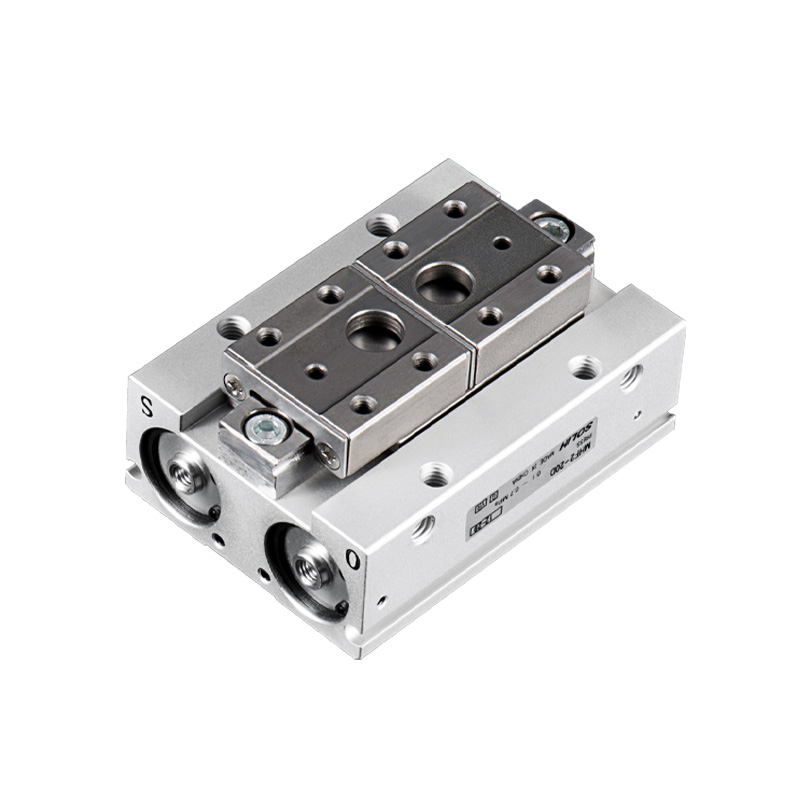

Серия SOLH MHF2 — это ультраплоские двухпоршневые линейные направляющие и параллельные захваты с двумя кулачками. Основная особенность: высота корпуса составляет всего 1/3 от эквивалентного захвата MHZ2, что эффективно снижает изгибающий момент на концах, сохраняя при этом высокую точность позиционирования. Доступны три дополнительных диапазона хода. Четырехсторонняя монтажная конструкция. Специально разработан для высокоточных приложений с ограниченным пространством и низкой нагрузкой: миниатюрных линейных модулей, небольших роботов EOAT, полупроводников, электроники и прецизионных сборочных станций.
-- Структура: двойной поршень + прецизионная линейная направляющая (Φ25/Φ32 использует направляющую на циркулирующем шарикоподшипнике). Чистое параллельное линейное движение кулачков без раскачивания, высокая жесткость. Основной корпус из алюминиевого сплава, губки из нержавеющей стали, встроенное магнитное кольцо. Четырехсторонние пазы для крепления магнитного переключателя; Варианты монтажа: нижнее резьбовое отверстие/боковое резьбовое отверстие/сквозное отверстие.
-- Тип действия: только двойного действия D (двунаправленное управление воздухом, без версии одностороннего действия). Встроенный дроссельный клапан для регулировки скорости перемещения и плавной работы.
-- Сверхплоская компоновка: высота уменьшена примерно на 66% по сравнению с MHZ2 при одинаковой силе зажима, что значительно снижает изгибающий момент на концах и повышает стабильность позиционирования.
-- Конфигурация хода: 3 варианта хода на отверстие: D (короткий) / D1 (средний) / D2 (длинный) для соответствия заготовкам различной ширины.
-- Точность позиционирования: точность повторения ± 0,04 ~ ± 0,05 мм, стабильна при высокочастотной езде на велосипеде.

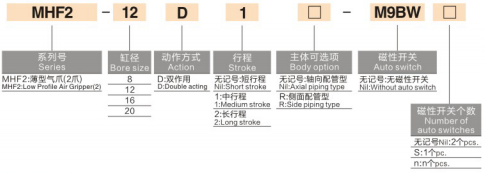

1. Пример модели: MHF2-16D1-S-M9BW
|
Сегмент |
Код |
Описание |
|
1 |
МХФ2 |
Серия: Ультратонкий параллельный захват |
|
2 |
16 |
Размер отверстия: 8,12,16,20,25,32 мм (новая большая спецификация Φ25/32) |
|
3 |
Д/Д1/Д2 |
Степень хода / D = короткий ход / D1 = средний ход / D2 = длинный ход |
|
4 |
-С |
Опция с магнитным кольцом Пусто = магнит отсутствует; S = встроенное магнитное кольцо для магнитного переключателя |
| 5 | -M9B |
Тип магнитного переключателя M9B(NPN) / M9N(PNP) / M9P Длина провода: стандартная 0,5 м; Ш=1м L=3 м |
|
6 |
Суффикс монтажного кода |
Пустой = стандартное резьбовое отверстие 2 = монтаж через сквозное отверстие F = фиксированный тип с одной кулачком |
2. Пример стандартного заказа
2.1 МХФ2-20Д2-С-М9БВ
-- Диаметр отверстия 20, длинный ход D2, встроенное магнитное кольцо, магнитный переключатель M9B с кабелем длиной 1 м.
|
Параметр Элемент |
Стандартная спецификация |
| Количество челюстей |
2 кулачка, чисто параллельное линейное открытие и закрытие |
| Режим работы |
Только двойного действия (без варианта одностороннего действия) |
| Рабочее давление |
Отверстие 8: 0,15–0,7 МПа Отверстие 12–32: 0,1–0,7 МПа (оптимальное рабочее давление: 0,5 МПа) |
| Испытательное давление |
1,0 МПа |
| Температура окружающей среды |
-10 ~ 60 ℃ (без обледенения внутри воздушного трубопровода) |
| Повторите точность позиции |
Отверстие 8/12: ±0,05 мм Отверстие 16~32: ±0,04 мм |
| Максимальная рабочая частота |
Короткий ход (D): 120 циклов в минуту Средний/длинный ход (D1/D2): 60 циклов в минуту |
| Резьба воздушного порта |
8/12:M3×0,5 16/20/25/32: M5×0,8 |
| Смазка |
Безмасляная работа; Пищевая смазка NSF-H1 опционально |
| Установка переключателя |
Четырехсторонние скользящие канавки, магнитный переключатель можно установить с обеих сторон. |
| Варианты монтажа |
Нижняя, боковая, сквозная, универсальная установка в разных направлениях. |
|
Отверстие (мм) |
Полная модель |
Ход одной челюсти (мм) |
Максимальное общее отверстие (мм) |
Сила зажима (Н) |
Высота корпуса (мм) |
Вес нетто (г) |
|
8 |
МХФ2-8Д |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
МХФ2-8Д1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
МХФ2-8Д2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
МХФ2-12Д |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
МХФ2-12Д1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
МХФ2-12Д2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
МХФ2-16Д |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
МХФ2-16Д1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
МХФ2-16Д2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
МХФ2-20Д |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
МХФ2-20Д1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
МХФ2-20Д2 |
80 |
160 |
95.0 |
41 |
280 |
Важное примечание: Усилие зажима уменьшается по мере увеличения длины выдвижения кулачков L. При выборе необходимо проверить допустимый изгибающий момент, коэффициент запаса прочности ≥1,5.
-- Место для установки строго ограничено, а высота ограничена: тонкие линейные модули, миниатюрный концевой исполнительный механизм робота.
-- Требуемый низкий изгибающий момент, стабильная параллельная высокая точность: полупроводники, электроника 3C, прецизионная сборка оборудования.
-- Гибкие требования к согласованию хода: выбирайте короткий/средний/длинный ход для адаптации к различной ширине заготовки.
-- Требуется многоугольный монтаж и двустороннее определение положения для компактного интегрированного механизма.
-- Выберите размер отверстия и ход в соответствии с ограничением по высоте и шириной заготовки: Последовательность приоритетов D (короткий) → D1 (средний) → D2 (длинный)
-- Добавьте суффикс -S магнитное кольцо + переключатель M9B/M9N/M9P, если ПЛК требует обратной связи о положении открытия/закрытия кулачка.
-- Выбор крепления: стандартное резьбовое отверстие (по умолчанию); суффикс -2 для установки через отверстие, подходит для тонких платформ и кронштейнов
-- Проверка нагрузки: Длина выдвижения регулирующего зажима L; избегать чрезмерной смещенной нагрузки, превышающей допустимый изгибающий момент
-- Большое отверстие Φ25/32: используется направляющая на циркулирующем шарикоподшипнике, повышенная жесткость для умеренно тяжелых заготовок.
Ультратонкий параллельный пневматический захват двойного действия SOLH MHF2 имеет сверхнизкий профиль, три варианта хода, четырехсторонний монтаж и высокую точность ± 0,04 ~ ± 0,05 мм, оснащен совместимыми магнитными переключателями серии M9, идеальное компактное захватное решение с низким изгибающим моментом для миниатюрных роботов EOAT, полупроводниковой и прецизионной автоматизации сборки 3C.
