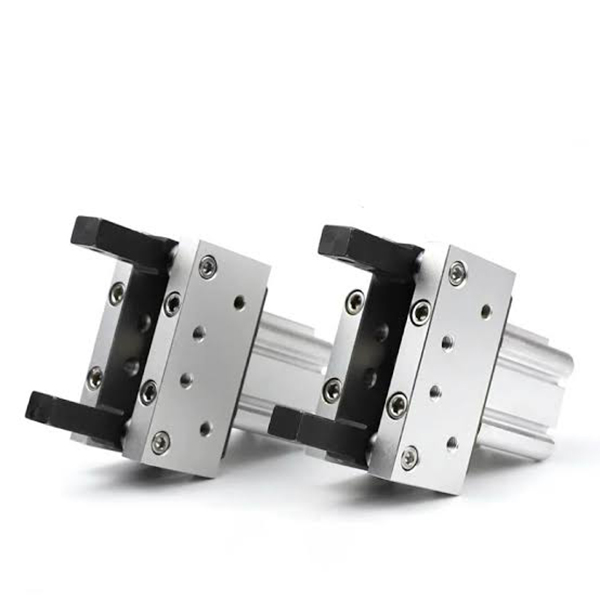

Сверхмощный самоблокирующийся пневматический захват с коленно-рычажным шарниром серии MHT2

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MHT2 представляет собой двухкулачковый поворотный угловой захват с приводом от коленвала. Выдающиеся характеристики включают в себя самоблокирующийся механизм переключения, возможность удержания при выключенном питании, сверхвысокий крутящий момент зажима и четырехсторонние пазы для установки датчиков с высокой структурной жесткостью.

     Оптимизирован для зажима, транспортировки и позиционирования тяжелых заготовок с соблюдением строгих требований по безопасности от падения; предпочтительный захват для тяжелых грузов на автоматизированных станциях повышенного риска.

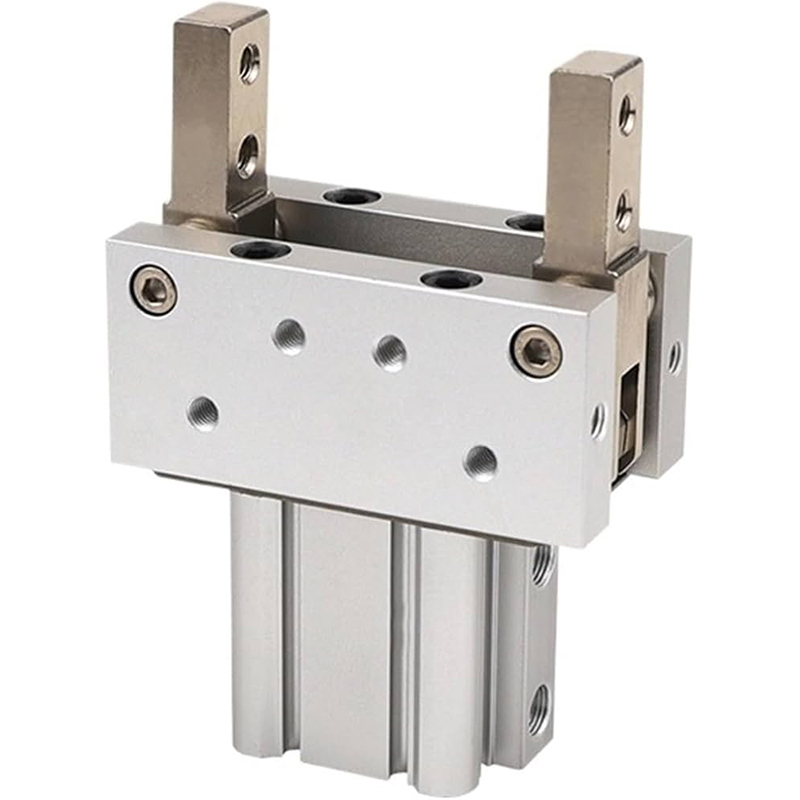

Основная структура и конструктивные особенности

     -- Принцип работы: двухтактный цилиндр в сочетании с механизмом усиления силы рычага. Когда челюсти закрываются, рычаг достигает положения фиксации в мертвой точке. Усилие зажима увеличивается в 3–5 раз, а усилие зажима ≥80 % может поддерживаться постоянно при потере давления воздуха/отключении воздуха для надежной безопасной самоблокировки.

     -- Конструкция корпуса: Квадратный корпус из твердого анодированного алюминия со встроенным магнитным кольцом. Четыре монтажных паза (сверху/снизу/слева/справа) позволяют осуществлять непосредственную сборку магнитных переключателей серии M9B/A93 без мертвых углов для расположения датчиков.

     -- Тип операции: Двойного действия (стандартная версия D/обновленная облегченная версия DZ). Челюсти фиксируются в закрытом положении; Упор цилиндра приводит в исходное положение челюсти для открывания.

     -- Спецификация материала: алюминиевый цилиндр с твердым окислением, челюсти из высокопрочной легированной стали, износостойкий узел рычага. Высокая жесткость, длительный срок службы и работа без обслуживания и масла.

     -- Гибкий монтаж: несколько монтажных отверстий с резьбой поддерживают осевую, продольную и горизонтальную установку, подходящую для компактного расположения оборудования.

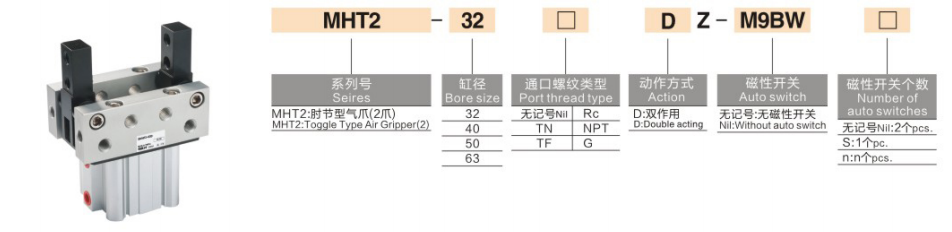

Полное правило кодирования модели

 1. Пример модели: MHT2-50DZ-M9BW

  2. Примеры стандартных заказов

     -- MHT2-32D: диаметр отверстия 32, стандартная базовая модель двойного действия без переключателя.

     -- MHT2-63DZ-M9B: диаметр отверстия 63, обновленный облегченный тип DZ, четырехсторонние разъемы для датчиков, оснащен магнитным переключателем M9B.

Технические характеристики универсального ядра (давление питания 0,5 МПа)

Основные конкурентные преимущества

  1. Мощная самоблокирующаяся защита от падения.

     -- Конструкция блокировки мертвой точки тумблера сохраняет усилие зажима ≥80% после отключения подачи воздуха или потери давления. Эффективно исключите риск падения заготовки на автоматизированных производственных линиях с высоким уровнем безопасности.

  2. Сверхвысокий крутящий момент для тяжелых условий эксплуатации.

     -- Максимальный крутящий момент достигает 106 Н·м для модели φ63, способной захватывать тяжелые детали массой 5–50 кг, что намного превышает возможности параллельных захватов с эквивалентным размером отверстия.

  3. Гибкое расположение датчика на 360°.

     -- Нет встроенной направляющей на основном корпусе; Магнитные переключатели могут быть установлены на четырех поверхностях для обеспечения определения положения во всех направлениях, что идеально подходит для узких монтажных полостей.

  4. Высокая жесткость и увеличенный срок службы.

     -- Губки из легированной стали и износостойкие соединения выдерживают более 5 миллионов стабильных циклов, адаптированных к непрерывной высокочастотной работе с большими нагрузками.

Варианты монтажа и типичные сценарии применения

  1. Монтажные формы

     -- Осевой монтаж: горизонтальное толкание и вытягивание для передачи материала на сборочной линии.

     -- Продольный вертикальный монтаж: станции загрузки/разгрузки вверх и вниз.

     -- Боковой боковой монтаж: боковой зажим для станций с ограниченным пространством.

  2. Типичные промышленные применения

     -- Автомобильные компоненты: Захват кожуха двигателя, крышки коробки передач, ступицы колес.

     -- Автоматизация станков: тяжелое литье, кованые детали и обработка форм.

     -- Логистические перевозки: транспортировка металлических поддонов, коробок и бочек.

     -- Станции безопасного позиционирования: подвесные станции защиты от падения, предохранительные зажимные приспособления для прессового оборудования.

Сравнение выбора: тумблерный захват MHT2 VS MHZL2 VS MHL2

Трехшаговое руководство по быстрому выбору

  1. Выбор отверстия в зависимости от массы заготовки.

     -- 32 ≤ 5 кг; 40 = 5–15 кг; 50 = 15–30 кг; 63 = 30–50 кг. Зарезервируйте минимум 30% запаса прочности по нагрузке.

  2. Проверка угла поворота

     -- Максимальный угол открытия: MHT2-32 до 28°, MHT2-63 ограничен до 23°. Убедитесь, что зазор достаточен для заданного размера заготовки.

  3. Согласование конфигурации

     -- Требование к обратной связи по положению: выберите облегченную версию DZ + магнитный переключатель M9B для четырехстороннего монтажа датчика.

     -- Высокая безопасность при работе над головой: отдайте предпочтение MHT2 из-за его уникальной функции самоблокировки при выключении питания.

Краткое изложение одним предложением

     В самоблокирующемся пневматическом захвате коленчатого шарнира SOLH MHT2 используется конструкция усиления усилия рычажного механизма в мертвой точке, возможность зажима при отключении питания, защита от падения, четырехсторонний монтаж магнитного переключателя и высокая жесткость из сплава, доступный в вариантах D / DZ, идеальный безопасный захват для тяжелых условий эксплуатации для автомобильных деталей, литья и автоматизации загрузки / разгрузки тяжелых заготовок на станках.
