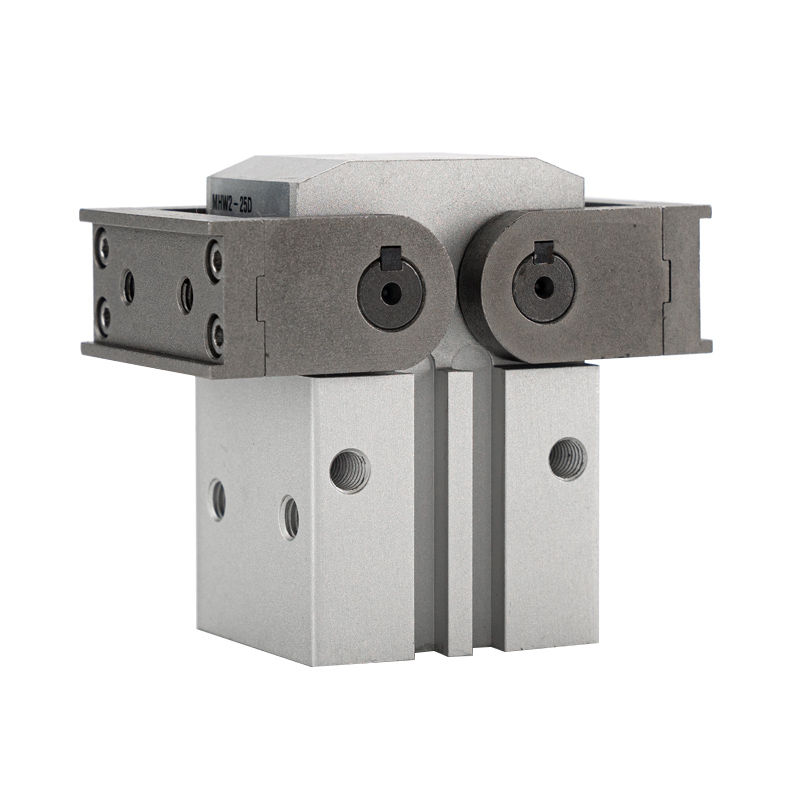

Пневматический захват с реечным поворотом на 180° серии MHW2

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MHW2 представляет собой двухкулачковый поворотный захват с реечным приводом и общим углом раскрытия 180°. Основные сильные стороны: точное синхронное движение шестерни, сверхширокий угол поворота 180°, компактный дизайн, четырехсторонние монтажные пазы для датчиков и прочная пыленепроницаемая конструкция. Широко применяется для переворачивания заготовок, загрузки/разгрузки, захвата крупногабаритных деталей и станций в ограниченном пространстве и становится основным выбором для захватов с поворотом под большим углом.

Основная структура и конструктивные особенности

     -- Принцип работы: Цилиндр толкает рейку к ведущей шестерне для синхронного вращения; две челюсти качаются симметрично. Зубчатое зацепление обеспечивает превосходную синхронизацию, равномерную силу зажима без смещения.

     -- Характеристика поворота: каждая челюсть поворачивается на 90°, общее двустороннее открытие на 180°. Полностью открытые губки расположены перпендикулярно корпусу цилиндра, занимая минимальное выступающее пространство, что идеально подходит для погрузочно-разгрузочных работ, требующих предотвращения механических повреждений.

     -- Компоновка корпуса: Квадратный корпус из твердого анодированного алюминия со встроенным магнитным кольцом. Четырехсторонние (сверху/снизу/слева/справа) пазы для датчиков обеспечивают прямую установку магнитных переключателей M9B/A93, неограниченное расположение датчиков.

     -- Материал и защита: твердый цилиндр окисления, губки из высокопрочной легированной стали и пыленепроницаемая уплотнительная конструкция. Узкий зазор предотвращает попадание посторонних предметов, обеспечивает стабильную работу в пыльных условиях мастерской и увеличенный срок службы.

     -- Режим работы: двойного действия (D). Двунаправленная тяга цилиндра приводит в движение передачу вперед/назад, обеспечивая открывание и закрывание челюсти.

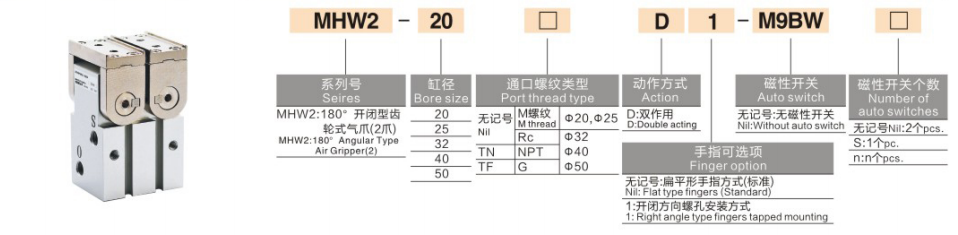

Полное правило кодирования модели

 1. Пример модели: MHW2-32D-M9BW

  2. Примеры стандартных заказов

     -- MHW2-25D: Диаметр отверстия 25, базовая модель двойного действия без магнитного переключателя.

     -- MHW2-40D-M9B: диаметр отверстия 40, двойного действия, оснащенный магнитным переключателем M9B.

Технические характеристики универсального ядра (давление питания 0,5 МПа)

Основные конкурентные преимущества

  1. Сверхширокий угол поворота 180° и превосходное использование пространства.

     -- При полном раскрытии челюсти стоят вертикально к корпусу, занимая только пространство, выступающее за цилиндр, что подходит для узких станций и процессов, требующих обхода заготовки и переворачивания.

  2. Высокоточная синхронная передача.

     -- Реечный привод, синхронная погрешность ≤0,1°, сбалансированный симметричный зажим, эффективно предотвращает скольжение заготовки, вызванное односторонней силой.

  3. Гибкое расположение датчика на 360°.

     -- Магнитные переключатели могут быть установлены на четырех поверхностях корпуса для обеспечения контроля положения во всех направлениях, удобной установки и ввода в эксплуатацию при любой монтажной ориентации.

  4. Пылезащитная конструкция для суровых условий.

     -- Оптимизированное уплотнение и небольшой внутренний зазор блокируют попадание пыли; Механический срок службы ≥5 миллионов циклов, стабильный для долгосрочных автоматизированных производственных линий с большим циклом.

 Монтажные формы и типичное промышленное применение

  1. Варианты монтажа

     -- Осевой горизонтальный монтаж: Горизонтальный зажим для загрузки и разгрузки сборочной линии.

     -- Продольный вертикальный монтаж: вертикальный подъем для станций переворота заготовок.

     -- Боковой монтаж: боковой зажим для узкого и ограниченного пространства для оборудования.

  2. Типичные сценарии применения

     -- Электроника и бытовая техника: захват и переворачивание корпусов, панелей и крупногабаритных компонентов.

     -- Автомобильные детали: транспортировка корпусов ламп, внутренней отделки и небольших отливок.

     -- Логистика и упаковка: обработка коробок, поддонов и материалов в бочках.

     -- Автоматизация машин и литья под давлением: отбор крупных заготовок из станков и термопластавтоматов.

Сравнение выбора: поворотный механизм MHW2 VS поворотный кулачок MHY2 VS тумблерный захват MHT2

Трехшаговое руководство по быстрому выбору

  1. Выбор отверстия в зависимости от массы заготовки.

     -- 20 ≤ 3 кг; 25 = 3–5 кг; 32 = 5–10 кг; 40 = 10–15 кг; 50 = 15–20 кг. Резерв запаса прочности по нагрузке ≥30%.

  2. Проверка угла поворота

     -- Стандартный угол поворота одной кулачка 90°, общее раскрытие 180°. Убедитесь, что зазор достаточен для соответствия размерам заготовки и перемещения уклонения.

  3. Согласование конфигурации

     -- Обратная связь по сигналу положения: используйте четырехсторонние монтажные слоты с магнитными переключателями серии M9B для гибкой компоновки независимо от ориентации установки.

     -- Пыльная среда мастерской: отдайте предпочтение MHW2 из-за превосходной пыленепроницаемой уплотнительной конструкции.

Краткое изложение одним предложением

     Реечный пневматический захват SOLH MHW2 с поворотом на 180° оснащен зубчатой ​​синхронной передачей с четырехсторонним магнитным переключателем и пыленепроницаемым уплотнением, поддерживающим переворачивание заготовок при средней нагрузке и погрузочно-разгрузочные работы; идеальный компактный поворотный захват для упаковки, автомобильной промышленности и станций общей автоматизации в ограниченном пространстве.
