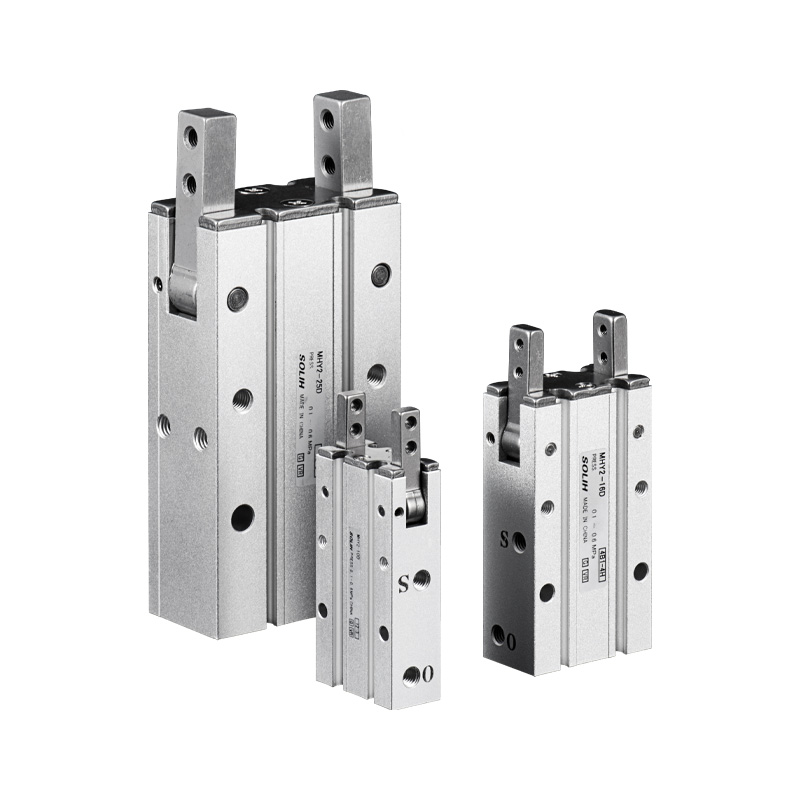

Пневматический захват с поворотом на 180° серии MHY2

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MHY2 представляет собой стандартный двухкулачковый пневматический захват с поворотом на 180° и кулачковым приводом. Основные преимущества: сверхбольшой угол открытия, легкая компактная конструкция, пылезащитная конструкция и стабильное повторяющееся позиционирование. Идеально подходит для обработки заготовок круглой и нестандартной формы, автоматической загрузки/разгрузки, переворачивания и сортировки. Простая траектория движения позволяет легко брать и отпускать без сложных механических движений.

Основная структура и принцип работы

     -- Трансмиссия: кулачковый механизм (не шестерня и рейка). Двойные поршни толкают кулачковый узел для синхронного привода двух кулачков. Максимальный угол открытия 180°, положение закрытия -3° для предотвращения ослабления. Плавный синхронный поворот без отклонения челюсти.

     -- Конструкция: корпус из алюминиевого сплава, губки из нержавеющей стали в стандартной комплектации, встроенное магнитное кольцо, четырехсторонние монтажные пазы для магнитных переключателей. Монтажные отверстия имеются на нижней и боковых сторонах. Узкий зазор предотвращает попадание пыли и мусора во внутренний механизм.

     -- Режим работы: только двойного действия (D), без вариантов одностороннего действия, НО/НЗ. Двунаправленное управление потоком воздуха с регулируемой скоростью открытия/закрытия.

     -- Точность позиционирования: повторная точность позиционирования ± 0,02 мм с постоянным углом поворота.

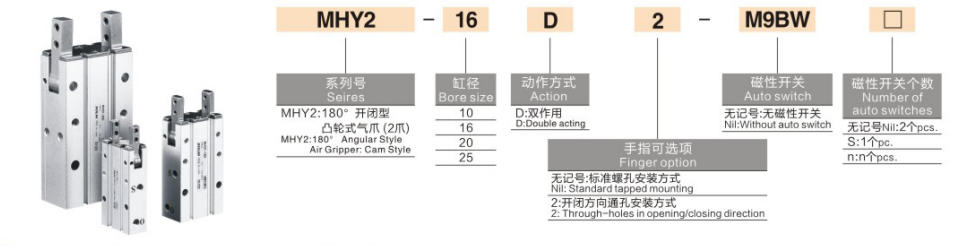

Полное правило кодирования модели

  1. Пример модели: MHY2-16D-S-M9BW

  2. Стандартный номер заказа

     MHY2-20D-S-M9BW: диаметр отверстия 20, двойного действия, встроенное магнитное кольцо, магнитный переключатель M9B с кабелем длиной 1 м.

Технические характеристики универсального ядра

Данные о моменте и усилии зажима (0,5 МПа, эталонное расстояние зажима L = 35 мм)

     Важное примечание: Эффективная сила зажима уменьшается по мере увеличения расстояния зажима L. Проверка момента нагрузки обязательна при выборе.

Предпочтительные сценарии применения

  ✅ Выбирайте MHY2, если:

     -- Требуется сверхширокое отверстие на 180° для цилиндрических труб, деталей неправильной формы, станций загрузки/разгрузки и переворачивания.

     -- Компактный концевой эффектор робота с легкой полезной нагрузкой, приоритет легкой конструкции

     -- Окружающая среда мастерской с пылью и мусором, требует внутренней структуры, защищающей от загрязнения.

     -- Необходимо альтернативное решение, когда параллельный захват MHZ2 не может захватывать заготовки неправильной формы большого диаметра.

  ❌ Не рекомендуется, выбирайте альтернативные модели:

     -- Требуется одностороннее действие, нормально открытый/нормально закрытый удержание при отключении питания → Выберите поворотный захват шестерни MHW2.

     -- Требуется отверстие диаметром более 25 мм и большая сила зажима → Выбирайте серию MHW2 (максимальное отверстие до 40).

     -- Чистый параллельный линейный зажим с небольшим ходом открытия → Выбирайте параллельный захват MHZ2

Ключевые рекомендации по выбору

     -- Выберите отверстие в соответствии с диаметром и внешним размером заготовки: 10 (маленький) → 16 → 20 → 25 (средний-большой).

     -- Добавить суффикс -S магнитное кольцо плюс магнитные переключатели серии M9 для обратной связи по положению ПЛК.

     -- Выбор крепления: заготовка для стандартного резьбового отверстия; суффикс -2 для установки через отверстие, подходит для сборки платформы и кронштейна

     -- Проверка нагрузки: Соблюдайте расстояние зажима L ≤35 мм; поддерживать коэффициент безопасности ≥1,5 для крутящего момента и усилия зажима

Краткое изложение одним предложением

     Пневматический захват SOLH MHY2 с кулачковым приводом и поворотом на 180° имеет противопыльную кулачковую передаточную структуру, только двойного действия, точность повторения ±0,02 мм с дополнительным магнитным переключателем и креплением через отверстие, легкое компактное решение для захвата, переворачивания и сортировки круглых и нестандартных заготовок большого диаметра на миниатюрном роботизированном оборудовании.
