Поворотный зажимной цилиндр серии MK | Вращение на 90° и линейный зажим Пневматический цилиндр 2-в-1

Бренд: SOLH от Richge Technology

Обзор продукта и основные структурные особенности

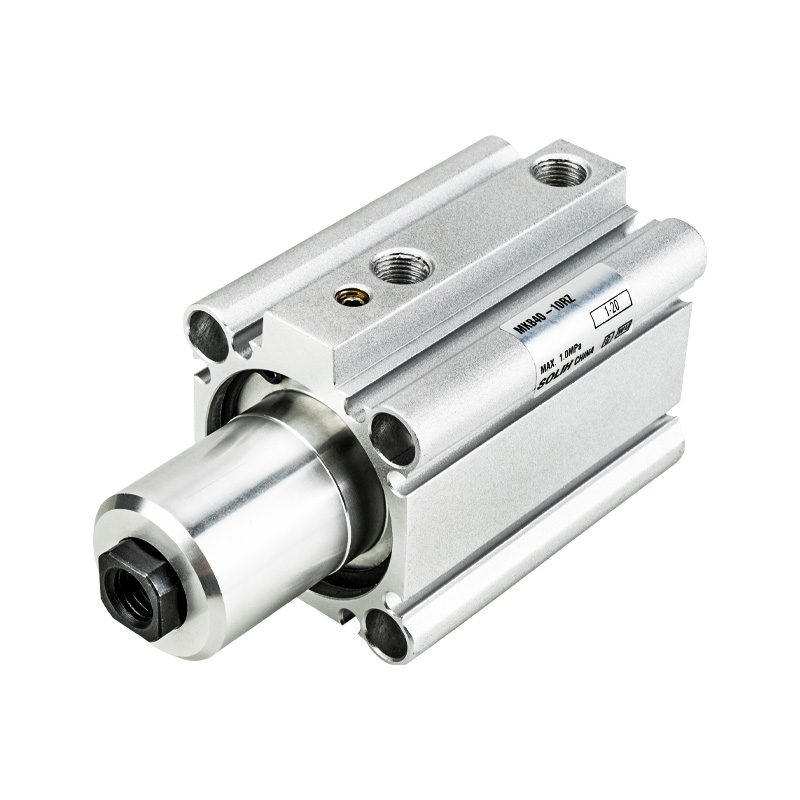

     Серия SOLH MK представляет собой стандартный поворотный зажимной цилиндр 2-в-1, сочетающий вращение на 90° и линейное движение зажима. Он охватывает размеры отверстий от φ12 до 63 мм со стандартным ходом зажима от 5 до 50 мм. Благодаря сверхкомпактной установке, увеличенному в 3 раза допустимому моменту инерции, 4-стороннему монтажу магнитного переключателя и дополнительному вращению влево/вправо, этот цилиндр идеально подходит для автоматизированных станций с ограниченным пространством для позиционирования, зажима и фиксации заготовок, выступая в качестве основного пневматического компонента для стандартных автоматизированных систем крепления.

1. Сложное вращение и зажимное движение

• Рабочая последовательность: Втягивание → вращение на 90° влево/вправо → выдвижение для зажима; Обратная последовательность: втяните, чтобы освободить зажим → поверните на 90° в обратном направлении → выдвиньте для сброса.

• Высокоточное позиционирование: фиксированный угол поворота 90° с допуском ±5°, обеспечивающий превосходные характеристики предотвращения вращения и надежную повторяющуюся точность позиционирования.

2. Модернизированная высокая грузоподъемность

• В 3 раза более высокий момент инерции: Новая модернизированная серия MK утрояет допустимый момент инерции, что соответствует характеристикам тяжелых нагрузок традиционной серии MK2, и идеально адаптируется к высокоскоростной работе и сценариям зажима заготовок с большой инерцией.

• Мощная сила зажима: Модель с максимальным диаметром отверстия φ63 обеспечивает высокую силу зажима до 12,4 кН при 0,5 МПа, обеспечивая стабильный и надежный зажим в тяжелых условиях эксплуатации.

3. Компактный корпус и гибкая установка в разных направлениях.

• Тонкая и укороченная структура: Ультратонкий корпус с общей длиной на 3–10 мм короче, чем у обычных баллонов MK2, что значительно улучшает использование пространства при узкой и компактной компоновке оборудования.

• Монтаж многостороннего переключателя: Поддерживает установку 4-стороннего магнитного переключателя (φ20/φ25 только для 2-стороннего). Встроенная конструкция переключателя позволяет избежать внешнего воздействия и помех, обеспечивая гибкую и аккуратную компоновку схемы.

• Универсальный метод монтажа: Оснащен сквозными отверстиями и отверстиями с двойной резьбой, совместимыми с прямым фиксированным монтажом и фланцевым монтажом для удовлетворения различных требований к сборке.

4. Надежная и долговечная работа.

• Стабильная буферизация: Конструкция двойного действия с двусторонними резиновыми буферами эффективно снижает рабочие удары, вибрацию и шум при работе, обеспечивая длительную стабильную циклическую работу.

• Безмасляная работа: Применяет профессиональную безмасляную смазку, подходящую для чистых и чистых рабочих сред.

• Стандартная магнитная конфигурация: Встроенное магнитное кольцо с зарезервированными монтажными канавками для магнитных переключателей, удобное для определения положения хода.

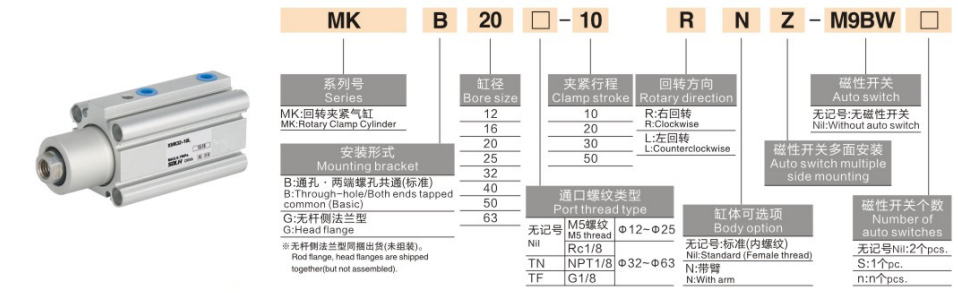

Полные правила именования моделей и примеры заказа

1. Типичные примеры моделей: МКБ20-10РЗ, МКБ40-20ЛЗ-М9БВ

2. Примеры стандартных заказов

• Стандартное правое вращение: MKB25-15RZ (диаметр отверстия 25, ход 15 мм, вращение по часовой стрелке, без переключателя)

• Вращение влево с двойными переключателями: MKB32-20LZ-2S (диаметр диаметром 32, ход 20 мм, вращение против часовой стрелки, двухпозиционные переключатели)

• Тип большого диаметра для тяжелых условий эксплуатации: MKB63-50RZ (отверстие φ63, максимальный ход 50 мм, правое вращение для зажима тяжелых грузов)

Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

1. Основные характеристики

• Режим работы: Составное движение двойного действия (поворот на 90° + линейный зажим)

• Диапазон рабочего давления: 0,1~1,0 МПа; Испытательное давление: 1,5 МПа

• Температура окружающей среды: -10℃~70℃ (незамерзающий); -10℃~60℃ с установленными магнитными переключателями

• Рабочая скорость поршня: 50~200 мм/с

• Буферный режим: Двусторонний резиновый буфер.

• Режим смазки: Работа без масла (смазка не требуется)

2. Данные о силе зажима (единица измерения: кН при 0,5 МПа)

3. Допустимый момент инерции (единица измерения: кг·м²)

4. Вес изделия (единица измерения: кг при ходе 20 мм)

Типичные сценарии применения

• Позиционирование и зажим заготовки: Широко используется для крепления станков, сварочного позиционирования, фиксации штамповки и зажима сборочной станции. Интегрированная конструкция вращения и зажима 2-в-1 упрощает механическую конструкцию и экономит место для установки.

• Ремонт электронных и прецизионных компонентов: Отсутствие масла и низкий уровень пыли идеально подходят для зажима полупроводниковых лотков, позиционирования корпуса телефона и микроточной фиксации деталей, отвечая требованиям высокой чистоты и высокой точности.

• Автоматическое ограничение передачи: Идеально подходит для ограничения поворотного стола, позиционирования поворотного механизма и короткоходных поворотных зажимных станций, обеспечивая стабильные и повторяемые характеристики сложного движения.

• Станции крепления для тяжелых условий эксплуатации: Обладая высокой силой зажима и отличной устойчивостью к прогибу, он подходит для зажима тяжелых заготовок, фиксации пресс-форм и точного позиционирования больших нагрузок.

Трехшаговое руководство по быстрому выбору

1. Выбор размера отверстия: Размер отверстия выбрать в соответствии с фактической зажимной нагрузкой. Убедитесь, что теоретическая сила зажима ≥ фактическая нагрузка × коэффициент запаса прочности 1,5; отдавайте предпочтение диаметру φ40 или больше для тяжелых условий работы.

2. Выбор обводки: Стандартный ход зажима составляет от 5 мм до 50 мм. Выберите ход в зависимости от фактической высоты заготовки и оставьте запас 3–5 мм, чтобы избежать механических помех.

3. Выбор конфигурации

￮ Направление вращения: выберите RZ (вращение вправо по часовой стрелке) или LZ (вращение влево против часовой стрелки) в соответствии с расположением станции на объекте.

￮ Обнаружение позиции: выберите конфигурацию с двумя переключателями 2S для получения сигналов двойного положения для состояния фиксации и отпускания.

Краткое изложение одним предложением

     Стандартный поворотный зажимной цилиндр серии SOLH MK сочетает в себе функции вращения на 90° и линейного зажима, отличается 3-кратным увеличением момента инерции, сверхкомпактным корпусом, многонаправленным монтажом и способностью зажимать при больших нагрузках, что служит оптимальным компактным и высокостабильным пневматическим решением для автоматизированных позиционирующих приспособлений и зажимных станций.
