Интегрированный поворотный захват серии MRHQ (лопастной тип, захват и вращение «все в одном»)

Бренд: SOLH от Richge Technology

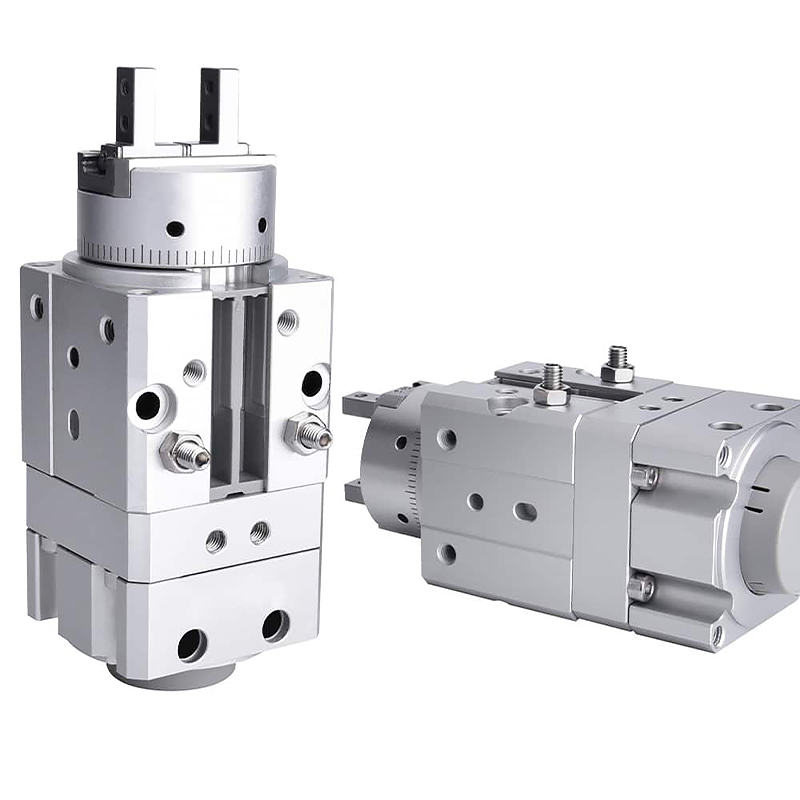

Обзор продукта

     Серия SOLH MRHQ представляет собой интегрированный привод, сочетающий в себе поворотный цилиндр лопастного типа и параллельный двухзахватный захват. Основные преимущества: сверхкомпактная интегрированная конструкция, стандартные углы поворота 90°/180°, точная регулировка угла ±10°, универсальный монтаж в 5 направлениях, высокая скорость и точность работы. Это предпочтительное решение для зажима, переворачивания заготовок легкой и средней нагрузки, изменения направления линии передачи и станций в ограниченном пространстве. Замените отдельную комбинацию поворотного стола + отдельного захвата, чтобы упростить механическую компоновку.

Основная структура и рабочие характеристики

     -- Принцип работы: встроенный лопастной вращающийся блок приводит во вращение выходной вал в сочетании со встроенным параллельным захватом. Цельная конструкция без дополнительных соединительных кронштейнов.

     -- Достоинства интеграции: общая длина сокращена примерно на 20 % по сравнению с раздельным поворотным столом + узлом захвата. Избегайте раскачивания и выдергивания трубок/кабелей во время вращения, чтобы обеспечить более плавное движение и более быструю реакцию.

     -- Регулировка угла поворота: стандартные версии 90° и 180°. Винты концевого упора обеспечивают общую регулировку ±10° (±5° на каждом конце) для удовлетворения требований к позиционированию под разными углами.

     -- Гибкий монтаж: 5 монтажных поверхностей (2 осевых торца + 3 боковые стороны). Расположение выступов сверху/снизу и боковых отверстий для штифтов для быстрого центрирования и легкой сборки.

     -- Материал и долговечность: корпус из твердого анодированного алюминия, износостойкие уплотнения лопастей и губки из нержавеющей стали. Механический срок службы ≥5 миллионов циклов, стабилен для высокочастотных автоматизированных линий.

     -- Совместимость датчика: На заводе установлено магнитное кольцо. Поддерживает до четырех магнитных переключателей: два для определения предела поворота и два для обратной связи об открытии/закрытии кулачка для реализации полного управления положением с обратной связью.

Полное правило кодирования модели

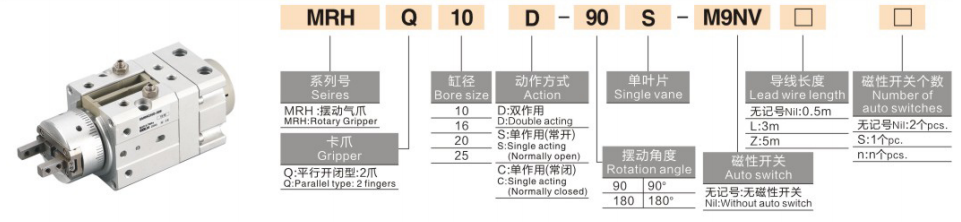

 1. Пример модели: MRHQ16D-90S-M9B

  2. Примеры стандартных заказов

     -- MRHQ10D-90S: Отверстие 10, губка двойного действия, вращение на 90°, однолопастной поворотный блок, без переключателя.

     -- MRHQ25D-180S-M9BW: диаметр отверстия 25, поворот на 180°, оснащен магнитным переключателем M9BW.

Технические характеристики универсального сердечника (испытательное давление: 0,5 МПа)

Основные конкурентные преимущества

  1. Компактная универсальная конструкция, экономия места и стабильное движение.

     -- Комбинированная функция захвата и вращения уменьшает габаритные размеры, устраняет сопротивление кабеля/трубки во время вращения, идеально подходит для узких полостей оборудования.

  2. Стандартный поворот на 90°/180° с точной настройкой угла.

     -- Регулируемый диапазон вращения ±10°, подходит для переворачивания заготовки, передачи направления и процессов позиционирования под разными углами.

  3. Монтаж в 5 направлениях + прецизионная фиксирующая конструкция.

     -- Осевая и боковая разноориентированная установка, установочные выступы и отверстия для штифтов упрощают центрирование и сокращают время ввода в эксплуатацию.

  4. Высокая частота и высокая точность для легких и средних нагрузок.

     -- Точность повторения кулачков ±0,01 мм, скорость вращения кулачков до 180 ударов в минуту; Предназначен для заготовок весом от 0,1 до 5 кг.

  5. Мониторинг многоточечного датчика для блокировки ПЛК.

     -- Можно установить до четырех магнитных переключателей для одновременного контроля предельных положений поворота и состояния открытия/закрытия кулачка для автоматического последовательного управления.

Методы монтажа и типичное промышленное применение

  1. Варианты монтажа

     -- Осевой горизонтальный монтаж: изменение направления заготовки на сборочных линиях.

     -- Продольный вертикальный монтаж: загрузка вверх-вниз плюс переворот для станков

     -- Боковая боковая установка: боковой захват и переворачивание на ограниченных станциях.

  2. Типичные сценарии применения

     -- 3C и электроника: захват и переворачивание корпусов телефонов, крышек батарей и миниатюрных прецизионных компонентов.

     -- Автомобильные компоненты: перенос пластиковых деталей интерьера, резиновых элементов и небольших отливок.

     -- Упаковка и логистика: изменение направления для небольших коробок, поддонов и материалов в мешках.

     -- Общая автоматизация: переключение станций, поворот заготовки на 180° и узел позиционирования.

Трехшаговое руководство по быстрому выбору

  1. Выбор отверстия в зависимости от массы заготовки.

     -- 10 ≤ 1 кг; 16 = 1–2 кг; 20 = 2–3 кг; 25 = 3–5 кг. Поддерживайте минимум 30% запаса прочности.

  2. Подтверждение угла поворота

     -- Выберите 90S для поворота на 90°; выберите 180S для переворота на 180°. Выберите MRHQ, если требуется точная регулировка хода вращения.

  3. Согласование конфигурации

     -- Управление положением с обратной связью: установите четыре магнитных переключателя серии M9 для контроля состояния вращения и челюсти.

     -- Ограниченная схема установки: отдайте предпочтение интегрированной модели MRHQ вместо разделенного узла поворотного стола + захвата.

Краткое изложение одним предложением

     Встроенный поворотный захват лопастного типа SOLH MRHQ сочетает параллельный зажим губок и поворотный поворот в одном компактном блоке со стандартным регулируемым углом поворота 90°/180°, монтажом в 5 направлениях и совместимостью с несколькими датчиками; Идеальное решение для легкой и средней загрузки для переворачивания заготовок, загрузки/разгрузки и перемещения направления на автоматизированных производственных линиях с ограниченным пространством.
