Трехпозиционный поворотный цилиндр серии MSZ | Реечный пневматический привод

Бренд: SOLH от Richge Technology

1. Обзор продукта и основное позиционирование

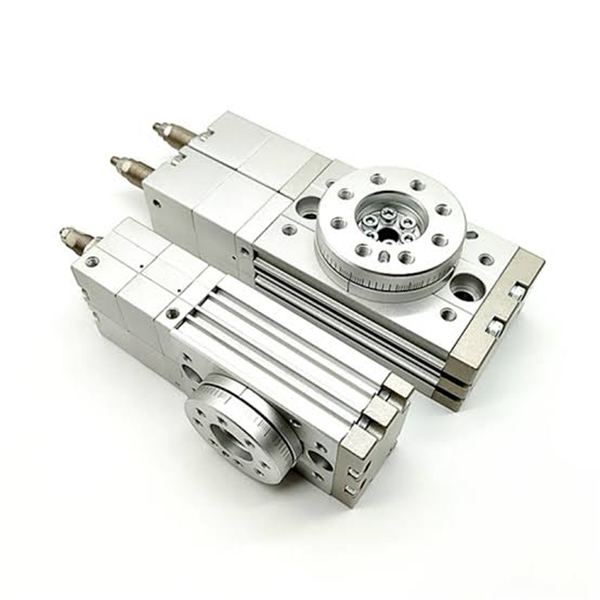

  Серия SOLH MSZ — это профессиональный цилиндр с реечным поворотным столом, специально разработанный длятрехпозиционное позиционирование. Он оснащен уникальной функцией тройного упора влево/среднее/право (0°/средний стоп/180°), решая проблему позиционирования, которую стандартные двухпозиционные поворотные цилиндры не могут обеспечить остановку в середине хода. Управляется одним 5/3-ходовым электромагнитным клапаном среднего давления без конфигурации с двумя клапанами, что значительно упрощает компоновку пневматической системы. Среднее положение поддерживает точную регулировку ±10°, в то время как оба конца реализуют настройку угла от 0 до 95°, что делает его оптимальным пневматическим решением для отклонения заготовок, сортировки, индексации нескольких станций и сценариев, требующих обязательного промежуточного позиционирования.

  Ядро быстрого выбора серии 1.1

Позиционирование основного продукта: Обеспечивает точное трехступенчатое вращение: 0° (слева) → посередине (центр) → 180° (справа) с регулируемым промежуточным положением для удовлетворения требований гибкого позиционирования под разными углами.

2. Основные технические параметры (стандарт SOLH)

  2.1 Основные характеристики

     • Размер отверстия: 10 / 20 / 30 / 50

     • Режим работы: Двойного действия, двойная реечная и шестерня, трехпозиционный средний упор.

     • Рабочее давление: 0,2~1,0 МПа (резиновый буфер); 0,2~0,6 МПа (гидравлический буферный тип)

     • Испытательное давление: 1,05 МПа

     • Рабочая температура: 0℃~60℃ (без замерзания)

     • Угол поворота: 0~95° для одного конца, общий регулируемый угол 0~190°

     • Регулировка средней остановки: точная настройка ±10° в зависимости от центрального положения

     • Точность позиционирования: ±0,02 мм (высокоточного типа МСЗА); ±0,05 мм (базовый тип MSZB)

     • Режим смазки: Безмасляная самосмазывающаяся система.

     • Порт Резьба: M5×0,8 (отверстие 10/20); M8×1,25 (диаметр 30/50)

  2.2 Выходной крутящий момент и допустимая нагрузка (0,5 МПа)

  2.3. Способность поглощать энергию буфера

3. Структурные особенности и трехпозиционный принцип работы.

  3.1 Основные структурные преимущества

     • Конструкция среднего упора с двумя стойками и двумя поршнями: Применяет ведущую шестерню с двойной рейкой и независимую конструкцию поршня среднего упора, устраняя люфт и обеспечивая стабильный и постоянный крутящий момент при трехпозиционном переключении.

     • Интегрированная конструкция поворотного стола: Оснащен отверстиями для позиционирующих штифтов для непосредственного крепления детали, отличается высокой жесткостью, простой и быстрой установкой без дополнительных приспособлений.

     • Центральное Полое Сквозное отверстие: Встроенное центральное сквозное отверстие (Ø6~Ø12), позволяющее аккуратно проходить воздуховодам и электрическим проводам, обеспечивая интегрированную проводку и трубопроводы.

     • Независимая регулировка угла: Оснащен профессиональными регулировочными болтами, поддерживающими независимую точную настройку левого/правого предельных углов и положения среднего упора, что обеспечивает гибкую калибровку угла.

     • Стандартные слоты для магнитных переключателей: Стандартные зарезервированные канавки с обеих сторон, совместимые с магнитными переключателями D-M9B и D-A93, обеспечивающие обнаружение в реальном времени трех положений левого/среднего/правого для автоматического связывания сигналов.

  3.2 Принцип трехпозиционного управления (основное преимущество)

   Для серии MSZ требуется толькоодин 5/3-ходовой электромагнитный клапан среднего давления Для реализации трехпозиционного переключения не требуется двойной клапан или сложное переключение воздушного контура, что упрощает структуру системы и снижает общую стоимость оборудования.

     1. Левое положение (0°): Электромагнитный клапан воздухозаборника левой станции, односторонняя подача воздуха и обратный выпуск воздуха, приводящий поворотный стол в точное фиксирование в крайнем левом положении 0°.

     2. Правое положение (180°): Электромагнитный клапан воздухозаборника правой станции, реверсивное действие воздушного контура, привод поворотного стола во вращение и фиксация в крайнем правом положении на 180°.

     3. Среднее положение остановки (M): Средняя станция электромагнитного клапана, обе стороны цилиндра находятся под давлением одновременно. Поворотный поршень поддерживает баланс сил, а независимый поршень среднего упора толкает и фиксирует стол в заданном среднем положении, обеспечивая стабильное промежуточное положение.

4. Полные правила именования моделей

  Типичный код модели: MSZB20-R-M9BL

5. Правила выбора и типичные применения

  5.1 Правила приоритета выбора

     1. Позиция спроса в первую очередь: Выбирайте серию MSZ для условий работы, требующих трехпозиционного (левого/среднего/правого) упора; Двухпозиционные поворотные цилиндры MSQ/HRQ неприменимы.

     2. Точное соответствие: выберите высокоточный тип MSZA для сценариев часто повторяющегося позиционирования; выберите экономичный базовый тип MSZB для общих универсальных сценариев.

     3. Согласование скорости и нагрузки: Принять гидравлический буферный тип -R для высокоскоростной, тяжелой и ударной работы; стандартного резинового буфера достаточно для работы на малых скоростях и при небольших нагрузках.

     4. Загрузить проверку: Строго следить за тем, чтобы фактическая радиальная нагрузка, осевая нагрузка и изгибающий момент были ниже допустимых значений, чтобы избежать заклинивания и отклонения позиционирования.

  5.2 Типичные сценарии применения

     • Отклонение и сортировка заготовок: Обеспечить среднее позиционирование и распределение материала влево/вправо с помощью многоугольного переключения 0°/90°/180°.

     • Многостанционное индексирование: Трехпозиционное переключение для автоматизированных станций сборки, обнаружения и передачи процессов.

     • Переворот заготовки и рулевое управление: Полное стабильное переворачивание и поворот посредством постепенного вращения 0° → среднее → 180°.

     • Автоматизация электроники и упаковки: Применяется для затягивания крышек бутылок, позиционирования чипов, обнаружения продуктов под разными углами и прецизионного упаковочного оборудования.

6. Сравнение основных различий MSZ и MSQ

Краткое изложение одним предложением

     Трехпозиционный реечный поворотный цилиндр серии SOLH MSZ обеспечивает эксклюзивное тройное позиционирование влево/среднее/право с простым управлением с помощью одного клапана, регулируемым средним углом и высокой точностью повторения, что является профессиональным индивидуальным решением для автоматизированной сортировки, индексации и оборудования многоугольного позиционирования.
