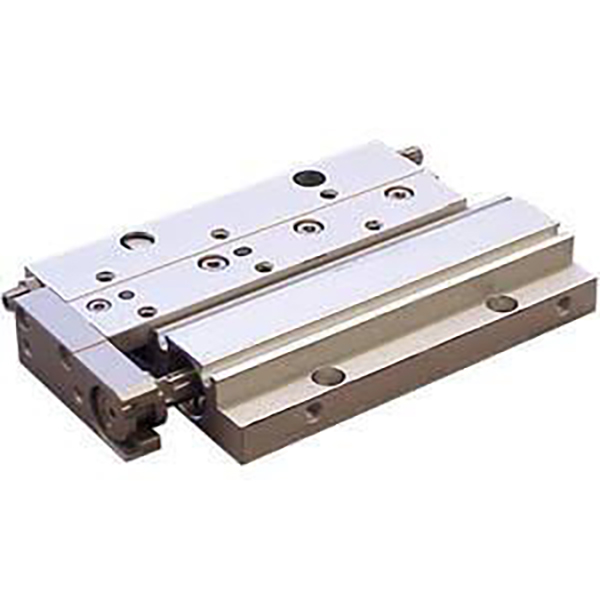

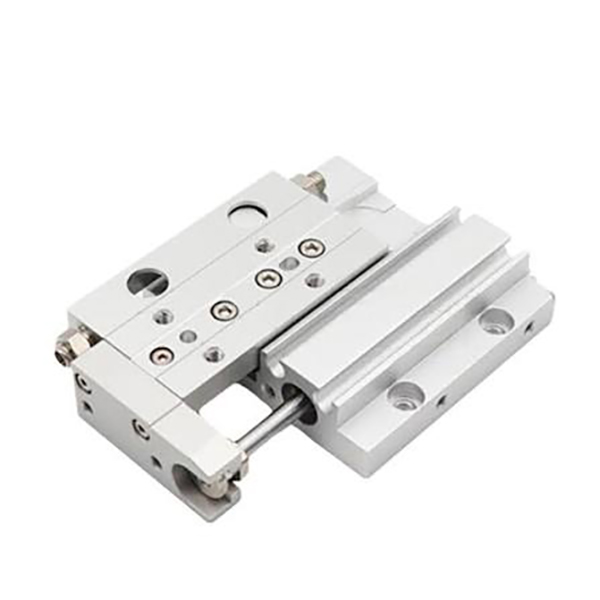

Ультратонкий пневматический направляющий стол высокой жесткости серии MXF

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MXF представляет собой ультратонкий, высокожесткий, длинноходовой пневматический направляющий стол, предназначенный для оборудования автоматизации с ограниченной высотой. Благодаря параллельному расположению цилиндра и направляющей с перекрестными роликами, двусторонней конструкции крепления сверху/снизу и грузоподъемности средней нагрузки, он имеет сверхмалую высоту корпуса, что на 40% тоньше, чем у обычных направляющих MXS той же спецификации. Благодаря стабильному позиционированию средней точности, плавной работе с длинным ходом и долговечности при высокочастотных циклических нагрузках он служит основным распространенным низкопрофильным направляющим для прецизионной обработки материалов, сборки и переключения станций в компактных автоматизированных системах.

Основное позиционирование и структурные особенности

     -- Приводная конструкция двойного действия: Обеспечивает стабильную работу двойного действия с размерами отверстий от φ8 до φ20 мм, обеспечивая надежную среднюю нагрузку 20–180 Н, идеально подходящую для сценариев точного перемещения в условиях средней нагрузки.

     -- Конструкция направляющих с параллельными цилиндрами и поперечными роликами: Направляющая и цилиндр расположены параллельно, отделяя несущую нагрузку от движения уплотнения штока поршня. Эта конструкция обеспечивает высокую жесткость, низкое трение, работу с нулевым зазором и чрезвычайно плавное линейное движение.

     -- Ультратонкий низкопрофильный корпус: Высота корпуса составляет всего 16–27 мм, что на 40 % ниже, чем у аналогичных моделей MXS. Это оптимальный выбор для сверхмалого дорожного просвета и очень компактного размещения оборудования.

     --Надежная работа средней точности: Обеспечивает параллельность хода 0,03 мм, вертикальность 0,05 мм и повторяемость позиционирования ± 0,02 мм, полностью отвечая стандартным требованиям автоматизации позиционирования средней точности.

     -- Двусторонний высокоточный монтаж: Оснащен верхними сквозными отверстиями и нижними резьбовыми отверстиями, а также отверстиями для прецизионного позиционирования штифтов. Поддерживает положительную и обратную установку, гарантируя высокую точность повторного монтажа после разборки и повторной сборки.

     -- Установка гибких трубопроводов и датчиков: Совместим с поперечными и осевыми двунаправленными трубопроводами. Встроенное магнитное кольцо со скрытой канавкой для ползуна для установки магнитного переключателя, экономящее место для установки без вмешательства в конструкцию.

     -- Регулируемый ход и возможность использования нескольких буферов: Стандартные полиуретановые буферы на обоих концах для стабильной амортизации. Имеет регулируемый ход 5 мм на каждом конце (общий стандартный диапазон обрезки 10 мм), с дополнительной спецификацией X11 для сверхдлинной точной регулировки 15 мм и дополнительными гидравлическими буферами для сценариев высокочастотных ударов.

Полное правило кодирования модели

   1. Пример модели: MXF12-50-M9BW.

   2. Примеры стандартных заказов

     -- MXF8-20: Стандартная модель без переключателя, диаметр отверстия 8 мм, ход 20 мм, двойного действия.

     -- MXF20-100-2M9B: диаметр отверстия 20 мм, длина хода 100 мм, двойные магнитные переключатели для двунаправленного контроля положения.

     -- MXF16-75-X11: диаметр отверстия 16 мм, ход 75 мм, регулировка удлинения хода 15 мм.

Основные технические характеристики (@0,5 МПа, двойного действия)

Основные характеристики и преимущества продукта

     -- Ультратонкая компактная конструкция для максимальной экономии места: благодаря сверхнизкой высоте корпуса (16–27 мм), что на 40 % тоньше, чем у серии MXS, он идеально адаптируется к оборудованию со сверхнизким зазором и сценариям с плотной модульной компоновкой, где невозможно установить обычные направляющие.

     -- Высокая жесткость и стабильная работа при большом ходе: Направляющая с поперечными роликами в сочетании с интегрированным монолитным корпусом исключает зазоры и деформацию. Он обеспечивает стабильную работу без дрожания при длине хода до 100 мм и в условиях высокочастотной циклической работы.

     -- Двусторонний монтаж с высокой адаптируемостью: Поддерживает крепление через верхнее сквозное отверстие и установку с нижним резьбовым отверстием, совместим как с положительным, так и с обратным монтажом. Оснащен прецизионными отверстиями для штифтов, обеспечивающими высокую точность повторения после многократной разборки и сборки.

     -- Гибкая регулировка хода и адаптация к нескольким станциям: Стандартная точная регулировка 5 мм на каждом конце (общий диапазон обрезки 10 мм). Опциональная спецификация X11 обеспечивает расширенную регулировку хода на 15 мм, что соответствует требованиям точной калибровки хода для автоматизированных процессов с несколькими станциями.

     -- Безмасляный, длительный срок службы и низкие эксплуатационные расходы: Имеет уплотнение с низким коэффициентом трения и безмасляную рабочую конструкцию, срок службы более 5 миллионов циклов. Он применим как в чистых промышленных средах, так и в обычных автоматизированных производственных линиях с минимальными ежедневными требованиями к техническому обслуживанию.

Способы монтажа и типичные сценарии применения

   1. Двойные методы монтажа

     -- Верхний монтаж: Крепится через верхние сквозные отверстия с верхним расположением груза. В сочетании с позиционирующими штифтами для высокоточного позиционирования и стабильной нагрузки.

     -- Нижний монтаж: Крепится через нижние резьбовые отверстия для прямой установки оборудования на поверхность. Имеет прочную сборку и идеально подходит для обратного монтажа.

   2. Типичное промышленное применение

     -- 3C Электронная промышленность: Ламинирование экрана, обработка модулей, перенос печатных плат, переключение станций обнаружения и точное позиционирование электронных компонентов.

     -- Автоматизация прецизионной сборки: Прессование мелких деталей, сборка клемм, завинчивание крепежных приспособлений и циклическая работа с облегченной оснасткой.

     -- Упаковочное оборудование: Проталкивание материала, привод режущего инструмента, ламинирование этикеток и транспортировка материала на короткие расстояния.

     -- Общее оборудование для автоматизации: Скольжение корпуса двери оборудования, переключение станций производственной линии и высокочастотное циклическое линейное приведение средней нагрузки.

MXF против MXH против MXS | Сравнение низкопрофильных и компактных слайд-столов

Трехэтапное руководство по быстрому выбору

   1. Выбор размера отверстия в зависимости от нагрузки: Диаметр отверстия соответствует весу заготовки: φ8 ≤ 2 кг, φ12 = 2–5 кг, φ16 = 5–10 кг, φ20 = 10–15 кг. Зарезервируйте не менее 50% запаса нагрузки для обеспечения стабильной долгосрочной работы.

   2. Подтверждение инсульта: Стандартный ход варьируется от 10 мм до 100 мм. Для сценариев с длинным ходом (≥50 мм) отдайте предпочтение серии MXF; выберите серию MXH для условий работы с коротким ходом и высокочастотной ездой на велосипеде.

   3. Согласование конфигурации:
     --  Обнаружение позиции: Оснащен двойными магнитными переключателями M9B для точного контроля положения хода в обоих направлениях.

     -- Точная регулировка хода: Для регулярного использования выберите стандартный размер -X10 (обрезка 5 мм); выберите -X11 (удлиненная обрезка на 15 мм) для точной многотактной калибровки.

     --  Оптимизация буферизации: Использовать стандартные полиуретановые буферы для обычной эксплуатации; переход на гидравлические буферы для сценариев высокочастотного воздействия и снижения шума.

Краткое изложение одним предложением

     Ультратонкий пневматический направляющий стол высокой жесткости серии SOLH MXF имеет высоту корпуса на 40 % ниже, чем у MXS, направляющую высокой жесткости с поперечными роликами, двустороннее крепление и устойчивость при средней нагрузке при длинном ходе, что является базовым решением с высокой стоимостью и производительностью для компактной автоматизации с ограниченной высотой и высокоточной высокочастотной обработки.
