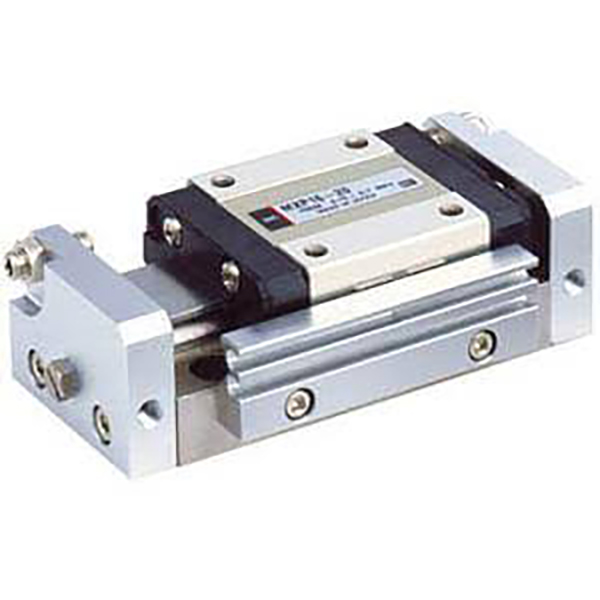

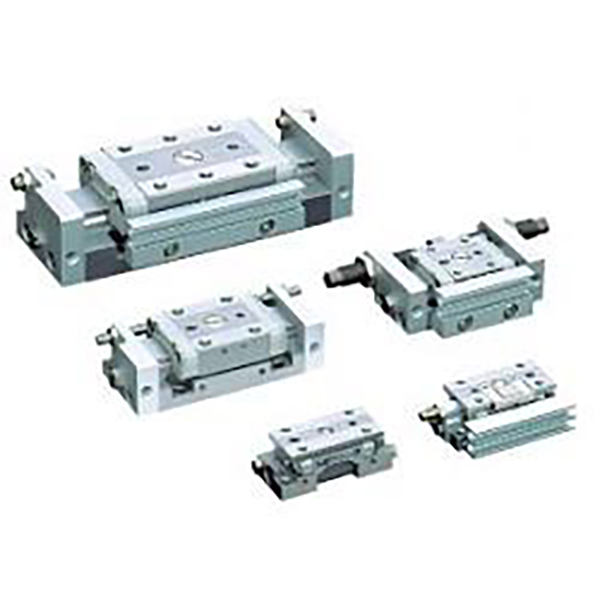

Компактный пневматический направляющий стол сверхвысокой точности серии MXP
Сверхточный пневматический направляющий стол SOLH MXP взаимозаменяем с серией SMC MXP. Он имеет встроенный корпус из мартенситной нержавеющей стали и встроенную шариковую линейную направляющую, обеспечивающую параллельность хода 0,004 мм, погрешность вращения до ± 0,03 ° и точность повторного позиционирования ± 0,01 мм. Сверхузкий компактный корпус на 10–20 % тоньше моделей MXJ, поддерживает трехсторонний монтаж и переключаемые осевые/боковые трубопроводы. Диаметры отверстий φ6~16 мм оснащены стандартными резиновыми буферами, дополнительные металлические ограничители и гидравлические буферы доступны для φ8 и выше. Он поддерживает безмасляную чистую среду и стабильное высокочастотное возвратно-поступательное движение. Идеально подходит для станций автоматизации в ограниченном пространстве, требующих строгой точности движений, таких как оптический контроль, приклеивание чипов, сборка микрокомпонентов и медицинское оборудование премиум-класса.
Компактный пневматический направляющий стол сверхвысокой точности серии MXP
Бренд: SOLH от Richge Technology
Обзор продукта
Серия SOLH MXP — это высококачественный компактный пневматический направляющий стол сверхвысокой точности, разработанный для сложных сценариев микропозиционирования. Благодаря встроенной конструкции цилиндрической направляющей и встроенному корпусу из нержавеющей стали он обеспечивает параллельность на микронном уровне, сверхнизкую погрешность вращения и исключительную жесткость. Поддерживая двунаправленный трубопровод и стабильную высокочастотную циклическую работу, он идеально подходит для точной сборки 3C, оптического обнаружения и высокоточного позиционирования микрокомпонентов, выступая в качестве модели премиум-класса для сложных миниатюрных приложений с линейным приводом.
Основная структура и конструктивные особенности
-- Режим вождения: двустороннего действия двойного действия, размеры отверстия φ6/8/10/12/16 мм, охватывают диапазон легких нагрузок 10–120 Н.
-- Интегрированная премиальная структура: Имеет встроенную цилиндрическую линейную направляющую и цельный корпус из мартенситной нержавеющей стали. Несущий механизм полностью изолирован от движения уплотнения штока поршня, что обеспечивает исключительную жесткость и минимальное трение.
-- Сверхвысокий прецизионный класс: Параллельность хода 0,004 мм, параллельность монтажа 0,02 мм, точность вращения ±0,03° (φ6/8/10) / ±0,04° (φ12/16), что обеспечивает лучшие в отрасли сверхстабильные характеристики точного позиционирования.
-- Ультракомпактный узкий корпус: Высота корпуса всего 17–23 мм, что на 10–20 % уже, чем у аналогичных моделей MXJ, что обеспечивает сверхплотную компоновку для очень ограниченного рабочего пространства.
-- Гибкость двунаправленного трубопровода: Поддерживает как боковые, так и осевые трубопроводы с возможностью переключения на месте расположения, адаптируясь к разнообразным требованиям к прокладке трубопроводов на месте.
-- Совместимость с универсальными датчиками: Стандартные двойные пазы для магнитных переключателей позволяют установить 2 магнитных переключателя M9B для надежного двунаправленного контроля положения.
-- Многоуровневая буферизация и ограничение: Стандартные двухсторонние резиновые буферы для снижения шума и ударов; дополнительные односторонние или двухсторонние металлические ограничители хода, а также опция гидравлического буфера для моделей φ8 и выше с регулируемым диапазоном хода 0–5 мм для сверхточного управления позиционированием.

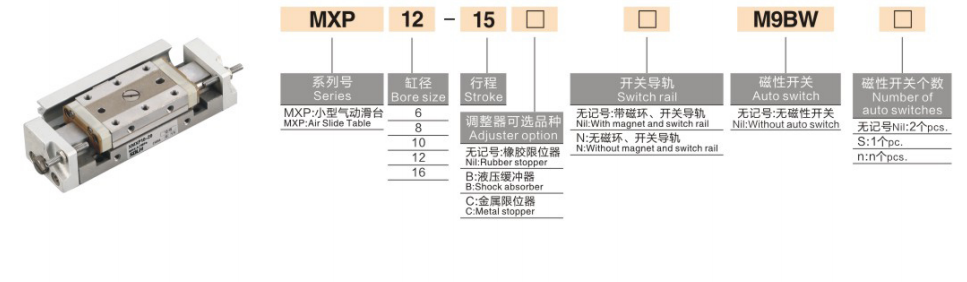

Полное правило кодирования модели
1. Пример модели: MXP8-15-B-M9BW
Позиция
Код
Спецификация Описание
1
MXP
Код серии: Сверхточный пневматический направляющий стол
2
08.06.10.12.16
Размер отверстия (мм)
3
5/10/15/20/25/30
Стандартный ход (мм): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30
4
Б/К/Д/пустой
Опция ограничения: B=Двусторонний металлический предел; C = предел втягивания конца; D = предел расширения; Пустой = стандартный резиновый буфер
5
М9БВ/М9Б
Магнитный переключатель (опционально, 1 или 2 переключателя)
6
Н/Пусто
Тип направляющей: N = немагнитная направляющая; Пустой = стандартная магнитная направляющая
2. Примеры стандартных заказов
-- MXP6-5: стандартный тип, без магнитного переключателя, внутренний диаметр 6 мм, ход 5 мм, двойного действия.
-- MXP10-20-B-2M9B: диаметр цилиндра 10 мм, ход 20 мм, двусторонний металлический ограничитель, 2 магнитных переключателя M9B.
-- MXP12-25-D: диаметр цилиндра 12 мм, ход поршня 25 мм, металлический ограничитель на выдвижном конце, совместимость с осевыми трубами.
Основные технические характеристики (@0,5 МПа, двойного действия)
Параметр Элемент
φ6
φ8
φ10
φ12
φ16
Отверстие (мм)
6
8
10
12
16
Стандартный ход (мм)
5/10
10/20
10/20
15/25
20/30
Рабочее давление (МПа)
0,15~0,7
0,15~0,7
0,15~0,7
0,15~0,7
0,15~0,7
Увеличение тяги при 0,5 МПа (Н)
14
25
39
57
101
Усилие втягивания при 0,5 МПа (Н)
11
19
31
48
88
Прибл. Вес (г)
~60
~85
~120
~210
~320
Тип буфера
Двусторонний резиновый буфер (дополнительный металлический ограничитель/гидравлический буфер для φ8+)
Температура окружающей среды
-10℃ ~ +60℃ (без замерзания)
Размер воздушного порта
М3×0,5
М3×0,5
М3×0,5
М5×0,8
М5×0,8
Основные конкурентные преимущества
1. Сверхвысокая точность и стабильность на микронном уровне -- Обладает сверхнизкой параллельностью хода (0,004 мм) и точностью вращения до ±0,03° в сочетании с точностью повторного позиционирования ±0,01 мм. Он исключает микротряску и отклонение положения, полностью удовлетворяя строгим требованиям точности для оптического обнаружения, ламинирования микрокомпонентов и процессов высокоточного тестирования.
2. Встроенная конструкция цилиндра и ультраузкий компактный корпус -- Цилиндр встроен в конструкцию направляющей, что позволяет уменьшить ширину корпуса на 10–20 % по сравнению с моделями MXJ. Инновационная конструкция двухнаправленных боковых/осевых трубопроводов обеспечивает гибкое переключение на месте, устраняя ограничения по компоновке трубопроводов на сверхузких плотных станциях.
3. Высокая жесткость и длительный срок службы -- Цельный корпус из мартенситной нержавеющей стали и интегрированная конструкция направляющей обеспечивают превосходную устойчивость к деформации и жесткость конструкции. Применяет безмасляную конструкцию уплотнений с низким коэффициентом трения, совместимую с чистыми мастерскими и легкой промышленностью, обеспечивая срок службы без обслуживания более 5 миллионов циклов.
4. Плавная работа на высоких частотах -- Премиальное уплотнение с низким коэффициентом трения и высокоточная шариковая направляющая обеспечивают сверхплавное движение. Рабочая скорость варьируется от 50 до 500 мм/с, обеспечивая стабильную высокочастотную циклическую работу со скоростью выше 350 циклов в минуту без заиканий и дрожания, что идеально подходит для длительных повторяющихся задач позиционирования с коротким ходом.
5. Гибкая адаптация к многосценной установке -- Поддерживает верхний, нижний и боковой трехсторонний монтаж с точными позиционирующими отверстиями для штифтов. Симметричная конструкция воздушного порта обеспечивает взаимозаменяемость левого и правого трубопроводов на месте, полностью устраняя ограничения по направлению и адаптируясь к различным конструктивным конструкциям оборудования.
Монтажные формы и типичные применения
1. Способы монтажа
-- Верхний монтаж: Фиксируется через сквозные отверстия с прецизионными отверстиями для штифтов, подходит для установки сверху заготовки и сценариев высокоточного позиционирования, требующих нулевого смещения.
-- Нижний монтаж: Крепится через нижние резьбовые отверстия, имеет стабильную и надежную конструкцию, подходит для поверхностной сборки стандартного оборудования и фиксированного линейного привода.
-- Боковой монтаж: фиксируется через боковые резьбовые отверстия, идеально подходит для оборудования с ограниченным вертикальным пространством и плотным параллельным расположением нескольких направляющих.
Общая автоматизация, средняя нагрузка, длинноходный ход
Трехшаговое руководство по быстрому выбору
1. Выбор отверстия по нагрузке -- φ6 ≤1 кг / φ8 = 1–2 кг / φ10 = 2–4 кг / φ12 = 4–6 кг / φ16 = 6–10 кг. Зарезервируйте не менее 50% запаса прочности по нагрузке для обеспечения стабильной и точной работы.
2. Подтверждение инсульта Стандартный диапазон хода: 5–30 мм. Отдавайте предпочтение коротким ходам (5–20 мм) для условий высокочастотной работы, чтобы обеспечить более высокую точность позиционирования и стабильность работы.
3. Согласование конфигурации
-- Мониторинг положения: оборудуйте 2 магнитных переключателя M9B для двунаправленной обратной связи по положению хода в реальном времени.
-- Прецизионное ограничение и буферизация: выберите двусторонний металлический ограничитель (B) для точного позиционирования с регулируемой точностью 0–5 мм; выберите гидравлический буфер для моделей φ8 и выше, чтобы уменьшить высокочастотное воздействие.
-- Адаптация трубопроводов: используйте осевые трубопроводы для размещения в сверхузких пространствах и боковые трубопроводы для обычных стандартных сценариев установки.
Краткое изложение одним предложением
Сверхточный пневматический направляющий стол серии SOLH MXP отличается сверхнизкой параллельностью 0,004 мм, минимальной ошибкой вращения, встроенной встроенной направляющей, переключаемыми в двух направлениях трубами и дополнительным гидравлическим буфером, служащим высокожестким микролинейным столиком премиум-класса для оптического обнаружения, сверхточной сборки 3C и высококачественного медицинского оборудования для автоматизации.
