Пневматический направляющий стол серии MXS | Двухцилиндровая направляющая с перекрестными роликами

Бренд: SOLH от Richge Technology

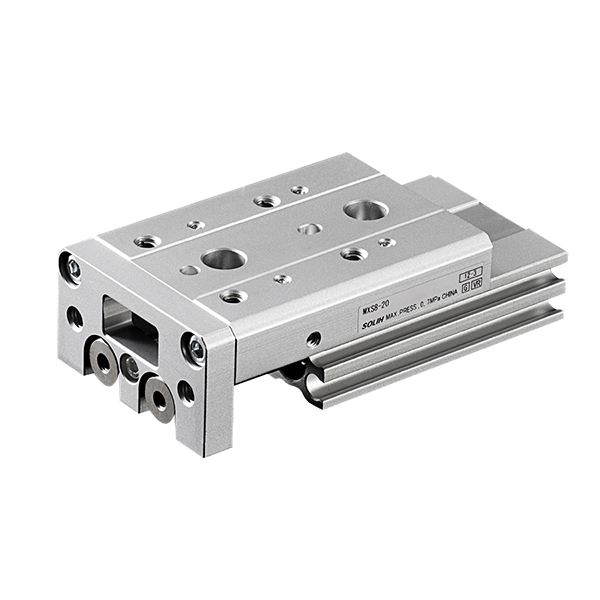

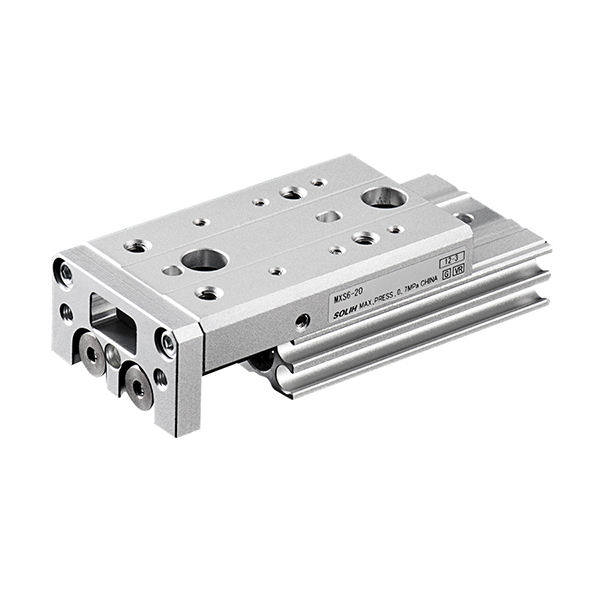

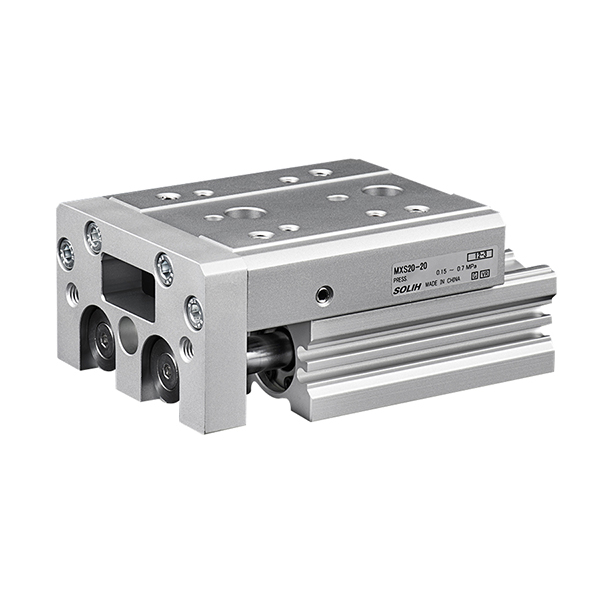

Обзор продукта

     Серия SOLH MXS представляет собой высокожесткий и высокоточный интегрированный пневматический направляющий стол, оснащенный двухпоршневой приводной конструкцией и профессиональными направляющими с поперечными роликами. Благодаря ультратонкому компактному корпусу, системе направляющих с предварительным натягом и нулевым зазором и удвоенному выходному усилию он обеспечивает сверхстабильное линейное движение с точностью повторения до ±0,01 мм. Интегрированная конструкция «все в одном» значительно уменьшает объем оборудования по сравнению с традиционными комбинациями разъемного цилиндра и внешней направляющей. Он широко применяется в прецизионных линейных передачах, узлах выравнивания, электронных и полупроводниковых инструментах, служа оптимальной модернизированной заменой традиционных решений для линейного привода.

Основная структура и принцип работы

     -- Двухпоршневая система привода: Имеет двухпоршневую конструкцию двойного действия, обеспечивающую удвоенную тягу по сравнению с одноцилиндровыми направляющими с тем же размером отверстия. Это обеспечивает высокую синхронность работы и эффективно устраняет отклонение и раскачивание во время высокочастотного движения.

     -- Направляющая с поперечными роликами премиум-класса: Встроенная высокоточная поперечная роликовая направляющая с предварительным натягом, нулевым рабочим зазором, превосходной структурной жесткостью и высокой устойчивостью к радиальной нагрузке и отклонению крутящего момента. Он стабильно поддерживает сверхвысокую точность повторного позиционирования ±0,01 мм для длительной циклической работы.

     -- Интегрированный дизайн «все в одном»: Цилиндр и направляющий стол идеально интегрированы как единое целое, что сокращает общий объем установки на 30–50 % по сравнению с конструкциями сплит-типа. Он не требует ручного выравнивания во время установки, что значительно повышает эффективность сборки и структурную согласованность.

     -- Гибкий трехсторонний монтаж: Поддерживает установку снизу, сбоку и по осям в трех направлениях с заранее заданными прецизионными отверстиями для штифтов. Он поддерживает прямую штабелируемую установку и боковой фиксированный монтаж, адаптируясь к разнообразным требованиям к компактному размещению оборудования.

     -- Встроенная адаптация датчика: Оснащен стандартным внутренним магнитным кольцом с зарезервированными канавками на корпусе, совместимыми с магнитными переключателями серий D-M9□ и A93. Конструкция для скрытого монтажа позволяет избежать структурных помех и обеспечивает точную обратную связь по положению хода.

Полное правило кодирования модели

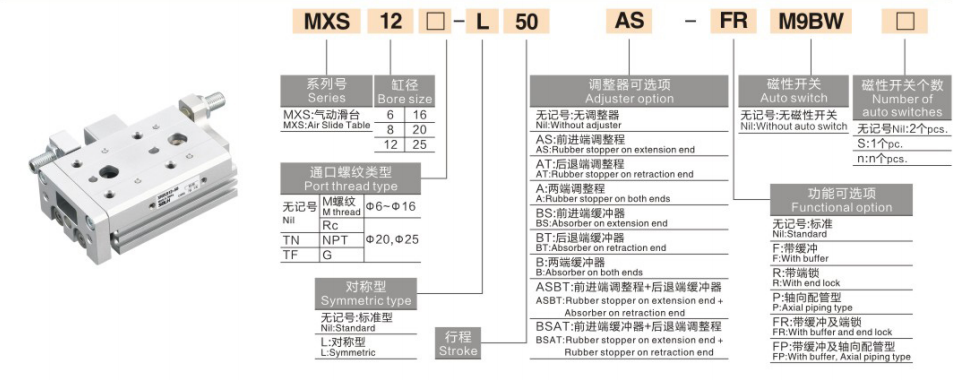

   1. Пример модели: MXS16-50AS-M9BW.

   2. Пример стандартного заказа

     -- МКСС20-75A-FR-M9NL: внутренний диаметр 20 мм, ход 75 мм, двусторонняя регулировка хода, осевой трубопровод, магнитный переключатель PNP с проводом длиной 3 м.

Общие основные технические характеристики

Справочная таблица выходной силы и нагрузки (@0,5 МПа, горизонтальная установка)

Примечание. Грузоподъемность уменьшается с увеличением длины хода и более высокой скорости; коэффициент безопасности ≥2; вертикальная нагрузка требует проверки допустимого крутящего момента

Сценарии применения и рекомендации по выбору

   1. Приоритетные сценарии применения серии МКСС

     --  Сверхточное позиционирование и перенос: Идеально подходит для точного линейного переноса и выравнивания электронных компонентов, клемм, оптических линз и миниатюрных модулей со строгими требованиями к позиционированию ±0,01 мм.

     -- Компактное оборудование с ограниченным пространством: Ультратонкая интегрированная конструкция уменьшает высоту оборудования на 30% по сравнению с обычными направляющими столами, идеально подходя к миниатюрным и очень компактным автоматизированным станциям.

     -- Условия работы с высокой жесткостью и защитой от прогиба: Конструкция направляющей с перекрестными роликами обеспечивает превосходное сопротивление крутящему моменту и устойчивость к эксцентричной нагрузке, подходит для привода роботов по оси Z и высокоточных сборочных станций со сложными силовыми условиями.

     -- Высокочастотная циклическая работа с коротким ходом: Стабилен при длительной высокочастотной работе в пределах короткого хода 10–50 мм, обеспечивая постоянную точность без смещения или дрожания.

     -- Структурное упрощение и снижение затрат: Интегрированная конструкция цилиндра и направляющей полностью заменяет традиционную разделенную комбинацию «цилиндр + внешняя направляющая», упрощая механическую конструкцию и снижая затраты на сборку и техническое обслуживание.

Ключевые моменты профессионального отбора

     -- Выбор размера отверстия: Размер отверстия соответствует весу заготовки и способу установки. Контролируйте горизонтальную нагрузку в пределах 50 % от номинального значения и вертикальную нагрузку в пределах 25 % от номинального значения, чтобы обеспечить стабильную работу.

     -- Выбор обводки: Зарезервируйте запас хода 5–10 мм при выборе модели. Если требуется точная регулировка хода, выберите регулятор хода AS/AT/A (точная регулировка 0–5 мм).

     -- Согласование направления монтажа: Нижнее крепление для горизонтальной транспортировки материалов; боковой монтаж для боковой стационарной установки; осевой монтаж для штабелирования по оси Z и многослойной сборки.

     -- Оптимизация конфигурации буфера: Стандартный резиновый буфер для обычного режима работы. Оборудуйте гидравлическим буфером, когда рабочая скорость превышает 300 мм/с или вес груза превышает 5 кг, чтобы уменьшить удары и вибрацию терминала.

     -- Настройка определения положения: Совместим с магнитными переключателями M9B/M9N. Двусторонние канавки позволяют установить два переключателя для точного обнаружения сигнала на месте при выдвижении и втягивании.

Краткое изложение одним предложением

     Двухцилиндровый пневматический направляющий стол серии SOLH MXS оснащен перекрестными роликовыми направляющими премиум-класса и интегрированной конструкцией «все в одном», обеспечивающей двойное усилие, сверхвысокую точность ± 0,01 мм, превосходную жесткость и устойчивость к отклонениям, что служит высококлассным прецизионным линейным приводным решением для полупроводников, прецизионной электронной сборки и высокочастотной автоматизации позиционирования.
