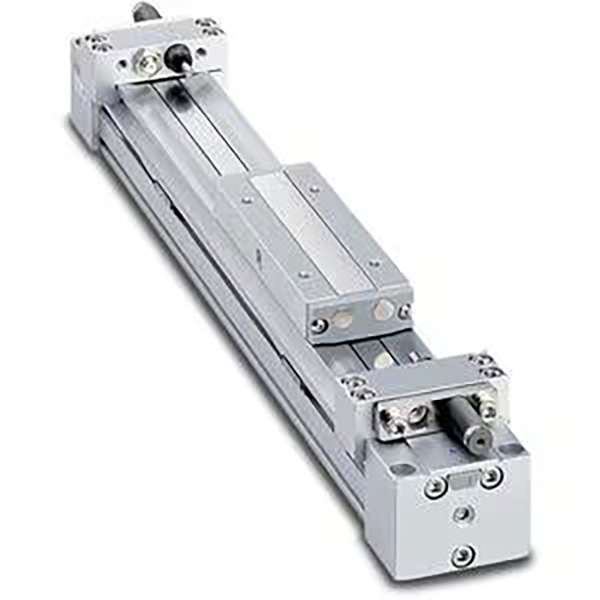

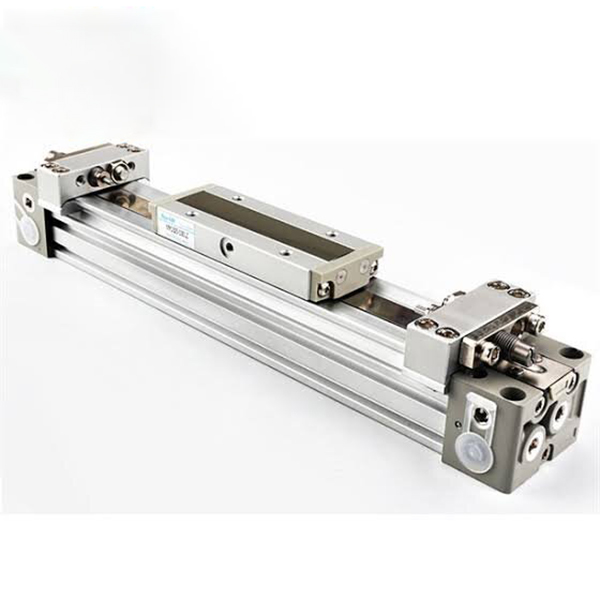

Бесштоковый цилиндр с механическим соединением серии MY1B | Базовый тип

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH MY1B представляет собой классический бесштоковый цилиндр с механическим соединением, предназначенный для линейного привода со сверхдлинным ходом. Благодаря внутреннему уплотняющему ремню и внешней пылезащитной конструкции ремня он исключает традиционное удлинение штока, достигая установочной длины, почти равной фактическому ходу, и экономит более 50% монтажного пространства по сравнению с обычными цилиндрами с рулевой тягой. Обладая размерами отверстий от φ10 до φ100 мм и максимальным ходом 5000 мм, он обеспечивает стабильное линейное движение на средней скорости и при средней нагрузке. Это оптимальное и экономичное решение для перемещения материалов на большие расстояния, перемещения станций и перемещения/толкания заготовок в оборудовании общей автоматизации.

Основное позиционирование и структурные особенности

• Бесштоковая конструкция механического соединения: Интегрированная конструкция поршня и подвижного стола без выдвижения штока поршня. Внутренний уплотнительный ремень поддерживает давление воздуха, а внешний пылезащитный ремень обеспечивает полную защиту. Общая длина равна длине хода, что обеспечивает чрезвычайно эффективное использование пространства для сценариев установки в ограниченном пространстве.

• Встроенный направляющий стол высокой жесткости: Направляющий стол жестко соединен с поршнем, что обеспечивает превосходное сопротивление изгибающему моменту. Грузы могут быть установлены непосредственно на направляющий стол без дополнительных направляющих конструкций для легких условий эксплуатации, что упрощает механическое проектирование и сборку.

• 4-ходовой трубопровод и облегченная модернизация: Оптимизированная головка блока цилиндров поддерживает трубопроводы в четырех направлениях (спереди/сзади/бок/снизу), что позволяет регулировать направление трубопроводов на месте для гибкой компоновки. Модернизированная конструкция корпуса цилиндра снижает вес моделей φ25/32/40 на 17% по сравнению со старыми версиями, снижая общую нагрузку на оборудование.

• Стандартная регулируемая воздушная подушка: Встроенные регулируемые воздушные буферы на обоих концах эффективно поглощают рабочие удары и снижают шум при работе, обеспечивая стабильную работу на средней скорости. Внешние гидравлические буферы являются дополнительными и позволяют адаптироваться к условиям работы на высоких скоростях и при больших нагрузках.

• Безмасляный и длительный срок службы: Стандартная конструкция безмасляного режима работы адаптируется к чистым промышленным средам и общим автоматизированным производственным линиям. Износостойкий уплотнительный ремень обеспечивает длительную и надежную работу при низких затратах на техническое обслуживание.

• Простая установка магнитного переключателя: Предварительно зарезервированные монтажные пазы на передней и противоположных сторонах цилиндра позволяют напрямую устанавливать магнитные переключатели серии D-M9 спереди, что обеспечивает удобное обнаружение сигнала положения и гибкую электрическую интеграцию.

Полное правило кодирования модели

Примеры моделей: MY1B25-500Z | MY1B40-800AZ

Примеры стандартных заказов

• МГ1Б25-500Z: диаметр цилиндра 25 мм, ход поршня 500 мм, стандартная двухсторонняя воздушная подушка.

• МГ1Б40-800AZ: диаметр отверстия 40 мм, ход 800 мм, воздушная подушка + двусторонние регулировочные винты хода.

Основные технические характеристики (стандартное состояние 20 ℃)

1 Основные общие характеристики

• Режим работы: Механический привод двойного действия.

• Рабочая жидкость: Сжатый воздух (возможна работа без масла)

• Температура окружающей среды: 5~60℃ (без замерзания)

• Диапазон рабочего давления: 0,1~0,8 МПа; Испытательное давление: 1,2 МПа

• Рабочая скорость поршня: 100~1000 мм/с (со стандартной воздушной подушкой); 100~1500 мм/с (с внешним гидравлическим буфером)

• Толерантность к инсульту: ход ≤1000 мм: ±1,8 мм; Ход 1001~3000 мм: ±2,8 мм

• Буферный режим: Стандартная встроенная воздушная подушка (Z); дополнительный внешний гидравлический буфер (L/H)

Диаграмма 2 ключевых параметров производительности (@0,5 МПа)

Основные рекомендации по конфигурации и выбору

1 Выбор размера отверстия в зависимости от нагрузки и осевого усилия

• φ10~φ20 (легкий режим): Применимо для нагрузок ≤8 кг и микродлинного хода (≤1000 мм), идеально подходит для перемещения электронного оборудования и небольших автоматизированных устройств.

• φ25~φ40 (средне-лёгкий режим): Подходит для средне-легких нагрузок весом 12–30 кг и обычных операций с длинным ходом 1000–2000 мм, широко используется при перемещении сборочной линии и погрузке / разгрузке материалов.

• φ50~φ63 (средний режим работы): Подходит для средней нагрузки 50–80 кг и транспортировки тяжелых заготовок, идеально подходит для привода станков и обрабатывающих станций с длинным ходом.

• φ80~φ100 (тяжелый режим): Предназначен для тяжелых грузов весом 130–200 кг, крупногабаритного оборудования и логистики на большие расстояния, адаптируясь к высокочастотным тяжелым циклическим условиям работы.

2 Выбор конфигурации хода и буфера

• Диапазон хода: Стандартный ход составляет 100–2000 мм; Расширенная спецификация XB11 поддерживает сверхдлинный ход поршня до 5000 мм для особых требований к вождению на большие расстояния.

• Воздушная подушка (Z): Стандартная обязательная конфигурация для работы на средней скорости (≤1000 мм/с), эффективно снижающая удары концов и рабочий шум для стабильного циклического движения.

• Гидравлический буфер (л/ч): Рекомендуется для работы на высоких скоростях (>1000 мм/с) или при тяжелых нагрузках (>50 кг) для достижения сверхстабильного движения и снижения шума.

• Винт регулировки хода (A): Предназначен для сценариев, требующих точного предельного позиционирования (точность ±0,1 мм), поддерживает двухстороннюю калибровку точного хода.

3 Инструкции по монтажу и прокладке трубопроводов

• Способ монтажа: Корпус цилиндра можно закрепить через нижние или боковые монтажные отверстия; Грузы могут быть установлены непосредственно на встроенный направляющий стол без необходимости использования дополнительной направляющей конструкции для легких условий эксплуатации.

• Гибкий 4-ходовой трубопровод: Поддерживает переключение передних, задних, боковых и нижних труб, что позволяет регулировать направление на месте для адаптации к различным требованиям к компоновке оборудования.

• Установка магнитного переключателя: Зарезервированные двусторонние монтажные канавки, совместимые с переключателями серии D-M9B/D-M9N, обеспечивающие гибкую и точную обратную связь по положению хода.

Типичные сценарии промышленного применения

• Перенос материала со сверхдлинным ходом: Идеально подходит для перемещения и перемещения на большие расстояния на расстоянии 1–5 м на линиях сборки электроники, пищевых продуктов и упаковки, отличается компактной установкой и стабильной работой на высокой скорости.

• Открытие/закрытие дверцы и крышки оборудования: Применяется для привода ворот с длинным ходом больших станков и автоматизированного оборудования, имеет компактную конструкцию и надежную циклическую работу.

• Тяжелое смещение заготовки: Подходит для длинноходовой обработки тяжелых заготовок массой 30–200 кг в автомобильной и механической обрабатывающей промышленности, обеспечивая высокую жесткость и отличную устойчивость к изгибающему моменту.

• Позиционирование и транспортировка сборочной линии: Используется для позиционирования с длинным ходом и циклического перемещения производственных линий, со стандартной конструкцией с воздушной подушкой для снижения шума и ударов во время высокочастотного старт-стопного режима.

• Специальное оборудование для автоматизации: Универсальное решение для линейного привода с длинным ходом для различных нестандартных автоматизированных станций, особенно подходящее для ограниченных в пространстве и чувствительных к затратам проектов автоматизации.

Трехэтапное руководство по быстрому выбору

• Подтверждение размера отверстия: Рассчитайте необходимую тягу на основе веса груза с коэффициентом безопасности ≥1,5. Рекомендуемые правила выбора: ≤8 кг → φ20; 12~30 кг → φ40; 50–80 кг → φ63; >100 кг → φ80/100.

• Подтверждение спецификации хода: Выберите стандартный ход 100–2000 мм для обычных требований; выберите расширенную спецификацию XB11 для сверхдлинного хода до 5000 мм.

• Соответствие функциональной конфигурации: Использовать стандартную воздушную подушку (Z) для работы на средней скорости; модернизация до гидравлического буфера (L/H) для условий работы на высоких скоростях или при тяжелых нагрузках; добавьте винт регулировки хода (А) для обеспечения точного предельного позиционирования.
