Бесштоковый цилиндр с магнитной муфтой серии RM | Компактный тип Airtac с длинным ходом и направляющими

Бренд: SOLH от Richge Technology

РМТ
РМТЛ

Обзор продукта

     Серия SOLH RM представляет собой массовый бесштоковый цилиндр с магнитной муфтой в стиле Airtac, предназначенный для компактных, длинноходовых и управляемых линейных приводов. Благодаря бесконтактной магнитной синхронной передаче между внутренним поршнем и внешним направляющим столом полностью закрытая конструкция обеспечивает полную нулевую утечку и работу без пыли. Охватывает четыре основные модели, включая базовый тип и тип с направляющим стержнем, размер отверстия варьируется от φ10 до φ40 мм с максимальным ходом 2000 мм. Благодаря встроенной направляющей, широкой температурной адаптации и высокой стоимости, он идеально подходит для сценариев линейного перемещения с длинным ходом и автоматизации чистых помещений, выступая в качестве предпочтительной отечественной альтернативы сериям SMC CY1/CY3.

Классификация базовой модели и структурные особенности

1. Полная классификация моделей семейства RM.

• Базовый тип RMS: Ультраминималистичная конструкция без встроенной системы направляющих. Для установки требуются внешние опорные кронштейны и линейные направляющие. Он имеет самую низкую стоимость и идеально подходит для бюджетных проектов со сдержанными направляющими структурами.

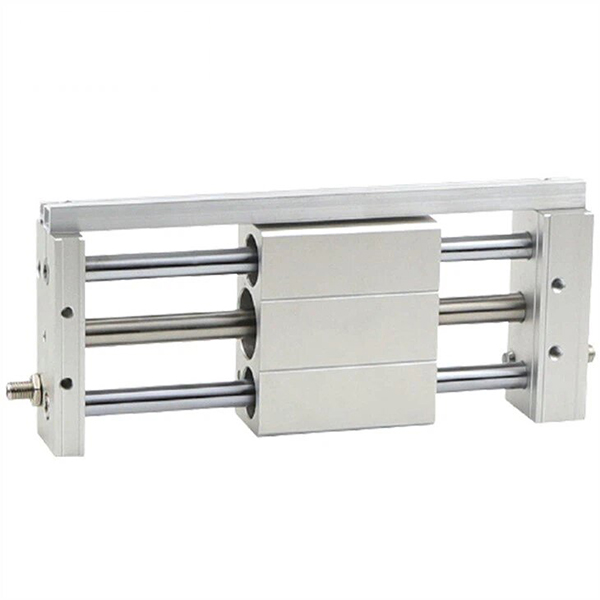

• Стандартный управляемый тип RMT: Оснащен двойными направляющими стержнями и подшипниками скольжения для интегрированной функции направления. Он может выдерживать боковые и эксцентрические нагрузки без внешних направляющих, что обеспечивает простую и быструю установку для обычных условий работы.

• Тип с прецизионным управлением RMTL: используются удлиненные высокоточные направляющие стержни и подшипники высокой жесткости для повышения точности линейного движения. Точность повторного позиционирования достигает ±0,1 мм, что соответствует требованиям высокоточного позиционирования хода и передачи на микрорасстояния.

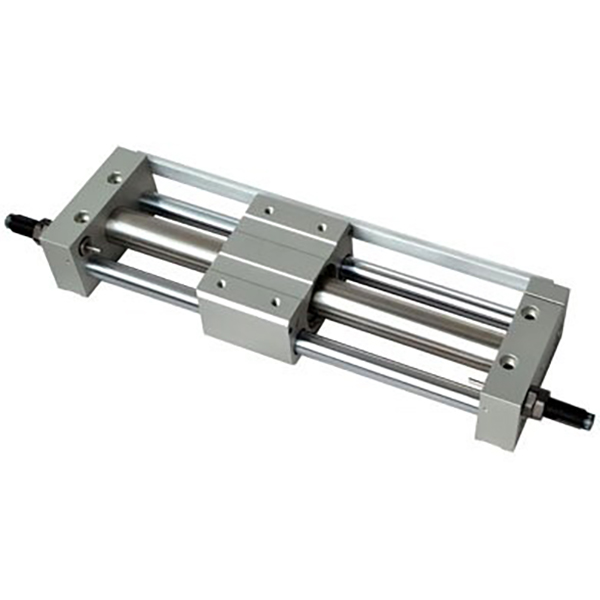

• Тип направляющих для высоких нагрузок RMH: Оптимизирован за счет усиленных направляющих и высокопрочной конструкции направляющего стержня, обеспечивающей превосходную несущую способность и устойчивость к прогибам. Его можно использовать непосредственно в качестве отдельного подвижного стола для сценариев работы с большими нагрузками и высокой стабильностью.

2. Основные структурные преимущества

• Привод с магнитной муфтой и чистота с нулевой утечкой: Встроенная высокопрочная магнитная матрица обеспечивает немеханическую синхронную передачу. Полностью закрытый цилиндр цилиндра полностью изолирует внутренние воздушные контуры от внешней среды, обеспечивая нулевую утечку воздуха и работу без пыли. Он полностью соответствует гигиеническим стандартам для пищевых продуктов, электроники и медицинских чистых цехов.

• Бесштоковый компактный дизайн и экономия места: Отсутствие удлинителя штока поршня уменьшает пространство для установки на 50% по сравнению с традиционными цилиндрами с рулевой тягой. Он поддерживает стабильную линейную работу без изгиба даже при максимальном длине хода 2000 мм, что идеально подходит для компактной конструкции оборудования.

• Изолированная пылезащитная конструкция и увеличенный срок службы: Поршневая камера и направляющий стол полностью изолированы для предотвращения попадания внешней пыли, грязи и примесей внутрь цилиндра. Оптимизированная комбинация износостойкого кольца и пылезащитного кольца эффективно снижает потери на трение и продлевает общий срок службы.

• Интегрированная конструкция с двумя направляющими (RMT/RMTL/RMH): Автономная направляющая конструкция устраняет необходимость во внешних направляющих. Он эффективно противостоит боковой силе и воздействию эксцентричной нагрузки, обеспечивая плавное и стабильное возвратно-поступательное движение с более высокой эффективностью установки.

• Мультибуферная конфигурация для стабильной работы: Стандартные фиксированные двухсторонние резиновые буферы поглощают рабочие удары и снижают шум при работе. Дополнительные регулируемые буферы и гидравлические буферы обеспечивают стабильную работу на максимальной скорости 500 мм/с, избегая резких ударов во время высокоскоростного циклического движения.

Полное правило кодирования модели

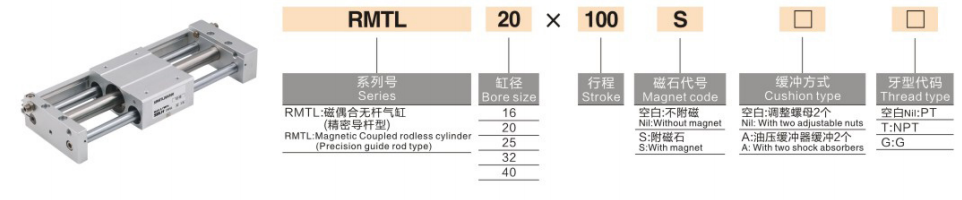

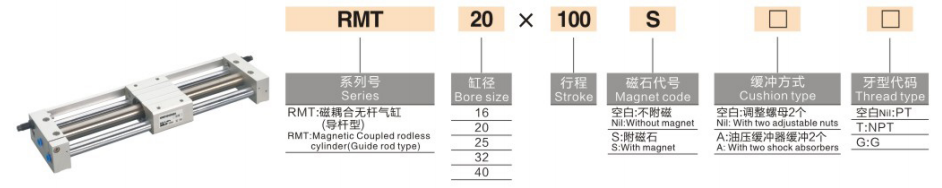

1.Примеры моделей: RMT20-500 | РМС16-300-С

2.Примеры стандартных заказов

• РМS16-300: диаметр отверстия 16 мм, ход 300 мм, базовый ненаправляющий тип без магнитного переключателя.

• РМT20-500-S: диаметр отверстия 20 мм, ход 500 мм, стандартная направляющая с магнитным аксессуаром.

• РМTL25-800: диаметр отверстия 25 мм, ход 800 мм, высокоточный направляющий тип.

Основные технические характеристики (стандартное состояние 20 ℃)

1. Основные общие характеристики

• Режим работы: Бесконтактная синхронная передача с магнитной муфтой двойного действия.

• Рабочая жидкость: Фильтрованный сжатый воздух (фильтрация 40 мкм, возможен безмасляный режим)

• Температура окружающей среды: -20℃~70℃ (промышленный класс для сверхшироких температур)

• Диапазон рабочего давления: 0,15~0,7 МПа; Испытательное давление: 1,0 МПа

• Стандартная рабочая скорость: 50~500 мм/с

• Буферный режим: Стандартный двусторонний фиксированный резиновый буфер; дополнительный регулируемый буфер/гидравлический буфер

• Магнитная удерживающая сила: 55~1400 Н (постепенно увеличивается с увеличением размера отверстия)

2. Диаграмма ключевых параметров производительности (@0,5 МПа)

Основные рекомендации по конфигурации и выбору

1. Выбор размера отверстия в зависимости от нагрузки и осевого усилия

• φ10~φ16 (сверхлегкий режим): Подходит для нагрузок до 2 кг, предназначен для прецизионного переноса компонентов с коротким ходом и операций микропозиционирования в миниатюрном электронном оборудовании автоматизации.

• φ20~φ25 (обычный легкий режим): Подходит для легкой нагрузки 4–6 кг, идеально подходит для обычных операций толкания и вытягивания с длинным ходом (≤1000 мм) на обычных автоматизированных производственных линиях.

• φ32~φ40 (средний режим работы): Применимо для сценариев средней нагрузки 10–16 кг, идеально адаптировано для погрузочно-разгрузочных работ с длинным ходом и высокочастотных циклических условий работы в оборудовании автоматизации упаковки и логистики.

2. Выбор модели и направляющей системы

• Базовый тип RMS: Сверхдешевое решение без встроенных направляющих. Подходит для бюджетных проектов и оборудования с предварительно установленными внешними линейными направляющими, требующими двухстороннего крепления кронштейна.

• Стандартный управляемый тип RMT: Универсальная конструкция с двойным направляющим стержнем и встроенным направляющим подшипником. Он может выдерживать обычные боковые нагрузки без внешних направляющих аксессуаров, отличается простотой установки и широкими возможностями адаптации к стандартным условиям работы.

• Тип с прецизионным управлением RMTL: Удлиненные высокоточные направляющие оптимизируют стабильность линейного движения, обеспечивая точность повторного позиционирования до ±0,1 мм. Лучший выбор для точного позиционирования, точной сборки и сценариев с высокими линейными требованиями.

• Тип направляющих для высоких нагрузок RMH: Усиленная направляющая и конструкция высокопрочного направляющего стержня значительно улучшают устойчивость к прогибам и грузоподъемность. Он может заменить независимые раздвижные столы для выполнения задач по вождению с большими нагрузками и длинным ходом.

3. Выбор среды и функциональной конфигурации

• Приложение «Чистая окружающая среда»: Бесконтактная магнитная передача без утечек и пыли позволяет избежать вторичного загрязнения. Самоуправляемые модели RMT и RMTL предпочтительны для долгосрочной стабильной работы в чистых цехах пищевой, медицинской и электронной промышленности.

• Улучшение условий высокоскоростной работы: Оснащен внешними гидравлическими буферами для устранения торцевых ударов, стабильно поддерживающими непрерывную высокоскоростную работу до 500 мм/с для высокочастотных циклических производственных линий.

• Точная обратная связь по положению: Добавьте конфигурацию с магнитным оснащением -S, совместимую с магнитными переключателями серии D-M9, обеспечивающую многоточечное позиционирование хода и обратную связь по электрическому сигналу в реальном времени для автоматического управления рычажным механизмом.

Типичные сценарии промышленного применения

• Электронная передача материалов в чистых помещениях: Конструкция магнитной муфты, не содержащая пыли и не загрязняющая окружающую среду, широко используется для перемещения материалов на большие расстояния в цехах по производству полупроводников и ЖК-дисплеев, не содержащих пыли, эффективно защищая чистую производственную среду.

• Смещение линий пищевой и фармацевтической упаковки: Самоуправляемая интегрированная конструкция упрощает установку и ежедневное обслуживание, идеально удовлетворяя требованиям по перемещению и вытягиванию заготовок с длинным ходом упаковочного оборудования легкой и средней мощности, обеспечивая гигиеничность и надежность.

• Автоматизированное оборудование управления дверями и щитами: Компактная конструкция без стержня экономит 50% монтажного пространства, подходит для стабильного открытия и закрытия длинноходных защитных дверей оборудования, пылезащитных экранов и защитных крышек.

• Точное позиционирование сборочной линии с длинным ходом поршня: Высокоточная управляемая модель RMTL обеспечивает превосходную линейность и повторяемость позиционирования, отвечая требованиям точного позиционирования на сверхдальние расстояния 1–2 м и циклической транспортировки на производственных линиях.

• Обновление компактного оборудования и экономия места: Он служит идеальной заменой традиционных цилиндров с рулевой тягой в сценариях с длинным ходом (>500 мм), значительно оптимизируя компоновку оборудования и реализуя компактную конструкцию автоматизированного оборудования.

Сравнение основных параметров серии RM и серии CY1/CY3

Трехэтапное руководство по быстрому выбору

1. Подтверждение размера отверстия: Рассчитайте необходимую тягу на основе фактического веса груза с коэффициентом безопасности ≥2. Рекомендуемые правила: ≤2 кг → φ16; 4~6 кг → φ25; 10–16 кг → φ40.

2. Подтверждение типа модели: выберите RMS для сверхнизкого бюджета; РМТ для стандартных общих условий труда; RMTL для требований высокоточного позиционирования; RMH для сценариев тяжелых нагрузок и предотвращения прогиба.

3. Подтверждение спецификации хода: Для обычного использования выберите стандартный ход 50–1000 мм; опциональный увеличенный ход до 2000 мм для поездок на средние и длинные расстояния.

Краткое изложение одним предложением

     Бесштоковый цилиндр с магнитной муфтой Airtac серии SOLH RM объединяет в себе разнообразные самонаправляющие конструкции, сверхширокую температурную адаптируемость и чистоту с нулевыми утечками, выступая в качестве высокопроизводительного отечественного длинноходового линейного приводного решения для среднебюджетного автоматизированного оборудования.
