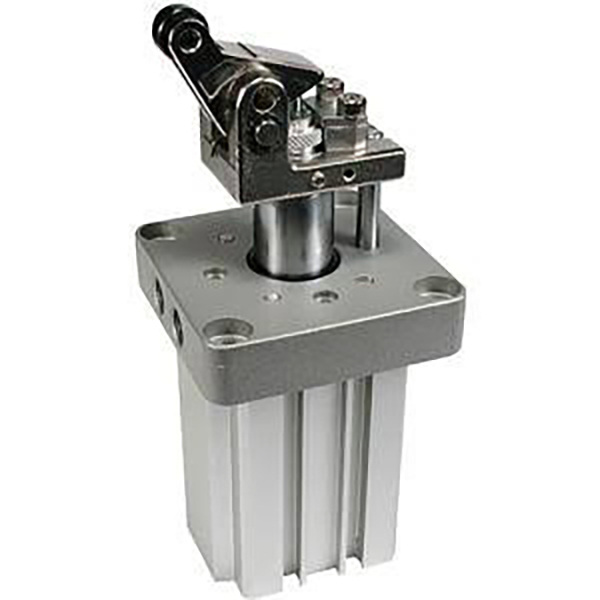

Стопорный цилиндр для тяжелых условий эксплуатации серии RS2H
Стопорный цилиндр для тяжелых условий эксплуатации SOLH RS2H представляет собой модернизированную замену RS1H для позиционирования конвейера с тяжелыми поддонами весом 50–500 кг. Он имеет увеличенную на 30 % тормозную силу, встроенный регулируемый гидравлический буфер и двойные ролики из смолы и углеродистой стали для эффективного поглощения сильных ударов. Компактная и легкая конструкция сокращает пространство для установки, а также полностью взаимозаменяема с RS1H без модификации крепления. Оснащенный дополнительной блокировкой от отскока и ручной разблокировкой, он подходит для автомобильной логистики, сварочных инструментов и автоматической блокировки складских тяжелых грузов. Наш завод поддерживает массовое производство с достаточным запасом на складе, безмасляная конструкция гарантирует стабильную работу в течение длительного цикла в суровых высокочастотных условиях мастерской.
Стопорный цилиндр для тяжелых условий эксплуатации серии RS2H | Регулируемый стопорный цилиндр рычага гидравлического буфера
Бренд: SOLH от Richge Technology
1. Обзор продукта и основные структурные преимущества
Серия SOLH RS2H представляет собой сверхмощный стопорный цилиндр рычажного типа нового поколения, профессионально разработанный для позиционирования и ограничения конвейерных линий с тяжелыми нагрузками. Доступны с отверстиями большого диаметра φ50/63/80 мм, обладают сверхвысокой тормозной силой, регулируемым гидравлическим буфером, легкой компактной конструкцией и превосходной ударопрочностью. Специально применимый для тяжелых поддонов и инструментальных плит весом 50–500 кг, он служит основным остановочным компонентом для тяжелых автоматизированных конвейерных линий, широко используемых в сценариях остановки заготовок, позиционирования передачи и ограничения станции.
1.1 Улучшенные характеристики для тяжелых условий эксплуатации
Являясь модернизированной заменой традиционной серии RS1H, RS2H обеспечивает увеличение тормозного усилия более чем на 30%. Благодаря комбинированной конструкции усиления рычага и гидравлической буферной конструкции он прекрасно выдерживает высокочастотные ударные нагрузки и стабильно ограничивает тяжелые детали весом от 50 до 500 кг, решая проблемы недостаточного усилия и легкого выхода из строя старых моделей при циклической работе с большими нагрузками.
1.2 Компактная и легкая оптимизация
По сравнению с серией RS1H модель с ходом поршня φ63-30 снижает общий вес на 22% и сокращает общую длину на 9 мм. Оптимизированная интегрированная конструкция экономит место для установки, одновременно улучшая общую жесткость конструкции, обеспечивая меньший размер, меньший вес и более высокую стабильность.
1.3 Регулируемый гидравлический буфер
Встроенный регулируемый гидравлический буфер в стандартной комплектации. Пользователи могут свободно регулировать демпфирующее сопротивление с помощью вращающегося регулировочного диска, чтобы адаптироваться к заготовкам различного веса и скорости транспортировки. Буфер обеспечивает быструю замену без использования инструментов за счет ослабления установочного винта M4, что значительно повышает эффективность обслуживания на месте и сокращает время простоя.
1.4 Рычаг высокой жесткости и конструкция с двумя роликами
Высокопрочный рычаг оснащен усиленной внутренней буферной конструкцией. Доступны два варианта материала роликов: смола (L) и углеродистая сталь (M), отличающиеся износостойкостью и защитой от растрескивания. Увеличенный диаметр роликов обеспечивает плавность хода и высокую устойчивость к прогибу, эффективно предотвращая заедание и повреждение эксцентриковой нагрузкой во время остановки с большой нагрузкой.
1.5 Полностью взаимозаменяемые и разнообразные конфигурации
Установочные размеры полностью взаимозаменяемы с традиционной серией RS1H, что позволяет осуществлять прямую замену и модернизацию без изменения рамы светильников. Дополнительные расширенные функции включают механизм блокировки с защитой от отскока, разблокировку вручную и переключатель обнаружения рычага, отвечающий требованиям управления в сложных условиях работы с тяжелыми нагрузками.
1.6 Безмасляная конструкция с длительным сроком службы
Дополнительные режимы двойного действия, подпружиненные режимы двойного действия и одностороннего действия удовлетворяют разнообразные эксплуатационные требования. Твердый хромированный шток поршня и твердый анодированный корпус цилиндра обеспечивают превосходную износостойкость и ударопрочность. Конструкция, работающая без масла, адаптируется к чистым средам и условиям работы с защитой от брызг при сварке, обеспечивает низкие затраты на техническое обслуживание и длительный срок службы.

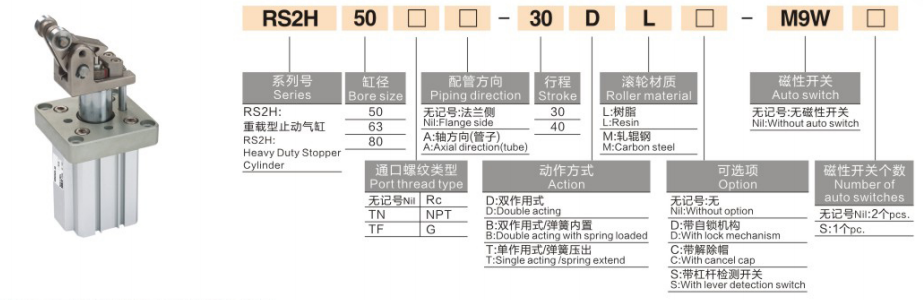

2. Полные правила именования моделей и примеры заказа.
Код серии: Усиленный рычажный стопорный цилиндр нового поколения.
50/63/80
Размер отверстия: φ50/φ63/φ80 мм
30/40
Стандартный ход: 30 мм (φ50/φ63); 40 мм (диаметр 80)
Л/М
Материал валика: L = валик из смолы; M = ролик из углеродистой стали
Д/Б/Т
Режим работы: D = двойного действия; B = подпружиненный двойного действия; T = пружина растяжения одностороннего действия
M9BW
Дополнительный магнитный переключатель (монтируется с 4-х сторон)
-XC102
Дополнительный аксессуар: механизм блокировки/ручная разблокировка/рычажный переключатель обнаружения.
2. Примеры стандартных заказов
•Общая модель для тяжелых условий эксплуатации: RS2H63-30LD-M9BW (диаметр диаметром 63, ход 30 мм, полимерный ролик, двойного действия, с магнитным переключателем M9BW)
•Модель блокировки с высокой степенью безопасности: RS2H80-40TM-XC102 (диаметр диаметром 80, ход 40 мм, ролик из углеродистой стали, одностороннего действия, с механизмом блокировки от отскока)
3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)
3.1 Основные характеристики
•Режим работы: Двойного действия, подпружиненный двойного действия, пружинный, одностороннего действия.
•Диапазон рабочего давления: 0,05~1,0 МПа; Испытательное давление: 1,5 МПа
•Температура окружающей среды: -10℃~60℃ (без льда)
3.3 Теоретическая тормозная сила (единица измерения: кН при 0,5 МПа, выход рычага)
Размер отверстия (мм)
φ50
φ63
φ80
Тормозящая сила двойного действия (кН)
12.5
20.1
32.2
3.4 Сравнение веса изделия (единица измерения: кг при стандартном ходе поршня)
Размер отверстия (мм)
φ50
φ63
φ80
RS2H Вес (кг)
1.70
2.78
4.96
Вес старой модели RS1H (кг)
2.03
3.56
6.33
4. Основные рекомендации по настройке и выбору
4.1 Выбор материала ролика
•Смоляной валик (L): Низкий уровень шума и защита от царапин на поверхности поддонов. Идеально подходит для легких/средних нагрузок (50–200 кг) и работы на высоких скоростях (≤0,5 м/с), защищает детали и обеспечивает стабильную остановку.
•Ролик из углеродистой стали (М): Сверхвысокая износостойкость и сильная ударопрочность. Подходит для тяжелых нагрузок (200–500 кг), высокочастотной езды на велосипеде (≥1000 раз в день) и тяжелых промышленных условий работы с длительным сроком службы.
4.2 Выбор режима работы
•Двойного действия (Д): Двунаправленный контролируемый зажим и отпускание с максимальной останавливающей силой. Оптимизирован для тяжелых нагрузок и высокочастотных условий работы в режиме «старт-стоп».
•Пружинный двустороннего действия (B): Автоматическое разблокирование при сбое питания с приоритетом оборудования и безопасности персонала. Идеально подходит для опасных станций и сценариев защиты от отключения питания.
•Одностороннего действия (Т): Пружина выдвинута, режим втягивания сжатия воздуха. Энергосберегающий и экономически эффективный, применимый для сценариев легкой нагрузки и низкочастотной остановки.
4.3 Дополнительные функциональные аксессуары для тяжелых условий эксплуатации
•Механизм блокировки (-XC102): Автоматическая блокировка после остановки для предотвращения отскока и смещения заготовки, подходит для высокоскоростных станций с небольшой нагрузкой и с защитой от смещения.
•Функция ручной разблокировки: Отпустите рычаг вручную во время сбоя питания или отказа оборудования, обеспечивая безопасное и удобное обслуживание на месте.
•Переключатель обнаружения рычага: Обнаруживает выдвижение рычага и состояние сброса, поддерживает управление связью с ПЛК и автоматическую блокировку для интеллектуальных производственных линий.
5. Типичные сценарии применения
•Конвейерные линии для тяжелых условий эксплуатации: Специализируется на остановке, перемещении и предотвращении смещения тяжелых инструментальных пластин весом 200–500 кг в автомобильной, бытовой технике и логистике, обеспечивая стабильные характеристики ограничения тяжелых нагрузок.
•Тяжелые станции для сварки и станков: Применяется для зажима сварочных приспособлений при высоких нагрузках, ограничения загрузки/разгрузки станков и позиционирования тяжелых форм. Буферная структура выдерживает сильные удары и предотвращает эрозию сварочного шлака.
•Автоматизированные системы складирования и транспортировки: используется для остановки стереоскопических складских поддонов, позиционирования стыковки AGV и ограничения механизма переворачивания в тяжелых условиях, обеспечивая стабильное движение и надежную обратную связь.
•Высокоскоростные конвейерные линии для тяжелых условий эксплуатации: Подходит для остановки высокоскоростных (≤0,8 м/с) тяжелых заготовок на роликовых и ленточных конвейерах. Регулируемый гидравлический буфер обеспечивает плавный и безударный процесс остановки.
6. Трехэтапное руководство по быстрому выбору
1. Выбор размера отверстия: Выбор отверстия в зависимости от веса заготовки и скорости подачи. Соблюдайте стандарт безопасности: теоретическая тормозная сила ≥ фактическая нагрузка × 2. φ50 для нагрузки менее 200 кг, φ63 для нагрузки 200–350 кг, φ80 для нагрузки более 350 кг.
2. Выбор материала ролика: выберите резиновый валик (L) для работы с небольшой нагрузкой и на высоких скоростях; выбирайте ролик из углеродистой стали (M) для тяжелых нагрузок и высокочастотной езды на велосипеде.
3. Выбор функциональной конфигурации: Выбирайте ролик двойного действия (D) + ролик из углеродистой стали для условий работы с большими нагрузками и высокой частотой; добавить механизм блокировки (-XC102) для защиты от отскока; используйте подпружиненный тип (B) для станций с приоритетом безопасности.
Краткое изложение одним предложением
Модернизированный стопорный цилиндр для тяжелых условий эксплуатации серии SOLH RS2H отличается на 30 % большей останавливающей силой, легкой компактной конструкцией, регулируемым гидравлическим буфером и опциями с двойными роликами, что обеспечивает высокостабильные, противоударные и удобные в обслуживании профессиональные стопорные решения для автоматических конвейерных линий с тяжелыми нагрузками 50–500 кг.
