Стопорный цилиндр серии RSQ | Пневматический стопорный цилиндр фиксированной высоты

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH RSQ представляет собой стопорный цилиндр с фиксированной монтажной высотой, предназначенный для автоматического позиционирования конвейерной линии и ограничения заготовки. Он охватывает размеры отверстий от φ12 мм до φ50 мм со стандартным ходом от 10 мм до 30 мм. Обладая жесткой конструкцией фиксированной высоты, встроенным буфером, 10 дополнительными типами концов штока и 4-сторонним креплением магнитного переключателя, цилиндр RSQ обеспечивает недорогие и высоконадежные решения для остановки конвейерной станции, позиционирования поддонов и ограничения заготовки, выступая в качестве стандартного основного компонента для автоматизированных конвейерных систем.

  1.1 Жесткая конструкция фиксированной высоты

     В отличие от серии RSG с регулируемой высотой, серия RSQ имеет нерегулируемую конструкцию с фиксированной монтажной высотой. Он имеет более простую конструкцию, более высокую общую жесткость и более быструю установку на месте, идеально соответствует компоновке станций с фиксированной высотой и исключает процедуры калибровки по высоте.

  1.2 Универсальная адаптация нескольких стержней

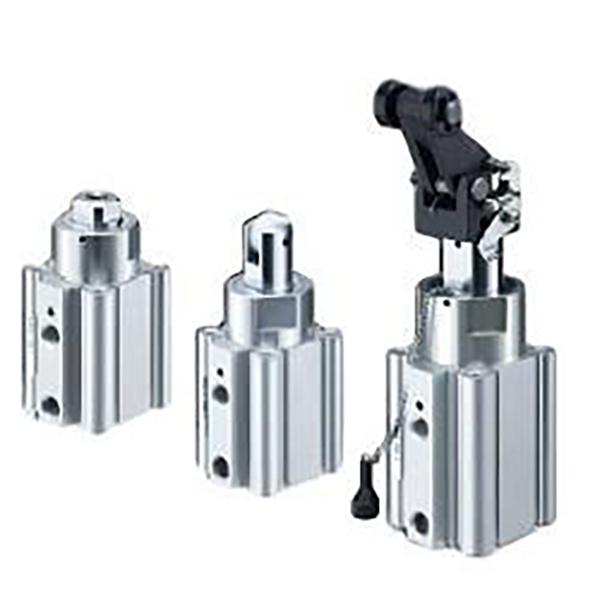

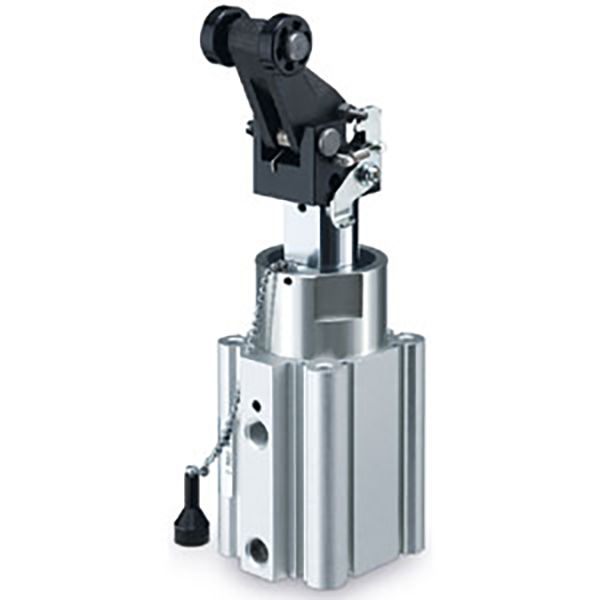

     Оснащен 10 типами вариантов концов стержня, включая круглый стержень, скошенный стержень, роликовую и рычажную конструкцию, полностью охватывающую сценарии остановки легких, средних и тяжелых грузов. Типы рычагов (L/B/C/D/E) имеют встроенную конструкцию гидравлического буфера с отличным поглощением энергии и высокой ударопрочностью для высокочастотных и тяжелых условий работы.

  1.3 Гибкая установка и расположение переключателей

     Корпус цилиндра поддерживает установку магнитного переключателя с 4 сторон (совместим с переключателями серии D-A9□/M9□/P3DWA) без дополнительных монтажных аксессуаров. Доступны два стандартных метода монтажа: монтаж через сквозное отверстие типа B (стандартный) и монтаж с двойным резьбовым отверстием типа A, адаптирующийся к различным каркасам оборудования и местам установки.

  1.4 Безмасляная конструкция с длительным сроком службы

     Дополнительные режимы двойного действия, двойного действия с пружинным возвратом и одинарного действия (выдвижение пружины) отвечают разнообразным требованиям к действию. Стандартный резиновый буфер обеспечивает стабильную работу. Шток поршня подвергается твердому хромированию, а корпус цилиндра подвергается жесткому анодированию, что обеспечивает исключительную износостойкость и ударопрочность. Конструкция безмасляной работы адаптируется к чистым и свободным от пыли рабочим средам с низкими затратами на техническое обслуживание.

2. Полные правила именования моделей и примеры заказа.

  1. Типичные примеры моделей: RSQB20-15, RSDQL32-20

  2. Примеры стандартных заказов

     • Стандартная модель с немагнитным кольцом: RSQB20-15 (без магнитного кольца, монтаж через отверстие, диаметр отверстия φ20, ход 15 мм, стандартный круглый конец стержня)

     • Модель гидравлического буфера с магнитным кольцом: RSDQL32-20 (встроенное магнитное кольцо, монтаж через отверстие, диаметр отверстия φ32, ход 20 мм, стопорный конец рычажного типа)

3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

  3.1 Основные характеристики

     • Режим работы: Двустороннего действия, с пружинным возвратом, двойного действия, одностороннего действия (выдвижение пружины)

     • Диапазон рабочего давления: 0,05~1,0 МПа; Испытательное давление: 1,5 МПа

     • Температура окружающей среды: -10℃~70℃ (без переключателя); -10℃~60℃ (с переключателем)

     • Рабочая скорость поршня: 50~500 мм/с

     • Буферный режим: Стандартный резиновый буфер; Типы рычагов, оснащенные встроенным гидравлическим буфером.

     • Режим смазки: Работа без масла

  3.2 Сочетание стандартного диаметра и хода поршня

3.3 Теоретическая тормозная сила (единица измерения: Н при 0,5 МПа, двустороннего действия)

3.4 Вес изделия (единица измерения: кг при ходе поршня 20 мм, серия RSQ)

4. Типы наконечников стержней и применимые сценарии

5. Типичные сценарии применения

     • Остановка сборочной линии: Применяется для остановки поддонов, позиционирования станций и предотвращения смещения на линиях сборки электронной и бытовой техники. Конструкция с фиксированной высотой идеально соответствует стандартным схемам конвейерных линий.

     • Ограничение конвейерной линии: Подходит для остановки заготовок на ленточных и роликовых конвейерах, позиционирования передаточной станции и блокировки расходящихся/сливающихся линий. Несколько вариантов концов штока адаптируются к различным классам нагрузки.

     • Автоматизированные станции обработки: Идеально подходит для ограничения загрузки/разгрузки станков, позиционирования упаковочной машины и остановки станции контроля, обеспечивая стабильную циклическую работу без помех.

     • Сценарии остановки в тяжелых условиях: Используется для остановки тяжелых поддонов и инструментальных досок, позиционирования сварочной станции. Тип рычага гидравлического буфера эффективно противостоит сильным ударам и высокочастотной вибрации.

6. Трехэтапное руководство по быстрому выбору

  1. Выбор размера отверстия: Выбор отверстия в соответствии с фактической останавливающей нагрузкой. Следуйте правилу: теоретическая тормозная сила ≥ фактическая нагрузка × 2 коэффициента запаса. φ16~φ20 для легкой нагрузки, φ32 для средней нагрузки, φ40~φ50 для тяжелой нагрузки.

  2. Выбор обводки: Стандартный ход варьируется от 10 мм до 30 мм. Оставьте дополнительный запас хода 5–10 мм в зависимости от высоты заготовки, чтобы избежать механических помех.

  3. Выбор конца стержня

￮ Легкая нагрузка и низкая скорость: выберите круглый стержень или тип скоса.

￮ Высокая скорость и легкая нагрузка: выберите тип ролика.

￮ Тяжелая нагрузка и высокочастотное воздействие: выберите тип рычага гидравлического буфера (B/C/D/E)

Краткое изложение одним предложением

     Стопорные цилиндры с фиксированной высотой серии SOLH RSQ имеют жесткую фиксированную монтажную конструкцию, разнообразные варианты наконечников штока, установку 4-стороннего переключателя и длительный срок службы без масла, что обеспечивает экономичные, стабильные и ударопрочные стандартные стопорные решения для различных автоматизированных конвейерных и обрабатывающих станций.
