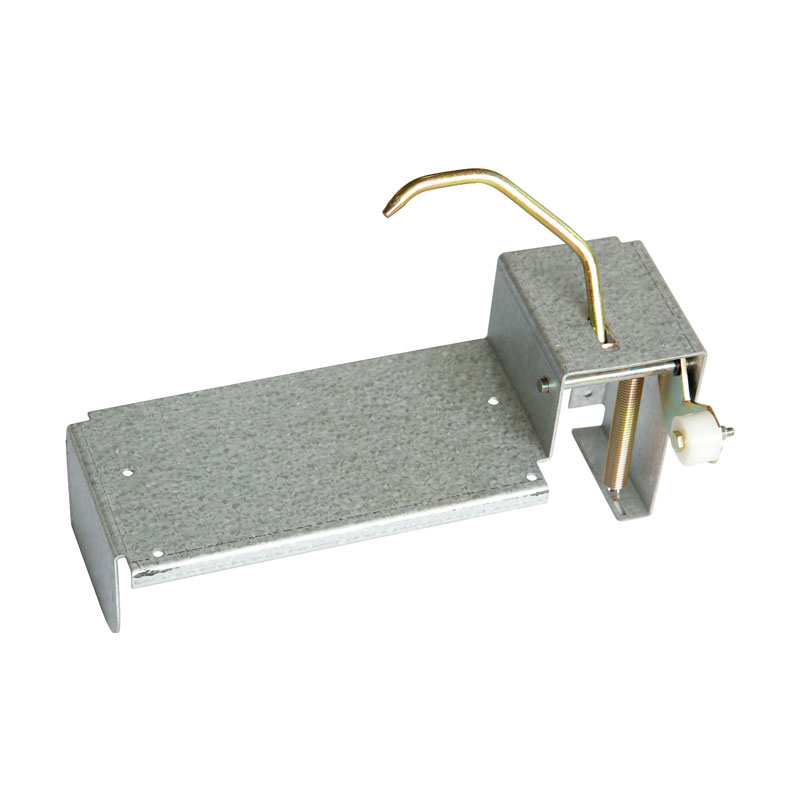

Блокировка вторичной розетки распределительного устройства — это жизненно важный компонент безопасности, предназначенный для обеспечения безопасной и надежной работы вторичных розеток в системах электрических распределительных устройств. Этот механизм блокировки обеспечивает соблюдение протоколов безопасности, предотвращая несанкционированное или небезопасное включение вторичных розеток, тем самым защищая как персонал, так и оборудование. Блокировка вторичной розетки распределительного устройства Изготовлена из прочных и устойчивых к коррозии материалов, таких как нержавеющая сталь и прочные сплавы, что обеспечивает длительную работу и устойчивость в различных рабочих средах.
Блокировка вторичной розетки распределительного устройства. Применение:
● Сборки распределительных устройств: идеально подходят для использования в панелях распределительных устройств, где блокировка вторичных розеток имеет решающее значение для обеспечения безопасной и контролируемой работы высоковольтных компонентов.
● Промышленные электрические системы: подходят для промышленных сред, требующих надежных решений блокировки для обеспечения эксплуатационной безопасности и предотвращения несанкционированного доступа.
● Коммунальная инфраструктура: идеально подходит для инженерных сетей, где надежные и безопасные механизмы блокировки необходимы для правильного функционирования и безопасности электрических сетей.
Основные характеристики блокировки вторичной розетки Richge Switchgear:
1. Прочная конструкция: изготовлена из высококачественных, устойчивых к коррозии материалов, таких как нержавеющая сталь или прочные полимеры. Разработан для работы в суровых промышленных условиях и обеспечивает надежную работу при непрерывном использовании.
2. Универсальная совместимость: Разработан для совместимости с широким спектром вторичных конфигураций розеток и систем распределительных устройств. Обеспечивает гибкость для интеграции в различные электрические установки, как при новых установках, так и при модернизации.
3. Соответствие стандартам. Соответствует отраслевым стандартам и нормам безопасности, обеспечивая надежную работу и соответствие нормам электробезопасности.
Габаритный и установочный чертеж
| 5ХС.573.010 |
|
|
|
серийный номер |
имя |
кодовое имя |
Только/установить |
| 1 | Кронштейн |
БХС.043.017.1-4 |
1 |
| 2 | ролик |
8ХС.224.021 |
1 |
| 3 | Натяжная пружина |
8ХС.288.015 |
1 |
| 4 | Сварка стержня цепи |
5ХС.174.017 |
1 |
| 5 |
轴 |
3ХС.200.020 |
1 |
| 6 | Открыть стопорное кольцо 6 |
ГБ896-88 |
2 |
| 7 | Винты |
8ХС.900.010 |
1 |
| 8 | Гайка М5 |
ГБ6170-86 |
1 |
| 9 | Кольцевая прокладка 5 |
ГБ9-87 |
1 |
| 10 | Кольцевая прокладка 5 |
ГБ97.1-85 |
1 |
Устройство блокировки вторичной розетки 5X5.573.010 Поддержка 8XS.043.017.1-4 Руководство
|
серийный номер |
имя |
H |
Примечание |
| Кронштейн |
8ХС.043.017.1 |
136 мм |
Ручная тележка с выключателем VD4, оснащенная ручными тележками ≤1250 А и аналогичными размерами |
| 8ХС.043.017.2 |
116 мм |
Ручная тележка с автоматическим выключателем VSI |
|
| 8ХС.043.017.3 |
126 мм |
Ручная тележка для выключателя ВД4, оснащенная ручными тележками на ток 1600-2500А и аналогичных размеров. |
|
| 8XS.043.017.4 |
80 мм |
Ручная тележка для выключателя ВД4, оснащенная ручными тележками на ток 3150А и аналогичных размеров. |
|
| 8ХС.043.017.14 |
100 мм |
|
