Двухвальный цилиндр серии TR | Стандартный двухштоковый цилиндр высокой жесткости JIS

Бренд: SOLH от Richge Technology

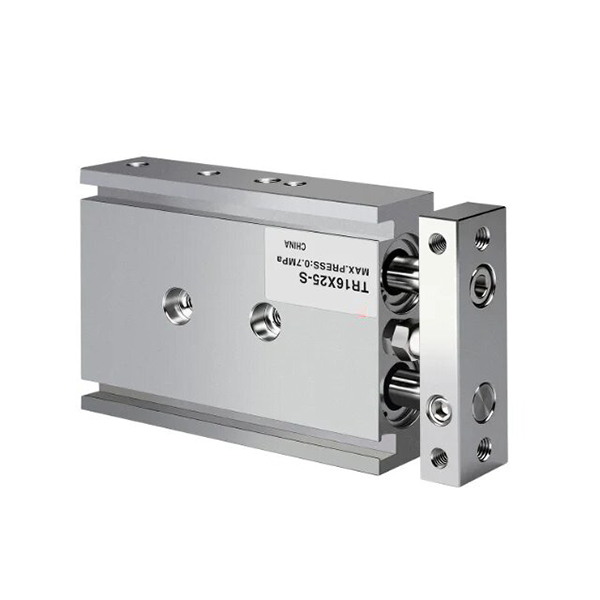

Обзор продукта и основная структура

     Серия SOLH TR представляет собой двухвальный цилиндр стандарта JIS, в котором используется однопоршневый двойной шток и направляющая конструкция с подшипником скольжения (недвухпоршневой двухпоршневой цилиндр). Обладая сверхвысокой жесткостью, отличной устойчивостью к скручиванию и высокой устойчивостью к боковым нагрузкам, он поддерживает гибкий трехсторонний монтаж и точную регулировку хода. Этот цилиндр, разработанный для обеспечения высокоточного управления, широко используется в автоматизированных процессах, таких как прецизионное позиционирование, прессование заготовок, перемещение материала и блокировка заготовок, выступая в качестве надежного направляющего решения для тяжелых грузов для стандартных станций автоматизации.

1. Основные структурные преимущества

• Синхронная двухстержневая конструкция высокой жесткости: Оснащен одним поршнем и двумя параллельными жесткими поршневыми штоками, соединенными с удлиненными втулками подшипников скольжения. Конструкция синхронного привода с двумя стержнями обеспечивает работу с нулевым отклонением и точностью предотвращения вращения ±0,1°~±0,2°, эффективно устраняя раскачивание стержня и обеспечивая стабильное линейное движение.

• Регулируемая буферизация и точная настройка хода: Встроенная передняя регулируемая резиновая подушка для предотвращения столкновений обеспечивает точную настройку хода и мягкую амортизацию, взаимодействуя с задним фиксированным буфером для снижения рабочих ударов, вибрации и шума, адаптируясь к частым возвратно-поступательным движениям в условиях работы.

• Гибкая конструкция монтажа и трубопроводов: Зарезервированные монтажные отверстия на нижней, верхней и боковых поверхностях обеспечивают гибкую установку в трех направлениях. Опциональная двусторонняя разводка трубопроводов оптимизирует расположение воздушного контура для различных конструкций оборудования. Стандартные боковые пазы для переключателей позволяют устанавливать магнитный переключатель напрямую без дополнительных кронштейнов.

• Стандартная магнитная конфигурация: Для определения положения хода имеется встроенное магнитное кольцо (суффикс S); Немагнитная версия является дополнительной для особых сценариев, чувствительных к помехам, для удовлетворения разнообразных функциональных требований.

2. Ключевое отличие от серий CXS/CXSJ

• Серия ТР: конструкция с одним поршнем и двумя штоками со стандартной одноцилиндровой тягой, более высокой общей жесткостью и превосходными характеристиками защиты от прогиба при тяжелых нагрузках, идеально подходит для высокожестких направляющих и сценариев с длинным ходом и тяжелыми нагрузками.

• Серия CXS/CXSJ: Двухпоршневая конструкция с двойным штоком и двойной выходной мощностью, отличающаяся меньшим трением и более плавной работой на высоких скоростях, более подходящая для высокоскоростного захвата и перемещения и работы с коротким ходом с высокой тягой.

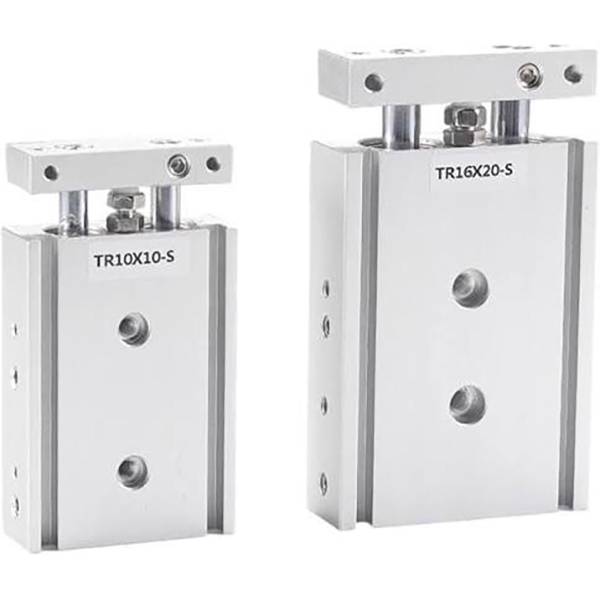

Классификация основных подсерий (тип стержня и способ крепления)

Серия TR включает три основные подмодели, полностью охватывающие стандартные универсальные, двусторонние синхронные и сверхкомпактные сценарии установки, соответствующие разнообразным требованиям к компоновке систем автоматизации.

Полные правила именования моделей

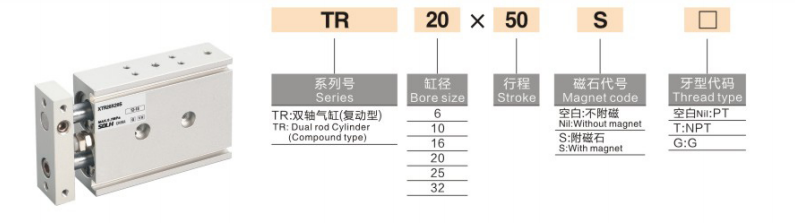

Пример модели: TR20×50S

1. Определение кода именования

1. Код серии: TR (стандартный одиночный стержень) / TRW (двойной сквозной стержень) / TRJ (компактный тип)

2. Размер отверстия: 6/10/16/20/25/32 мм (полный стандартный диапазон отверстий JIS)

3. Стандартный ход: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 мм (макс. ход: 200 мм)

4. Конфигурация магнитного кольца: S = встроенное магнитное кольцо (возможна установка магнитного переключателя, стандарт по умолчанию); Нет S = немагнитный тип (специальный, используется редко)

5. Тип резьбы порта: Резьба PT (Rc) по умолчанию; дополнительная резьба G (суффикс G)/резьба NPT (суффикс T)

6. Магнитный переключатель: Опционально D-M9B, D-A93, CS1-J, CS1-G и другие универсальные модели, устанавливаются непосредственно в боковые пазы без кронштейнов.

Общие стандартные технические параметры

(Стандартные условия испытаний: нормальная температура 20 ℃, сухой воздух)

• Режим работы: Однопоршневой привод двойного действия

• Диапазон рабочего давления: 0,15–1,0 МПа (отверстие φ6: 0,2–1,0 МПа)

• Испытательное давление: 1,5 МПа

• Температура окружающей среды: -20℃~70℃ (рабочая среда безо льда)

• Рабочая скорость: 30~500 мм/с

• Точность предотвращения вращения: ±0,1° (диаметр отверстия ≥16 мм, высокая точность); ±0,2° (малые отверстия φ6/φ10)

• Буферный режим: Передняя регулируемая резиновая накладка для предотвращения столкновений + задний фиксированный резиновый буфер (опция с воздушным буфером отсутствует)

• Размер порта трубопровода

￮ φ6/φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Монтаж и трубопроводы: 3-сторонний монтаж (снизу/сверху/сбоку), дополнительная двусторонняя разводка трубопроводов для гибкой адаптации компоновки

Теоретические данные по усилию и натяжению (@0,5 МПа, единица измерения: Н)

Однопоршневая конструкция со стандартной одноцилиндровой тягой, стабильная и надежная для тяжелых сценариев управления.

Руководство по быстрому выбору

1. Требования к усилию и жесткости: выберите CXS/CXSJ для двойной мощности и высокоскоростных задач по захвату и перемещению; выберите серию TR для обеспечения высокой жесткости направляющих, устойчивости к тяжелым нагрузкам и стабильной работы при длинном ходе.

2. Адаптация места установки: Предпочитайте CXSJ для сверхкомпактного узкого пространства, CXS для обычного компактного пространства и TR для стандартного пространства и сценариев с длинным ходом и тяжелыми нагрузками.

3. Выбор типа стержня: Стандартный односторонний стержень TR для линейного перемещения в одном направлении; выберите двойной сквозной стержень TRW для двустороннего монтажа и двунаправленного синхронного действия.

4. Конфигурация обнаружения позиционирования: выберите суффикс S со встроенным магнитным кольцом (TRxx×xxS), если требуется определение положения хода.

Краткое изложение одним предложением

     Стандартный двухвальный цилиндр JIS серии SOLH TR обеспечивает высокую жесткость, прецизионную устойчивость к вращению и высокую устойчивость к поперечным нагрузкам. Доступны различные типы стержней и компактные версии, что является предпочтительным решением для высокоточных направляющих, длинноходовых и высоконагруженных автоматизированных станций позиционирования и передачи.
