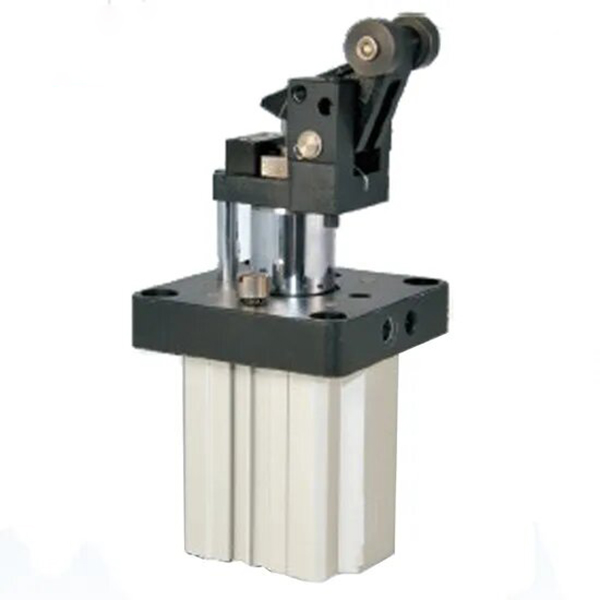

Рычажный роликовый стопорный цилиндр серии TWH / TWM | Самоблокирующийся стопорный цилиндр для тяжелых условий эксплуатации

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные структурные особенности

     Серия SOLH TWH/TWM представляет собой рычажные стопорные цилиндры роликового типа для тяжелых условий эксплуатации, предназначенные для автоматических конвейерных линий средней и большой нагрузки. Эта серия охватывает диаметры отверстий от φ20 мм до φ80 мм и обладает основными преимуществами, включая встроенный самоблокирующийся механизм предотвращения отскока, стандартный регулируемый гидравлический буфер, высокожесткую рычажную конструкцию и интегрированное фланцевое крепление. Он стабильно обрабатывает поддоны весом 30–300 кг и инструментальные пластины, широко используется для остановки конвейера, позиционирования передачи и предотвращения смещения станции, выступая в качестве основного надежного стопорного решения для сценариев автоматизации средних и тяжелых нагрузок.

  1.1 Рычажно-роликовая конструкция, усиливающая усилие

     Приняв конструкцию ролика рычага двойного действия, продукт использует усиление усилия рычага и принцип работы контакта качения. Он обеспечивает большое останавливающее усилие с низким ударом и плавным ходом, эффективно снижая жесткое воздействие при остановке заготовки и защищая как оборудование, так и заготовки.

  1.2 Основная функция самоблокировки и предотвращения отскока

     Оснащен встроенным механическим самоблокирующимся механизмом в качестве дополнительной модернизации. После остановки удара заготовки цилиндр автоматически блокирует плечо рычага, чтобы предотвратить отскок и обратное толкание заготовок, устраняя проблемы со смещением станции и значительно улучшая общую устойчивость производственной линии и точность позиционирования.

  1.3 Ступенчатая гидравлическая буферная система

     • φ20/φ25, малый диаметр: В сочетании с нерегулируемым гидравлическим буфером идеально адаптируется к низким и скоростным условиям работы с легкими и средними нагрузками и обеспечивает экономичную и стабильную амортизацию.

     • φ32–φ80, большой диаметр: Оснащен регулируемым гидравлическим буфером. Пользователи могут свободно вращать регулировочный диск, чтобы изменить сопротивление демпфирования, подбирая заготовки разного веса и скорости транспортировки, чтобы полностью поглотить энергию удара и добиться остановки без удара.

  1.4 Высокая жесткость и долговечность конструкции

     Имеет утолщенный хромированный шток поршня и корпус цилиндра с твердым анодированием, обеспечивающие превосходную износостойкость, устойчивость к давлению и ударопрочность. Стандартная конструкция безмасляного режима работы адаптируется к чистым производственным средам и условиям сварки с защитой от брызг, низкими эксплуатационными расходами и увеличенным сроком службы.

  1.5 Гибкая установка и расположение переключателей

     Стандартный фланцевый монтаж обеспечивает быструю и стабильную установку. В корпусе цилиндра имеются пазы для крепления датчиков, что позволяет осуществлять прямую установку магнитного переключателя без дополнительных аксессуаров. Четырехсторонняя конструкция крепления позволяет избежать помех при монтаже на месте и обеспечивает высокую адаптируемость компоновки.

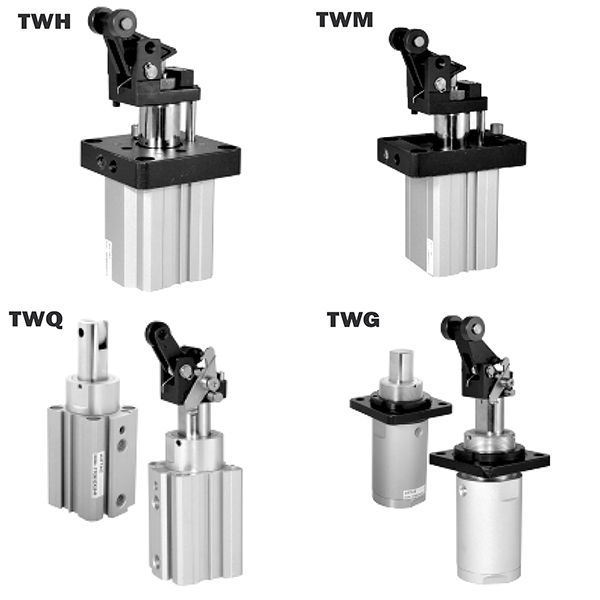

  1.6 Функциональная дифференциация модели

     • Серия ТВХ: Стандартная конструкция двойного действия с максимальной тормозной силой, подходящая для тяжелых нагрузок и высокочастотных сценариев пуска и остановки.

     • Серия ТВМ: Двойного действия со встроенной пружинной конструкцией, обеспечивающей автоматическое разблокирование после сбоя питания, уделяя приоритетное внимание безопасности оборудования и персонала на станциях повышенного риска.

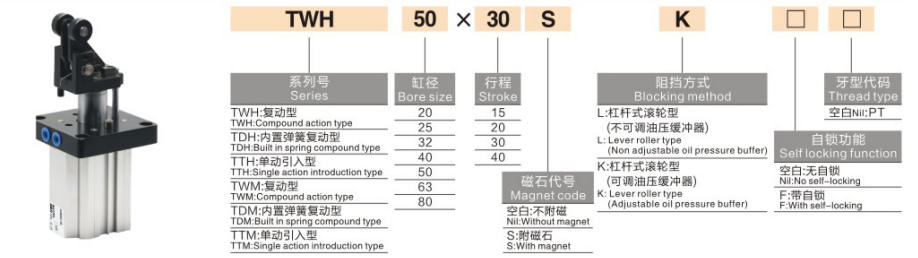

2. Полные правила именования моделей и примеры заказа.

  1. Типичные примеры моделей: TWH50-30SK-F, TWM63-30K-F

  2. Примеры стандартных заказов

     • Самоблокирующаяся модель средней нагрузки: TWH50-30S-F (диаметр диаметром 50, ход 30 мм, нерегулируемый гидравлический буфер, с функцией самоблокировки)

     • Модель безопасного отключения питания: TWM63-30K-F (диаметр диаметром 63, ход 30 мм, регулируемый гидравлический буфер, встроенная пружинная защитная конструкция, с самоблокировкой)

3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)

 3.1 Основные характеристики

     • Режим работы: TWH = двойного действия; TWM = двойного действия со встроенной пружиной

     • Диапазон рабочего давления: 0,05~1,0 МПа; Испытательное давление: 1,5 МПа

     • Температура окружающей среды: -10℃~60℃ (без льда)

     • Конфигурация буфера: φ20/φ25 = Нерегулируемый гидравлический буфер; φ32~φ80 = Регулируемый гидравлический буфер

     • Режим смазки: Работа без масла

     • Способ установки: Стандартный фланцевый монтаж

  3.2 Сочетание стандартного диаметра и хода поршня

 3.3 Теоретическая тормозная сила (единица измерения: Н при 0,5 МПа, выход рычага, ТВтч)

  3.4 Вес изделия (единица измерения: кг при стандартном ходе хода, ТВтч)

4. Основные рекомендации по настройке и выбору

 4.1 Выбор типа буфера

     • S Нерегулируемый гидравлический буфер: Предназначен для отверстий малого диаметра φ20/φ25. Экономичный, подходит для легких нагрузок (≤50 кг) и работы на низкой скорости (≤0,3 м/с) со стабильной фиксированной производительностью буферизации.

     • K Регулируемый гидравлический буфер: Эксклюзивно для отверстий большого диаметра φ32–φ80. Поддерживает свободную регулировку демпфирования, идеально подходит для средних и тяжелых нагрузок (50–300 кг) и работы на средней и высокой скорости (≤0,5 м/с), адаптируясь к различным условиям работы.

 4.2 Выбор функции самоблокировки

     • F Самоблокирующийся тип (рекомендуется): Автоматическая блокировка после остановки удара заготовки, эффективно предотвращающая отскок заготовки и смещение станции. Идеально подходит для полностью автоматизированных непрерывных конвейерных линий, значительно повышая стабильность работы.

     • Тип без блокировки: применимо только для сценариев с небольшим обратным воздействием и ручным сбросом. Не рекомендуется для автоматических производственных линий из-за плохой стабильности позиционирования.

  4.3 Выбор режима работы

     • TWH двойного действия: Максимальная останавливающая сила с двунаправленным контролируемым зажимом и отпусканием. Оптимизирован для тяжелых нагрузок и высокочастотных циклов старт-стоп.

     • TWM Пружинный двустороннего действия: Автоматическое разблокирование при отключении питания, обеспечивая безопасность оборудования и персонала. Приоритет для опасных рабочих станций и приложений защиты от отключения питания.

5. Типичные сценарии применения

     • Конвейерные линии средней и большой мощности: Специализируется на остановке, перемещении и предотвращении смещения поддонов массой 50–300 кг и инструментальных плит в электронике, бытовой технике и логистике, обеспечивая стабильные характеристики ограничения средних и тяжелых нагрузок.

     • Автоматизированные линии обработки материалов: Применяется для остановки заготовки на средней и высокой скорости (≤0,5 м/с) на роликовых и ленточных конвейерах. Регулируемый гидравлический буфер обеспечивает мягкую и безударную остановку для защиты заготовок.

     • Станки и сварочные станции: Подходит для ограничения загрузки/разгрузки станков и позиционирования сварочных приспособлений. Обладая ударопрочностью и защитой от сварочного шлака, он стабильно адаптируется к суровым производственным условиям.

     • Док-системы AS/RS и AGV: используется для стереоскопической остановки складских поддонов и точного позиционирования AGV. Самоблокирующаяся конструкция с защитой от отскока обеспечивает стабильное действие и надежную обратную связь для интеллектуальных складских систем.

6. Трехэтапное руководство по быстрому выбору

     1. Выбор размера отверстия: Выбор отверстия в зависимости от веса заготовки и рабочей скорости. Соблюдайте стандарт безопасности: теоретическая тормозная сила ≥ фактическая нагрузка × 2. φ25 для нагрузки менее 50 кг; φ32/φ40 для нагрузки 50–150 кг; φ50/φ63 для нагрузки 150–300 кг.

     2. Выбор типа буфера: Выберите нерегулируемый буфер S для отверстий φ20/φ25; выберите регулируемый буфер K для отверстий выше φ32, чтобы адаптироваться к изменяющейся скорости и условиям нагрузки.

     3. Выбор функциональной конфигурации: выберите F самоблокирующийся для всех автоматических производственных линий; использовать TWH двойного действия для сценариев с тяжелыми нагрузками и высокой частотой; выберите подпружиненный тип TWM для станций с приоритетом безопасности и защитой от отключения питания.

Краткое изложение одним предложением

     Рычажные стопорные цилиндры серии SOLH TWH/TWM для средних и тяжелых условий эксплуатации включают в себя самоблокирующийся механизм предотвращения отскока и градуированную гидравлическую буферную систему, обеспечивая стабильные, малоударные и высокобезопасные профессиональные стопорные решения для автоматизированных конвейерных и производственных станций весом 30–300 кг.
