Компактные стопорные цилиндры фиксированной высоты SOLH TWQ обеспечивают экономичное решение для ограничения конвейерных поддонов легкой и средней грузоподъемности 10–150 кг. Четыре сменных конца стержня охватывают плоскую тягу, круглую тягу, роликовый рычаг и регулируемый рычаг гидравлического буфера; Версии с роликами и буферами поддерживают дополнительную механическую самоблокировку во избежание отскока заготовки. Фланцевый монтаж с фиксированной высотой исключает калибровку высоты и ускоряет установку на месте благодаря четырехсторонним пазам для магнитных датчиков. Безмасляная износостойкая конструкция подходит для линий сборки электроники, упаковки и бытовой техники. Наше стабильное массовое производство гарантирует достаточный складской запас, что идеально подходит для многоцикловой автоматической блокировки и позиционирования станций с низкими эксплуатационными расходами.
Стопорный цилиндр фиксированной высоты серии TWQ | Компактный стопорный цилиндр для легких и средних условий эксплуатации
Бренд: SOLH от Richge Technology
1. Обзор продукта и основные структурные особенности
Серия SOLH TWQ представляет собой стопорный цилиндр с фиксированной монтажной высотой, оптимизированный для автоматических конвейерных линий легкой и средней мощности. Он имеет компактную конструкцию кузова, четыре дополнительных типа наконечников штанг, наличие гидравлического буфера и дополнительную механическую функцию самоблокировки. Цилиндр TWQ, подходящий для остановки поддонов и инструментов массой 10–150 кг, ограничения станции и перемещения, служит стандартным решением с высокой стоимостью и производительностью для сценариев автоматизации легкой и средней нагрузки.
1.1 Конструкция с фиксированной монтажной высотой
Встроенный корпус фиксированной высоты обеспечивает быструю и простую установку с высокой повторяющейся точностью позиционирования. Он идеально соответствует стандартным компоновкам конвейерных станций, устраняя процедуры регулировки высоты и повышая эффективность развертывания на месте.

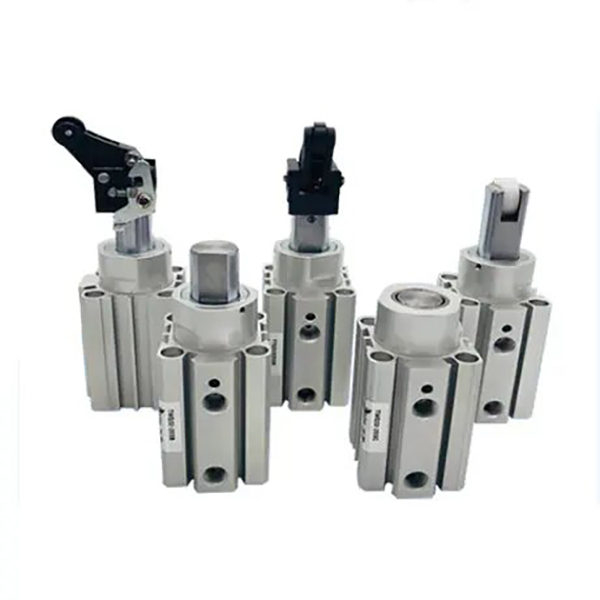

1.2 Четыре универсальных типа наконечников стержней (основное преимущество)
•Тип плоского стержня B: Конструкция плоского поршневого штока, предотвращающего вращение, обеспечивает стабильную тормозную способность и высокую устойчивость к эксцентричной нагрузке, сохраняя точное позиционирование в условиях боковых сил.
•Тип круглого стержня C: Утолщенный цельный круглый поршневой шток с повышенной ударопрочностью, специально разработанный для условий работы с большими боковыми нагрузками и требованиями точного позиционирования инструмента.
•Тип роликового рычага R: Рычаг + структура контакта качения сводит к минимуму останавливающее воздействие за счет плавного движения качения, что идеально подходит для непрерывной высокоскоростной работы конвейерной линии.
•Тип регулируемого буферного рычага K: Встроенный регулируемый гидравлический буфер позволяет свободно регулировать демпфирующее сопротивление для адаптации к заготовкам различного веса и скорости транспортировки, обеспечивая оптимальный эффект плавной остановки для переменных условий работы.
1.3 Дополнительная функция самоблокировки (версия R/K)
Версии с роликовым и буферным рычагом поддерживают дополнительную механическую самоблокирующуюся конструкцию. После остановки удара заготовки цилиндр автоматически блокирует плечо рычага, чтобы предотвратить отскок и обратное нажатие, эффективно устраняя смещение заготовки и значительно улучшая стабильность и стабильность конвейерной станции.
1.4 Компактный размер и прочная конструкция
Корпус цилиндра подвергнут твердому анодированию, а шток поршня имеет твердое хромирование, что обеспечивает превосходную износостойкость и ударопрочность. Стандартная безмасляная работа адаптируется к чистым производственным средам и сценариям сварки с защитой от брызг. Зарезервированные пазы для датчиков с четырех сторон позволяют устанавливать магнитные переключатели без вмешательства в конструкцию, что обеспечивает гибкую компоновку.
1.5 Различные режимы работы
Дополнительные режимы стандартного режима двойного действия и режимы одинарного действия (пружина выдвигается/втягивается) охватывают автоматическую циклическую работу, защитную защиту при отключении питания и требования временной остановки, соответствующие различным логическим схемам промышленного управления.

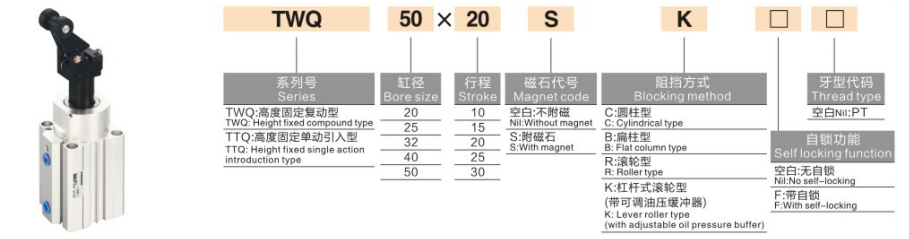

2. Полные правила именования моделей и примеры заказа.
Код серии: Стопорный цилиндр фиксированной высоты.
20/25/32/40/50
Размер отверстия: φ20~φ50 мм
15/20/25/30
Стандартный ход: 15/20/25/30 мм
С/К
Тип буфера: S = стандартный резиновый буфер; K = Регулируемый гидравлический буфер
Б/С/Р/К
Тип конца стержня: B = плоская колонна; C = Круглая колонна; R = роликовый рычаг; K = Регулируемый рычаг буфера
F
Самоблокирующийся: F = С самоблокирующимся (только для типов R/K)
M
Магнитное кольцо: M = встроенное магнитное кольцо (возможна установка переключателя)
2. Примеры стандартных заказов
•Стандартная модель с плоским стержнем: TWQ32-20SB (диаметр диаметром 32, ход 20 мм, плоский конец штока колонны, резиновый буфер)
•Модель с самоблокирующимся регулируемым буфером: TWQ50-30RK-F (диаметр диаметром 50, ход 30 мм, регулируемый рычаг гидравлического буфера, с функцией самоблокировки)
3. Общие технические параметры (стандартное состояние 20℃, 0,5 МПа)
3.1 Основные характеристики
•Режим работы: Двустороннего действия, одностороннего действия (пружина выдвигается/втягивается)
•Диапазон рабочего давления: 0,05~1,0 МПа; Испытательное давление: 1,5 МПа
•Температура окружающей среды: -10℃~60℃ (без льда)
•Конфигурация буфера: S = двухсторонний резиновый буфер; K = регулируемый гидравлический буфер + двухсторонний резиновый буфер
3.3 Теоретическая тормозная сила (единица измерения: Н при 0,5 МПа)
Размер отверстия (мм)
φ20
φ25
φ32
φ40
φ50
Тип B/C (двойного действия)
280
450
720
1130
1760
Тип рычага R/K
220
360
580
920
1450
3.4 Вес изделия (единица измерения: кг при стандартном ходе поршня)
Размер отверстия (мм)
φ20
φ25
φ32
φ40
φ50
Тип B/C Вес
0.4
0.6
0.9
1.4
2.0
Тип R/K Вес
0.5
0.7
1.1
1.6
2.3
4. Основные рекомендации по настройке и выбору
4.1 Выбор типа конца стержня
•B Тип плоской колонны (рекомендуется): Конструкция с защитой от вращения и высокой стабильностью, подходит для легких нагрузок (10–80 кг) и работы на низких скоростях (≤0,3 м/с) без явного бокового удара.
•Тип круглой колонны C: Утолщенная структура стержня с высокой ударопрочностью, идеальна для сценариев позиционирования инструмента с большой боковой силой.
•Тип роликового рычага R: Низкая ударная нагрузка и плавное перекатывание, идеально подходит для высокоскоростных (≤0,5 м/с) и конвейерных линий с легкой и средней нагрузкой (30–100 кг).
•Тип регулируемого буферного рычага K: Адаптируемое демпфирование и превосходная ударопрочность, рассчитаны на средние нагрузки (50–150 кг), высокочастотный старт-стоп и условия работы с нестабильной скоростью.
4.2 Выбор функции самоблокировки
•F Самоблокирующийся тип (рекомендуется для автоматических линий): Доступно только для версий рычага R/K. Предотвращает отскок заготовки и смещение станции, что значительно повышает стабильность непрерывной работы автоматизированных линий.
•Тип без блокировки: Экономически эффективное решение для сценариев с незначительным обратным воздействием и ручным сбросом, не рекомендуется для полностью автоматических производственных линий.
4.3 Выбор режима работы
•Двойного действия: Максимальная останавливающая сила с двунаправленным управляемым действием, подходит для высокочастотных и полностью автоматических сценариев управления.
•Одностороннего действия (пружинное продление): Автоматически выдвигается для остановки заготовок после сбоя питания, отдавая приоритет безопасности на опасных станциях и приложениям защиты от отключения питания.
•Одностороннего действия (втягивание пружины): Останавливается при подаче воздуха и автоматически отключается при отключении питания, адаптировано для нормально открытых конвейерных линий и задач временной остановки.
5. Типичные сценарии применения
•Конвейерные линии легкой и средней мощности: Применяется для остановки, ограничения и перемещения поддонов весом 10–150 кг и инструментальных плит в электронике, бытовой технике и пищевой промышленности.
•Высокоскоростные линии погрузочно-разгрузочных работ: Конструкция рычага R/K обеспечивает плавную остановку без ударов для легконагруженных высокоскоростных (≤0,5 м/с) заготовок на роликовых и ленточных конвейерах.
•Станции автоматизированного оборудования: Компактный корпус для легкой установки, широко используется для ограничения загрузки/разгрузки станков, позиционирования станции сборки и остановки станции проверки.
•Линии упаковки и логистики: Идеально подходит для остановки картонных коробок и коробок с материалами, блокировки расходящихся станций и позиционирования штабелирования, отличается высокой экономичностью и низкими эксплуатационными расходами.

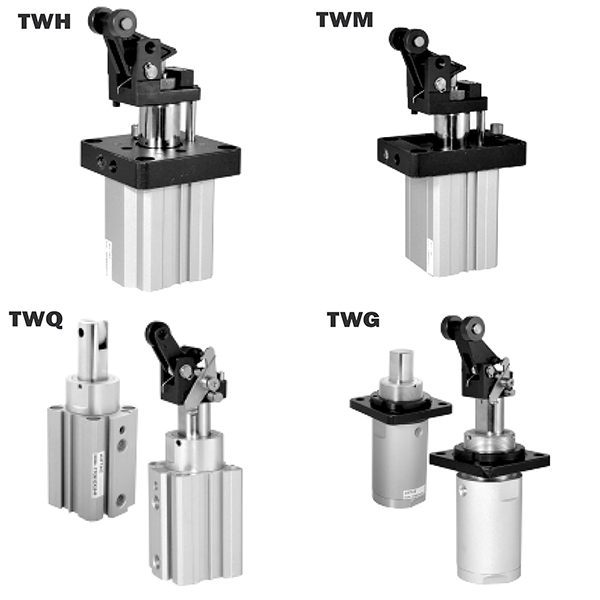

6. Быстрое сравнение серий TWQ и TWH/TWM
Элемент сравнения
ТВК (тип с фиксированной высотой)
TWH/TWM (рычажный тип для тяжелых условий эксплуатации)
Диапазон диаметров отверстий
φ20~φ50
φ20~φ80
Останавливающая сила
220–1760 Н (легкая и средняя нагрузка)
280–4520 Н (средняя и тяжелая нагрузка)
Монтажная высота
Зафиксированный
Регулируемый (поворот рычага)
Типы концов стержня
4 типа (Б/К/Р/К)
Тип рычага роликовый (R/K)
Самоблокирующийся
Опционально (только R/K)
Стандартная конфигурация
Диапазон нагрузки
10–150 кг
50–300 кг
Уровень затрат
Низкий (высокое соотношение цены и качества)
Середина
7. Трехэтапное руководство по быстрому выбору
1. Выбор размера отверстия: Выбрать отверстие в соответствии с массой заготовки с коэффициентом запаса 200 % (теоретическая останавливающая сила ≥ фактическая нагрузка × 2). Выберите φ25/φ32 для нагрузки менее 80 кг; выберите φ40/φ50 для нагрузки 80–150 кг.
2. Выбор конца стержня и буфера: Плоский стержень B + резиновый буфер S для малой нагрузки на низких скоростях; выберите тип ролика R для высокоскоростных линий малой нагрузки; выберите тип регулируемого буфера K для условий работы при средней нагрузке и высокой частоте.
3. Выбор функциональной конфигурации: Equip F самоблокирующийся для автоматических производственных линий; выбрать режим двойного действия для высокочастотного циклического управления; используйте режим растяжения пружины одностороннего действия для станций с приоритетом безопасности и защитой от отключения питания.
Краткое изложение одним предложением
Стопорный цилиндр фиксированной высоты серии SOLH TWQ отличается компактной конструкцией, совместимостью с несколькими наконечниками стержней и дополнительными функциями самоблокировки и регулируемого буфера, обеспечивая высокоэффективные, стабильные и гибкие решения для остановки для автоматизированных конвейерных систем легкой и средней грузоподъемности 10–150 кг.
