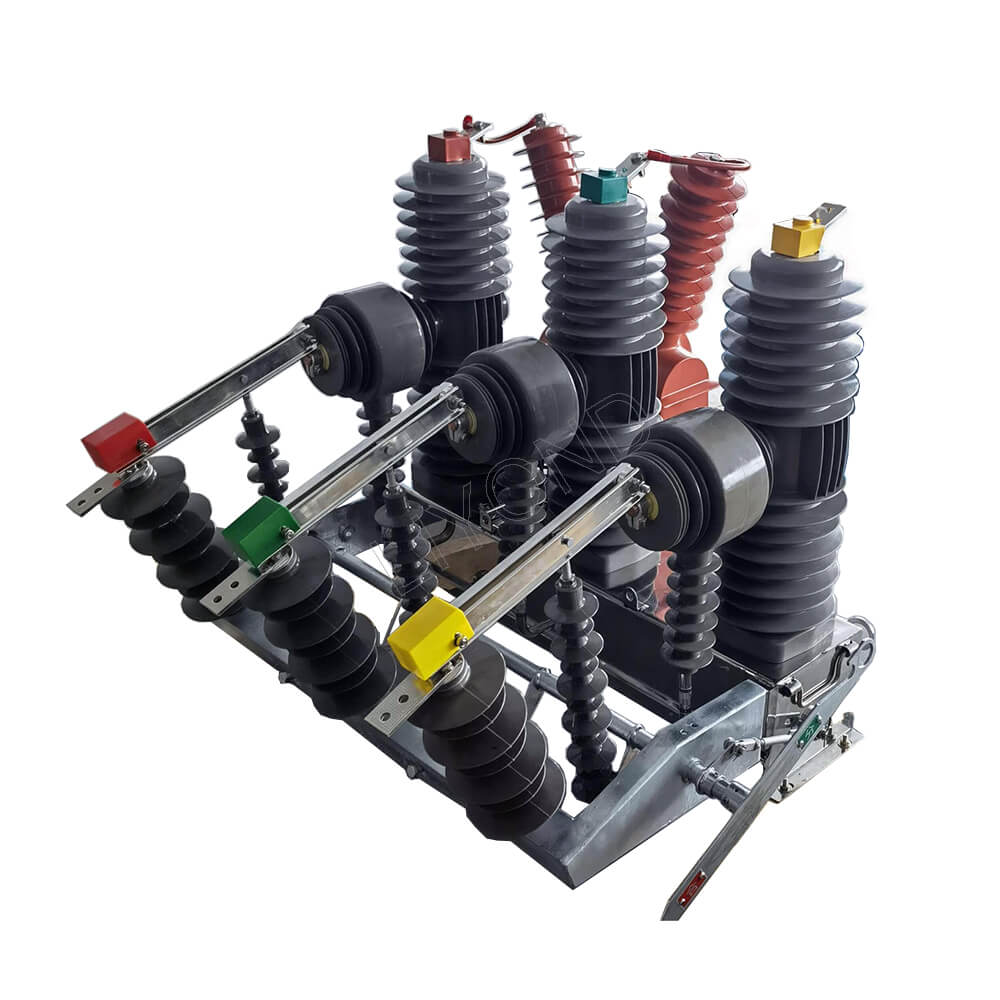

Вскрытие вакуумного выключателя с высоким напряжением серии ZW32-24 используется в трехфазной мощности AC 50 Гц с номинальным напряжением 24 кВ для закрытия/разрыва тока нагрузки, перегрузочного тока и тока короткого замыкания. Выключатель может оборудовать контроллер отключения к характеристикам тока идентичности и достигать множественного автоматического отключения или изоляции неисправности. Самоупомянутый PT как источник питания, он становится интеллектуальным автоматическим выключателем, способным контролеру с выходом Signa напряжения и тока. Электронный PT обеспечивает источник питания и может завершить трехэтапную композитную защиту задержки задержки из перегрузки, а также короткого замыкания и быстрого разрыва.

Он может быть оснащен рабочим механизмом пружины, который имеет основные функции, такие как разрыв и закрытие тока нагрузки, ток перегрузки и ток короткого замыкания. Это основной тип серии ZW32-24. Выключатель цепи и изолирующий переключатель можно объединить, чтобы сформировать «комбинированный выключатель цепи» (далее, называемый «комбинированным автоматическим выключателем») с отчетливым переломом. На изолирующем выключателе пользователь может выбрать использовать изоляционную оболочку силиконовой резины, которая имеет характеристики дождя, снега, песка и анти-загрязнения и коррозии, и может эффективно избегать замораживания и окисления изолирующего переключателя.

Выключатель схемы может быть выпущена с молниеносным арестом, а молния может быть установлен на любой стороне входящих и исходящих линий в соответствии с требованиями пользователей;

Выключатель схемы может быть оснащен контроллером тока нагрузки, который имеет функцию выхода из потока и разрыва с чрезмерным током: выключатель цепи может быть оснащен от 2 до 3 измерений или измерения трансформаторов.

Контроллер Recloser может быть настроен в виде интеллектуального автоматического выключателя типа Recloser. Основной тип и контроллер отключения подходят для случая легкого въезда источника питания. Тип PT и контроллер совпадения подходит для случая отсутствия питания. Интеллектуальный выключатель схемы подходит для источника питания типа радиации и системы питания сети кольцевой сети, чтобы помочь системе устранить переходные сбои и автоматически восстановить источник питания, а также изолировать неисправности для достижения автоматизации дистрибутивной сети

ZW32-24 Высоковольтный вакуумный автоматический выключатель вакуума на открытом воздухе (в дальнейшем, называемая как выключатель цепи), является номинальным напряжением 24 кВ, 50 Гц трехфазного оборудования для распределения электроэнергии. В основном он используется для открытия и закрытия тока нагрузки, тока перегрузки и тока короткого замыкания в системе питания. Перегрузить ток и ток короткого замыкания. Подходит для подстанций и промышленных и горнодобывающих предприятий в системе распределения для целей защиты и управления, больше она подходит для сельской сетки и места частой работы.

Особенности структуры продукта

1. Оболочка изготовлена ​​из высококачественной нержавеющей стали или обычной стальной пластины, которая опрыскивается устойчивым к ультрафиолетовым ультрафиолетовым лаком после процесса обработки антироста DacRomet. Продукт обладает отличным анти трения, антиля тумана и другими анти -экологическими свойствами.

2. APG с фиксированным изолированным полюсом инкапсулируется силиконовым каучуком (в качестве изоляции и буфера), с небольшим объемом, отличными характеристиками против конденсации, длительным трудовым сроком службы и надежной производительности.

3. Рабочий механизм представляет собой пружинный эксплуатационный механизм, который может быть ручным или электрическим. При необходимости можно добавить операционное устройство с дистанционным управлением и устройство, чтобы избежать закрытия тока «Внраш». Необходимая мощность внешнего источника питания составляет не более 70 Вт, что легко оснащено резервным источником питания. Буферное устройство с уникальным дизайном имеет отличную производительность, небольшой отскок и низкий уровень шума.

4. Камера по гашме дуги принимает специальную технологию пайки из нержавеющей стали без гальванизации, с высоким качеством сварки, стабильностью и надежностью и низкой скоростью утечки воздуха. Специальная формула керамической металлизации и передовая керамическая металлизация используются в производственном процессе для обеспечения воздушной затягивания продукта, а прочность на растяжение составляет 130 МПа полное первичное герметинг.

5. Трансформатор тока состоит из высококачественного магнитного проводящего материала и композитной изоляции эпоксидной смолы и силиконовой резины. Он обладает преимуществами большой емкости, высокой динамической тепловой стабильности, высокого уровня точности, свободного обслуживания и высокой надежности.

Функции

1. Пропаганд схемы принимает трехфазную структуру столба, которая обладает характеристиками разрыва производительности, стабильности и надежности, без опасности сжигания и взрыва, без технического обслуживания, малого размера, легкого веса и длительного срока службы.

2. Поток автоматического выключателя принимает полностью закрытую структуру с хорошими характеристиками герметизации, которая помогает улучшить защиту влаги и антиконденсации и особенно подходит для использования в тяжелых или влажных областях.

3. Трехфазные столбы и трансформаторы тока изолированы импортированными прядильными веществами эпоксидной смолы, которые имеют характеристики высокой и низкой температурной устойчивости, устойчивости к ультрафиолету и устойчивости к старению.

4. Операционный механизм принимает миниатюрный всплывающий операционный механизм, который имеет низкое потребление энергии для открытия и закрытия; Передача механизма принимает режим прямой передачи, с меньшим количеством открытия и закрытия частей и высокой надежностью. Рабочий механизм находится в герметизированной коробке механизма, которая решает проблему коррозии механизма и повышает надежность механизма.

5. Операции открытия и закрытия автоматического выключателя могут работать вручную или электрически или удаленно. Он может быть сопоставлен с контроллером для реализации автоматизации распределения мощности, а также может быть объединена с контроллером Recloser, чтобы сформировать Recloser.

6. Выключатель цепи может быть оснащен двухфазным или трехфазным КТ для автоматической защиты от переполох и интеллектуального контроля для анализа информации. Полем

7. Выключатель схемы может быть оснащен изолирующим переключателем и трехфазной связью. Существует очевидный видимый перелом, когда изолирующий выключатель находится в состоянии вне, и он имеет блокировку против хищника с корпусом автоматического выключателя. Он может быть подключен с пост -изолятором после облегчения и безопасного технического обслуживания.

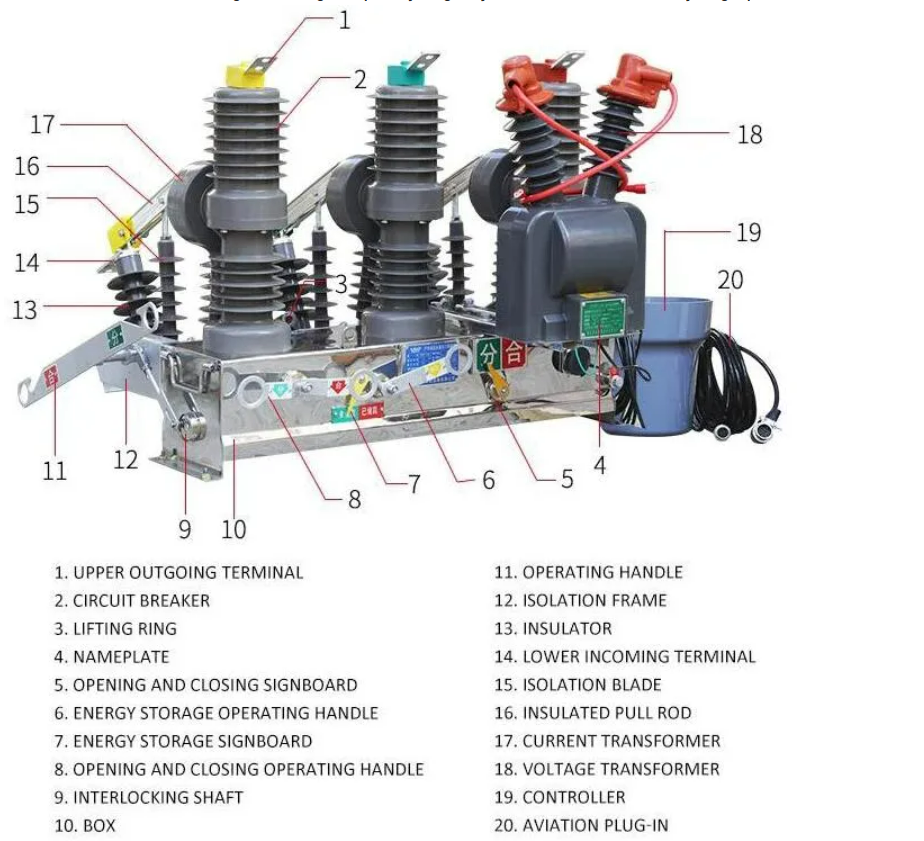

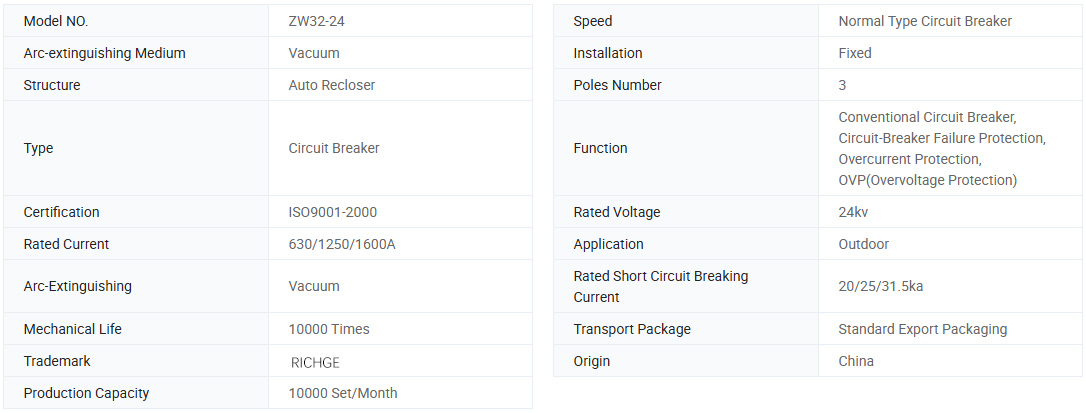

Основная информация.

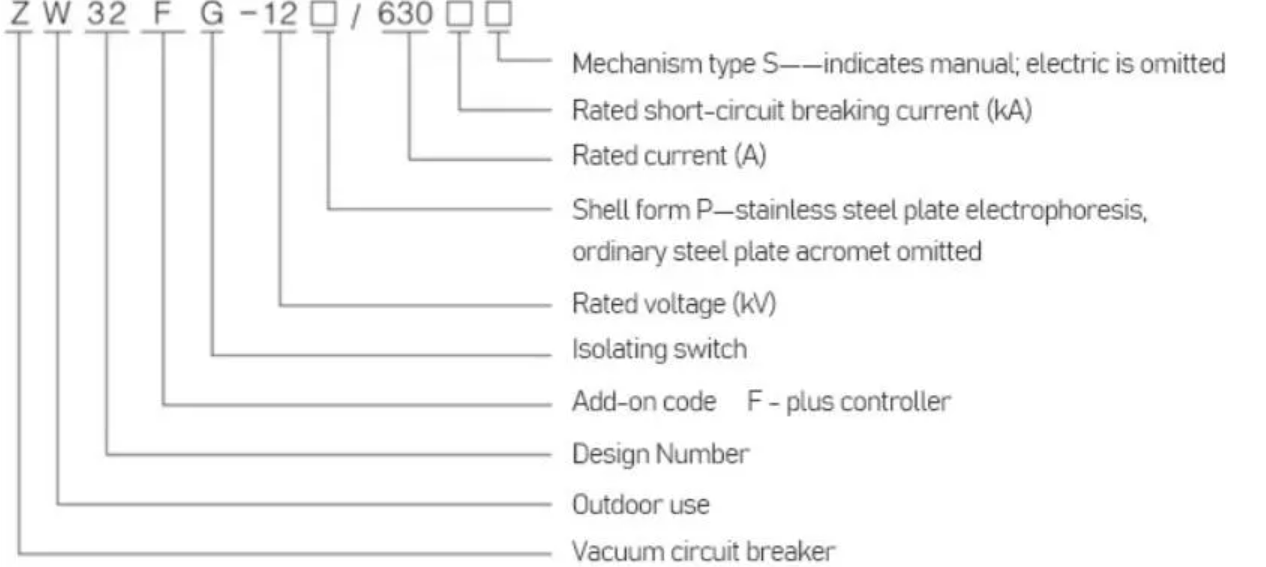

Описание модели

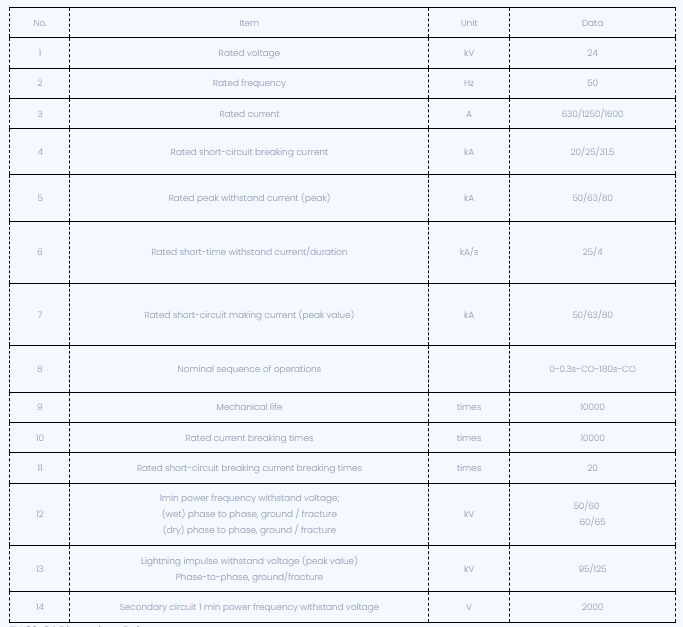

Технический параметр

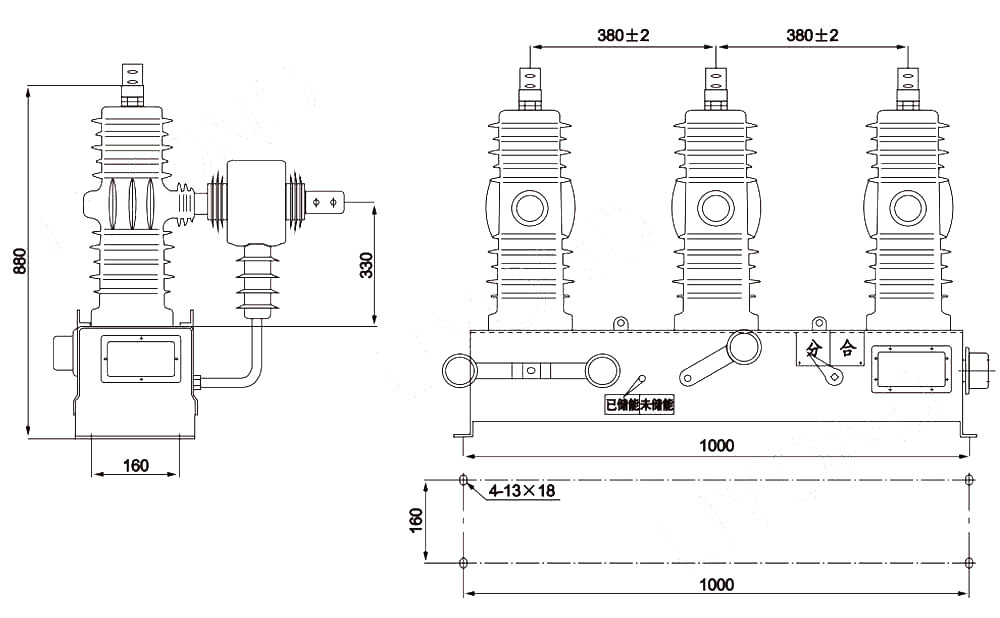

Сбросьте рисунок измерения

ZW32-24 Ссылка на размеры

При заказе укажите тип продукта, имя, количество, номинальное ток, номинальный разбитый ток с коротким замыканием, отношение тока тока трансформатора, режим работы и рабочего напряжения и т. Д.

Условия труда

1. Высота 1000м;

2. Температура окружающего воздуха составляет 45 ° C ~+65 ° C; Ежедневная разница температуры составляет 25 ° C;

3. Скорость ветра не превышает 35 м/с;

4. Интенсивность землетрясения не превышает 8 градусов;

5. Уровень загрязнения: уровень IV;

6. Место установки: нет легковоспламеняющейся, сухой опасности взрыва, место химической коррозии.
