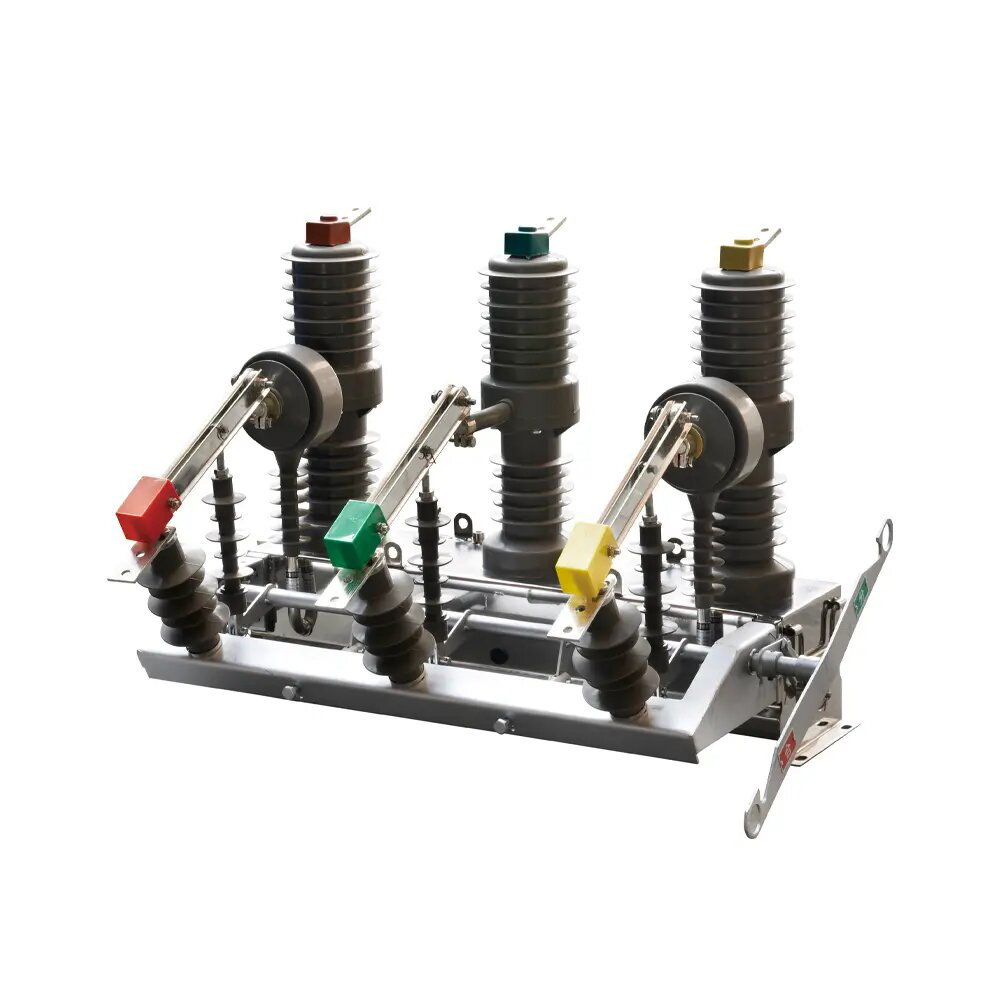

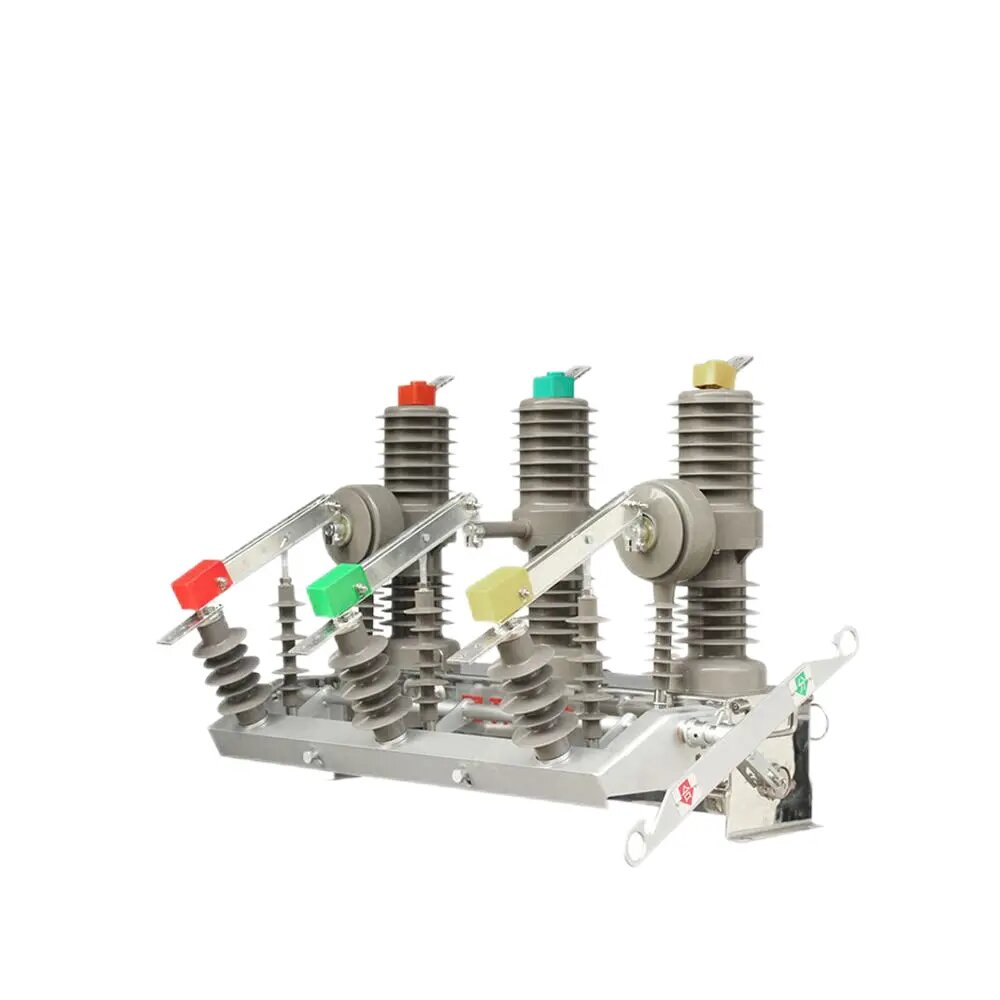

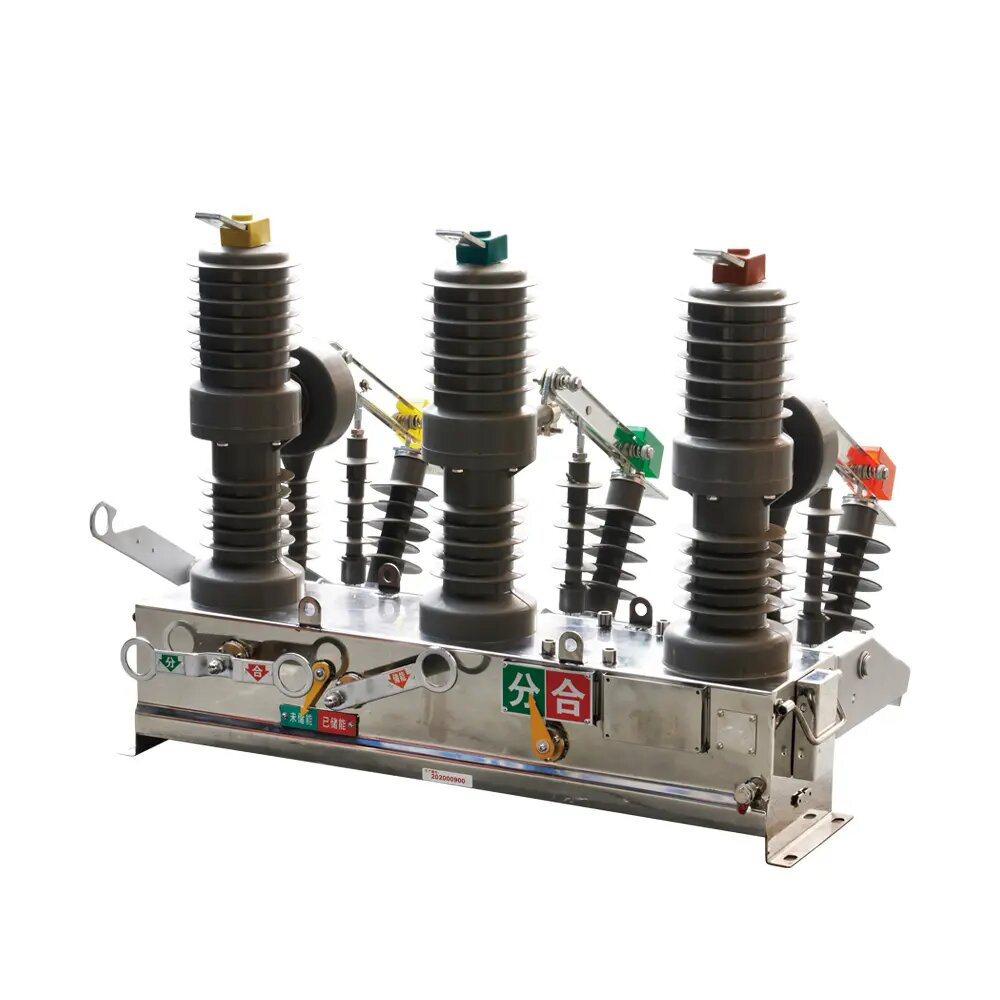

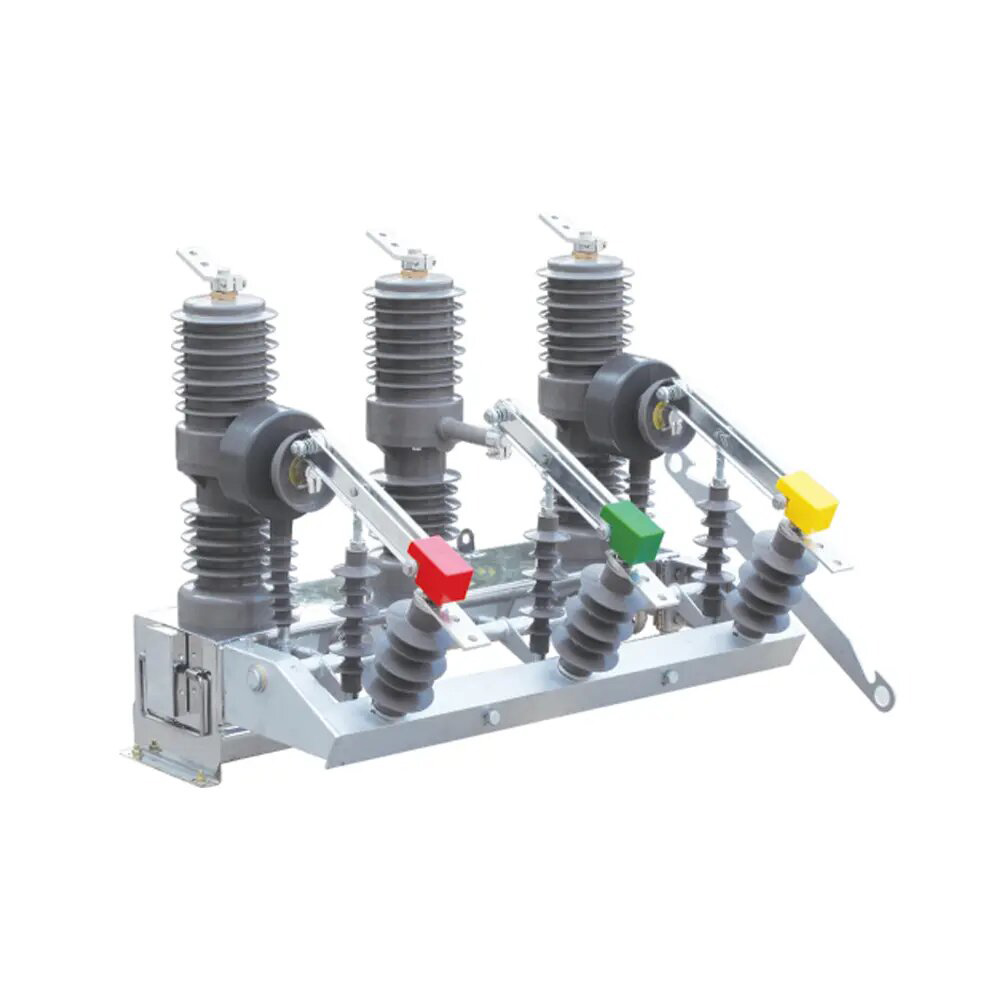

ZW32-12 Наружный вакуумный выключатель с контроллером Auto Recloser

ZW32-12 Наружный вакуумный выключатель с контроллером Auto Recloser

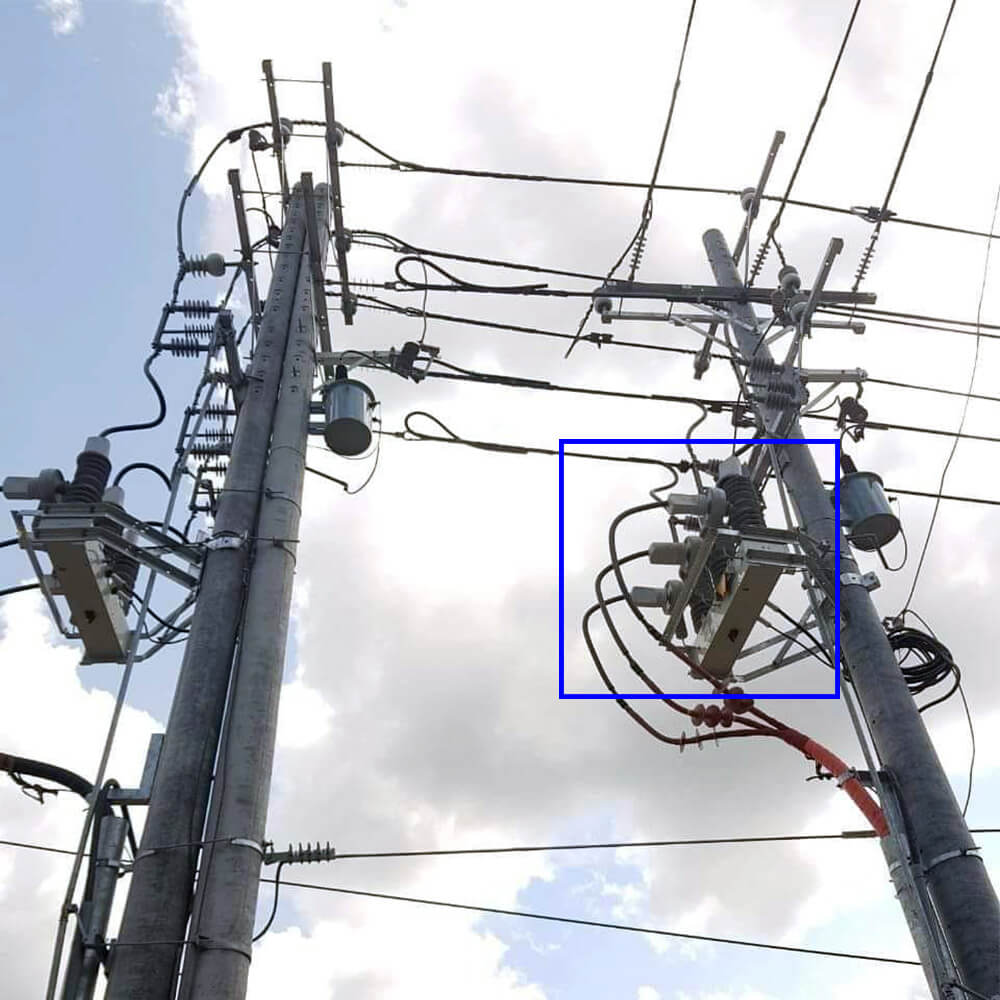

ZW32-12 Наружный вакуумный автоматический выключатель (в дальнейшем, называемая выключателем Circuit) представляет собой оборудование для распределения энергии с номинальным напряжением 12 кВ и трехфазным AC 50 Гц. В основном он используется для разрыва и закрытия тока нагрузки, тока перегрузки и тока короткого замыкания в системе питания. Он подходит для защиты и контроля в подстанциях и системах предприятия и горнодобывающих предприятий, а также места, где часто работают сельские энергосистемы.

Высоковольтные выключатели вакуумных цепи AC Series серии ZW32-12 соответствуют выключателям высоковольтных цепи AC 1984 года «Высоковольные выключатели высокого напряжения» и Международную электротехническую комиссию IEC 60056 «Высокие выключатели переменного тока» и другие стандарты.

Выключатель схемы имеет характеристики небольшого размера, легкого веса, антиконденсации и без обслуживания, и может адаптироваться к суровым погодным условиям и грязным средам.

ZW32-12 Наружный MV Vacuum Circuum выключатель-это наружное распределительное оборудование с номинальным напряжением 12 кВ, трехфазным AC 50 Гц. Он используется в системе распределения подстанций и промышленных и горнодобывающих предприятий для защиты и контроля использования. Он также используется в сельской энергосистемах с частой работой для разрыва и закрытия тока нагрузки и над током нагрузки и током питания короткого замыкания.

Вне изоляция вакуумного прерывателя принимает силиконовый резиновый корпус с более длительным сроком службы, более высокой надежностью, хорошей погодой, удобной для транспортировки, хорошего рейтинга. Рабочий механизм принимает миниатюризацию, высокий надежный механизм работы пружины, обладает преимуществами простой структуры, механической жизни до 10000 раз.

Этот автоматический выключатель и контроллер могут сформировать полный набор в качестве Recloser, реализовать дистанционное управление, телеметрию, дистанционную связь, удаленную регулировку четырех удаленных функций. Функции продукта: отсутствие опасности сгорания и взрывов, техническое обслуживание, небольшой размер, легкий вес (менее 100 кг), длительный срок службы (миллион), безопасность, простая эксплуатация, удобное обслуживание и установка. Может быть оснащено электроникой Power PT для короткого расстояния пульт дистанционного управления может быть оснащено двойным источником питания.

Переключение устройства и интеллектуального предоплаты Recloser предоставляют систему автоматизации.

Стандарт: IEC 62271-100

Функции

1. Поток автоматического выключателя принимает трехфазную структуру стойки, которая обладает характеристиками разрыва производительности, отсутствия опасности сжигания и взрыва, без технического обслуживания, небольшого размера, легкого веса и длительного срока службы.

2. Поток автоматического выключателя принимает полностью закрытую структуру с хорошими характеристиками герметизации, которая помогает улучшить производительность влаги и анти-конденсации и особенно подходит для использования в холодных или влажных областях.

3. Трехфазные столбы и трансформаторы тока используют импортированную твердую изоляцию эпоксидной смолы на наружной эпоксидной сморе или используйте внутреннюю эпоксидную смолу Аутсорсинговую силиконовую резиновую изоляцию; Он имеет характеристики высокой и низкой температурной устойчивости, устойчивости к ультрафиолету и устойчивости к старению.

4. Рабочий механизм принимает миниатюрированный операционный механизм пружины, мощность двигателя накопления энергии невелика, а потребление энергии открытия и закрытия низкая; Передача механизма принимает режим прямой передачи, количество деталей невелико, а надежность высока. Рабочий механизм помещается в запечатанную коробку механизма, которая решает проблему коррозии операционного механизма и повышает надежность механизма.

5. Работа открытия и закрытия цепного выключателя может работать вручную или электрически и с помощью дистанционного управления. Он может быть сопоставлен с интеллектуальным контроллером для реализации автоматизации распределения питания, а также может быть объединена с Recloser для формирования автоматического Recloser и SectionALizer.

6. Выключатель цепи может быть оснащен двухфазными или трехфазными трансформаторами тока для защиты от чрезмерного тока или короткого замыкания, а также может предоставить ток-сигналы приобретения интеллектуальному контроллеру; Текущие трансформаторы для измерения могут быть добавлены в соответствии с требованиями пользователя.

7. Выключатель цепи может быть оснащен трехфазным изолирующим переключателем сцепления, и есть видимый перелом при открытии изолирующего переключателя, и он оснащен интерфейс-устройством против Mistake с корпусом автоматического выключателя. Когда выключатель цепи находится в закрытии, выключатель изоляции не может быть открыт или закрыт; Выключатель цепи может работать только тогда, когда нож изоляции полностью закрыт или полностью открыт. Изоляторы Arrester Pillar могут быть соединены вместе для легкого обслуживания.

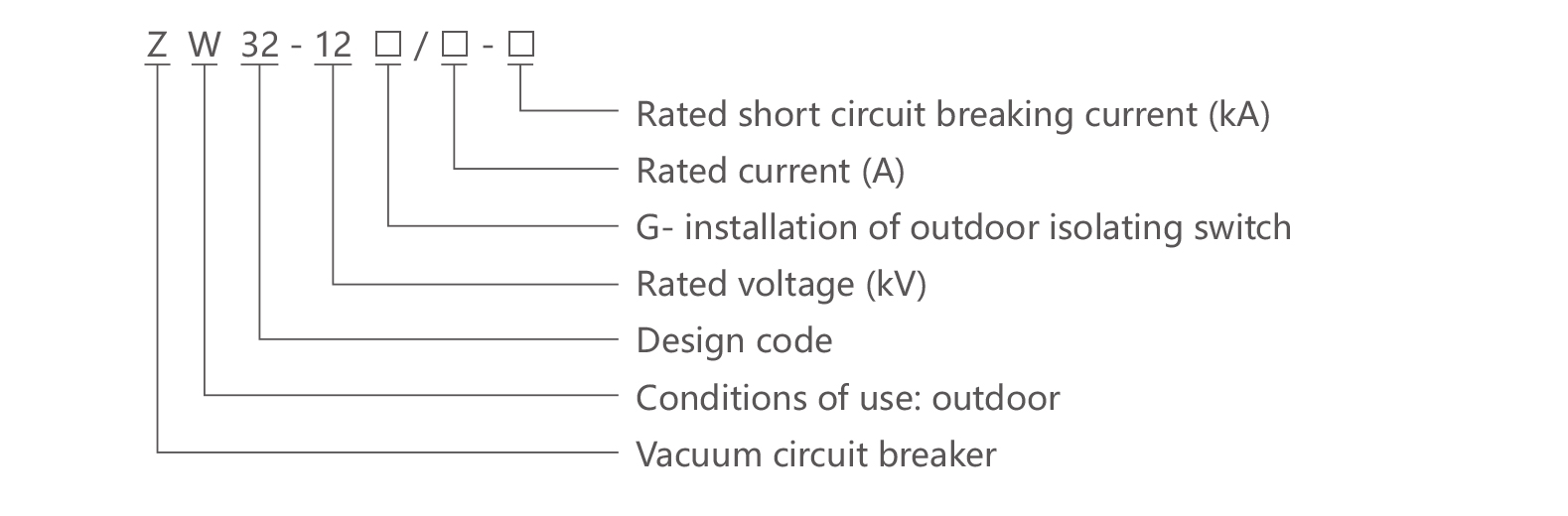

Выбор

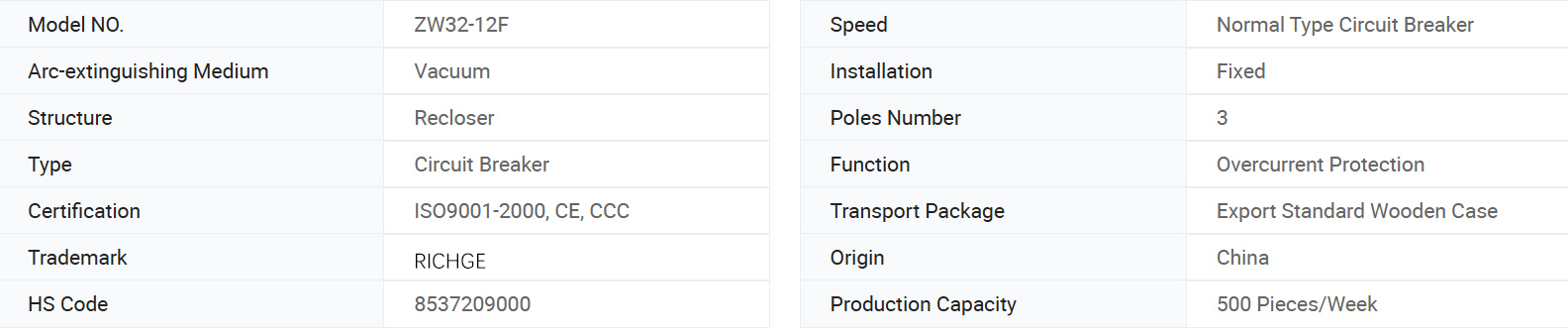

Основная информация.

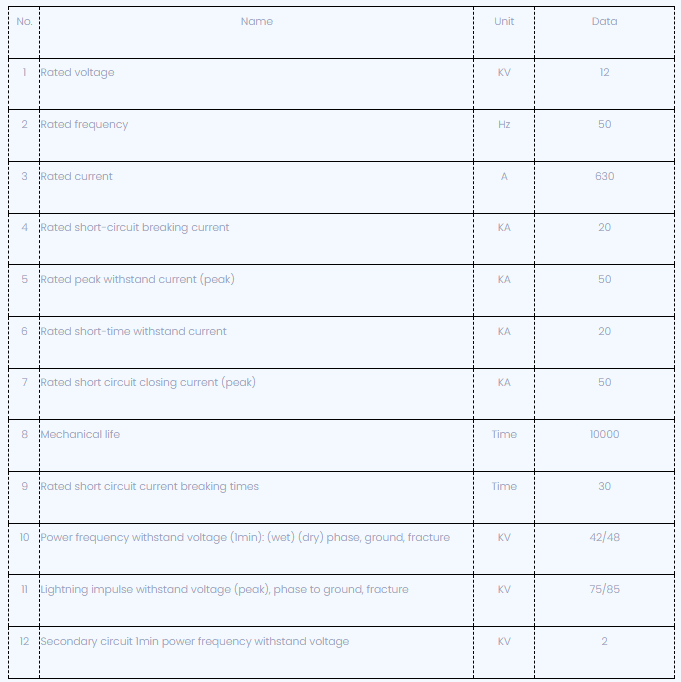

Технический параметр

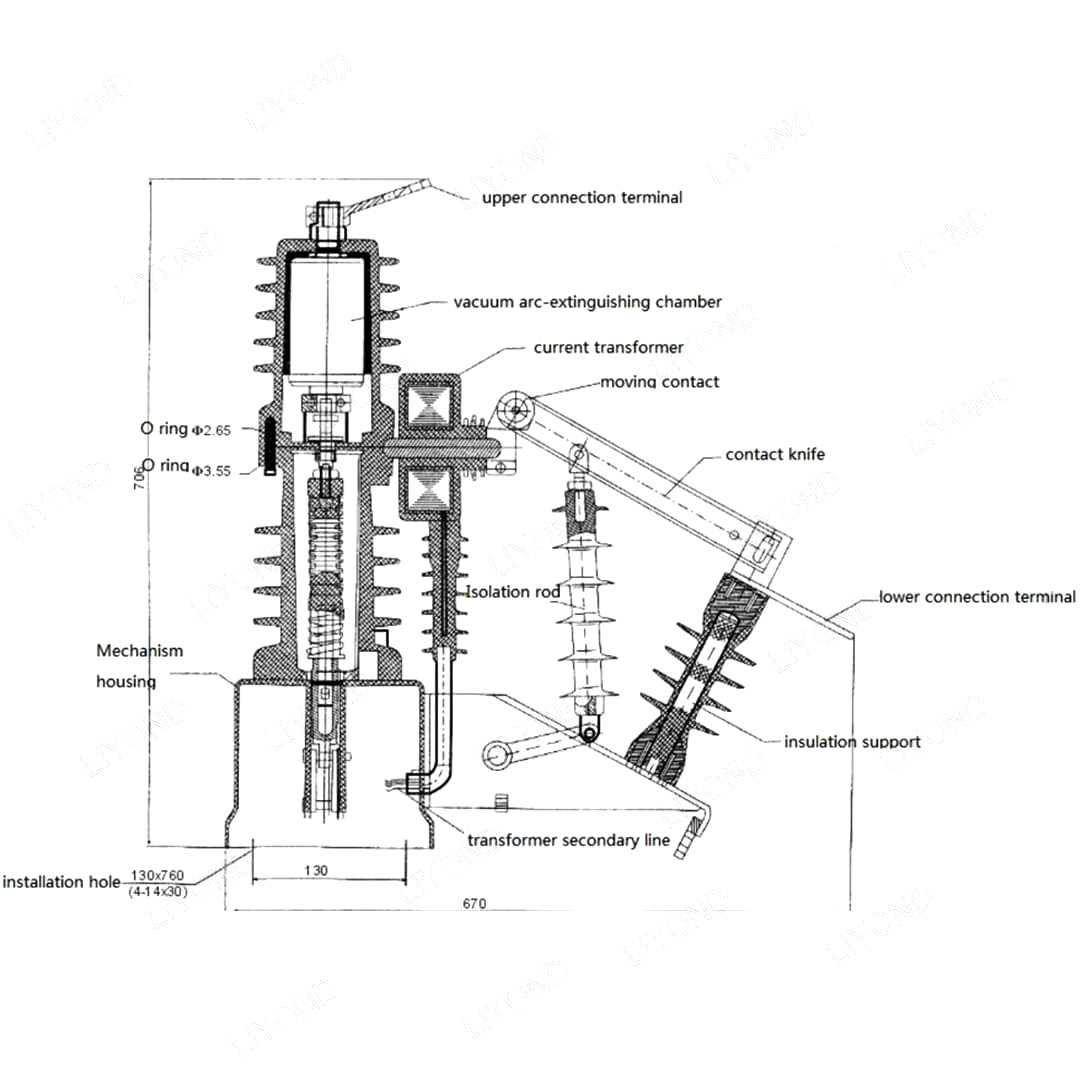

Размерный рисунок:

ZW32-12 Ссылка на размеры

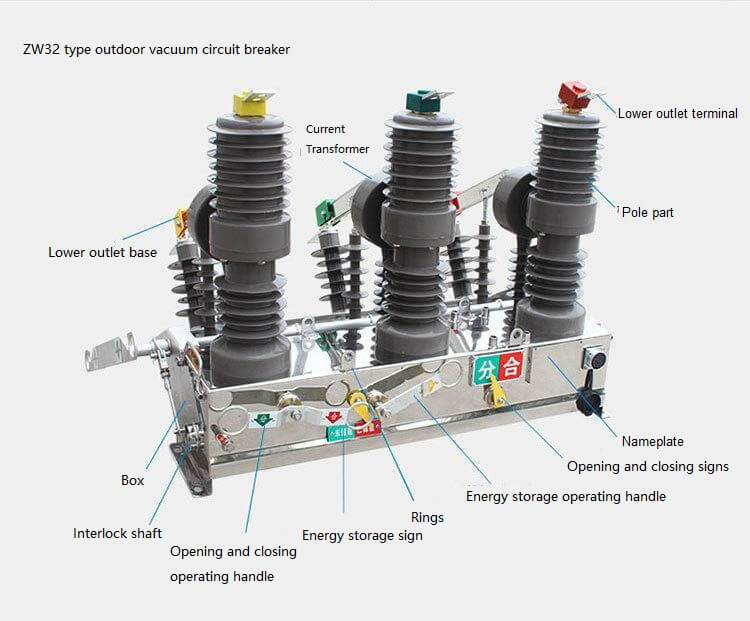

ZW32-12 Справочник по структуре

ZW32 Auto Recloser структура

Условия труда

1. Температура окружающего воздуха: -40 ℃ ~+40 ℃;

2. Высота: не более 2000 м;

3. Окружающий воздух может быть загрязнен пылью, дымом, коррозионным газом, паром или солью;

4. Скорость ветра не превышает 34 м/с (эквивалентна 700PA на цилиндрической поверхности);

5. Вибрация или движение заземления от распределительного и управляющего оборудования могут быть проигнорированы;

6. Уровень загрязнения: ⅲ
