ZW32-40,5 кВ.

ZW32-40,5 кВ.

Наружные высоковольтные вакуумные схемы серии ZW32-40,5 используются в трехфазных энергетических системах с AC 50 Гц и номинальным напряжением 35 кВ, в качестве средства разделения и сочетания тока нагрузки, тока перегрузки и тока короткого замыкания. Выключатель схемы может быть оснащен контроллером отключения для определения текущих характеристик и достижения множественного автоматического отключения, самооценка PT в качестве источника питания, чтобы стать интеллектуальным выключателем схемы с напряжением и выходом сигнала тока и может контролироваться; Электронным PT, чтобы обеспечить мощность и может завершить задержку из перегрузки, задержку с током запуска, трехступенчатая композитная защита с коротким замыканием.

ZW32-40.5 Внешний выступление вакуумной цепи на открытом воздухе в основном состоит из интегрированного герметичного полюса, трансформатора тока, механизма операции и корпуса коробки. Этот тип автоматического выключателя является миниатюрным, а его оболочка изготовлена ​​из высококачественной стальной коробки. Трасформеры, которые могут быть выбраны в соответствии с потребностями пользователей. ZW32-40.5 Внешняя высоковольтная вакуумная цепь и соответствующая интеллектуальная комбинация управления. Операция выключателя может быть реализована локально, и его также можно управлять пультом дистанционного управления через интерфейс связи. Другая информация о выключателе с цепи также может быть передана в центр управления, а канал связи может быть кабелем, оптические волокны/CDMA, GSM, ETC.

Функции

(1) Серия продуктов ZW32-40,5 в целом для типа колонны, трехфазной общей установки на коробке механизма, динамический конец комнаты прерывателя через рычаг перегиба, изолированные защелки для выходного вала подключенного механизма. Механизм и соединительный шаг, соединенный с автоматическим выключателем, находятся в водонепроницаемой коробке. Механизм передачи автоматического автоматического выключателя состоит из шатуна и рычага костыля, а динамический конец камеры прерывателя подключен к выходному валу рабочего механизма через рычаг костей, изолированную зацепленную стержень, соединительный стержень и эксплуатационный механизм. Вращение выходного вала приводится в действие для реализации динамического контакта тушеной камеры дуги для выполнения действия расщепления и закрытия.

(2) Продукты серии ZW32-40,5 оснащены трансформатором тока, каждая фаза может принимать четыре обмотки, две из которых используются для измерения, два для защиты. В соответствии с потребностями клиента, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 может быть установлен трансформатор тока.

(3) Отключение переключателей может быть добавлено в сторону автоматического выключателя, чтобы сформировать наружный выключатель вакуумной цепи высокого напряжения, а также на открытом воздушном комбинации выключающего устройства на открытом воздухе.

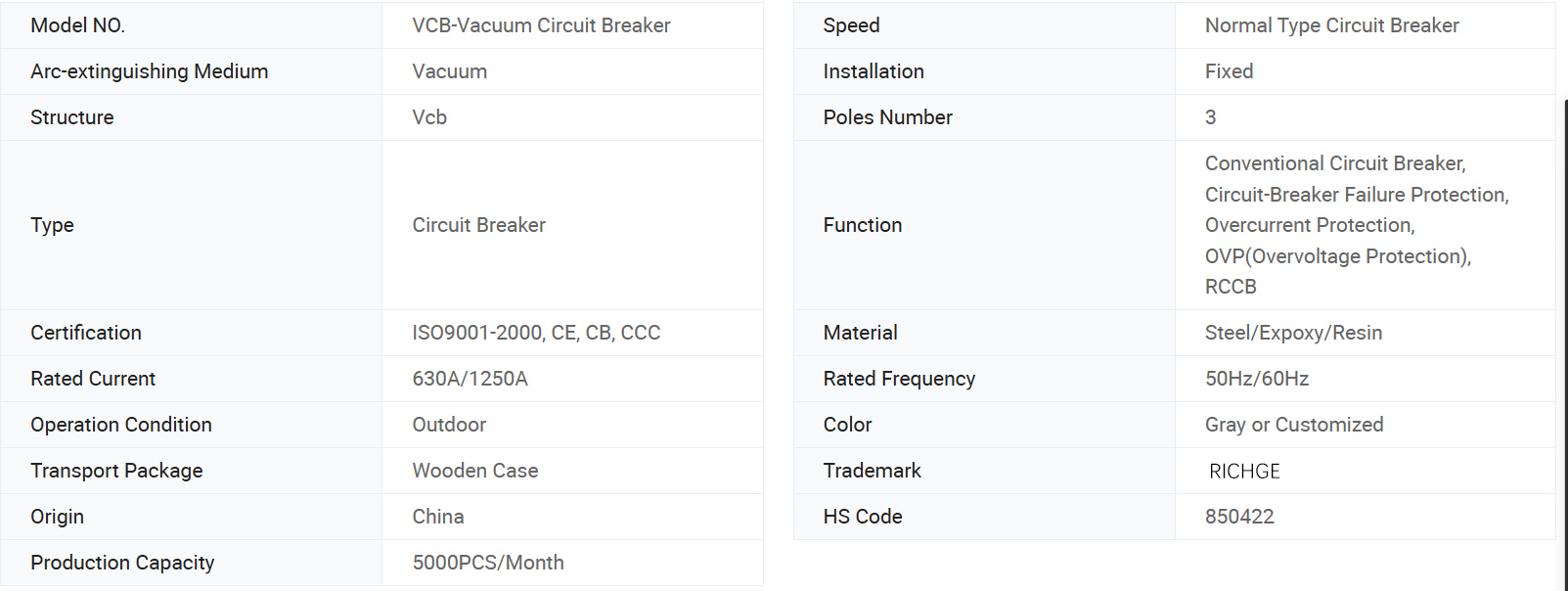

Основная информация.

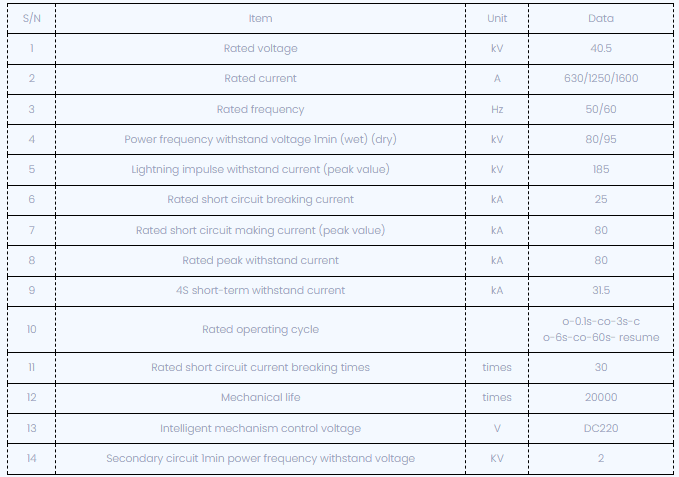

Технический параметр

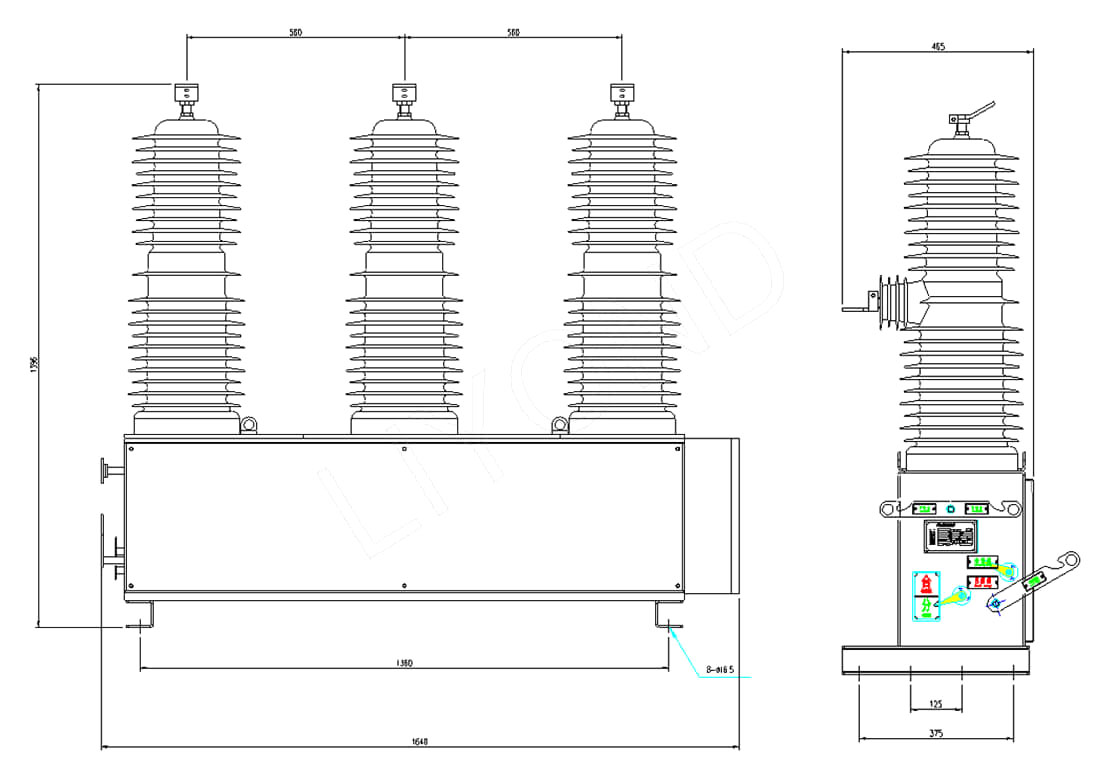

Размерный рисунок:

ZW32-40,5DIMENSIONS Ссылка

При заказе укажите тип продукта, имя, количество, номинальное ток, номинальный разбитый ток с коротким замыканием, отношение тока тока трансформатора, режим работы и рабочего напряжения и т. Д.

Условия труда

1. Температура окружающего воздуха: -30 ℃ ~+60 ℃;

2. Высота: не более 2000 метров;

3. Скорость ветра не превышает 34 м/с;

Wibrations или движения заземления извне выключаемого и управляющего оборудования незначительны;

4. Уровень загрязнения: уровень IV;

5. Температура хранения -40 ℃ ~+85 ℃.
