2/2-ходовой жидкостный электромагнитный клапан серии 2W (прямого действия + пилотного управления)

Бренд: SOLH от Richge Technology

Обзор продукта

     Серия SOLH 2W представляет собой универсальный промышленный 2/2-ходовой нормально закрытый запорный электромагнитный клапан для жидкости, разделенный на две конструктивные линии: 2W прямого действия (малая серия 030/050) и 2W с пилотным управлением (серия большого диаметра 150–500). Он осуществляет автоматическое включение/выключение трубопроводов чистой воды, сжатого воздуха, смазочного масла, охлаждающей смазочно-охлаждающей жидкости и слабоагрессивных жидкостей.

       * Корпус клапана латунный с многослойным антикоррозийным уплотнением; двойные варианты: прямой запуск при нулевом давлении и пилотный тип с высоким расходом для выбора полного диапазона

       * Стандартизированные размеры и характеристики резьбы, совместимые с многорезьбой PT/G/NPT для глобального экспорта.

       * Устойчивая к низким температурам катушка поддерживает стабильную долгосрочную непрерывную подачу питания.

     Широко сочетается с оборудованием для очистки воды, контурами охлаждения станков, линиями распылительной очистки, трубопроводами воздушных компрессоров и полнопромышленными системами автоматизации жидкостей.

Две линейки продуктов. Полная классификация: NC прямого действия и NC с пилотным управлением.

  1. 2 Вт прямого действия, нормально закрытый (пример модели: 2W-L030-08)

     --Рабочий принципплей:Электромагнитная катушка непосредственно приводит в движение внутренний шток якоря, открывая/закрывая седло главного клапана, обеспечивая полное открытие при нулевом давлении среды 0 МПа.

        * Питание выключено: пружина сжимает уплотнительную прокладку, чтобы полностью перекрыть жидкость из трубопровода.

        * Включение питания: электромагнитная сила поднимает золотник, обеспечивая двунаправленную циркуляцию жидкости.

           Нет вспомогательной пилотной камеры, сверхпростая конструкция с быстрой скоростью отклика в миллисекунды.

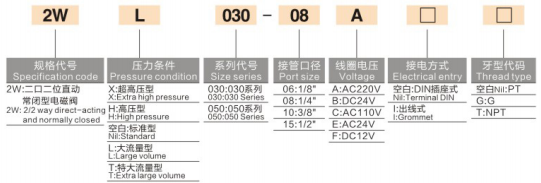

    -- Полное правило кодирования модели

     2W — Суффикс давления/расхода — Серия размеров — Резьба порта — Напряжение катушки — Тип проводки — Стандарт резьбы

        * 2W: 2/2-ходовой нормально закрытый электромагнитный клапан прямого действия.

        * Суффикс давления и расхода: Пробел = стандартный / L = большой расход / T = сверхбольшой расход / H = высокое давление / X = сверхвысокое давление

        *  Размерная серия: 030 (миниатюрная), 050 (средняя маленькая)

        *  Код порта: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2.

        * Код напряжения: A=220 В переменного тока, B=24 В постоянного тока, C=110 В переменного тока, E=24 В переменного тока, F=12 В постоянного тока.

        * Режим подключения: пустой = розетка DIN (стандарт для шкафа управления), I = водонепроницаемый провод (оборудование для наружного влажного воздуха)

        *  Стандарт резьбы: пустая = британская коническая резьба PT, параллельная резьба G=G, американская резьба T=NPT.

   --  Основные преимущества

       *  Запуск при нулевом перепаде давления, отсутствие ограничения минимального рабочего давления, стабильное открытие в условиях вакуума, микродавления и микропоточного водяного контура.

        * Сверхкомпактный корпус, произвольный угол установки для стесненной компоновки шкафа с оборудованием.

        *  Быстрая реакция включения-выключения в миллисекундах, подходит для высокочастотных прерывистых циклов старт-стоп.

        *  Малый корпус клапана с низкой стоимостью расходных материалов, экономичный первый выбор для одноточечного управления ответвлением.

     --  Сценарии применения

      Одноточечный впрыск охлаждающего масла для небольших станков с ЧПУ, мини-машин для распылительной очистки, микроконтроля воздуха/воды для оборудования автоматизации 3C, небольших ответвлений воздушных компрессоров, лабораторного микрожидкостного управления включением/выключением.

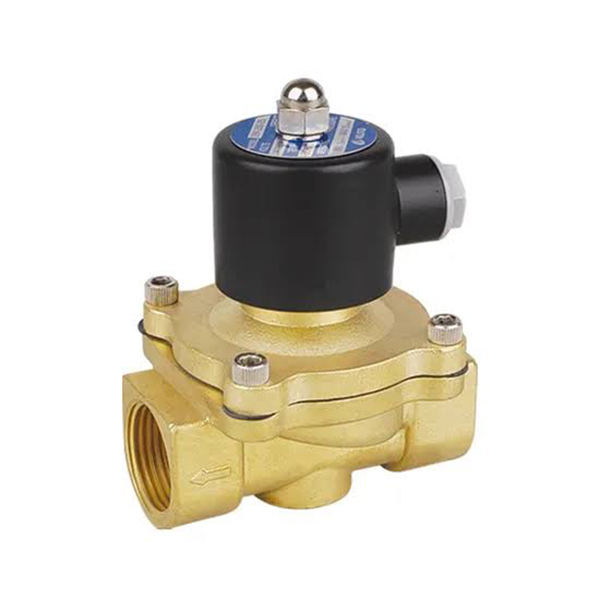

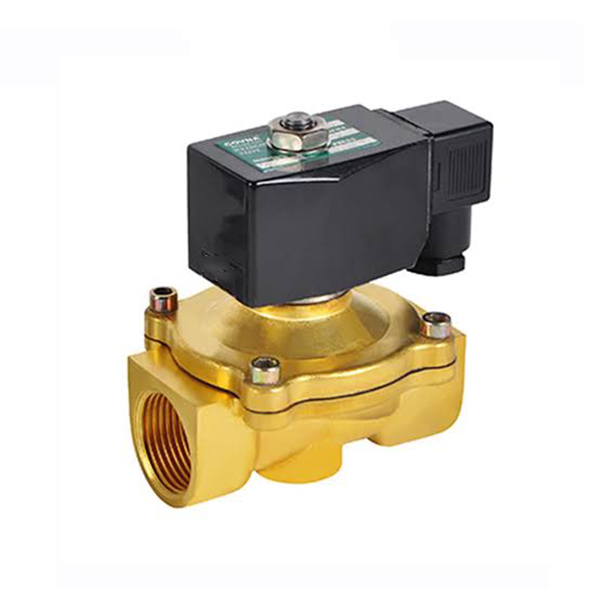

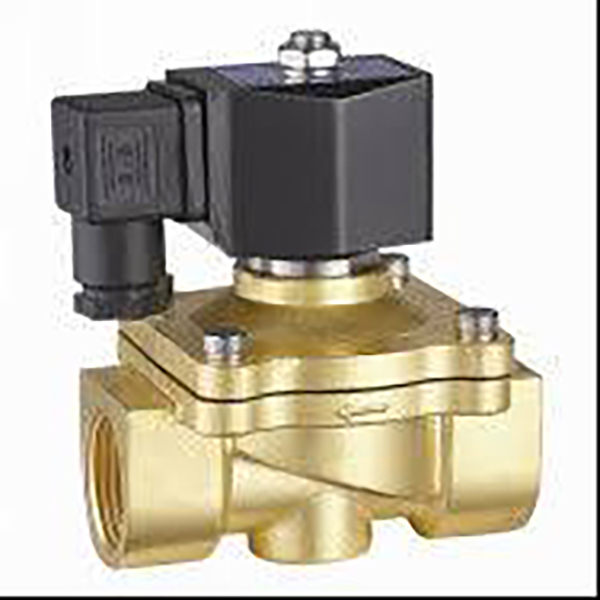

  2. 2W Пилотное управление, нормально закрытый (пример модели: 2W250-25)

     -- Принцип работы:Встроенное пилотное выпускное отверстие, позволяющее поднять главный золотник большого диаметра за счет среднего давления в трубопроводе; Катушка контролирует только крошечное пилотное отверстие с низким энергопотреблением и низким выделением тепла. Минимальный пусковой перепад давления 0,05 МПа, клапан не может полностью открыться без давления среды.

        * Питание выключено: пилотное отверстие герметично закрыто, давление во внутренней полости сжимает уплотнение, закрывая трубопровод.

        * Включение питания: стравливает давление из пилотной камеры, домкраты среднего давления открывают главный клапан для подачи большого объема жидкости, максимальное отверстие до Φ50 (G2 дюйма)

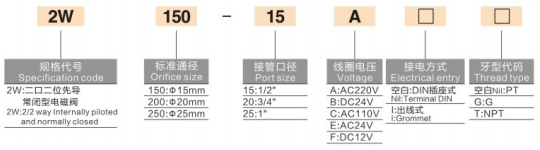

    --Полное правило кодирования модели

        2 Вт — Размер отверстия — Резьба порта — Напряжение катушки — Тип проводки — Стандарт резьбы

        *  2W: 2/2-ходовой нормально закрытый электромагнитный клапан с пилотным управлением.

        * Стандартный размер отверстия: 150 (диаметр 15), 200 (диаметр 20), 250 (диаметр 25), 320 (диаметр 35), 400 (диаметр 40), 500 (диаметр 50).

        * Код порта: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2.

        * Напряжение, коды проводки и резьбы полностью взаимозаменяемы с катушками серии прямого действия, совместимыми запасными частями катушки.

  3. Основные преимущества

     -- Сверхбольшое прямое отверстие для высокого расхода среды и сверхнизких потерь давления в трубопроводе, идеально подходит для централизованной системы подачи воды и воздуха по всей линии.

     -- Маломощная катушка приводит в движение корпус клапана большого диаметра, низкий рост температуры в течение 24 часов непрерывной работы, защита от ожогов.

     -- Широкий проточный канал, который нелегко засорить, обеспечивает циркуляцию промышленной охлаждающей воды с мельчайшими взвешенными примесями.

     -- Один пилотный клапан может заменить несколько небольших прямых клапанов, упростить компоновку основного трубопровода и снизить затраты на закупки.

  4.Сценарии применения

     Управление главным водяным контуром для оборудования распылительной очистки большой сборочной линии, полное опорожнение машины воздушного компрессора и отключение основного трубопровода воздуха, коллекторные трубы с большим потоком циркуляционной системы охлаждения, оборудование для очистки воды, общий главный выключатель жидкости для упаковки пищевых продуктов и химического оборудования.

Универсальные общие основные функции (прямое + пилотное управление)

  1.Единая нормально замкнутая функция НЗ (заводская настройка по умолчанию)

     Автоматическое отключение при отключении электроэнергии эффективно предотвращает перелив, утечку воды/воздуха во время выключения оборудования, обеспечивая более высокую безопасность системы.

  2. Двойные дополнительные материалы уплотнений

     -- Стандартный нитриловый каучук NBR: универсальный для использования в чистой воде, сжатом воздухе и смазочном масле в общих условиях эксплуатации.

     -- Дополнительный этиленпропилен из этилен-пропиленового каучука: термостойкий, устойчивый к слабым кислотам и щелочам, предназначен для горячей воды, пищевой чистой жидкости и травильного оборудования.

  3. Универсальные совместимые катушки с несколькими спецификациями

     Полный охват напряжения переменного и постоянного тока, изолированная катушка малой мощности, поддерживающая длительное непрерывное питание; двойные схемы проводки (розетка DIN / водонепроницаемый провод), адаптируемые к проводке внутреннего шкафа и наружного оборудования.

  4.Мультимеждународные стандарты экспортной резьбы

     Три варианта резьбы: британская конусность PT, параллельная G BSPP, американская резьба NPT, соответствующая внутреннему оборудованию автоматизации и экспортным требованиям зарубежных производственных линий.

  5. Универсальный монтаж без гравитации

     Корпус клапана можно устанавливать вертикально, горизонтально или перевернуто, не влияя на эффективность открытия/закрытия, что идеально подходит для компактной компоновки шкафа.

  6. Полная настройка класса давления

     Серия Direct поддерживает индивидуальные версии стандартного/высокого давления/сверхвысокого давления/большого расхода; Пилотная серия изначально адаптируется к обычному диапазону давления промышленной жидкости 0,05–1,0 МПа.

Единая таблица общих технических характеристик

Полная сравнительная таблица выбора с прямым и пилотным управлением

Сегментированные типичные сценарии применения

  1. Области применения НЗ прямого действия мощностью 2 Вт

     -- Одноточечный впрыск охлаждающего масла и микрораспыление для небольших станков с ЧПУ, простое управление микрожидкостью на станции

     -- Вакуумная вспомогательная подача воды и небольшая пневматическая ветка включения/выключения для оборудования автоматизации 3C.

     -- Небольшое оборудование для ультразвуковой очистки, лабораторные контуры контроля микрожидкостей.

     -- Отделение обслуживания оборудования, одноточечный переключатель воды/газа для небольших светильников

  2. Области применения пилотного ЧПУ мощностью 2 Вт

     -- Полный слив машины из воздушного компрессора, запорный клапан главного воздушного трубопровода мастерской.

     -- Главный контроль водяного контура для оборудования распылительной очистки большой сборочной линии

     -- Система циркуляции воды, коллекторные трубы промышленного охлаждения с большим расходом.

     -- Главный переключатель жидкости большого диаметра для упаковки пищевых продуктов и полного химического оборудования

Основные правила выбора

     -- Давление воды/воздуха в трубопроводе ниже 0,05 МПа, прерывистая микросреда, вакуумный контур → Необходимо выбрать тип прямого действия мощностью 2 Вт.

     -- Размер трубы ≥G1/2, цельнолинейная основная труба с высокой пропускной способностью, трубопровод с длительным стабильным давлением → Выберите тип 2W с пилотным управлением.

     -- Условия эксплуатации: горячая вода, очищенная вода, слабокислотная жидкость: при размещении заказа указывайте уплотнение пищевого качества из EPDM.

     -- Централизованная проводка внутри шкафа управления станком: отдайте приоритет типу проводки через гнездо DIN; Оборудование для наружного распыления и влажной среды выбирает тип водонепроницаемого провода I.

     -- Водяной контур высокого давления и станции с высоким расходом могут выбирать корпуса клапанов по индивидуальному заказу с суффиксом H/L/T.

Соответствующие комплексные решения для пневматических и гидравлических контуров

  1. Малый ответвленный контур охлаждения

     Блок подготовки воздуха AFC → Электромагнитный клапан 3/2 серии 3V → Пластиковые трубки из полиуретана → Клапан прямого действия 2 Вт (управление включением/выключением контура охлаждающей воды)

  2. Полная схема основного водосборника машины.

     Основная труба резервуара для воды/воздушного компрессора → пилотный клапан большого диаметра 2 Вт → ответвление к трубопроводу опрыскивания каждой станции

  3. Схема цеха взрывозащищенной жидкости

     Взрывозащищенная установка подготовки источника воздуха → Пилотный клапан мощностью 2 Вт со специальной взрывозащищенной катушкой, согласованной с взрывозащищенными трубопроводами автоматического управления.

Краткое изложение одним предложением

     Латунный 2/2-ходовой нормально закрытый электромагнитный клапан для жидкости серии SOLH 2W обеспечивает запуск при нулевом давлении, небольшой вариант прямого действия и маломощный, с высоким расходом, большой вариант с пилотным управлением, с дополнительным уплотнением для пищевых продуктов из NBR / EPDM, совместимостью с многорезьбой и разными напряжениями, широко используется для автоматического отключения воды, воздуха, масла на станках, линиях распылительной мойки, оборудовании для автоматизации водоочистки и упаковки пищевых продуктов.
