3/2-ходовой пневматический регулирующий клапан серии 3A | Внешний пневматический направляющий клапан

Бренд: SOLH от Richge Technology

1. Обзор продукта и основные функции интерфейса

     Серия SOLH 3A является основной.3/2-ходовой внешний пневматический распределительный клапан соответствии со стандартными спецификациями Airtac. Приводимый в движение исключительно воздушным сигналом, а не электромагнитной катушкой, он специализируется на телескопическом перемещении и управлении давлением цилиндров одностороннего действия. Он реализует безопасную и стабильную пневматическую логику впуска, удержания и выпуска воздуха, выступая в качестве основного компонента управления безопасностью неэлектрических пневматических систем, взрывобезопасных сред и отказоустойчивого оборудования.

  1.1 Определение стандартного 3-портового интерфейса

     • П-порт: Главный воздухозаборник для подачи сжатого воздуха.

     • Порт: Рабочий выходной порт, напрямую подключен к цилиндрам одностороннего действия.

     • Р-порт: Выпускное отверстие для сброса давления и быстрого сброса.

  1.2 Рабочая логика и структурные особенности

     • Одиночное пневматическое управление (3A110/210/310/410): Воздушный сигнал реверса, автоматический пружинный сброс после отключения сигнала, отказоустойчивая конструкция сброса.

     • Двойное пневматическое управление (3A120/220/320/420): Альтернативное управление двойным воздушным сигналом, сохраняет текущее положение после отключения подачи воздуха с функцией фиксации памяти.

     • Основная структура: Высокоточная конструкция золотникового типа, внешний пневматический привод, прочный корпус из алюминиевого сплава, стандартная работа без смазки (доступна специальная смазка для экстремальных условий работы).

2. Правила кодирования стандартной модели и общие модели

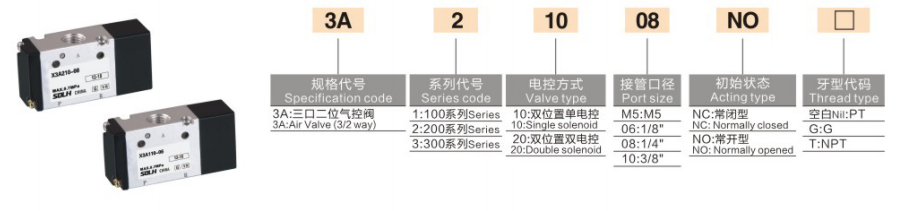

  1. Логика кодирования: 3A [Размер серии] [Тип управления] - [Размер порта]

  2. Общая спецификация модели и сценарии применения

3. Основные технические параметры

4. Основные преимущества продукта

     • Чистая пневматическая взрывозащищенная конструкция: Никаких электрических компонентов внутри, полностью адаптируется к пыльной, влажной и легковоспламеняющейся взрывоопасной среде. Он обеспечивает автоматический сброс и безопасность оборудования при выходе из строя источника воздуха или питания, а также сверхвысокую эксплуатационную надежность.

     • Адаптивность режима двойного управления: Единое пневматическое управление для безопасного сброса и удержания давления; двойное пневматическое управление с памятью положения отключения воздуха и длительной блокировкой, охватывающее всю традиционную логику управления цилиндрами одностороннего действия.

     • Высокоэффективное уплотнение: Прецизионная конструкция золотника со специальной обработкой поверхности, низкое давление запуска, отличная герметичность, стабильное переключение и длительный срок службы.

     • Гибкая и компактная установка: Поддерживает произвольную установку под разными углами. Его можно использовать независимо или интегрировать с основаниями коллектора для формирования модульных групп клапанов, что эффективно экономит пространство для установки оборудования.

5. Типичные сценарии применения

     • Управление цилиндром одностороннего действия: Осуществляет телескопические действия, такие как подъем, зажим и переворачивание, при этом цилиндр выдвигается за счет воздухозаборника и втягивается за счет пружинного сброса.

     • Система защитной блокировки оборудования: Автоматически сбрасывает и сбрасывает давление при выходе из строя источника воздуха или отключении оборудования, что позволяет избежать механического заклинивания и обеспечить безопасность производства.

     • Рабочие станции длительного выдерживания давления: Режим двойного пневматического управления поддерживает фиксированное положение цилиндра без постоянной подачи воздуха, подходит для длительных процессов зажима и позиционирования.

Краткое изложение одним предложением

     Серия SOLH 3A представляет собой стандартный 3/2-ходовой внешний пневматический регулирующий клапан с одиночным/двойным режимами управления подачей воздуха, прецизионным уплотнением золотника и корпусом из алюминиевого сплава. Это предпочтительный основной компонент для безопасного реверса и управления давлением пневматических цилиндров одностороннего действия.
