3/2-ходовой ножной педальный клапан серии 3F / 3FM | Нормально закрытый пневматический донный клапан прямого действия

Бренд: SOLH от Richge Technology | Полная совместимая замена педального клапана AirTAC 3F/3FM

1. Обзор продукта

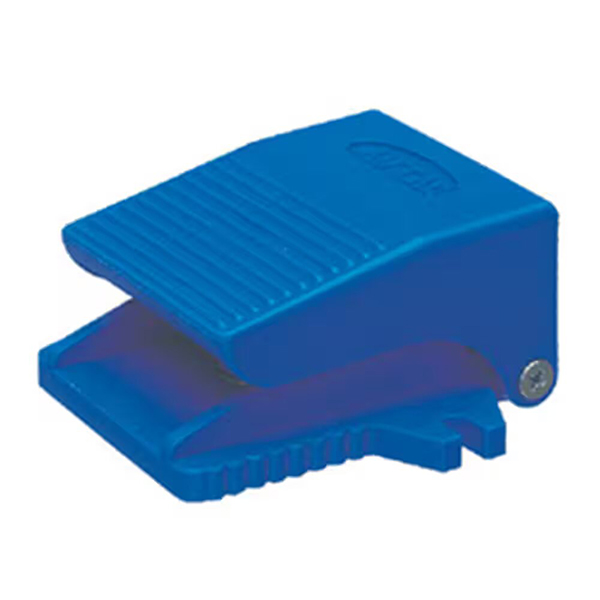

     Серии SOLH 3F и 3FM3/2-ходовые нормально закрытые пневматические ножные педальные клапаны прямого действия, полностью совместим и взаимозаменяем с оригинальными моделями AirTAC 3F210 и 3FM210. Модель 3F210 имеет прочный литой алюминиевый корпус, а модель 3FM210 имеет легкую мини-пластиковую конструкцию. Обе серии имеют встроенную выхлопную систему со стандартной логикой воздушного порта P/A/R. Выступая в качестве пневматических переключающих устройств без помощи рук, они широко используются для управления цилиндрами одностороннего действия, размыкания вакуума, ручного включения и выключения воздушного контура, управления штамповкой и зажимом приспособлений.

  1.1 Основная логика и принцип работы воздушного порта

     • Определение воздушного порта: P (впуск воздуха), A (рабочий выпуск), R (встроенное вытяжное отверстие)

     • Нормально закрытое состояние (педаль отпущена): Впускное отверстие P закрыто, отверстие A сообщается с выпускным отверстием R для мгновенного сброса остаточного давления в цилиндре.

     • Рабочее состояние (педаль нажата): Контур P-A открывается для подачи воздуха, выпускное отверстие R закрыто для поддержания давления

     • Функция блокировки (суффикс L): Оснащен фиксирующими язычками. Нажмите один раз, чтобы заблокировать педаль для непрерывной подачи воздуха; нажмите еще раз, чтобы разблокировать и сбросить сброс давления

     • Стандартная функция: Модели, отличные от L, имеют мгновенный самовозврат, автоматически перекрывая подачу воздуха и сбрасывая давление после отпускания ножки.

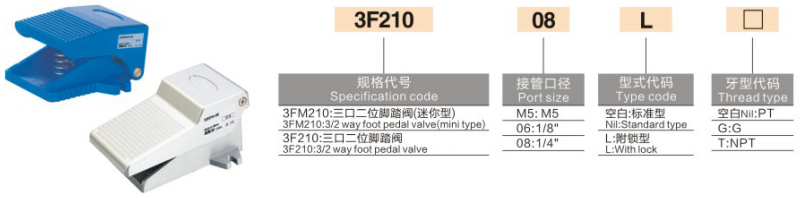

2. Правила и определение кодирования модели

     Кодирование логики: 3(F/FM)210 - [Размер порта] [L-блокировка] - [Тип резьбы]

  2.1 Определение корпуса серии

     • 3Ф210: Стандартный корпус из алюминиевого сплава для тяжелых условий эксплуатации. 3/2-ходовой педальный клапан.

     • 3FM210: Легкий мини-клапан из пластика, компактный размер для установки в ограниченном пространстве.

  2.2 Спецификация размера порта

     • М5: Мелкая резьба M5×0,8 (эксклюзивно для мини-модели 3FM, микропилотное управление воздухом)

     • 06: Стандартная резьба G1/8 (PT1/8)

     • 08: G1/4 (PT1/4) основная универсальная спецификация для промышленного инструмента.

  2.3 Функция и суффикс потока

     • L суффикс: С самоблокирующейся структурой для длительного удержания давления.

     • Нет Л: Мгновенный самовозврат, автоматический сброс давления после отпускания педали.

     • Тип резьбы: Пусто = коническая резьба PT; G = параллельная резьба британского стандарта; T=NPT Американская коническая резьба

     Пример модели: 3Ф210-08Л | Донный клапан из алюминиевого сплава с портом G1/4 и функцией самоблокировки; 3ФМ210-М5 | Мини-пластиковый микроклапан с резьбой М5

  2.4 Сравнительная таблица технических характеристик всех серий

3. Основные технические параметры

4. Различие в выборе: алюминиевая серия 3F и мини-пластиковая серия 3FM.

5. Функциональное различие: самовозврат и самоблокировка.

     • Тип без L с мгновенным самовозвратом: Педаль автоматически возвращается в исходное положение после отпускания ноги, перекрывая подачу воздуха и сбрасывая давление из порта А. Это наиболее распространенный тип для сценариев бега и прерывистого управления.

     • L суффикс самоблокирующегося типа: Нажмите один раз, чтобы заблокировать педаль для непрерывной подачи воздуха и поддержания давления; нажмите еще раз, чтобы разблокировать и сбросить остаточное давление. Специально разработан для длительного поддержания давления в пневматических контурах.

6. Замена и типичное применение

  6.1 Совместимая замена

     Серия SOLH 3F/3FM полностью заменяет оригинальные серии AirTAC 3F210/3FM210 и отечественные эквивалентные модели Xinchang/SOLIH и может напрямую модернизировать и заменять старые ножные педальные клапаны FV320 с идеальной размерной и функциональной совместимостью.

 6.2 Типичные сценарии применения

     • Ножное управление цилиндра одностороннего действия: Источник воздуха → донный клапан 3F → цилиндр одностороннего действия; цилиндр автоматически возвращается и сбрасывает давление при отпускании педали, обеспечивая безопасную прерывистую работу.

     • Вакуумная присоска для сброса давления: Шаг подачи воздуха для отключения вакуума; отпустите педаль, чтобы выпустить воздух и устранить силу удержания присоски для быстрого освобождения заготовки.

     • Контроль промышленной обработки: Ручное ножное переключение для небольших штамповочных машин, шлифовальных машин и пневматических систем зажима приспособлений, освобождающее руки для эффективной работы.

Краткое изложение одним предложением

     3/2-ходовые нормально закрытые ножные педальные клапаны серии SOLH 3F/3FM включают в себя сверхпрочные алюминиевые модели с самовозвратом/самоблокировкой и легкие легкие пластиковые модели. Обладая защитой от пыли и брызг IP54, работой без смазки и полной совместимостью с AirTAC, они представляют собой стандартные пневматические переключающие клапаны без помощи рук для управления цилиндрами, отключения вакуума и работы с промышленными инструментами.
