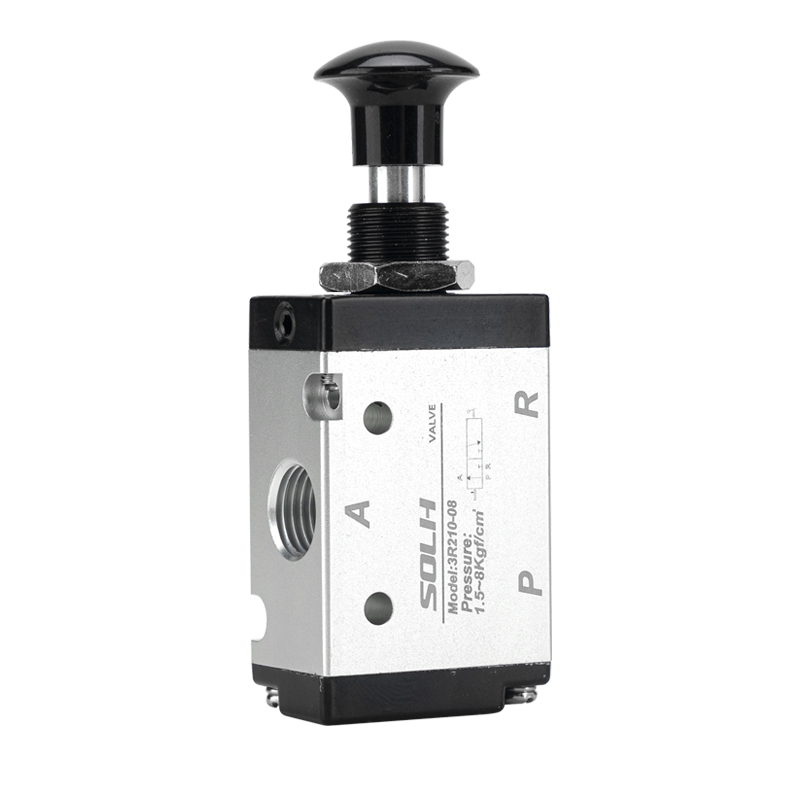

Серия SOLH 3L соответствует стандарту AirTAC.3/2-ходовой ручной двухтактный распределительный клапан нормально закрытого (НЗ) исполнения. Он напрямую переключает пневматические цепи посредством осевого толкания и вытягивания рукоятки. Являясь чисто ручным пневматическим компонентом без источников электрического или пневматического привода, он специально применяется для управления цилиндрами одностороннего действия, включения-выключения воздушного контура, толчкового режима и систем защитной блокировки оборудования, широко используемых при отладке, аварийной остановке и взрывозащищенных рабочих сценариях.
1.1 Определение стандартного 3-портового интерфейса
• П-порт: Главный входной порт сжатого воздуха
• Порт: Рабочий выходной порт, подключенный к цилиндрам одностороннего действия.
• Р-порт: Выпускное отверстие, поддержка установки глушителя для снижения шума.
• Режим вождения: Осевое прямое ручное двухтактное управление
• Структурная особенность: Точная конструкция катушки, корпус из высокопрочного алюминиевого сплава, встроенный пружинный механизм автоматического сброса.
• Нормальное состояние сброса: Внутренняя пружина затягивает золотник, впускное отверстие P закрыто, рабочее отверстие A сообщается с выпускным отверстием R для сброса давления.
• Рабочее состояние извлечения: Вручную потяните осевую рукоятку, чтобы перевернуть сердечник клапана, порт P сообщается с портом A для подачи воздуха, выпускное отверстие R закрыто для работы приводного цилиндра.
• Выпустить Сброс: Ослабьте ручку, клапан автоматически возвращается в исходное положение под действием пружины, перекрывает поступление воздуха и стравливает остаточное давление.
• Основная логика: Стандартная нормально закрытая конструкция НЗ с функцией ручного сброса, эффективно предотвращающая сбои в работе и обеспечивающая безопасность оборудования.

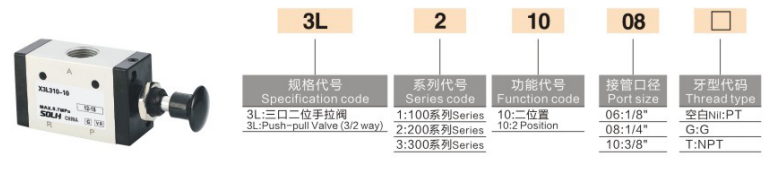

1. Логика кодирования: 3L [Код размера] 10 - [Размер порта] [Тип резьбы]
|
Сегмент кода |
Подробное определение |
|
3л |
Серия 3/2-ходовых ручных тяговых клапанов |
|
Код размера |
1=100(М5/Г1/8"); 2=200(Г1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Фиксированный код для 3/2-ходовой конструкции пружинного сброса. |
|
Размер порта |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Тип резьбы |
Пустой = стандартная резьба PT; Т=резьба NPT; G=G резьба |
2. Основные общие модели
• 3Л110-06: Порт G1/8, ручной тяговый клапан мини-размера для микропневматических систем.
• 3Л210-08: Порт G1/4, наиболее универсальная модель, идеально сочетающаяся со стандартными цилиндрами одностороннего действия.
• 3Л310-10: Порт G3/8, конструкция с большим расходом для цилиндров с большой тягой.
• 3Л410-15: Порт большого диаметра G1/2, подходит для тяжелых пневматических контуров с большим расходом.
|
Параметр Элемент |
Спецификация |
|
Рабочая среда |
Фильтрованный сжатый воздух (точность фильтрации ≥40 мкм) |
|
Диапазон рабочего давления |
0.15～0,8 МПа |
|
Испытательное давление |
1,2 МПа |
|
Диапазон рабочих температур |
-20℃～+70℃ |
|
3Л110-06 Параметры потока |
Эффективная площадь 10,2 мм², Cv=0,6 |
|
3Л210-08 Параметры потока |
Эффективная площадь 17,0 мм², Cv=1,0 |
|
3Л310-10 Параметры потока |
Эффективная площадь 28,0 мм², Cv=1,65 |
|
Требования к смазке |
Конструкция, не требующая смазки (дополнительная смазка для особых условий) |
|
Способ установки |
Монтаж на панели/на основании, многопозиционная стационарная установка |
|
Материал корпуса |
Высокопрочный алюминиевый сплав |
• Чистая ручная взрывозащищенная конструкция безопасности: Никаких электрических компонентов и источников контроля воздуха, нулевой риск искрообразования. Подходит для аварийной остановки, отладки оборудования и взрывозащищенных пылевых сред со сверхвысокой эксплуатационной безопасностью.
• Трудосберегающая осевая операция «тяни-толкай»: Прямолинейное действие рукоятки с четкой обратной связью и четким реверсом, устойчивое ощущение руки, ее нелегко заклинить.
• Пружинный автоматический сброс и безопасность ЧПУ: Нормально закрытое состояние по умолчанию, автоматически сбрасывается и прекращает подачу воздуха после отпускания ручки, что позволяет эффективно избежать непрерывного действия, вызванного неправильной эксплуатацией.
• Компактная и прочная конструкция: Интегрированный корпус из алюминиевого сплава с конструкцией золотника с низким коэффициентом трения, надежным уплотнением, износостойкостью и длительным сроком службы.
• Профессиональный подбор цилиндров одностороннего действия: 3/2-ходовая логика специального воздушного контура, идеально адаптированная к цилиндрам одностороннего действия с пружинным возвратом, таким как механизмы зажима и выталкивания.
• Высокая совместимость и взаимозаменяемость: Соответствующий установочный размер с пневматическими регулирующими клапанами серии 3А, поддерживающий прямую замену и переключение режимов ручного/пневматического управления.
• Ручное управление цилиндрами одностороннего действия для систем зажима, выталкивания и пружинного возврата.
• Управление включением-выключением пневматической цепи, отладка оборудования и предохранительный выключатель для технического обслуживания.
• Ручное пневмоуправление для взрывобезопасных зон, бесэнергетических и запыленных производственных помещений.
• Пневматические логические системы в сочетании с пневматическими клапанами 3А для комбинированного ручного/пневматического управления.
Серия SOLH 3L представляет собой классический 3/2-ходовой нормально закрытый двухтактный клапан с ручным управлением и пружинным автоматическим возвратом. Это компактный, безопасный и долговечный стандартный компонент ручного управления, специально разработанный для цилиндровых пневматических систем одностороннего действия.
