Взрывозащищенные электромагнитные клапаны с пилотным управлением серии 50-VFE / 50-VPE

Бренд:SOLH от Richge Technology

 I. Обзор продукта

     Серия SOLH 50 представляет собой линейку взрывозащищенных взрывозащищенных электромагнитных клапанов с пилотным управлением, разделенную на две основные модели:

     --50-VFE: 5/2-ходовой взрывозащищенный электромагнитный клапан

     --50-VPE: 3/2-ходовой взрывозащищенный электромагнитный клапан

     Вся серия сертифицирована по взрывозащите Ex d Ⅱ BT4, обязательному китайскому сертификату взрывозащиты Ex-CCC и международному сертификату взрывозащиты TIIS, а также соответствует классу водонепроницаемости и пыленепроницаемости IPX6. Он подходит для сред с легковоспламеняющимися и взрывоопасными газами Зоны 1 и Зоны 2, включая покрытия, литиевые батареи, химические вещества, чернила, пылесборную упаковку и вспомогательное оборудование для нефтегазовой отрасли.

     Все катушки имеют одинаковое энергопотребление 3,5 Вт, конструкцию, не требующую смазки, и поддерживают две формы установки: индивидуальный резьбовой монтаж и многопозиционный коллекторный клапанный блок.

Основное различие между двумя моделями

     --50-VFE: Для двунаправленного привода цилиндров двустороннего действия.

     --50-VPE: Совместим с вакуумными контурами отрицательного давления и цилиндрами одностороннего действия.

     Взрывозащищенный корпус и катушки полностью взаимозаменяемы между двумя моделями, в то время как воздушные каналы клапанов и основания коллектора полностью невзаимозаменяемы.

2. Универсальные стандартные характеристики взрывозащиты (применимо к обеим моделям)

2.1: Параметры взрывобезопасности

     --Знак взрыва: Ex d Ⅱ BT4 Gb (максимальная температура поверхности T4: 135 ℃); дополнительные низкотемпературные версии T5/T6

     --Класс защиты: IPX6, устойчив к брызгам струи воды, стабилен во влажных и пыльных условиях мастерской.

     --Сертификаты: Китайский обязательный Ex-CCC, японский TIIS, международный стандарт взрывобезопасности IEC, соответствие требованиям RoHS по охране окружающей среды.

     --Опасные зоны: зона взрыва газа 1, зона 2; совместим с рабочей средой с этиленом, пропиленом, растворителем красок и горючей пылью.

     --Варианты проводки: металлический взрывозащищенный кабельный ввод Т-типа, взрывозащищенные распределительные коробки L-типа для предотвращения утечки электрической искры.

     --Напряжение катушки: 24 В постоянного тока/12 В постоянного тока, 220 В переменного тока/110 В переменного тока; постоянная мощность катушки 3,5 Вт, низкое тепловыделение для взрывобезопасности

2.2 Общие механические параметры

     --Рабочая среда: сухой чистый сжатый воздух, инертный газ; вакуумный режим доступен только для 50-VPE

     --Смазка: без смазки, в сочетании с безмасляным воздушным комбинированным блоком AFC; Тройные агрегаты масляного тумана AC/BC запрещены для вакуумных контуров.

     --Ручное управление: ручной штифт нажимного типа, блокируемый/неблокируемый опционально для тестирования цепей при выключенном питании.

     --Установка: Клапан может быть установлен под любым углом без ограничения силы тяжести.

     --Максимальная частота переключения: цикл 1 Гц; Время отклика ≤45 мс (испытано при стандартной подаче воздуха 0,5 МПа)

     --Рабочая температура: версия T4: -10℃ ~ +50℃; Низкотемпературная версия T6: -10℃ ~ +40℃ (внутреннее обледенение не допускается)

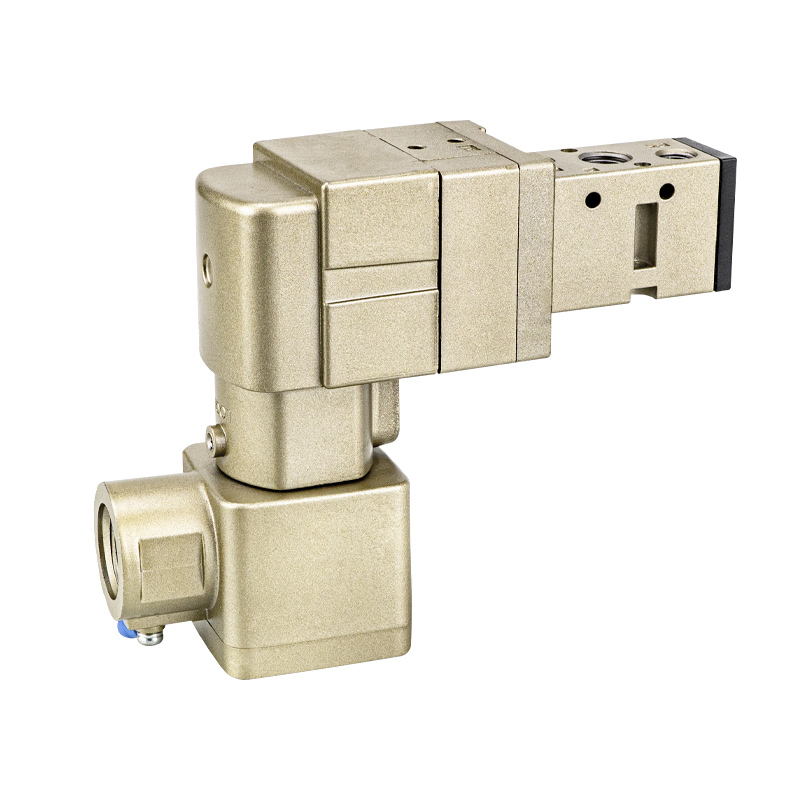

3. 5-портовый взрывозащищенный электромагнитный клапан серии 50-VFE (серии 50-VFE3000/5000)

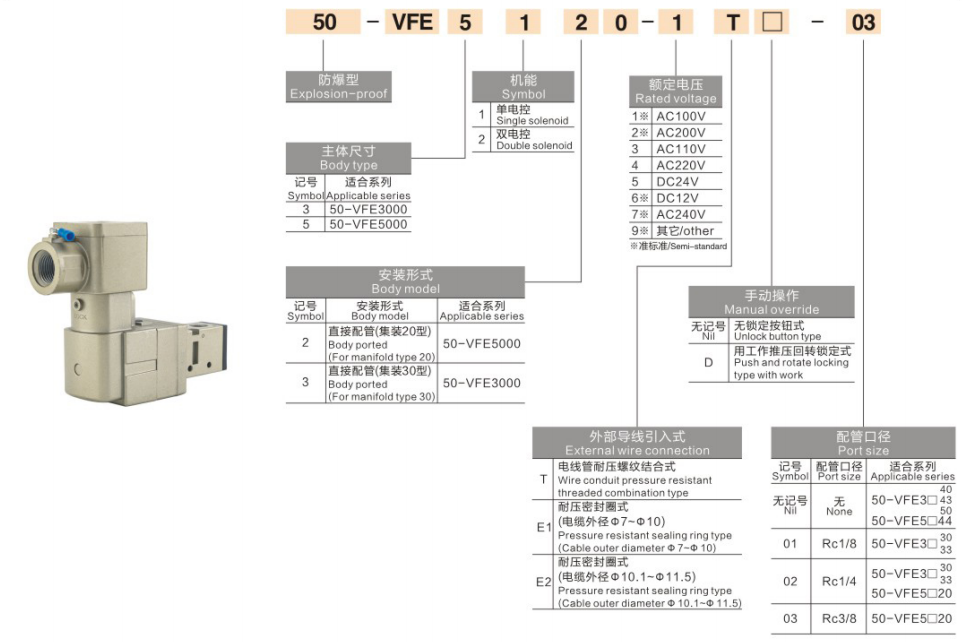

3.1 Определение кода модели (пример: 50-VFE51201T)

     --50: Код пожаробезопасной серии.

     --VFE: 5/2-ходовой управляющий золотниковый клапан с эластичным уплотнением

     --5: 5000 спецификация с высоким расходом

     --1: одиночный электромагнитный пружинный возврат

     --2: Резьбовой прямой монтаж

     --0: Стандартная конфигурация

     --1: резьба порта G1/4

     --T: Металлический взрывозащищенный кабельный ввод

Технические характеристики модели

     --50-VFE3000:Компактный, низкий расход, эффективная площадь сечения 18 мм², Cv=1,0, порт G1/8.

     --50-ВФЭ5000:Стандартный поток основного потока, эффективная площадь сечения 45 мм², Cv=2,5, порт основного потока G1/4

3.2 Структура и логика воздушной цепи (5/2-полосная)

    --Определение порта:Вход питания P, выход A, выход B, два независимых выпускных порта R1/R2; главный клапан + пилотный клапан централизованный выхлоп, для упрощения схемы проводки не требуется отдельный пилотный выпускной трубопровод

     --Структура катушки:Эластичное уплотнение пилотного золотника; Минимальный перепад давления 0,15 МПа, необходимый для привода золотника, не может смещаться при отрицательном давлении вакуума.

Функциональные режимы

    --Петьсоленоид (суффикс 1):Под напряжением → P→A, B→R2; Пружинный сброс при выключении питания → P→B, A→R1, односторонний сброс цилиндра

    --Двойной соленоид (суффикс 2):Функция памяти с фиксацией, сохраняет положение клапана после отключения электроэнергии, идеально подходит для зажимных станций, длительное время удерживающих давление.

3.3 Подходящие аксессуары для установки

     --Резьбовое крепление:Прямое резьбовое соединение G1/8, G1/4, совместимое с вставными фитингами KQ2 и пневматическими трубками из ПУ/ПА.

     --Островок клапанов коллектора:Специальное 5-портовое коллекторное основание 50-VV5FE3 (для серии 3000) / 50-VV5FE5 (для серии 5000), поддерживает централизованную подачу воздуха до 10 станций; Воздушные каналы коллектора подходят только к клапанам VFE, смешанная сборка с 3-ходовыми клапанами VPE запрещена.

3.4 Типичные применения (только для цилиндровых контуров двустороннего действия)

     --Переносные, стопорные, штамповочные зажимные цилиндры двойного действия на взрывозащищенных производственных линиях.

     --NAMUR пневматический шаровой клапан/привод переключения привода дроссельной заслонки для химических трубопроводов

     --Централизованная автоматизация клапанного блока для мастерских по нанесению покрытий и пыли литиевых батарей.

     --Все взрывозащищенные пневматические системы, требующие двунаправленного движения цилиндра для выдвижения и втягивания.

3.5 Примечание об ограничениях

     Вакуумные цепи строго запрещены. Без достаточного перепада давления при отрицательном давлении золотник не может смещаться, что приводит к потере присоски и неисправности цилиндра. Совместим только со стандартной подачей воздуха 0,2–0,9 МПа.

4. 3-портовый взрывозащищенный электромагнитный клапан серии 50-VPE (серия 50-VPE500/700)

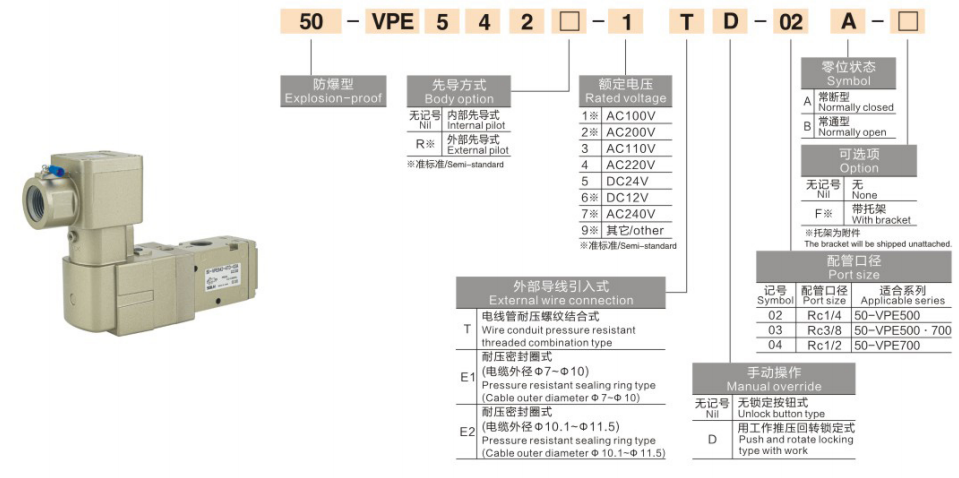

4.1 Определение кода модели (пример: 50-VPE54201T)

     --50: Код пожаробезопасной серии.

     --VPE: 3/2-ходовой пилотный тарельчатый клапан с эластичным уплотнением

     --542: спецификация VP500, нормально закрытый с резьбой, НЗ.

     --0: Стандартная конфигурация

     --1: резьба порта G1/4

     --T: Металлический взрывозащищенный кабельный ввод

Технические характеристики модели

     --50-VPE500: стандартный расход, эффективная площадь сечения 41,4 мм², Cv=2,3, для обычной вакуумной обработки.

     --50-VPE700: Высокая пропускная способность, эффективная площадь сечения 72 мм², Cv=4,0, для вакуумной транспортировки больших листов и картонных коробок с несколькими отверстиями.

4.2 Структура и логика воздушной цепи (3/2, нормально закрытый, НЗ, НО, трансформируемый)

     --Определение порта: вход питания P, выход A, выпуск R одиночный; независимое пилотное выхлопное отверстие PE. Во взрывобезопасных зонах с высоким содержанием пыли внешние трубопроводы могут направлять выхлопные газы в безопасные зоны.

     --Конструкция золотника: пилотный тарельчатый тип с жестким уплотнением, запуск при нулевом перепаде давления, стабильная работа при полном вакууме до -101,2 кПа, специальный взрывозащищенный клапан для вакуумных контуров.

Рабочая логика ЧПУ (функция НЕ переключается)

     --Под напряжением: P подключен к A для подачи воздуха, R закрыт; генератор вакуума создает отрицательное давление, цилиндр одностороннего действия выдвигается

     --Выключение питания: P отключено, A автоматически подключается к R для сброса давления; присоска мгновенного разрыва вакуума, цилиндрическая пружина одностороннего действия автоматически втягивается. Заготовки высвобождаются при отключении взрывозащищенного оборудования для повышения эксплуатационной безопасности.

4.3 Подходящие аксессуары для установки

     --Прямой резьбовой монтаж: порты с резьбой M5, G1/8, G1/4, устанавливаются непосредственно перед вакуумными генераторами.

     --Выделенный вакуумный коллектор: 3-портовая эксклюзивная база 50-VV3PE с независимыми воздушными каналами, не может быть смешана в сборе с 5-портовыми клапанами VFE.

4.4 Основные преимущества (только совместимый взрывозащищенный клапан для вакуумных взрывозащищенных цепей)

     --Запуск с нулевым перепадом давления, совместимый как с вакуумным отрицательным давлением, так и со стандартными условиями работы с положительным давлением.

     --Автоматический сброс давления при потере мощности; заготовки высвобождаются при остановке взрывозащищенного оборудования во избежание травм при зажатии или опасности падения

     --Сверхмалая утечка тарельчатого уплотнения, отсутствие затухания всасывания во время длительной вакуумной адсорбции.

4.5 Типичные применения

     --Взрывозащищенная вакуумная обработка: вакуумный генератор ZU/ZB + буферная присоска ZPT для литиевой батареи, нанесения покрытий и захвата взрывозащищенного материала для пищевых продуктов.

     - Цилиндры с пружинным возвратом одностороннего действия для подъема, зажима и выталкивания простых инструментов.

     --Адсорбционный перенос пленки, картонных коробок и стеклянных листов при отрицательном давлении в цехах по работе с огнеопасными и взрывоопасными веществами.

     --Отводные цепи отключения подачи воздуха и поддержания давления для взрывозащищенного оборудования.

5. Сравнительная таблица: 50-VFE против 50-VPE

6. Стандартное взрывозащищенное полное согласование пневматической цепи.

     --Схема1. Взрывозащищенная работа с вакуумом (50-VPE54201T):  Безмасляная взрывозащищенная воздушная комбинация AFC2000 → 50-VPE54201T → трубки PU6 → прямой вакуумный генератор ZU + буферная присоска ZPT

    --Схема 2: Взрывозащищенная двухцилиндровая передача (50-VFE51201T):  Взрывозащищенный воздушный тройной блок AC2000 → 5-портовый клапанный блок 50-VFE51201T → Трубки PU8 → Взрывозащищенный цилиндр двойного действия SC/SDA

    --Схема 3: Взрывозащищенное зажимное приспособление одностороннего действия:  Регулятор давления взрывозащищенный АР → 50-ВПЭ500 → Микротрубки ПУ4 → Цилиндр одностороннего действия МАЛ мини

7. Выбор и характеристики взрывозащищенной эксплуатации.

    --Вакуумные цепи должны использовать только 50-VPE:  Конструкция золотника 50-VFE не может смещаться без перепада давления; использование его для вакуумных цепей приводит к полному выходу из строя и риску падения детали. Тройные агрегаты AC/BC с генераторами масляного тумана строго запрещены для вакуумных систем, поскольку загрязнение маслом заблокирует тарелку VPE и приведет к утечке.

    --В цилиндрах двустороннего действия должен быть установлен 5-ходовой клапан 50-VFE:  3-портовый VPE обеспечивает только один выход воздуха и не может осуществлять двунаправленное движение цилиндра при выдвижении и втягивании; он не может заменить 5-ходовые клапаны.

     --Смешанная сборка оснований коллектора запрещена:  База VFE с 5 портами и база VPE с 3 портами имеют независимые отверстия для воздушных каналов. Перекрестная установка приведет к утечке воздуха по всему контуру и неисправности оборудования.

    --МаОбязательные правила взрывозащищенной электропроводки:  Для герметичных кабелей необходимо использовать оригинальные заводские металлические взрывозащищенные кабельные вводы Т-типа; отсутствие открытых металлических контактов внутри распределительных коробок. Несанкционированная замена на обычные пластиковые розетки запрещена. Если выпускное отверстие пилотного полиэтилена требует внешнего дренажа, трубопровод должен направлять выхлопные газы в определенные взрывобезопасные зоны, чтобы избежать скопления горючего газа.

    --Требования к предварительной фильтрации подачи воздуха:  Воздушный фильтр AF/AFC (точность 5 мкм) должен быть установлен перед взрывозащищенными клапанами. Пыль и водяной пар, попадающие в корпус клапана, вызывают заклинивание золотника, что может вызвать опасность возгорания и взрыва во взрывобезопасных условиях работы.

     --Правила технического обслуживания и ремонта:  Перед разборкой для технического обслуживания закройте верхний ручной клапан HSV и стравите остаточное давление в трубопроводе. Разборка взрывозащищенного корпуса под напряжением или под напряжением запрещается; повреждение огнестойких сопрягаемых поверхностей аннулирует все сертификаты взрывобезопасности.

8. Области промышленного применения

     Линии взрывозащищенного покрытия и сборки литиевых батарей, автоматизация распыления краски, автоматическое управление клапанами химических трубопроводов, цеха по производству пыли для печатной краски, линии по производству взрывозащищенной упаковки для пищевых продуктов, пневматические приводы для поддержки нефти и газа, фармацевтическое чистое взрывозащищенное оборудование, взрывозащищенные манипуляторы для сортировки пылевидных материалов.

Краткое изложение одним предложением

     Взрывозащищенные пилотные электромагнитные клапаны серии SOLH 50 разделены на 50-VFE золотникового типа с 5 портами для цилиндров двойного действия и 50-VPE 3-портового тарельчатого типа для вакуумных цилиндров и цилиндров одностороннего действия, сертифицированные Ex d II BT4 / CCC / TIIS с рейтингом IPX6, служащие сертифицированными безопасными решениями для пневматического переключения для всех промышленных линий производства легковоспламеняющихся взрывчатых веществ Зоны 1 и Зоны 2.
