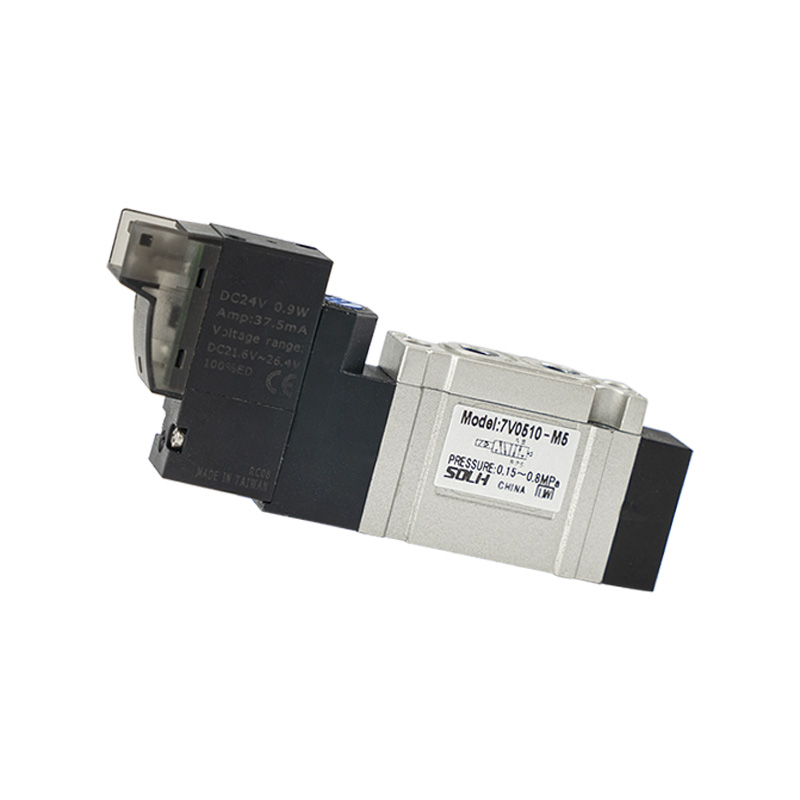

Компактный электромагнитный клапан серии 7V с пилотным управлением 5/2 и 5/3

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH 7V представляет собой компактный направляющий электромагнитный клапан с пилотным управлением, обеспечивающий 5/2-ходовой и 5/3-ходовой функции, специально разработанный для общих стандартных пневматических цепей. Приняв внутреннюю централизованную структуру выхлопа с оптимизированным каналом потока, он обеспечивает замечательную большую пропускную способность, быструю реакцию переключения и низкое энергопотребление. Его можно использовать отдельно или в сборе с блоками клапанов коллектора для централизованного управления несколькими цилиндрами.

Основная структура и функциональная классификация

 1. Определение функции порта и положения:

   1.1 5/2-ходовой электромагнитный клапан: 1 впускной P, 2 рабочих порта A/B, 2 выпускных порта R/S

     -- Суффикс 10: пружинный возврат с одной катушкой и одним соленоидом.

     -- Суффикс 20: тип с двойной катушкой и двойным соленоидом с фиксацией.

   1.2 5/3-ходовой электромагнитный клапан с двойной катушкой (3 центральные основные функции)

     -- 30C Центр закрыт: все порты полностью герметичны в среднем положении для блокировки давления цилиндра для удержания зажима.

     -- 30E Центральный выпуск: A и B подключены к выхлопу R/S для безопасного сброса остаточного давления.

     -- 30P Центральный источник давления: P подключен как к A, так и к B, обе стороны цилиндра поддерживают давление воздуха.

  2. Привод и конструктивные особенности

     -- Тип привода: конструкция с пилотным управлением, низкое пусковое давление, сверхбыстрый отклик и большой выходной поток.

     -- Внутренний централизованный выхлоп: воздух пилота выпускается равномерно через основные выпускные отверстия R/S, чистый и аккуратный трубопровод без рассеянного выхлопа пилота.

Таблица размеров и параметров расхода серии

Универсальные общие технические характеристики

     -- Диапазон рабочего давления: 0,15 ~ 0,8 МПа

     -- Давление контрольного испытания: 1,2 МПа

    -- Рабочая температура: -20℃ ~ +70℃ (без обледенения в системе подачи воздуха)

     -- Время отклика переключения: ≤50 мс

     -- Максимальная рабочая частота: 5 Гц

     -- Потребляемая мощность катушки: постоянный ток = 0,7 Вт; переменный ток = 1,1 ВА

     -- Варианты стандартного напряжения

        Постоянный ток: 12 В (Ф), 24 В (Б)

        Переменный ток: 110 В (С), 220 В (А)

     -- Степень защиты: IP40 пыленепроницаемый.

     -- Материал корпуса клапана: литой алюминиевый сплав.

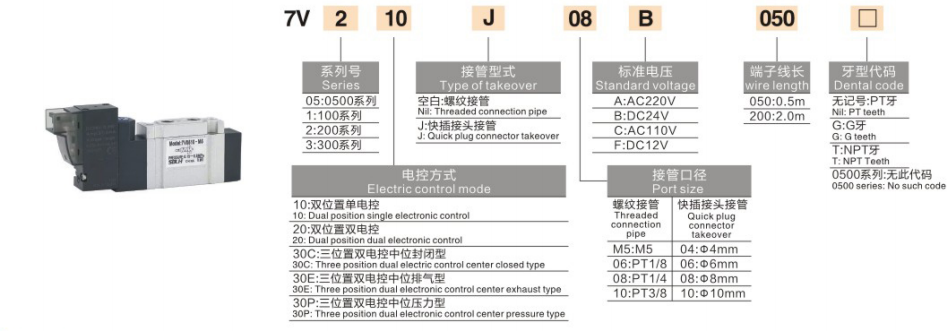

Полное правило именования модели

  1. Пример модели: 7V210J08B050.

     -- 7V: код серии компактного электромагнитного клапана с пилотным управлением 5/2 и 5/3.

     -- 2: Код размера (2 = серия 7V200, порт 1/4 дюйма)

     -- 10/20/30C/30E/30P: функция цепи

        10=5/2 одинарная катушка; 20=двойная катушка 5/2; 30 ряд = 5/3 трехпозиционный

     -- J: Форма подключения порта; J = быстросъемный фитинг push-in, пустой = порт со стандартной резьбой

     -- 08: Код размера порта (08 = 1/4 дюйма)

     -- B: Код напряжения катушки (B = 24 В постоянного тока, A = 220 В переменного тока)

     -- 050: Код длины кабеля (050 = кабель длиной 0,5 метра).

Общие стандартные эталонные модели

  1. Двухпозиционная серия 5/2

     -- Возврат одной спиральной пружины: 7V110-06 (1/8 дюйма, 24 В постоянного тока)

     -- Двойная фиксация катушки: 7V220-08 (1/4 дюйма, 220 В переменного тока)

  2. Трехпозиционная серия 5/3

     -- Центральное закрытое удержание давления: 7V130C-06

     -- Центральный выпуск давления выхлопных газов: 7V230E-08

     -- Центральный двойной порт под давлением: 7V330P-10

Основные преимущества продукта

  1. Улучшенная производительность при высоком потоке.

     -- Оптимизированная внутренняя конструкция направляющей, пропускная способность увеличена примерно на 30% по сравнению с традиционными электромагнитными клапанами серии 4V, что обеспечивает более быструю скорость выдвижения и втягивания цилиндра.

  2. Гибкая установка в нескольких направлениях и возможность использования двух портов.

     -- Поддерживает горизонтальный и вертикальный монтаж; два режима подключения: порт со стандартной резьбой или быстросъемный фитинг для быстрой сборки трубок.

  3. Интегрированная модульная конструкция коллектора.

     -- Совместимость с многостанционным коллекторным клапанным основанием, несколько клапанов сложены вместе, чтобы сэкономить место для установки в шкафу и упростить схему основного воздушного трубопровода.

  4. Катушка сверхмалой мощности.

     -- Конструкция катушки низкой мощности снижает выделение тепла, подходит для долгосрочных условий непрерывной работы под напряжением с меньшим потреблением энергии.

  5. Сверхдлительный срок службы.

     -- Прецизионная внутренняя катушка и конструкция уплотнения, стабильная работа до миллионов циклов переключения с минимальным обслуживанием.

Краткое изложение одним предложением

     Компактный электромагнитный клапан с пилотным управлением SOLH 7V охватывает все варианты 5/2 с одинарной/двойной катушкой и 5/3 с тремя центральными функциональными вариантами с размерами полных портов M5 ~ 3/8 дюйма, отличается расходом на 30% выше, чем у обычной серии 4V, низким энергопотреблением и штабелируемой конструкцией коллектора в качестве универсального распределительного клапана для всех стандартных автоматизированных пневматических цепей.
