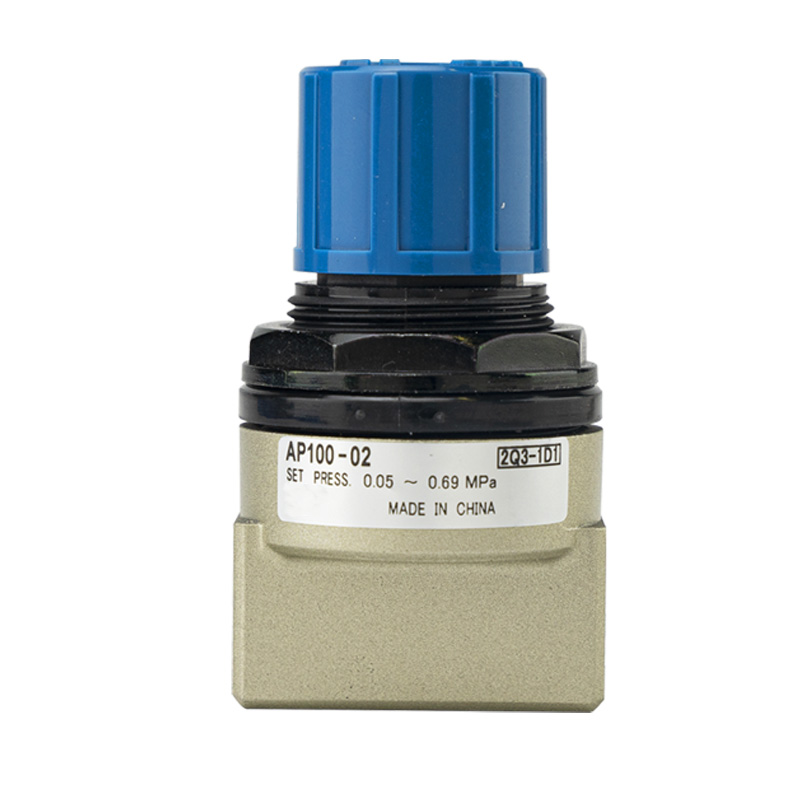

Компактный предохранительный клапан серии AP100

Бренд:SOLH от Richge Technology (睿其格科技)

Позиционирование продукта

     Серия AP100 представляет собой компактный пружинный предохранительный клапан прямого действия для миниатюрных пневматических контуров. Он автоматически удаляет излишки воздуха для стабилизации давления в системе, когда давление превышает заданное значение. Благодаря небольшому размеру и простой настройке давления он служит в качестве компонента защиты от избыточного давления и контроля верхнего предела давления для компактного пневматического оборудования.

Структура и принцип работы

     --Структура: конструкция с пружинным возвратом прямого действия без пилотного управления.

     --Рабочая логика Закрытое состояние: давление в системе ниже заданного значения. Открытое состояние: давление в системе достигает или превышает заданное значение, воздух выходит в окружающую среду. Состояние сброса: клапан повторно закрывается, когда давление падает ниже заданного порогового значения.

     --Простая механическая сборка, состоящая из регулировочной ручки, пружины и катушки.

     --Напоминание: не сертифицирован как стандартный предохранительный клапан JIS, предназначен только для регулирования давления и контроля избыточного давления в контуре.

Основные ключевые особенности

1. Сверхкомпактный и легкий одиночный блок.

     Габаритные размеры 69×40 мм, вес нетто всего 0,12 кг. Независимая конструкция с одним корпусом поддерживает прямую установку и идеально подходит для узких и встроенных схем размещения оборудования.

2. Запираемая ручка регулировки без инструментов.

     Синяя верхняя ручка обеспечивает прямую настройку давления без дополнительных инструментов. Запирающая конструкция предотвращает непреднамеренное изменение давления, вызванное вибрацией или неправильной эксплуатацией, обеспечивая стабильную долгосрочную работу.

3. Двойной регулируемый диапазон давления и высокий сброс давления

     Регулируемый диапазон стандартной модели: 0,05–0,69 МПа. Версия X201 низкого давления: 0,02–0,2 МПа. Максимально допустимое рабочее давление составляет 1,0 МПа; Большой внутренний канал потока обеспечивает быстрый сброс давления.

4. Разнообразные варианты резьбы и гибкий монтаж.

     Доступные размеры портов: 1/8 дюйма (01), 1/4 дюйма (02). Настраиваемые стандарты резьбы: резьба Rc, NPT, G. Два способа установки: монтаж с прямой резьбой или крепление кронштейном. Четкая маркировка IN/OUT обеспечивает установку с однонаправленным потоком воздуха.

5. Коррозионностойкий и стабильный длительный срок службы.

     Корпус клапана из литого под давлением алюминиевого сплава с широким диапазоном температур от -5℃ до +60℃. Разработанный для работы с сухим сжатым воздухом, работа без смазки снижает затраты на техническое обслуживание.

Таблица технических характеристик

Определение кода модели

Пример: AP100-02-B-N

     --AP100: базовая серия продукта

     --01/02: Соответствующий размер порта

     --B: Оснащен монтажным кронштейном; пусто = без скобки

     --N: резьба NPT; пусто = стандартная резьба Rc; F = G-резьба

     --Суффикс X201: Версия с регулировкой низкого давления.

Типичные сценарии применения

     Буфер цилиндра и амортизация ударов в конечном положении. Защита от избыточного давления для регуляторов давления на выходе. Компактные приспособления и небольшое оборудование автоматизации для 3C, электронной и медицинской промышленности. Блокировка верхнего предела давления для общих пневматических воздушных контуров. Лабораторные испытания и экспериментальные трубопроводы, требующие верхнего предела постоянного давления.

Краткое изложение одним предложением

     Независимый компактный предохранительный клапан AP100 включает в себя блокируемую ручку регулировки, регулируемый диапазон 0,05–0,69 МПа и конструкцию прямого монтажа, что является оптимальным решением для управления верхним пределом давления в миниатюрных пневматических системах.
