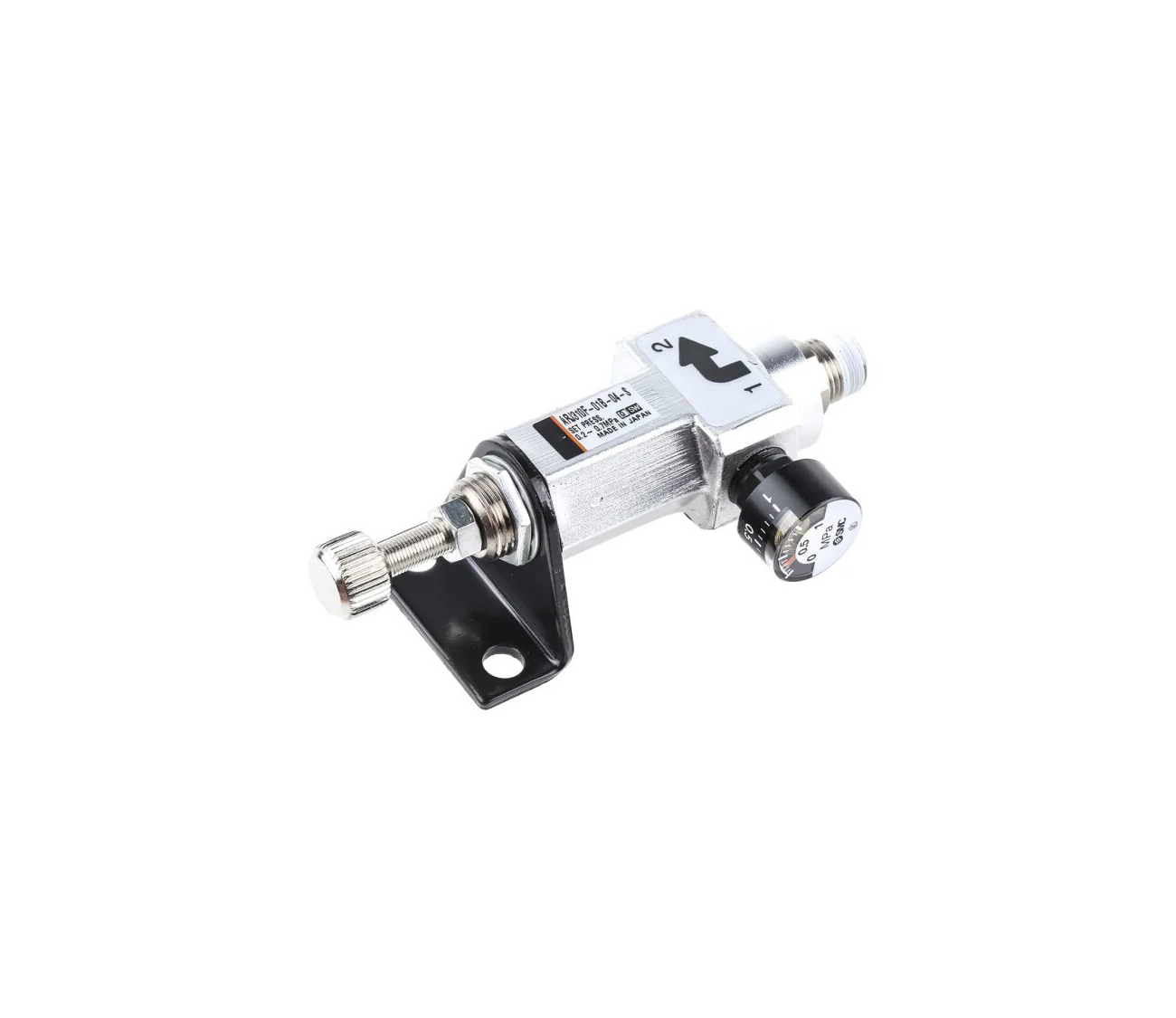

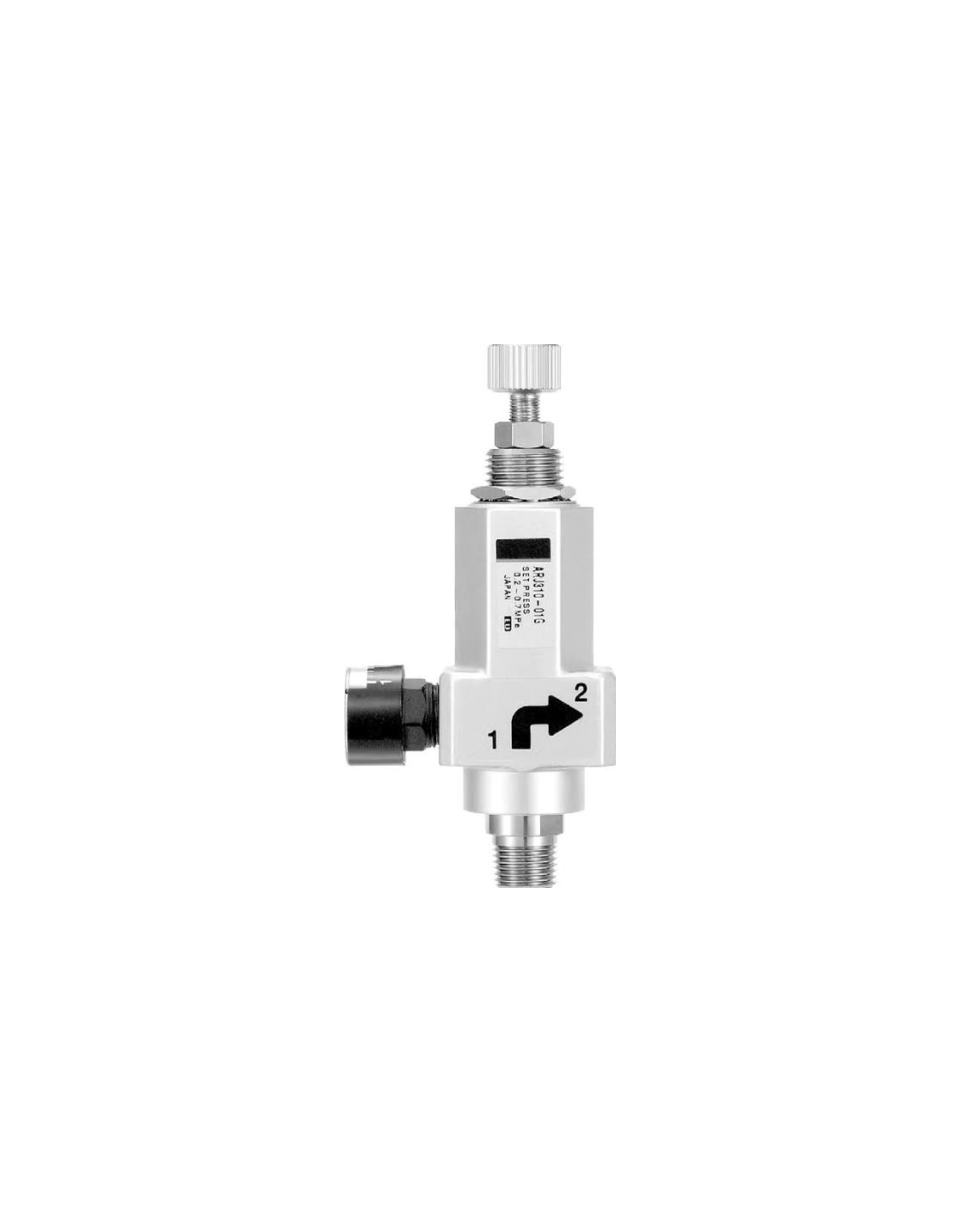

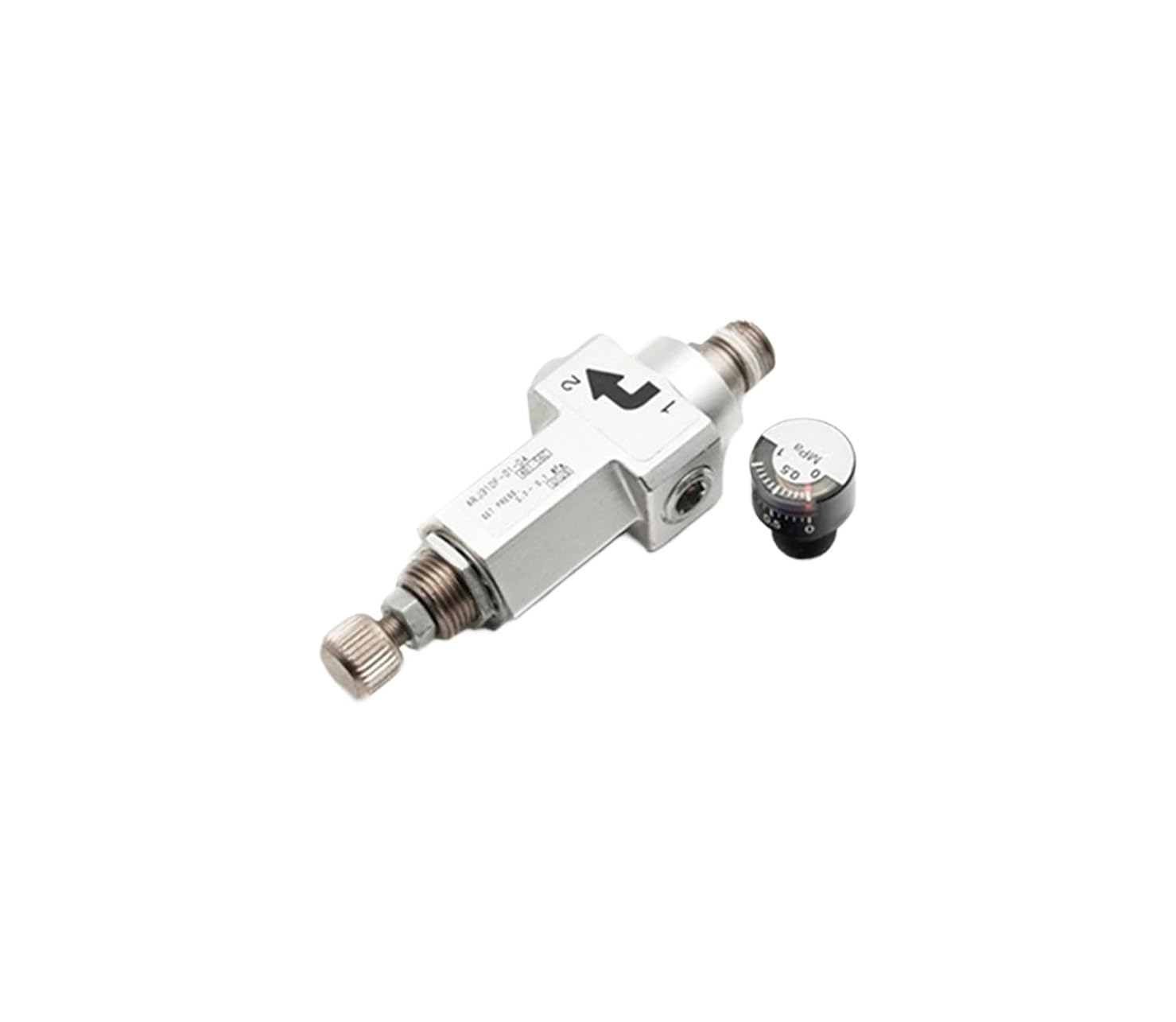

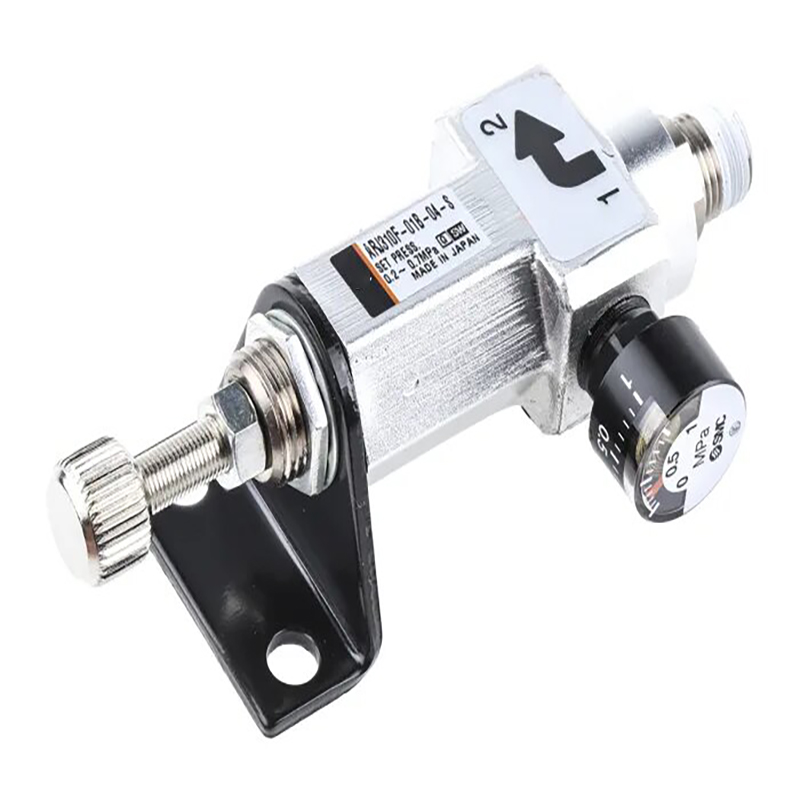

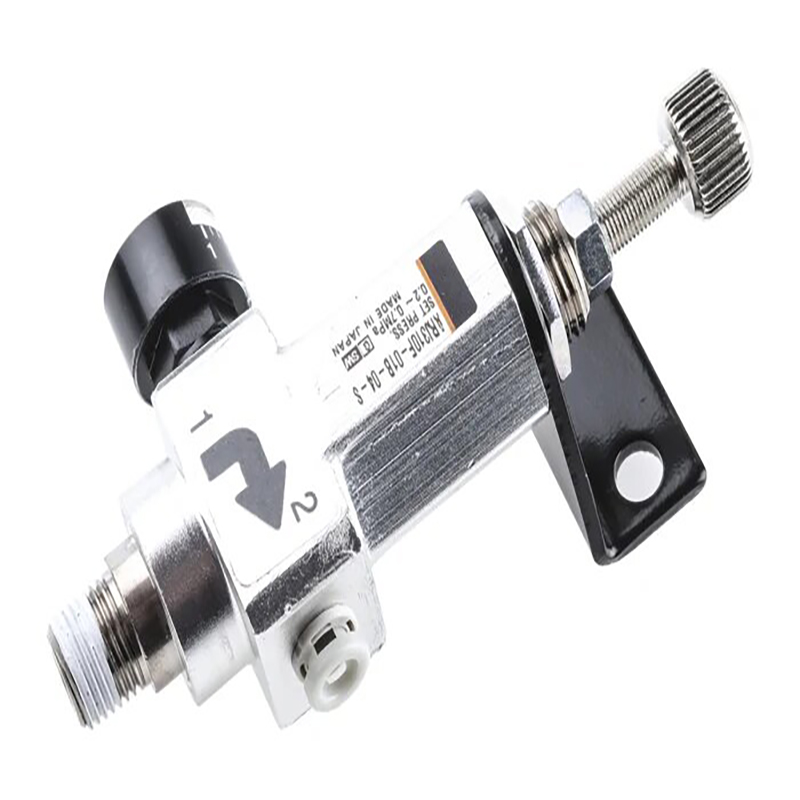

Миниатюрный регулятор давления серии ARJ310 (с прямым сбросом давления)

Бренд:SOLH от Richge Technology (睿其格科技)

Обзор продукта

     Серия SOLH ARJ310 представляет собой сверхкомпактный прецизионный регулятор давления прямого действия для узких мест установки и высокоточного регулирования давления с низким расходом. Его габариты и характеристики полностью взаимозаменяемы с оригинальными регуляторами SMC ARJ310 для прямой замены оборудования.

Структура и основные функции

     --Структура: поршневого типа прямого действия со встроенным предохранительным клапаном.

     --Двухпортовая компоновка (ВХОД/ВЫХОД); избыточное давление автоматически стравливается через внутренний канал сброса давления

     --Функция: постепенно снижать давление воздуха на входе до заданного выходного значения, подавлять колебания давления и обеспечивать защиту от избыточного давления.

     --Интегрированная конструкция с розеткой, вставляемой одним касанием, и двумя дополнительными входными резьбами для гибкой проводки.

Технические характеристики

     --Рабочая среда: чистый и общий промышленный сжатый воздух.

     --Макс. рабочее давление: 0,8 МПа.

     --Доказательное давление: 1,2 МПа

     --Регулируемый диапазон давления

     --Стандартный диапазон: 0,2–0,7 МПа.

     --Версия низкого давления: 0,05–0,2 МПа.

     --Температура окружающей среды и среды: -5℃ ~ +60℃ (без внутреннего замерзания)

     --Вес нетто: прибл. 65г

     --Ширина корпуса: 18,5 мм, подходит для плотной укладки коллекторов.

     --Класс защиты: IP65

Конфигурация порта

Входной порт (два выбираемых стиля)

     --Внутренняя резьба M5×0,8

     --Rc1/8 внешняя резьба

Выходной порт

     Внутренняя резьба Rc1/8 со встроенным вставным соединителем, совместимая с метрическими трубками φ4/φ6, дюймовыми трубками 5/32 дюйма и 1/4 дюйма.

Порт манометра

     Внутренняя резьба Rc1/8, подходит для мини-манометров серии G15.

Определение кода модели (пример: ARJ310F-01-04)

     --ARJ310: Базовая серия мини-регуляторов

     --F: Оснащен встроенным вставным фитингом; опущено для полнопоточной версии

     --01: Стандарт резьбы Rc1/8

     --04: Для трубок φ4; 06 представляет трубку φ6.

     --N01: вариант резьбы NPT1/8.

Горячие модели продаж

     --ARJ310-01: версия с полной резьбой без вставного порта.

     --ARJ310F-01-04: Встроенная вставка для шланга φ4.

     --ARJ310F-01-06: Встроенная вставка для шланга φ6.

     --ARJ310F-N01-03: вход с резьбой NPT1/8

Основные преимущества продукта

     --Сверхкомпактная и легкая конструкция: вес 65 г и узкий корпус толщиной 18,5 мм подходят для очень компактного размещения оборудования.

     --Двойная входная резьба (M5/Rc1/8) для адаптации к различным схемам трубопроводов.

     --Заводская вставная розетка исключает необходимость использования дополнительных разъемов и сокращает время сборки.

     --Встроенный механизм сброса автоматически сбрасывает избыточное давление для стабильного выходного давления.

     --Поддерживает гайку панели и двойной метод крепления внешнего кронштейна

     --Конструкция прямого действия обеспечивает низкое пусковое давление до 0,05 МПа.

Типичные сценарии применения

     Мини-пневматические цилиндры, крошечные пневматические захваты, прецизионные сопла для продувки воздуха. Сборка электроники, медицинские приборы, оборудование для производства и проверки полупроводников. Дозаторы жидкостей, инструменты для проверки на утечку воздуха. Компактные средства автоматизации, клапанные острова и мини-установки очистки воздуха FRL.

Сравнение моделей: ARJ310 против ARJ210

Краткое изложение одним предложением

     Мини-регулятор давления ARJ310 имеет сверхкомпактный корпус, двухрезьбовое входное отверстие, встроенный вставной разъем и высокую точность, что делает его оптимальным решением для контроля давления в компактных пневматических системах с низким расходом.
