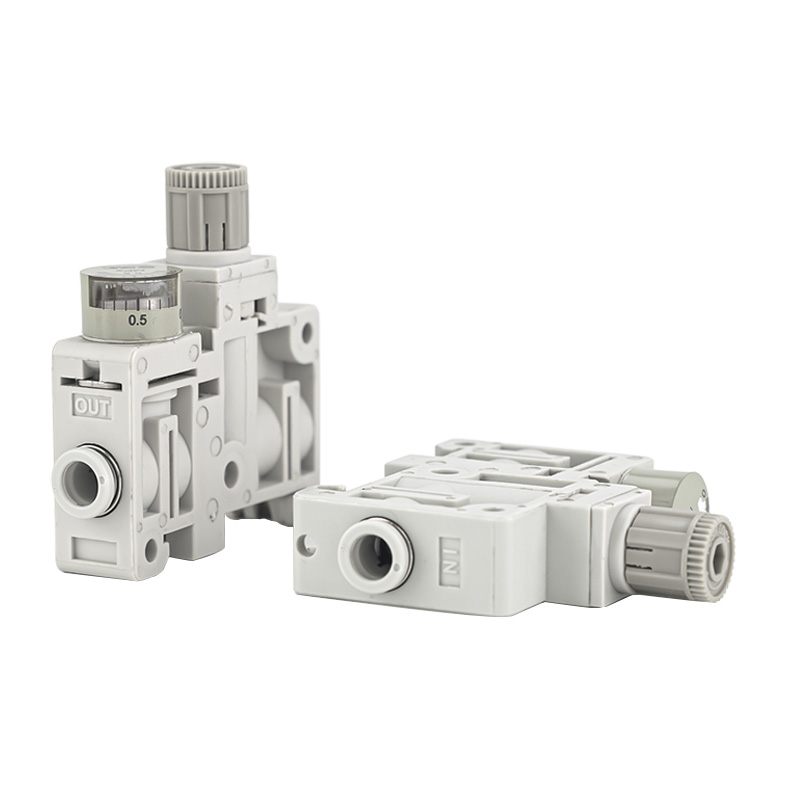

Сверхкомпактный регулятор давления серии ARM5 (ARM5S)

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Одинарный регулятор ARM5, модель ARM5S, представляет собой сверхузкий поршневой регулятор давления прямого действия диаметром 14 мм со встроенной стандартной функцией обратного потока. Он отличается небольшими размерами, возможностью дополнительной одиночной независимой установки или сборкой в ​​виде коллектора, встроенными разъемами, вставляемыми одним нажатием, и высокоточной настройкой давления. Этот мини-регулятор предназначен для миниатюрных пневматических цепей со строгими требованиями к ограничению пространства.

Структура и принцип работы

     · Конструкция поршня прямого действия; версия с рельефом в стандартной комплектации, версия без рельефа опционально

     · Стандартная конструкция обратного потока обеспечивает обратный поток из выпускного порта во впускной.

     · Встроенные вставные фитинги доступны в прямом и коленчатом исполнении для трубок диаметром 4, 6, 5/32 дюйма и 1/4 дюйма.

     · Два варианта монтажа: прямой монтаж на панели и монтаж на DIN-рейке.

     · Сверхлегкий корпус весом всего 33 грамма

Основные ключевые особенности

     1. Сверхкомпактный узкий корпус толщиной 14 мм. Ширина корпуса составляет всего 14 мм, а объем уменьшен до 1/7 от объема обычных стандартных регуляторов AR20. Он легко помещается внутри встроенного оборудования, панелей управления и компактных небольших приспособлений.

     2. Высокоточное регулируемое давление. Диапазон регулирования давления составляет 0,05–0,7 МПа. Модель со стандартным сбросом давления автоматически сбрасывает избыточное давление для обеспечения стабильной производительности; дополнительная модель без сброса давления обеспечивает превосходное удержание давления.

     3. Встроенная стандартная функция обратного потока. Внутренний канал открывается автоматически, когда давление на выходе превышает давление на входе. Его можно установить непосредственно после электромагнитных клапанов, чтобы упростить общую компоновку воздушного контура.

     4. Гибкие соединители и несколько способов монтажа. Прямые и коленчатые фитинги взаимозаменяемы для впускных и выпускных отверстий. Регулятор поддерживает прямую фиксацию и установку на DIN-рейку с дополнительным боковым манометром с номинальным давлением 0,8 МПа.

     5. Коррозионная стойкость и длительный срок службы. Комбинированный корпус из смолы и алюминиевого сплава устойчив к коррозии. Применимая температура окружающей среды находится в диапазоне от -5℃ до +60℃. Работа без смазки обеспечивает стабильную долгосрочную работу при циклическом использовании.

Таблица технических характеристик

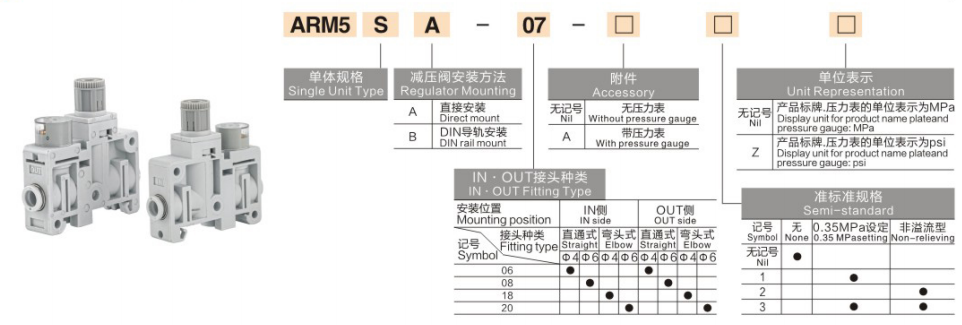

Пояснение кода модели

Пример: ARM5SA-07-A

     · ARM5S: Единый независимый регулирующий орган

     · A: Крепление на DIN-рейку; B: Прямой монтаж на панели

     · 07: Конфигурация фитинга (ВХОД прямой + ВЫХОД прямой для трубки φ6)

     · A: Оборудован боковым манометром; пустой = без манометра

Типичные сценарии применения

     Миниатюрное оборудование для автоматизации и прецизионные приспособления для 3C-электроники, медицинского оборудования и небольших роботов. Компоновка оборудования с чрезвычайно ограниченным пространством для установки. Точное управление микропотоками: продувка воздухом, вакуумное всасывание, дозирование жидкости и активация позиционирования. Многоконтурные коллекторные системы штабелирования, поддерживающие до 10 подключенных станций. Последовательная установка за электромагнитными клапанами с использованием характеристики обратного потока.

Краткое изложение одним предложением

     Мини-регулятор давления ARM5S имеет сверхузкую структуру поршня диаметром 14 мм, стандартную конструкцию с обратным потоком, встроенные вставные фитинги, одиночный/коллекторный монтаж и легкий корпус всего 33 г, что является предпочтительным решением для микроточного пневматического контроля давления. Мета-заголовок и мета-описаниеМета-заголовок: Сверхкомпактный мини-регулятор давления ARM5S 14 мм | Мета-описание Richge Technology: Миниатюрный пневматический регулятор Richge ARM5S со стандартным обратным потоком, креплением на коллекторе на DIN-рейке, легкой конструкцией (33 г) для небольших прецизионных схем автоматизации.
