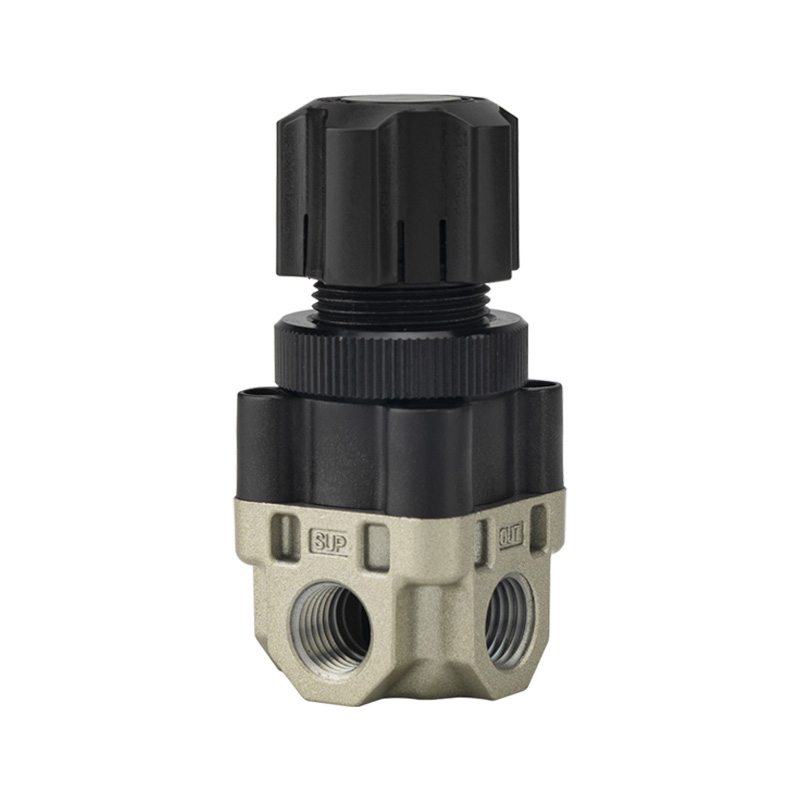

Компактный регулятор давления серии ARX

Бренд:SOLH от Richge Technology (睿其格科技)

Позиционирование продукта

     Серия ARX, в которой доминирует модель ARX20, представляет собой мини-поршневой регулятор сброса давления, поддерживающий максимальное входное давление 2,0 МПа. Предназначенный для компактного оборудования с подачей воздуха под высоким давлением и сценариями точной регулировки малого расхода, он сочетает в себе небольшие размеры, нулевой непрерывный отбор воздуха, большую пропускную способность и гибкую многопортовую компоновку трубопроводов.

Структура и принцип работы

     --Поршневая конструкция прямого действия со встроенной функцией сброса давления.

     --Максимальное рабочее давление на входе достигает 2,0 МПа, что превышает предел 1,0 МПа для обычных регуляторов AR.

     --Нулевой постоянный расход воздуха без постоянного отбора воздуха

     --Одно входное отверстие подачи соответствует трем независимым выходным портам для разнообразия трубопроводов

     -- Миниатюрный общий размер: ширина 35 мм, длина 80 мм, вес нетто всего 110 г.

Основные ключевые особенности

1. Высокая устойчивость к давлению на входе (основное преимущество)

     Максимальное рабочее давление: 2,0 МПа; испытательное давление: 3,0 МПа. Доступны две версии регулируемого давления: ARX20 для широкого диапазона 0,05–0,85 МПа, ARX21 для точного регулирования низкого давления 0,05–0,30 МПа.

2. Ультракомпактный и легкий корпус.

    Габаритные размеры 35 мм × 80 мм, вес всего 110 г, идеально вписывается в узкие места установки и встроенное оборудование автоматизации.

3. Нулевые потери воздуха и увеличенный выходной поток.

     Нулевой постоянный расход воздуха для превосходной энергосберегающей эффективности. Его пропускная способность вдвое превышает пропускную способность обычных регуляторов того же размерного класса.

4. Тройные выходные порты для гибкой компоновки

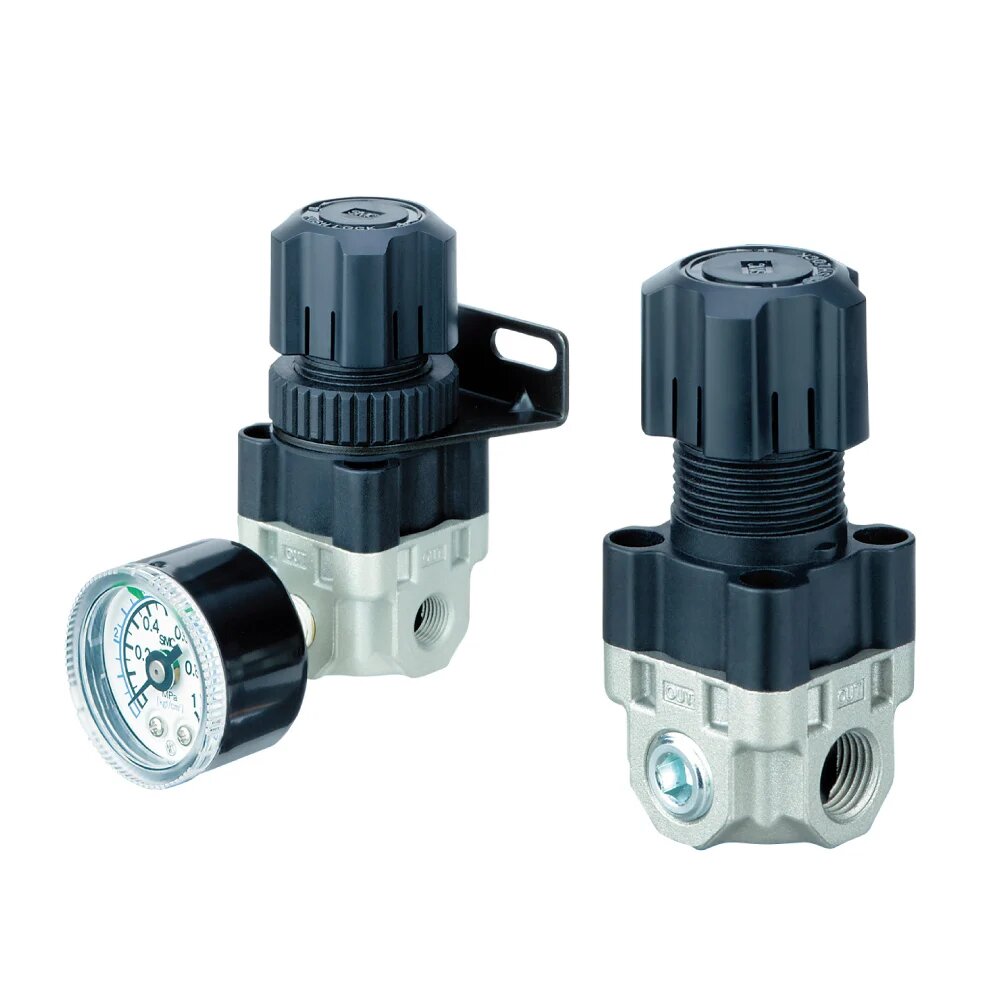

     Три выходных порта поддерживают многоканальное распределение газа, установку манометра или заглушку. Порт манометра Rc1/8 зарезервирован, а дополнительный монтажный кронштейн обеспечивает установку в разных направлениях.

5. Стабильная и не требующая обслуживания работа.

     Применимый диапазон температур: -5℃ ~ +60℃. Автоматический сброс сбрасывает избыточное давление для защиты контура. Не требующая смазки внутренняя конструкция сокращает ежедневную нагрузку по техническому обслуживанию.

Таблица технических характеристик

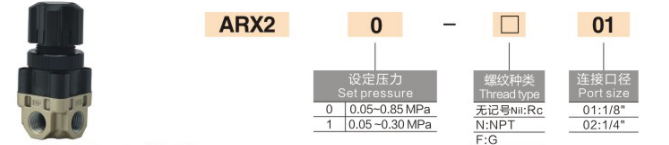

Пояснение кода модели

Пример: ARX20-01GB

     --ARX: код серии продукта.

     --20: Стандартный диапазон давления; 21: Диапазон низкого давления

     --01: Размер порта 1/4 дюйма

     --G = резьба G / N = резьба Rc / F = резьба NPT

     --B: Оснащен монтажным кронштейном; P: Тип монтажа на панели

     --Суффикс G: поставляется с соответствующим манометром.

Типичные сценарии применения

     Небольшие воздушные компрессоры высокого давления 2,0 МПа. Прецизионное оборудование для продувки воздуха и дозирования жидкости. Встроенное компактное пневматическое автоматизированное оборудование. Контуры испытаний воздуха под высоким давлением. Лабораторные аналитические приборы, требующие отсутствия утечек и стабильного выходного давления.

Краткое изложение одним предложением

     Компактный поршневой регулятор ARX поддерживает высокое входное давление 2,0 МПа при нулевом расходе воздуха, тройных выходных портах и ​​увеличенной скорости потока, что является оптимальным решением для малогабаритного пневматического управления давлением с высоким давлением и низким расходом.
