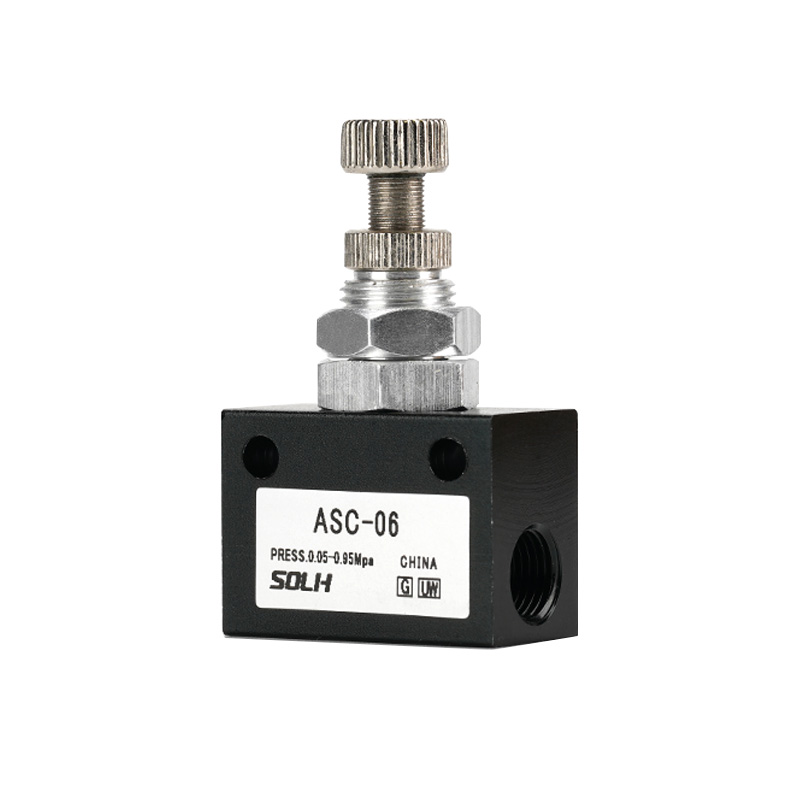

Одноходовой дроссельный клапан серии ASC | Линейный пневматический регулирующий клапан из алюминиевого сплава

Бренд: SOLH от Richge Technology | Универсальный стандартный пневматический регулирующий клапан AirTAC

1. Обзор продукта

     Серия SOLH ASC представляет собойэкономичный одноходовой дроссельный клапан из алюминиевого сплава широко распространен на китайском пневматическом рынке. Он имеет те же основные пневматические функции, что и серия AS, но имеет более прочную резьбовую конструкцию с прямоточным монтажом и полностью алюминиевый квадратный корпус. Разработанный для стандартного регулирования частоты вращения цилиндров, он обеспечивает свободный впуск воздуха вперед и точный контроль дросселирования выхлопных газов. Благодаря компактной конструкции, стабильной регулировке и универсальным характеристикам резьбы, это основное экономичное решение для управления скоростью для общих автоматизированных пневматических цепей.

2. Основная рабочая функция (принцип регулирования выхлопа)

     Клапан ASC соответствует стандартулогика управления дросселированием выхлопных газов, наиболее надежный метод регулирования скорости пневмоцилиндра:

     • Передний воздухозаборник (удлинитель цилиндра): Встроенный обратный клапан полностью открывается, обеспечивая практически беспрепятственный прямой поток воздуха с нулевыми потерями потока, обеспечивая быстрое и плавное действие цилиндра.

     • Обратный выпуск (втягивание цилиндра): Обратный клапан закрывается автоматически. Выхлопной воздух проходит через прецизионный игольчатый клапан для регулируемого дросселирования, обеспечивая точный контроль скорости втягивания цилиндра.

      •Основное приложение: Точная регулировка скорости выдвижения или втягивания цилиндров двустороннего действия; Дроссельное регулирование на стороне выпуска является наиболее часто используемым и стабильным методом пневматического регулирования скорости в промышленных сценариях.

3. Правила кодирования модели и спецификация резьбы

     Формат кодирования: ASC[Серия размеров]-[Калибр резьбы]+[Суффикс резьбы]

  3.1 Определение размера и калибра

     • 100 серия: 06 = G1/8 (PT1/8)

     • 200 серия: 08 = G1/4 (PT1/4) | Самая универсальная массовая модель.

     • 300 серия: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Суффикс типа резьбы

     • Пустой: Стандартная коническая резьба PT (по умолчанию).

     • G: параллельная резьба G британского стандарта.

     • T: Коническая резьба NPT американского стандарта.

4. Стандартные характеристики полной серии и параметры потока

5. Основные технические параметры

6. Конструктивные особенности и инструкции по установке.

     • Интегрированный квадратный корпус из алюминиевого сплава: Компактная и легкая конструкция с высокой структурной прочностью, которую нелегко деформировать. Применяет линейную конструкцию с полной резьбой без встроенных соединений с нажимной посадкой, требующую отдельных фитингов для соединения трубок, отличающуюся высокой совместимостью и высокой долговечностью.

     • Четкая идентификация направления потока: Стрелка стандартного расхода, отмеченная на корпусе клапана, указывает на сторону цилиндра (направление дросселирования выхлопных газов), чтобы избежать ошибок при обратной установке и обеспечить правильную логику регулирования скорости.

     • Запираемая регулировка антивибрации: Оборудован верхней регулировочной ручкой и контргайкой. После настройки параметра скорости гайку можно заблокировать, чтобы предотвратить дрейф параметров, вызванный вибрацией оборудования, и обеспечить длительную стабильную работу.

     • Всенаправленная установка: Поддерживает установку под произвольным углом без ограничения направления, адаптируясь к различным сложным условиям расположения трубопроводов на месте.

     • Чувствительное и точное регулирование: Прецизионный сердечник игольчатого клапана обеспечивает плавную бесступенчатую регулировку скорости, эффективно решая проблемы дрожания цилиндра и нестабильной скорости.

7. Разница в выборе ядра: серия ASC и серия AS

8. Руководство по профессиональному отбору

     • Микроцилиндр и малый контур потока: ВыбиратьАСК100-06 (Г1/8), подходит для цилиндров малого диаметра φ12–φ20 и прецизионного микропневматического управления.

     • Стандартные обычные цилиндры (самые универсальные): ВыбиратьАСК200-08 (Г1/4), соответствующий обычным цилиндрам φ12–φ40, применимым к большинству автоматизированных производственных линий, упаковочного и зажимного оборудования.

     • Цилиндр большого диаметра и высокая потребность в расходе: ВыбиратьАСК300-10 (Г3/8) /АСК300-15 (Г1/2), для цилиндров большого диаметра диаметром φ50 и выше и высокоскоростных пневматических систем, работающих при больших нагрузках.

Краткое изложение одним предложением

     Серия SOLH ASC представляет собой универсальный односторонний выпускной дроссельный клапан с резьбой из алюминиевого сплава, отличающийся свободным впуском и точной регулировкой скорости выпуска, запираемой антивибрационной конструкцией и экономичной производительностью. Это предпочтительный экономичный клапан регулирования скорости для стандартного возвратно-поступательного движения пневматического цилиндра, широко совместимый с бытовыми пневматическими системами AirTAC.
