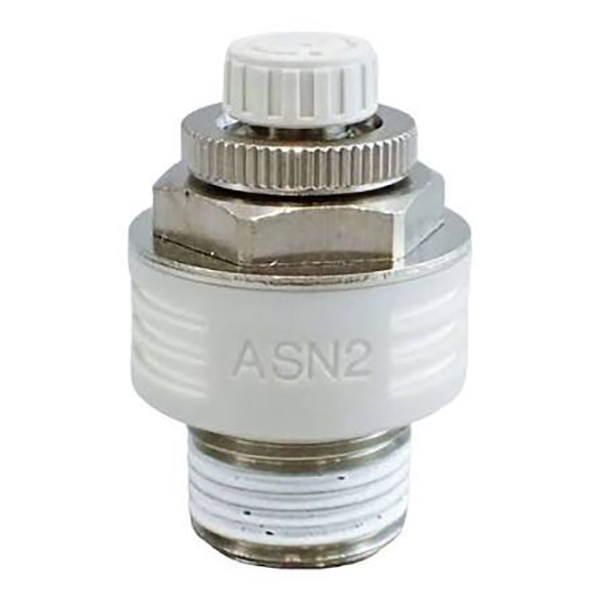

Выпускной дроссельный клапан серии ASN2 с глушителем

Выпускной дроссельный клапан серии ASN2 с глушителем | Встроенный клапан регулирования скорости и шумоподавления

Бренд: SOLH от Richge Technology | Совместимый с SMC интегрированный пневматический дроссельный глушитель

1. Обзор продукта

     Серия SOLH ASN2 представляет собойуниверсальный выпускной дроссельный клапан со встроенным глушителем, специально разработанный для непосредственного монтажа на выпускном отверстии EXH пневматических электромагнитных клапанов. Он объединяет функции регулирования скорости выхлопа и снижения шума в одном блоке, что устраняет необходимость установки отдельного глушителя. Используя прецизионную конструкцию дросселирования игольчатого клапана и конструкцию регулировки, предотвращающую падение, модернизированный ASN2-A из смолы имеет легкий корпус, точную регулировку шкалы и функцию блокировки при нажатии. Это экономичное, компактное и высокостабильное решение для управления скоростью выхлопа для стандартных цепей пневматических электромагнитных клапанов.

2. Основные рабочие функции и преимущества

     • Установка специального электромагнитного порта EXH: В отличие от дроссельных клапанов со стороны цилиндра, ASN2 устанавливается исключительно на выпускные отверстия электромагнитных клапанов для профессионального регулирования скорости дросселирования на выпуске, оптимизируя общую компоновку пневматической цепи.

     • Прецизионная логика регулирования выхлопа: Стандартное управление дросселированием на выходе; вращение по часовой стрелке уменьшает поток воздуха для более медленного движения цилиндра, вращение против часовой стрелки увеличивает поток воздуха для более быстрого действия, обеспечивая бесступенчатую регулировку скорости.

     • Высокоэффективный интегрированный глушитель: Встроенная высокоэффективная система шумоподавления, обеспечивающая снижение шума более чем на 20 дБ даже в условиях максимального расхода, эффективно устраняя шумовое загрязнение пневматических выхлопных газов.

     • Противокапельная конструкция игольчатого клапана: Регулировочная ручка имеет конструкцию, предотвращающую ослабление и падение, предотвращающую падение ручки и отклонение параметров, вызванное длительной вибрацией оборудования, обеспечивая стабильную долгосрочную работу.

3. Правила кодирования модели и определение спецификации

     Типичный пример модели: АСН2-02А

     • АСН2: Код серии встроенного выпускного дроссельного клапана с глушителем.

     • Код калибра: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Суффикс: Модернизированная легкая пластмассовая конструкция, оснащенная запирающейся конструкцией и прецизионным окном шкалы.

     • S-суффикс: Резьба предварительно покрыта герметиком для повышенной герметичности.

     • Н-суффикс: Резьба американского стандарта NPT (резьба R по умолчанию без суффикса)

4. Стандартные характеристики и параметры полной серии

5. Основные технические параметры

6. Улучшенные характеристики смолы типа ASN2-A.

     • Сверхлегкий дизайн: Изготовлен из высокопрочного полимерного материала, вес уменьшен примерно на 80% по сравнению с традиционным металлическим основным корпусом, что минимизирует нагрузку на выпускное отверстие электромагнитного клапана.

     • Окно точной шкалы: Оборудован индикатором с нониусной шкалой, поддерживающим микрорегулировку на 1/4 круга. Параметры потока видимы и поддаются количественной оценке, что обеспечивает стандартизированное и повторяемое управление потоками.

     • Удобная блокировка при нажатии вниз: Инновационная конструкция блокировки с нажимной ручкой. После регулировки скорости нажатие ручки может зафиксировать положение параметра, эффективно предотвращая дрейф скорости, вызванный вибрацией оборудования, и обеспечивая постоянную точность работы.

7. Различие в выборе модели: ASN2 и серия AS/ASV/ASC.

8. Рекомендации по установке и меры предосторожности

     • Стандартный метод установки: Привинтить клапан непосредственно к выпускному отверстию электромагнитного клапана EXH корпусом клапана наружу, оставив достаточное рабочее пространство для ежедневной регулировки скорости.

     • Применимые ограничения цепи: Не применимо к контурам с обратными клапанами среднего положения и односторонними клапанами с пилотным управлением, которые могут вызвать ненормальную работу цилиндра и нестабильную работу.

     • Виброустойчивая блокировка: После завершения отладки воздушного потока и скорости заблокируйте ручку регулировки, чтобы избежать отклонения скорости работы, вызванного длительной вибрацией оборудования.

Краткое изложение одним предложением

     Серия SOLH ASN2 представляет собой интегрированную выпускную дроссельную заслонку и клапан глушителя, предназначенную для выпускных отверстий электромагнитного клапана. Обладая шумоподавлением, точной регулировкой скорости, виброустойчивой конструкцией, защищающей от падения, и возможностью обновления легкой смолы, он упрощает установку пневматической цепи, снижает шум выхлопа и является оптимальным экономичным аксессуаром для управления скоростью и шумоподавления для стандартных пневматических электромагнитных систем.
